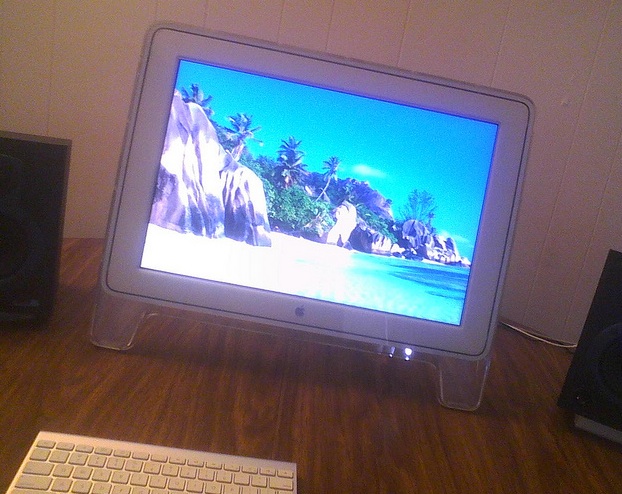

Petite question qu’on m’a posé récemment : peut-on brancher un écran Apple en ADC sur un ordinateur récent ? Ma réponse est simple : oui.
Si comme moi vous pensez que les écrans ADC sont justes les plus beaux du monde, devant les modèles aluminium, ils sont parfaitement utilisables sur un ordinateur récent. Ca nécessite simplement un peu de connectique.
Pour faire simple, l’ADC est un connecteur qui transporte dans le même câble l’alimentation, du DVI et de l’USB 1.1. Dans une configuration avec un ordinateur ADC (Power Mac G4 ou G5), on a donc un câble entre l’écran et l’ordinateur et c’est tout.
Dans notre cas, il va d’abord falloir séparer les trois flux. Apple a proposé un adaptateur pour ça, qui est en fait une (grosse) alimentation qui propose en sortie un câble DVI et un câble USB. Ca se trouve sur les sites spécialisés dans l’occasion, entre 50 et 100 € environ (oui, c’est assez cher). Parfois c’est vendu en prime avec l’écran.
Ensuite, il faut souvent un adaptateur pour brancher la prise DVI sur l’ordinateur. Sur un Mac un peu récent, c’est généralement un Mini DisplayPort vers DVI (ça marche aussi avec une sortie Thunderbolt). Le modèle de base à 30 € suffit pour tous les écrans ADC.
Après, il suffit de chaîner : on branche l’ADC de l’écran sur l’adaptateur (la grosse brique), la prise DVI de la brique dans l’adaptateur Mini DisplayPort et ce dernier sur l’ordinateur. On branche aussi l’USB à l’ordinateur. Attention à un point : le hub USB intégré à l’écran est uniquement en 1.1, donc c’est lent et suffisant uniquement pour des trucs genre une souris.
Pour information, Apple a proposé pas mal d’écrans ADC mais tous ne sont pas utilisables.
• Le premier est un 22 pouces en 1 600 x 1 024 (c’est atypique), qui est sorti en ADC mais aussi en DVI (avant…).
• Un 15 pouces LCD en 1 024 x 768.
• Un 17 pouces LCD en 1 280 x 1 024.
• Un 23 pouces LCD en 1 920 x 1 200.
• Un 20 pouces LCD en 1 680 x 1 050.
• Et un 17 pouces CRT en 1 600 x 1 200 (maximum) mais qui utilise a priori l’analogique, donc un adaptateur DVI femelle vers VGA mâle et un adaptateur VGA vers Mini DisplayPort sont nécessaires (et je ne suis pas certain que ça marche vraiment).
Notons enfin que les premiers LCD d’Apple, en 15 pouces, existent en 3 versions : DA-15 (connectique Apple), VGA et DVI.
bonjour,
j’ai un Cinéma Display Plexi en 20 pouces, que j’affectionne depuis tjrs
il m’a suivi depuis mon 1er Mac Pro, Macbook Pro, et même le MacBook Air, que j’utilise encore en double écran
mais j’ai des pb avec le dernier Mac mini 2011 core i5 2,3 ghz, qui gère l’affichage sur cet écran, mais est terriblement lent et plante régulièrement
les ventilos se mettent en marche et les applis mettent beaucoup de temps à s’ouvrir
il y a des bugs d’affichage, des fantômes de fenêtres qui restent même si celles ci ont été fermées, etc
aucun pb sur un autre écran ou une télé HD
je ne pense pas que ça soit dépendant de Lion, vu que le Air est opérationnel, mais plutôt à une incompatibilité/gestion de la carte graphique du mini
si t’as une idée, je suis preneur
merci d’avance,
T’utilises quelle prise ?
La HDMI vers DVI ou la Mini DisplayPort vers DVI ?
Personnellement, j’en utilise deux sans réels problèmes.
j’ai testé les 2: même constat
le mini n’avance pas !
Bizarre. L’écran est reconnu correctement ?
Parce que c’est du DVI en interne, donc ça doit normalement marcher, même avec l’IGP Intel du Mac mini.
dans les données « à propos de ce Mac », « Moniteurs », il est bien spécifié:
Moniteur Apple Cinema Display
20 pouces (1680×1050)
Intel HD Graphics 3000 288 MB graphismes
avec l’image des 20 pouces alu, toutefois
Moi aussi, j’ai l’image des modèles alu. J’avoue que là, je sèche : moi, ça marche très bien avec un 20 pouces et un 22 pouces.
tu n’es pas le seul
la hotline Apple n’a pas de solutions
je vais le ramener pour un échange
merci encore
Bonsoir
Bravo pour votre blog
Je veux moi aussi connecter mon 23 pouces Apple cinema display (acrylique) sur un mac mini que je compte acheter si je suis sûr que cela fonctionne.
N’étant pas très doué dans les branchements j’aimerai un croquis pour ne pas me mélanger les pinceaux. J’ai un gros boîtier rond avec 3 câbles. Un qui alimente
l’écran en courant avec un embout femelle branché au dos de l’ordinateur (G4), un autre qui comporte une prise dvi branchée sur la carte video de ce même vieux G4 AGP et un dernier câble USB pour alimenter les deux entrées USB derrière l’écran. Me manque t-il quelque chose? Si oui quoi?
En vous remerciant infiiiiiniiiiiment de vos réponses.
Cordialement
Michel
A priori c’est bien le bon adaptateur.
Il faut juste une prise électrique pour l’alimenter au lieu de passer par le G4 (forcément) et c’est tout.
Normalement, le Mac mini est livré avec un adaptateur HDMI vers DVI.
On aura donc :
Ecran branché sur le boîtier via sa prise ADC (une sorte de DVI arrondi/large)
Boitier avec un câble vers la prise électrique
Un câble vers l’USB du Mac mini (attention c’est de l’USB 1)
Un câble vers la prise DVI de l’adaptateur fourni qui va lui même vers le Mac mini
Attention quand même, ça marche sur mon Mac mini (2010) mais j’ai vu que des gens avaient des soucis avec les 2011 (et a priori les 2012)
Salut
je vais tenter ma chance aussi, je veux brancher un vieil écran avec prise mâle ADC sur mon MacBook parce que cet écran est trop beau et surtout très grand. Qu’entendez vous par site spécialisé pour trouver ce fameux adaptateur qui propose les sorties cable DVI et USB? Je ne trouve pas sur Internet et aucun magasin autour de chez moi ne connait ce truc! Si vous avez des adresses, des sites, je veux bien.
Merci
Alors, attention quand même : le sujet date un peu.
Ca marche correctement jusqu’à Mountain Lion mais dès Mavericks, on perd une partie des contrôles. Sur les écrans purement numériques (sans boutons physiques), ça veut dire qu’il est impossible de régler la luminosité.
Après, l’adaptateur, ça se fait vieux. On en trouve de temps en temps sur eBay et LeBonCoin, mais souvent assez cher, de l’ordre de 100 €. Il faut chercher « ADC adapter » ou « Adaptateur ADC ».
Franchement, dans la majorité des cas, un écran moderne (moins joli) offrira bien mieux en définition/luminosité/qualité d’image que les vieux écrans ADC pour le prix de l’adaptateur
Merci beaucoup pour votre site et ce thème en particulier.
J’ai aussi beaucoup de mal à me séparer de mon grand écran,
mais ce n’est juste plus possible de continuer avec le Power PC, alors je cherche un adaptateur….
Merci pour la réponse du mois d’août, c’est ce que les vendeurs me répondent…..
