Si comme moi vous avez déjà essayé d’utiliser un vieux Mac, un problème se pose souvent : qu’utiliser comme écran ? La première solution, c’est évidemment un modèle de l’époque, mais les CRT… très peu pour moi. La seconde solution, c’est un LCD, ce qui peut poser pas mal de soucis.
Le premier problème va être la prise : les vieux modèles Apple utilisent une sortie VGA « Apple », c’est-à-dire avec une prise DA-15 sur deux rangées, alors que les PC ont une prise DE-15 sur trois rangées. Parfois, c’est encore pire, il peut même être équipé en HDI-45. Comme moi, vous allez donc utiliser un simple adaptateur VGA, qui se trouve assez facilement.
Ensuite, vous allez brancher un écran LCD… et là c’est le drame. De base, les Mac affichent du 640 x 480, mais à 67 Hz, alors que les PC affichent du 60 Hz. Les écrans LCD un peu modernes n’aiment pas du tout ça et affichent généralement une erreur (mon 23 pouces Samsung par exemple). La solution ? Un vieux LCD, les anciens modèles 15 pouces et certains modèles 17 et 19 pouces acceptent souvent ce mode, au contraire des écrans modernes. Attention, les écrans 17 et 19 pouces travaillent souvent en 1 280 x 1 024 (rapport 5:4) alors que les définitions classiques sont 4:3. Si certains écrans affichent des bandes noires, d’autres déforment un peu l’image. Comment savoir si un écran supporte les vieux modes Apple ? La documentation, si vous la trouvez.
Maintenant… comment changer de définition ? Avec un adaptateur classique, les Mac ne proposent généralement pas d’autres modes que le 640 x 480 à 67 Hz. Mais il existe des adaptateurs réglables, plus rares et plus chers. Ils proposent en fait de petits interrupteurs qui permettent de forcer un mode précis. Je vous encourage vivement, si vous en achetez un, à vérifier que la documentation est fournie ou existe en ligne. J’ai trouvé un modèle Griffin avec la doc’.

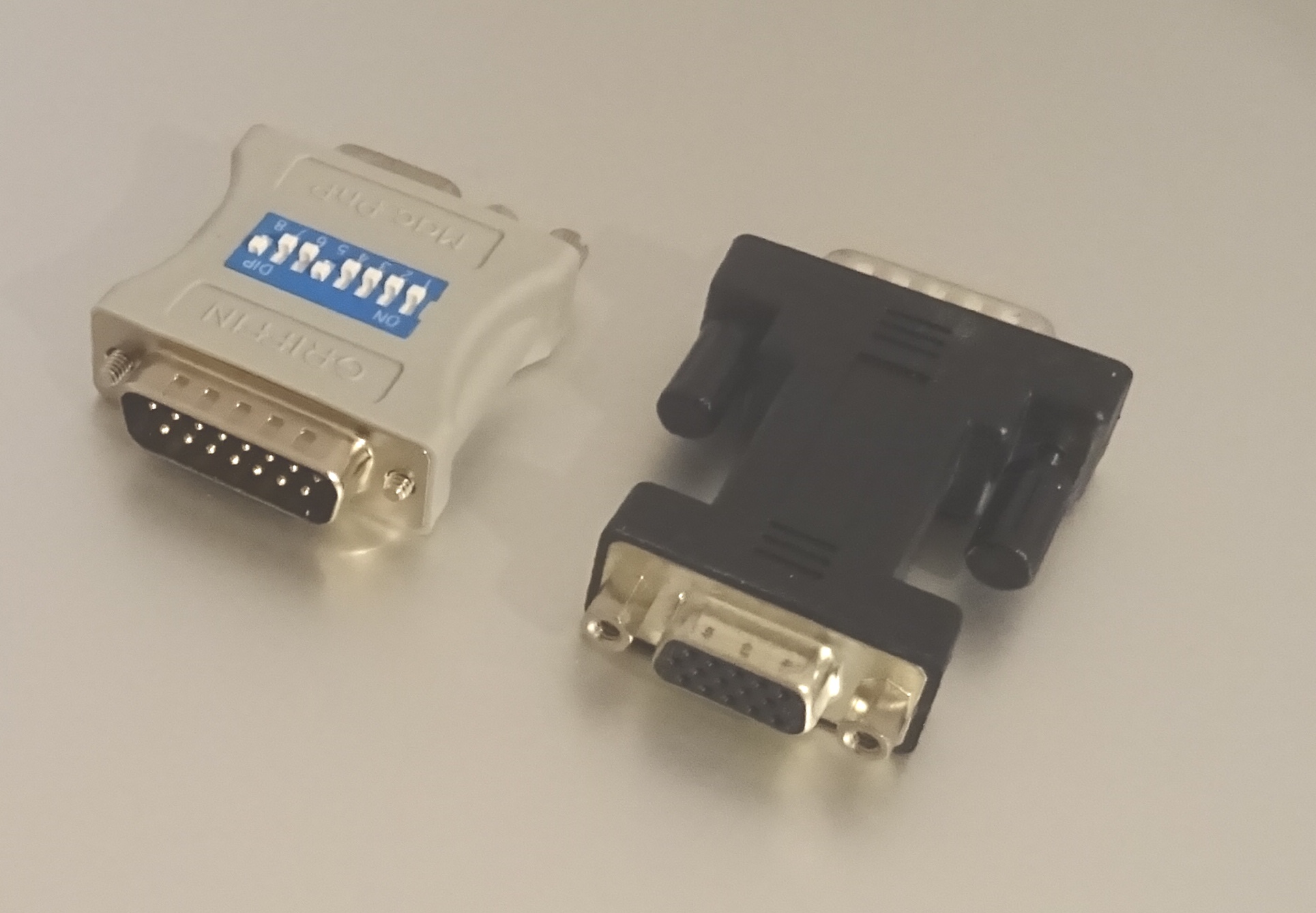

Deux adaptateurs
La liste des définitions supportées est assez large, du 512 x 384 des anciens écrans Apple au 1 152 x 870 de certains grands écrans en passant par les modes VGA (640×480, 800×600 et 1 024 x 768 à 60 Hz) ou des trucs plus exotiques comme le 640 x 870 en mode portrait. Le choix dépend en partie de votre écran et en partie du Mac, la carte graphique doit disposer d’assez de mémoire pour afficher correctement certains modes. Sur mon Power Mac 6100 avec un écran 19 pouces, le mode le plus intéressant reste le 832 x 624 (accepté par l’écran) et éventuellement le VGA.

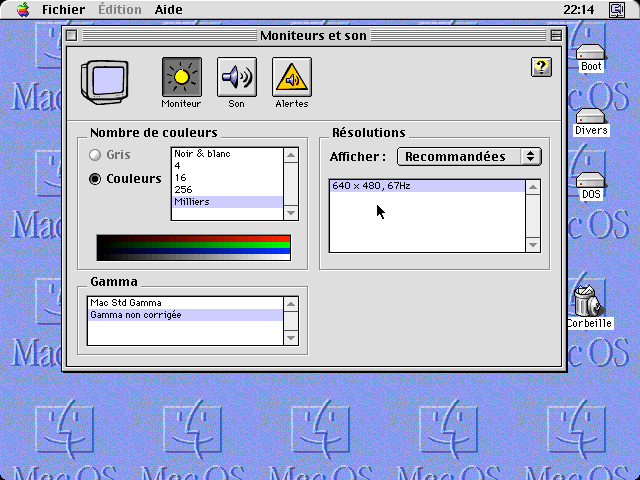

640 x 480 @ 67 Hz

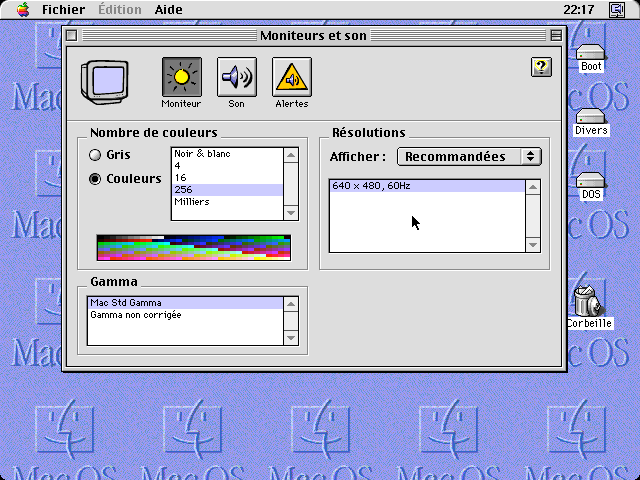

640 x 480 @ 60 Hz

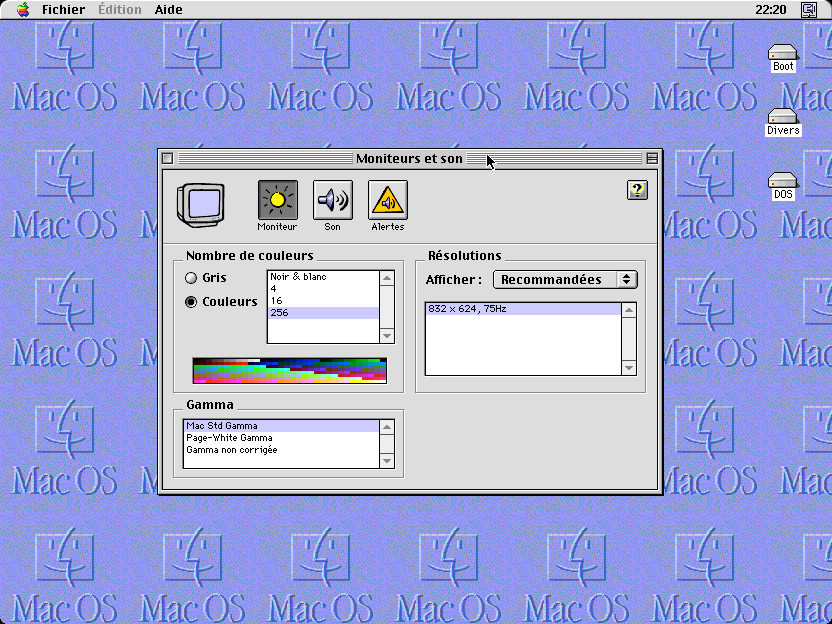

832 x 624 @ 75 Hz
Oh ça nous rajeunit pas tout ça.
La position des dip-switch permet de faire contact entre différents pins, et selon le sens des contacts actifs ou pas, le Mac détecte le type de moniteur attaché. Les moniteurs Apple avaient ces contacts cablés hard dans leur cable de liaison, qui n’était pas amovible coté moniteur.
Il y avait 3 « sense lines », et les dip switch activent un contact dans un sens ou l’autre (ce sont des diodes). J’avais fait un tableau pour toutes les combinaisons possibles.
Tu peux retrouver la technote d’Apple là dessus : https://developer.apple.com/legacy/library/technotes/hw/hw_30.html
[Et c’est en bidouillant tout ça que j’avais commencé SwitchRes, puis SwitchRes2, qui s’affranchissait de cette détection pour afficher toutes les résolutions de la carte graphique. ça remonte à 1997… Ma joie quand j’ai remarqué que le 17″ Multifréquences Apple permettait d’afficher 1280×1024]
