Avec les Power Mac de la première génération (6100/7100/8100), Apple proposait pas mal de cartes vidéo différentes. Et les performances, ainsi que les possibilités, dépendent fortement de la carte. Les HPV sont plus performantes et peuvent monter en 1 152 x 870 en millions de couleurs quand d’autres se limitent au 832 x 624 en 256 couleurs… Comme j’ai récupéré pas mal de cartes, petites comparaisons.
Dans le Power Mac 6100, le choix reste assez large. La carte de base, intégrée sur la carte mère, utilise une partie de la mémoire vive (640 ko). La limite au niveau définition reste franchement faible : 640 x 480 en 16 bits (65 535 couleurs) et 832 x 624 en 8 bits (256 couleurs).
Les cartes HPV
Il existe deux cartes « HPV » (High Performance Video) : une prévue pour le 7100 et une prévue pour le 8100. Dans les deux cas, la carte fonctionne sur le Power Mac 6100 et dispose d’une sortie vidéo en DA-15. La carte des 7100 (référence 820-0522-A) dispose de 1 Mo de mémoire et accepte 4x 256 ko de VRAM pour monter à 2 Mo au total. La carte des 8100 (820-0509-A) dispose de 2 Mo de mémoire et peut monter à 4 Mo.

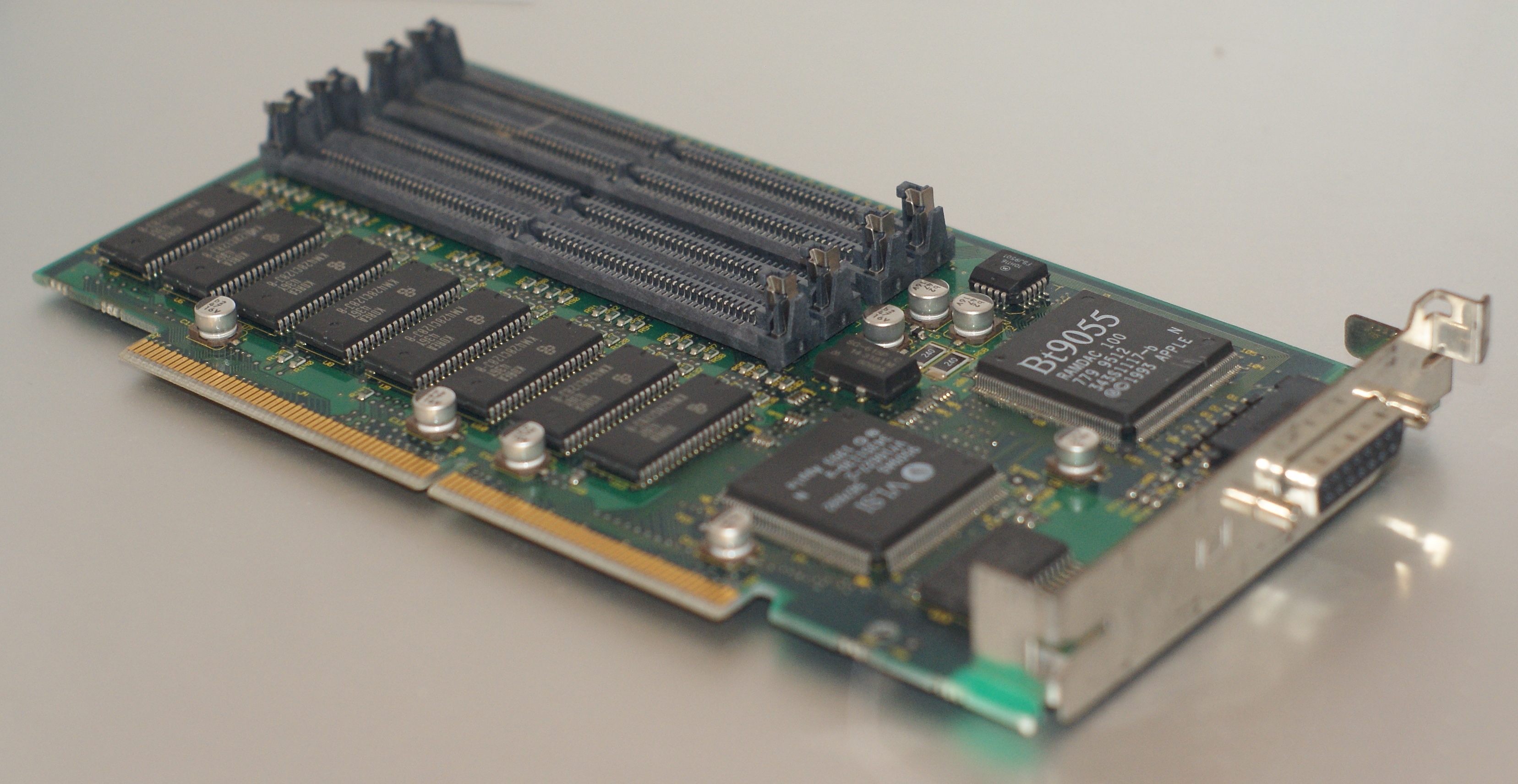

Une carte de 7100 (1 Mo de RAM)

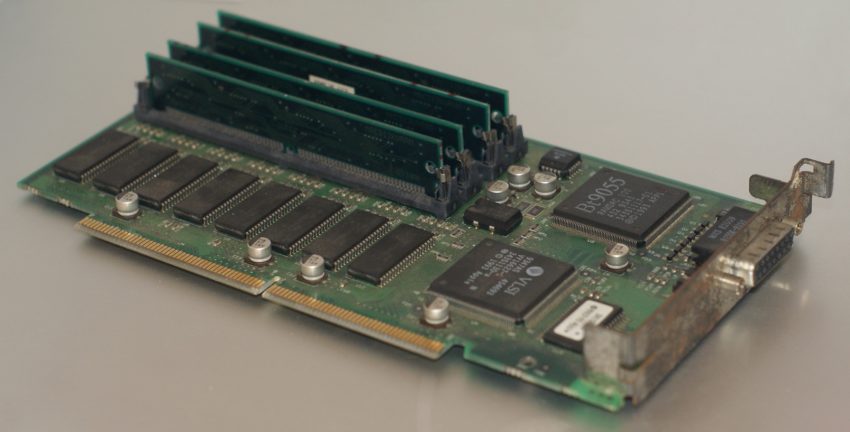

Une carte de 8100 avec de la RAM (4 Mo)
Niveau définition, la carte 1 Mo peut monter en 1 152 x 870 en 8 bits, 832 x 624 en 16 bits et elle ne propose pas le 32 bits. Une carte 2 Mo (7100 boostée ou 8100 de base) monte en 1 152 x 870 en 16 bits et 832 x 624 en 32 bits. Enfin, la carte 4 Mo monte en 1 152 x 870 en 32 bits.

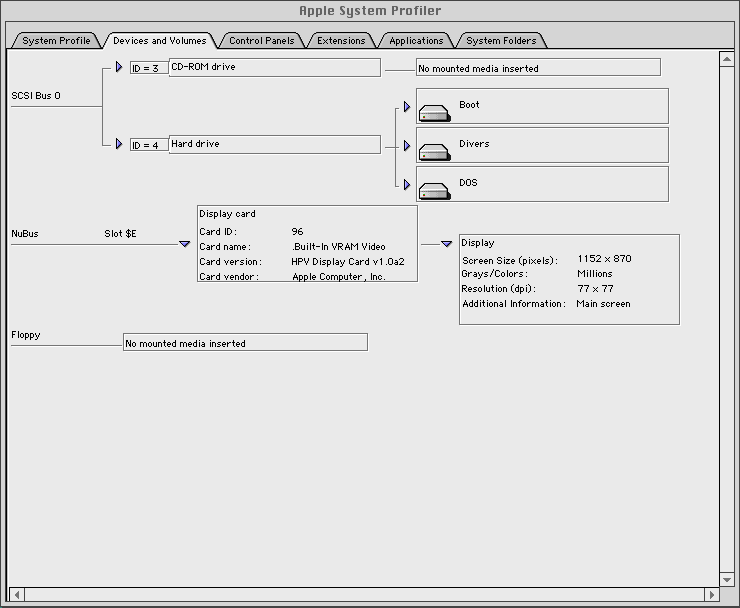

La carte HPV

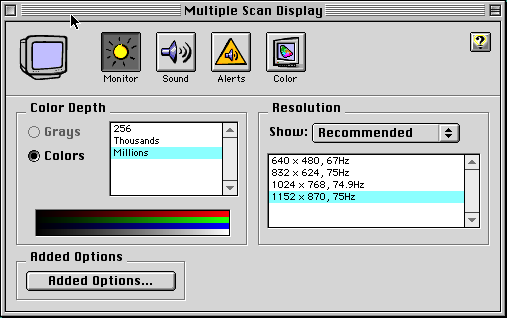

1 152 x 870 en millions de couleurs
Cette carte limite plus
Petite astuce, on peut mettre des barrettes de 512 ko (issues d’une carte 8100) dans une carte 7100, mais la carte n’utilisera que 256 ko (et donc 2 Mo au total).

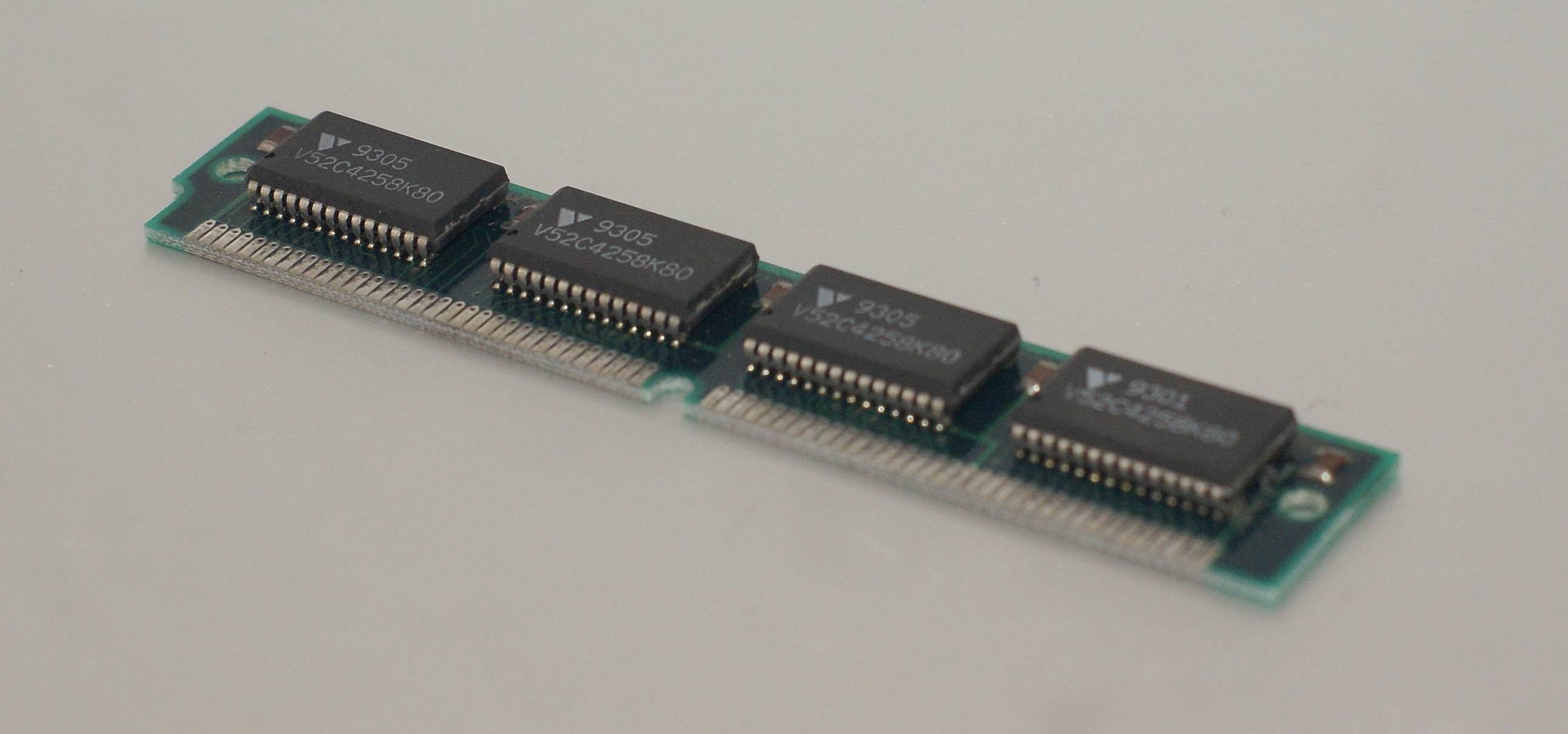

Une barrette de 512 ko
La carte AV
Apple a aussi proposé une carte vidéo avec des entrées analogiques (l’AV Card) et cette carte dispose de 2 Mo en interne. Elle peut travailler en 1 152 x 870 en 16 bits (832 x 624 en 32 bits) mais la mémoire est interfacée seulement en 32 bits, ce qui ralentit pas mal les transferts et limite les performances.

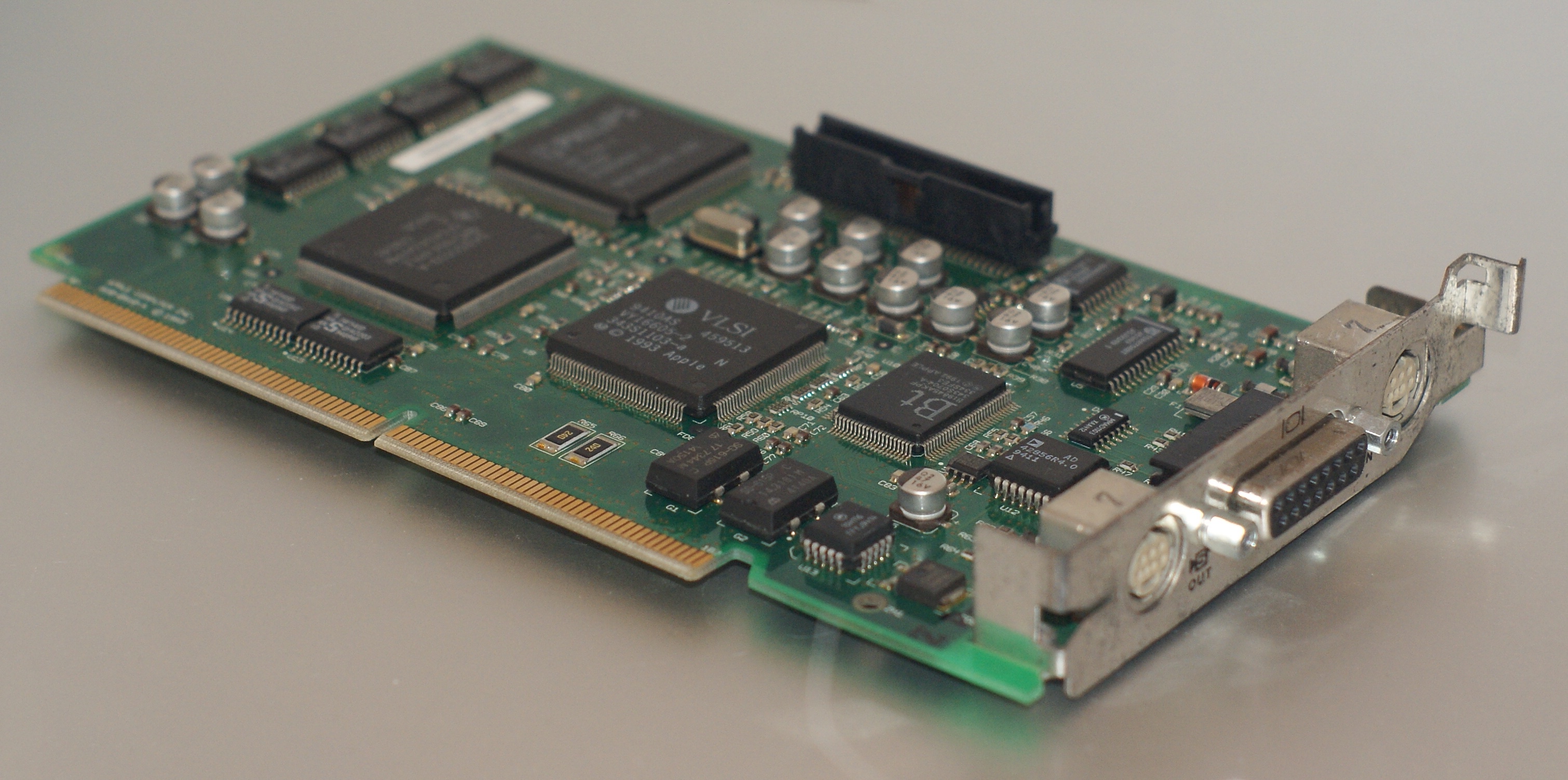

La carte AV et ses 2 Mo de RAM
Quelques benchs
La mémoire interne travaille sur un bus 64 bits, les cartes HPV aussi. La carte AV dispose de mémoire sur seulement 32 bits. J’ai juste lancé un test en 640 x 480 (16 bits) avec toutes les cartes pour bien voir la différence. En fair, c’est assez simple : avec la carte AV, les tests prennent deux fois plus de temps, et c’est parfaitement visible en usage normal, surtout quand on monte la définition : les déplacements et le scrolling sont lents.
La puce interne

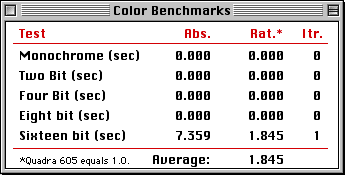

La carte d’un 7100

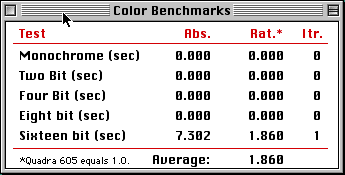

La carte d’un 8100

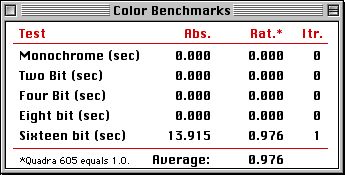

La carte AV, lente
Le meilleur choix (sauf si vous utilisez une carte DOS) dans un Power Mac 6100, c’est une carte de 8100 ou une de 7100 avec de la RAM. Ce n’est pas trop compliqué à trouver, ça monte en définition sans soucis et les performances sont correctes. La version 8100 avec de la RAM monte plus haut, mais ça reste rare de trouver une carte avec les barrettes de 512 ko.
Sur les 7100 en fin de vie on mettait des cartes accélératrice Newer Tech. MaxPowr pour les faire durer un peu, dans le slot PDS à la place de la carte HPV.
En haut de la carte il y avait une nappe qui permettait de la chainer avec la carte HPV. Un « caddie » était fournit avec pour y fixer la carte HPV, il se pluggait dans un slot Nubus uniquement pour maintenir le tout en place, ça faisait un peu bricolage mais ça marchait ;-)
