Depuis des années, je répète la même réponse à une question (assez classique) : « Est-ce que je peux brancher mon écran Thunderbolt sur un Mac (PC) sans Thunderbolt ? » « Non. ». Mais en réalité… c’est possible. Ça nécessite un peu de matériel et il y a des contraintes, mais c’est possible.
Un peu de technique sur le Thunderbolt. Dans un même câble, Intel fait passer un signal DisplayPort (1.1 ou 1.2) et un signal PCI-Express. Le Thunderbolt 1 et 2 utilisent la même prise que le Mini DisplayPort mais ne font pas passer le même signal : de base, vous ne pouvez pas brancher un écran Thunderbolt sur une prise Mini DisplayPort. La raison, en simplifiant, c’est que l’écran Thunderbolt attend un mix entre du DisplayPort et du PCI-Express, qu’il va séparer pour récupérer le DisplayPort pour l’image. Le PCI-Express, lui, peut être récupéré pour des contrôleurs internes – cas de l’écran Thunderbolt d’Apple, qui dispose de contrôleurs USB, Ethernet et FireWire -, pour le chaînage (cas de l’écran d’Apple aussi, mais pas du LG 5K par exemple) ou tout simplement ignoré (dans le cas du mode Target Display d’un iMac Thunderbolt).

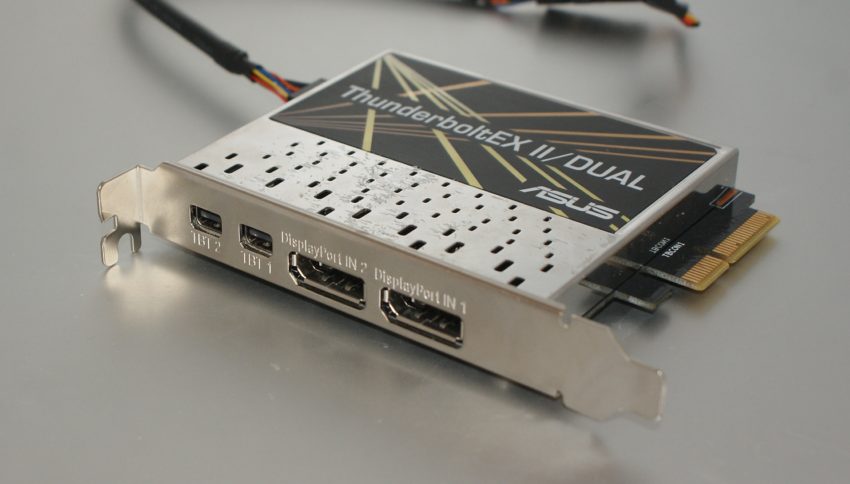

Une carte Thunderbolt Asus
A ma connaissance, il n’existe pas d’adaptateur DisplayPort vers Thunderbolt sur le marché, en tout cas pas directement. Pourtant, il est possible d’en fabriquer un. Dans le monde PC, il existe en effet des cartes PCI-Express qui permettent d’ajouter des connecteurs Thunderbolt à un ordinateur. Asus, Dell, HP, quelques constructeurs vendent ces cartes. Elles récupèrent le signal PCI-Express sur le bus directement et l’image avec une entrée DisplayPort, comme du temps des 3dfx : un petit câble part de la carte graphique, entre dans la carte et le signa ressort mixé. Si vous avez suivi un peu le sujet, vous savez peut-être que les cartes demandent un header Thunderbolt, une prise spécifique sur la carte mère pour gérer le Thunderbolt. Ça veut dire qu’il est impossible de brancher une carte comme ça dans un Mac Pro (ou un PC basique) et d’obtenir du Thunderbolt. Malgré tout, elles ont un intérêt : tant que la carte est alimentée, le DisplayPort en entrée est mixée en sortie, même sans le PCI-Express.
Un adaptateur maison
J’ai vu quelques exemples avec des adaptateurs PCI-Express de minage (j’en attends un) mais pour tester, j’ai simplement utilisé mon vieil adaptateur ExpressCard vers PCI-Express. Branché à un MacBook Pro de 2009 (sans Thunderbolt, donc), il alimente correctement la carte. Il suffit donc de brancher un câble DisplayPort entre la sortie du Mac et l’entrée de la carte (ici une Asus ThunderboltEX) et de brancher un écran Thunderbolt sur la carte.

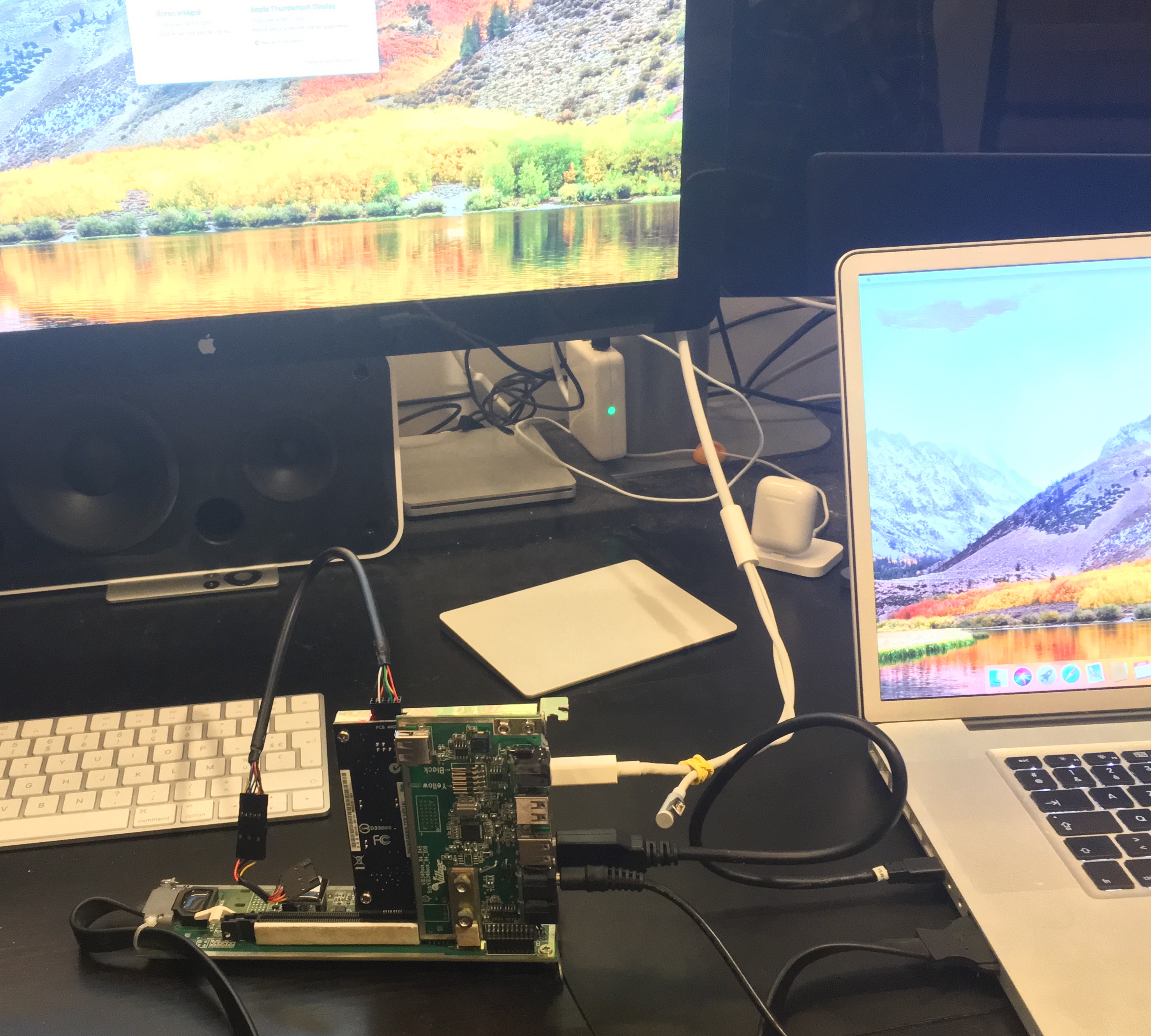

Sur mon bureau : un MacBook Pro 2009 relié à un écran Thunderbolt

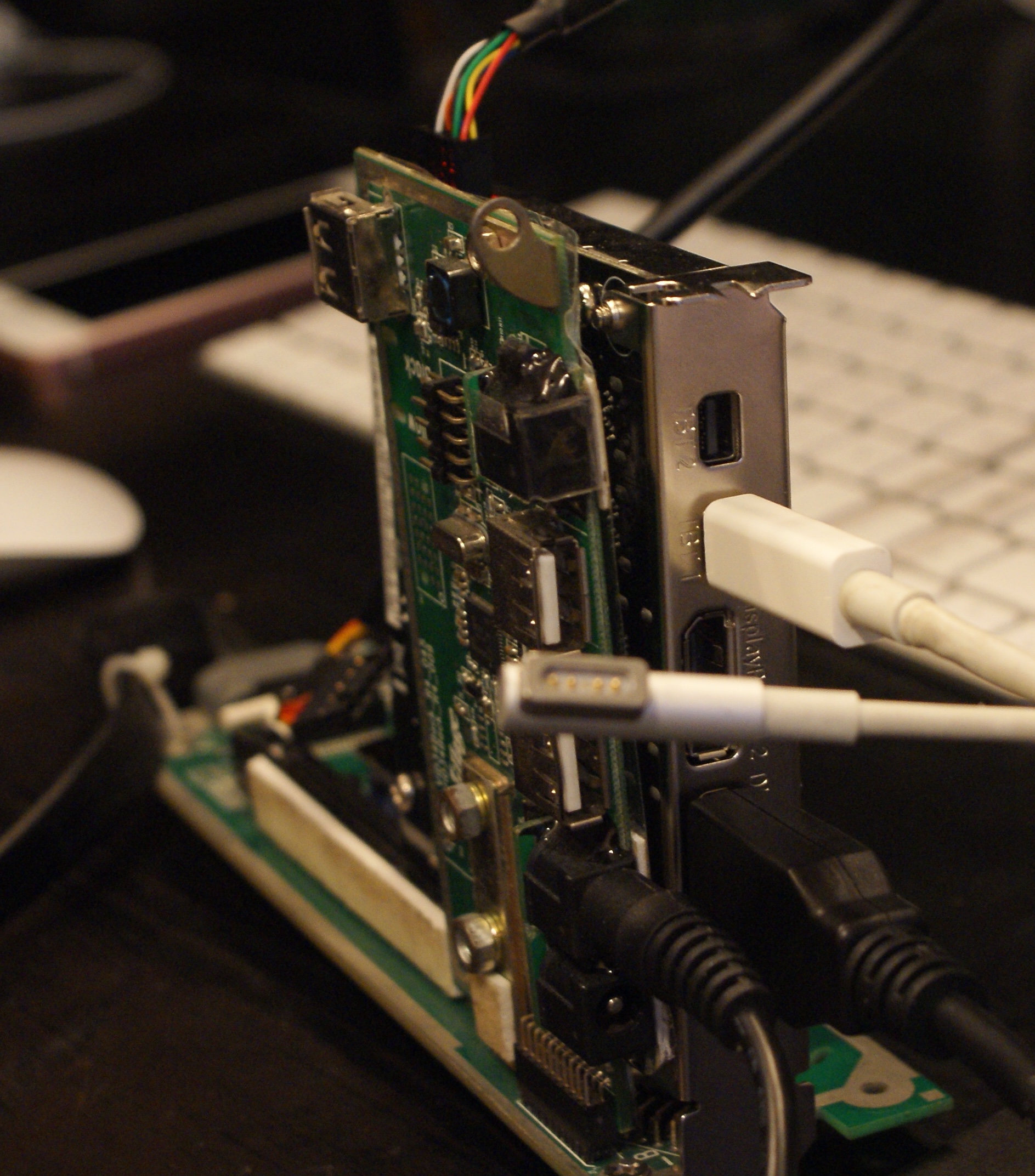

Le montage

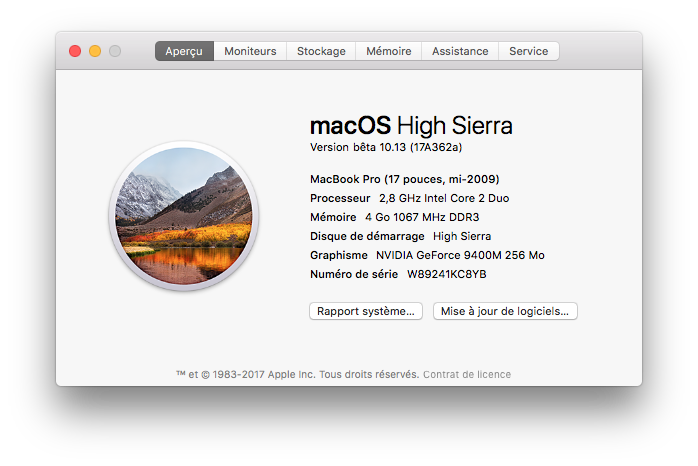

MacBook Pro 2009

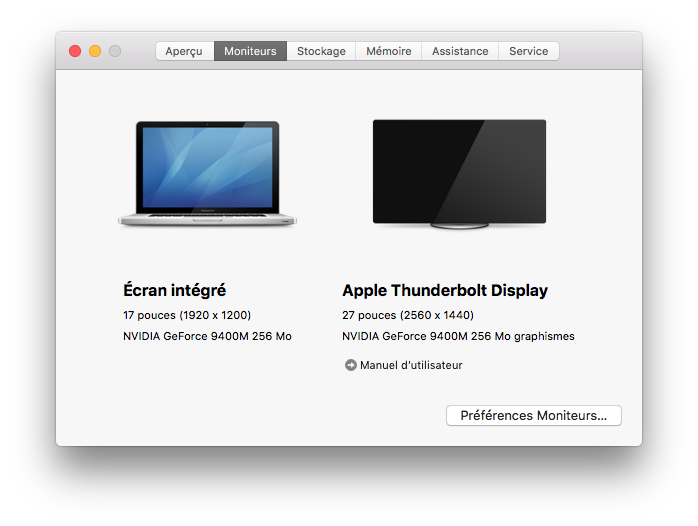

Deux écrans

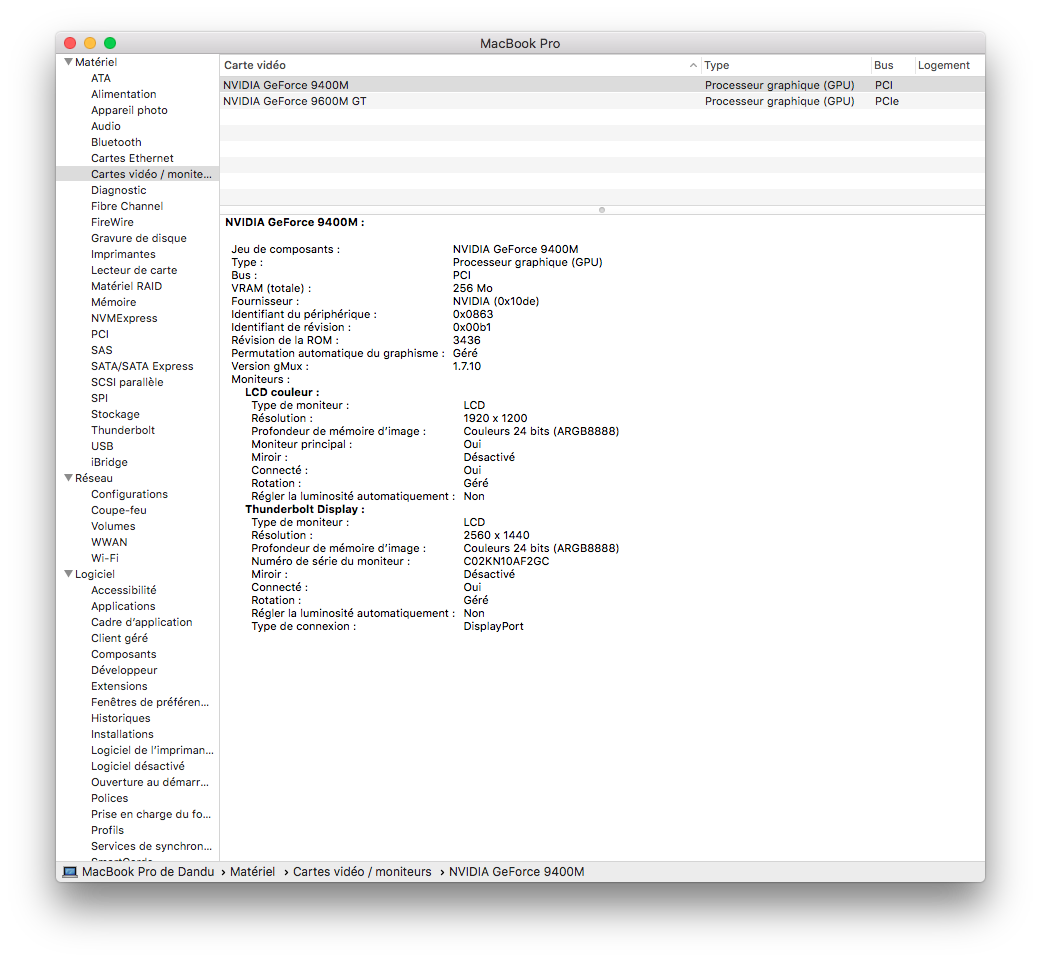

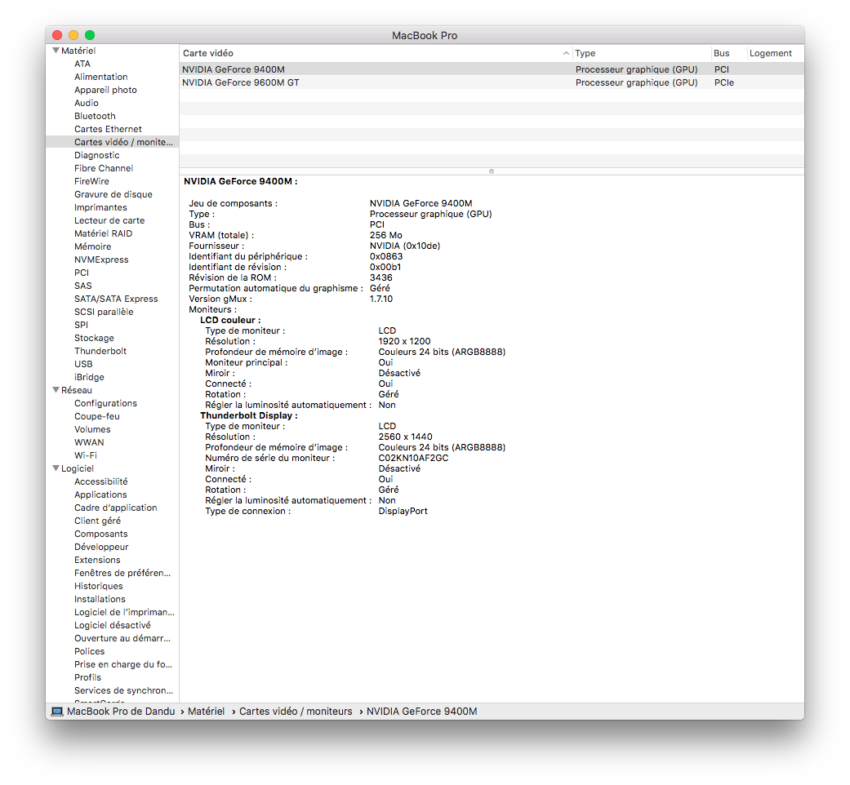

Définition native
Le montage a un défaut, il n’active que l’écran. La webcam, les enceintes ou les connecteurs (USB, Ethernet, FireWire) ne fonctionnent pas. Il est donc impossible (par exemple) de régler la luminosité étant donné que les écrans Apple passent par l’USB pour ça. Ça doit fonctionner avec un iMac en mode Target Display, et sans les inconvénients : la luminosité se règle sur l’iMac et le son passe en DisplayPort. Mon montage nécessite de l’ExpressCard (mon adaptateur nécessite de brancher l’ExpressCard pour alimenter le bus) mais les riser chinois démarrent a priori directement. Et il est aussi possible de brancher la carte Asus dans un Mac Pro, par exemple. On peut évidemment faire quelque chose de plus propre (j’essayerais de le faire) mais ça reste intéressant de montrer que c’est possible.
Je suppose qu’aucune société ne propose d’adaptateur à cause du coût – les cartes Thunderbolt 2 valaient assez cher, et même maintenant ce n’est pas donné – et parce qu’un des avantages de l’écran d’Apple reste ses nombreux connecteurs, inutilisables dans ce cas.
Très intéressant !
Est-ce que ça pourrait fonctionner sur un iMac d’après 2010 du coup ?
Ça fait des années que je guette une possibilité d’utiliser le target display d’un iMac de 2011 avec un PC mais sans succès…
Alors, en théorie oui.
Faut un PC avec du PCIe (donc pas un portable), la carte Asus, on sort du DisplayPort du PC vers la carte, ça sort du Thunderbolt (uniquement la vidéo et peut-être l’audio) vers l’iMac avec un câble Thunderbolt.
Normalement, ça marche.
Merci pour la réponse, je vais essayer d’en trouver une pour tester ça !
Ça n’a pas l’air gagné, j’ai l’impression qu’elle ne se vend plus, remplacée par une version pour TB3.
Pour information, en cherchant rapidement, j’ai lu que ça ne fonctionnera pas sur un iMac Thunderbolt, même si ça fonctionne très bien sur un Thunderbolt Display. La combinaison Cmd+F2 ne donne rien, l’iMac doit se baser sur une quelconque partie logicielle dont le TB Display doit se passer.
Voir ce forum par exemple : https://forums.macrumors.com/threads/new-2012-imac-as-external-display-for-pc.1474335/page-6
Ah, tiens, OK, merci de l’info.
mais c’est vrai que la carte est plutôt rare, surtout à un prix correct.
Bonjour,
moi j’ai une tour de disque » promise », la « pegasus R6 » et elle est en thundercolt. serrai t’il possible de la brancher au mac pro ? l’affichage ne m’intéresse pas , seulement les données . comment pourrais je faire ?
Merci
Impossible. Le support du Thunderbolt nécessite des trucs assez spécifiques que le Mac Pro a pas
Bonjour,
Possibilité de brancher un PC portable sur un écran thunderbolt display ?
Si je comprends bien il faut sortir du PCIe du PC, comment s’assurer que c’est possible ?
Merci d’avance !
Globalement, non. A part si le PC a du Thunderbolt directement (et encore, c’est aléatoire) ça ne marche pas.
Intéressant, ça fait longtemps que je cherche à brancher mon PF portable sur l’écran Apple. Pour info, l’écran marche bien sur un adapt tb3 > tb2
Bonjour Pierre, j’ai un écran Apple Thunderbolt que j’utilise au quotidien aavec mon MAc Mini. Depuis qq temps j’ai un PC portable de bureau, un HP ElitBook 830 G7. Ce PC a un port TH 3. Je voudrais le connecter avec mon Th Display. J’ai essayé un boitier StarTech TBT3TBTADAP (d occas) mais l’écran ne s’allume pas. Au bureau nous avons une station d’accueil HP qui en sortie à un MiniDisplay donc je suis sur que le signal MD sort bien de la prise THB3 du PC. Selon toi il y a un moyen d’alimenter mon écran Apple à partir de ce PC HP stp ? Avec la carte de ton poste ci dessus ? Merci!
En théorie, ça marche avec l’adaptateur Apple Thunderbolt 2 vers 3 (https://amzn.to/404ySDj).
C’est bien la version Thunderbolt de l’écran ?
Mais j’ai jamais tenté avec un PC en Thunderbolt 3
C’est bien du Thunderbolt Apple Display, pas Cinema.
j’ai le cable apple, il fonctionne bien avec un MacBook recent avec une prise TH3. Mais pas avec mon PC de bureau. Je soupçonne un bridage dans le Bios ou ailleurs pour limiter le port TH mais je n’ai pas accès aux fonctions systeme, tout est vérouillé. mais comme je suis sur que le signal MiniDisplay passe bien je me suis dit que ta solution pourrait marcher. je n’ai pas envie de me séparer de mon App Th Display donc je bosse sur l’écran du portable, grrrr. si tu as des idées stp.
Merci
