En ouvrant mon LC 630, j’avais il y a un moment remarqué des traces pour un emplacement SIMM à côté du connecteur pour la RAM. Et en cherchant un peu, j’étais tombé sur un article expliquant qu’il était possible d’installer un second emplacement pour la RAM. Mais c’est faux.
Au départ, je comptais tenter de souder un emplacement, mais je me suis vite rendu compte d’un problème : il n’y a pas assez de broches. Un emplacement SIMM à 72 broches et les traces n’en proposent que 64. Et sur la carte mère, les traces indiquent bien un connecteur plus petit que celui pour la RAM. En cherchant un peu, je me suis tout simplement rendu compte qu’il s’agissait d’un emplacement SIMM pour une ROM. On voit très bien en plaçant la ROM d’un Macintosh SE/30 en face des traces que tout correspond. Apple avait vraisemblablement prévu une ROM externe (elle est sur la carte mère sur ce modèle) pour éviter les soucis de ROM 32 bits.

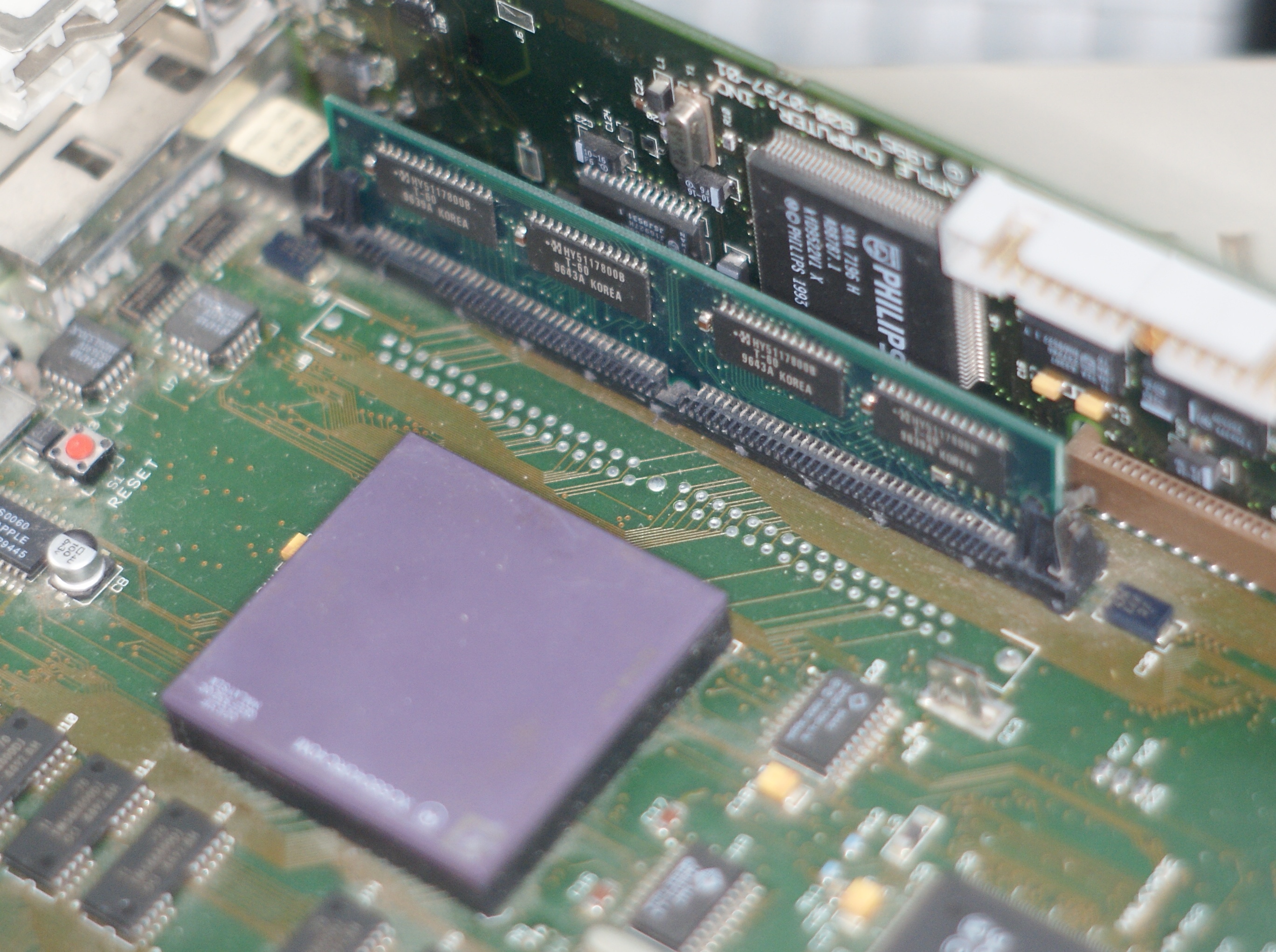

Les traces à côté de l’emplacement RAM

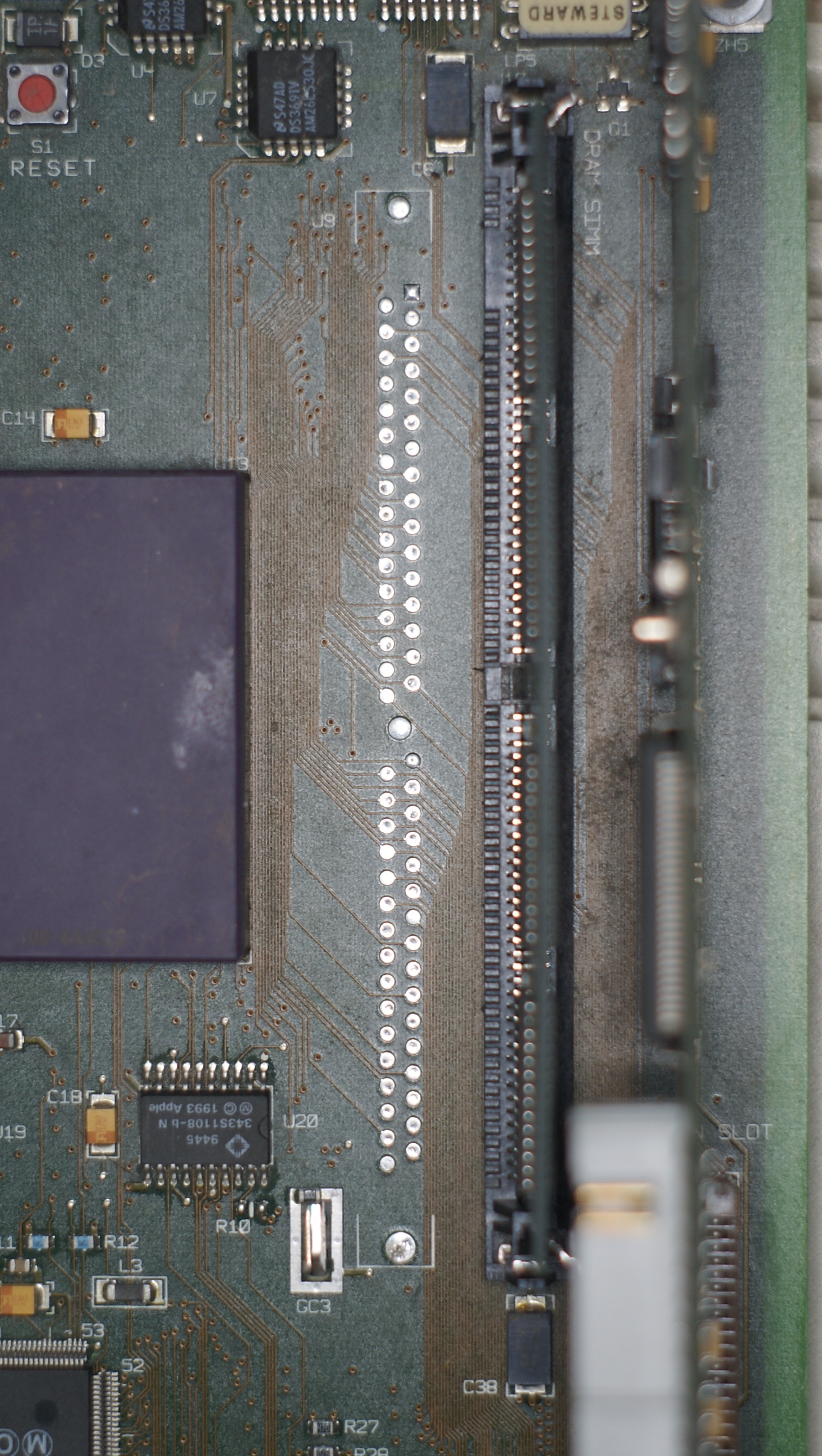

Les traces

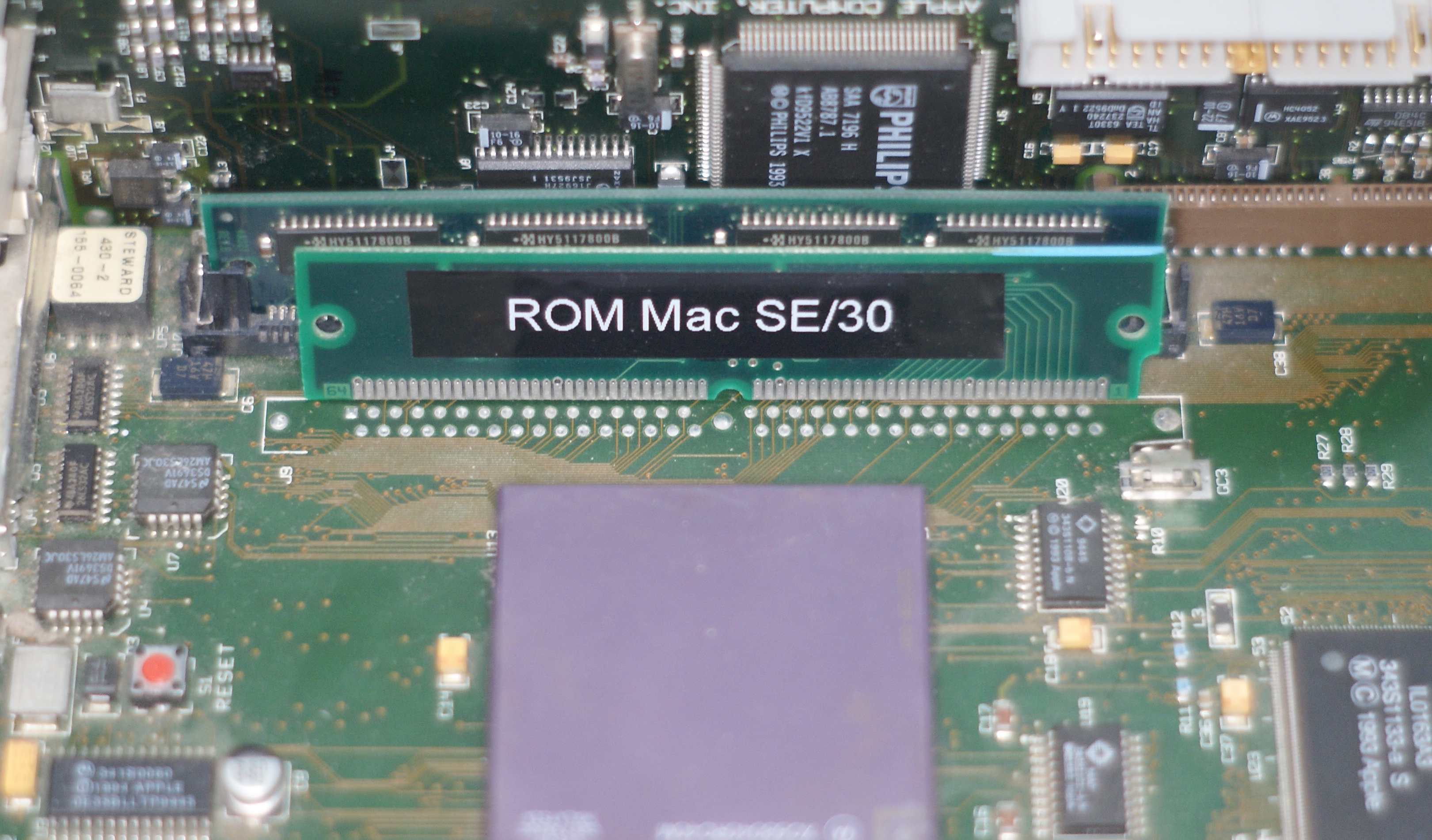

Une ROM rentre parfaitement
Sur ce forum, certains indiquent que l’emplacement pourrait être transformé pour recevoir de la RAM, ce qui ne semble pas illogique. Les variantes DOS du LC 630 intègrent deux emplacements RAM et le second se trouve au même endroit que les traces. Mais l’emplacement en question est bien une version 72 broches, donc plus longue. L’hypothèse n’est pas illogique car les LC 630 DOS ont une limitation sur le second emplacement RAM : il n’accepte que de la RAM simple face, ce qui implique a priori un câblage spécifique.
Dans tous les cas, si je trouve un jour un emplacement SIMM 64 broches, je tenterais de l’installer.
Beaucoup de cartes meres de Mac ont un tel dessin laissé sur le cuivre, car les rom soudees n’apparaissent que sur la serie, les preseries utilisant encore une rom simm pour pouvoir jusqu’au bout corriger les bugs…
Sur la version LC630 DOS il y a bien un emplacement SIMM a cette endroit, mais il est bien plus long, aussi long que celui d’à coté.
Et ce n’est pas la seule différence, il y en a beaucoup d’autres, comme un connecteur video en plus, les 2 cartes mères sont très différentes en fait.
Je peux t’envoyer un photo des deux cote a cote.
Apple nous dit: ici: http://akarchive.digidesign.com/support/docs/memguide.pdf
The Quadra 630 and
Performa 63x cpus may
have one of two logic boards.
One logic board has one SIMM
slot (661-0518), the other
logic board (661-1114) has
two SIMM slots; a regular
SIMM slot and a “singlesided”
SIMM slot; expandable
to 52 MB.
C’est exact.
Et pour faire simple Apple utilise un « Part Number » dans sa documentation et un « Manufacturing ID » inscrit sur les pièces.
Donc la CM 661-0518 est marquée 820-0548 et a un seul slot RAM (j’y ai mis une barrette double face de 32Mo, soit 36Mo avec les 4 soudées sur la CM)
Et la CM 661-1114 est marquée 820-0624 et a deux slot RAM dont un qui n’accepte que les barrettes simple face (j’y ai mis une barrette double face de 32Mo et une simple face de 16Mo, soit 52Mo avec les 4 soudées sur la CM).
La deuxième a d’autres différences, notamment un connecteur video en plus pour la carte DOS.
On trouve les 2 régulièrement sur la baie à pas très cher.
