Quand Free a annoncé sa Freebox Delta avec des boîtiers CPL capables d’alimenter la Freebox en USB-C (les FreePlugs), ma première intuition – fausse, nous allons le voir – a été que la société allait utiliser des standards. L’USB-C permet de fournir 100 W et intégrer un adaptateur USB vers Ethernet dans le boîtier pour le CPL semble une idée intéressante.
Depuis, j’ai eu un boîtier entre les mains. Premier point, connecté à un Mac… ça ne fonctionne tout simplement pas. Le Mac voit un chargeur 15 W mais il se connecte et se déconnecte en permanence. Deuxième point, le Mac ne voit pas d’interface USB sur le bus (et donc ne voit pas le CPL).

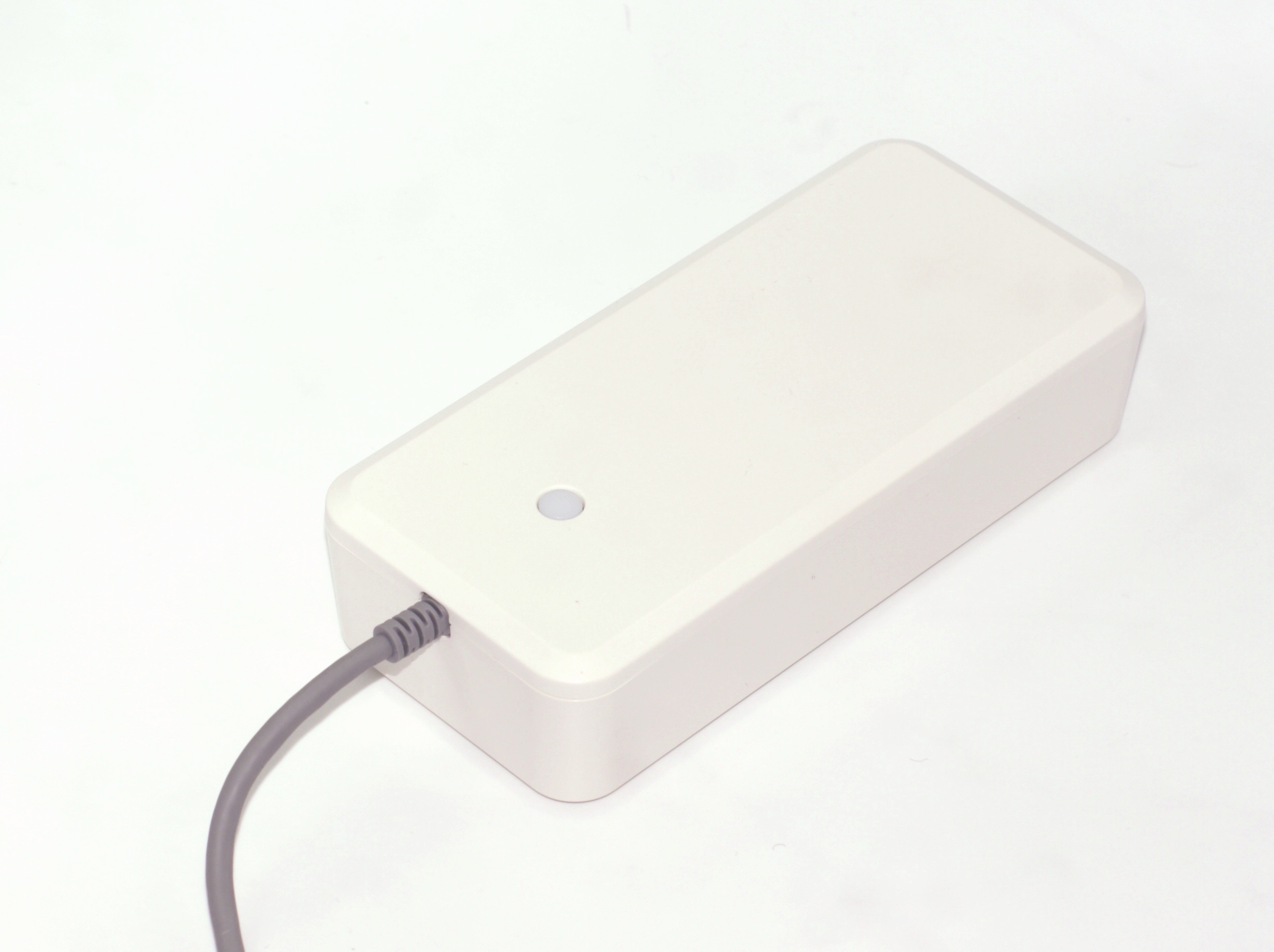

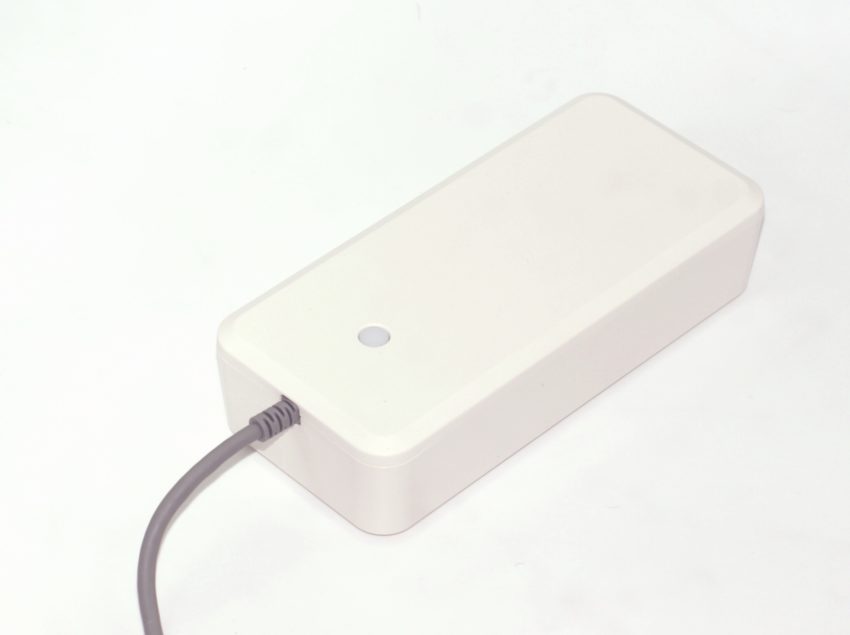

Un boîtier

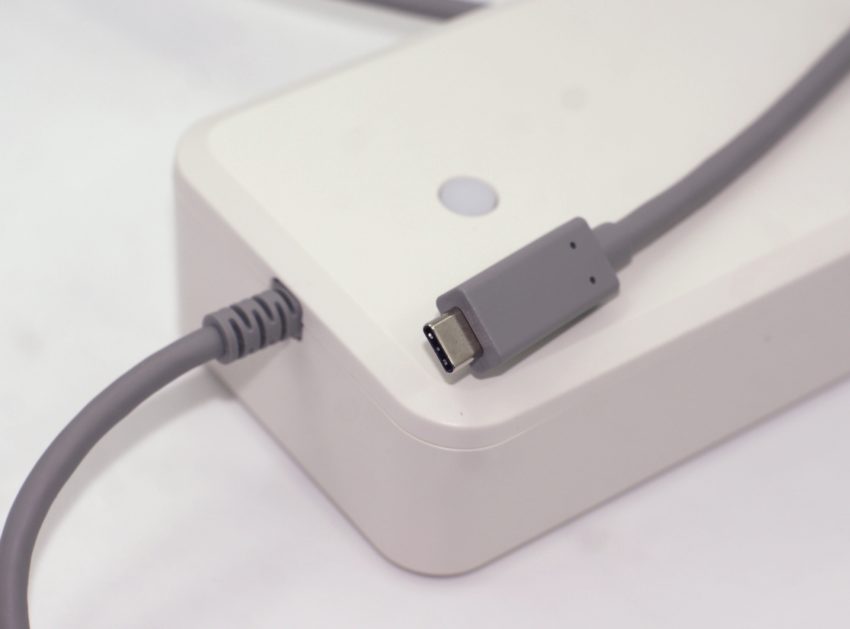

De l’USB-C

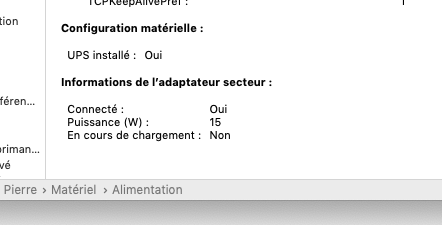

Le Mac voit un chargeur 15 W (et déconnecte)

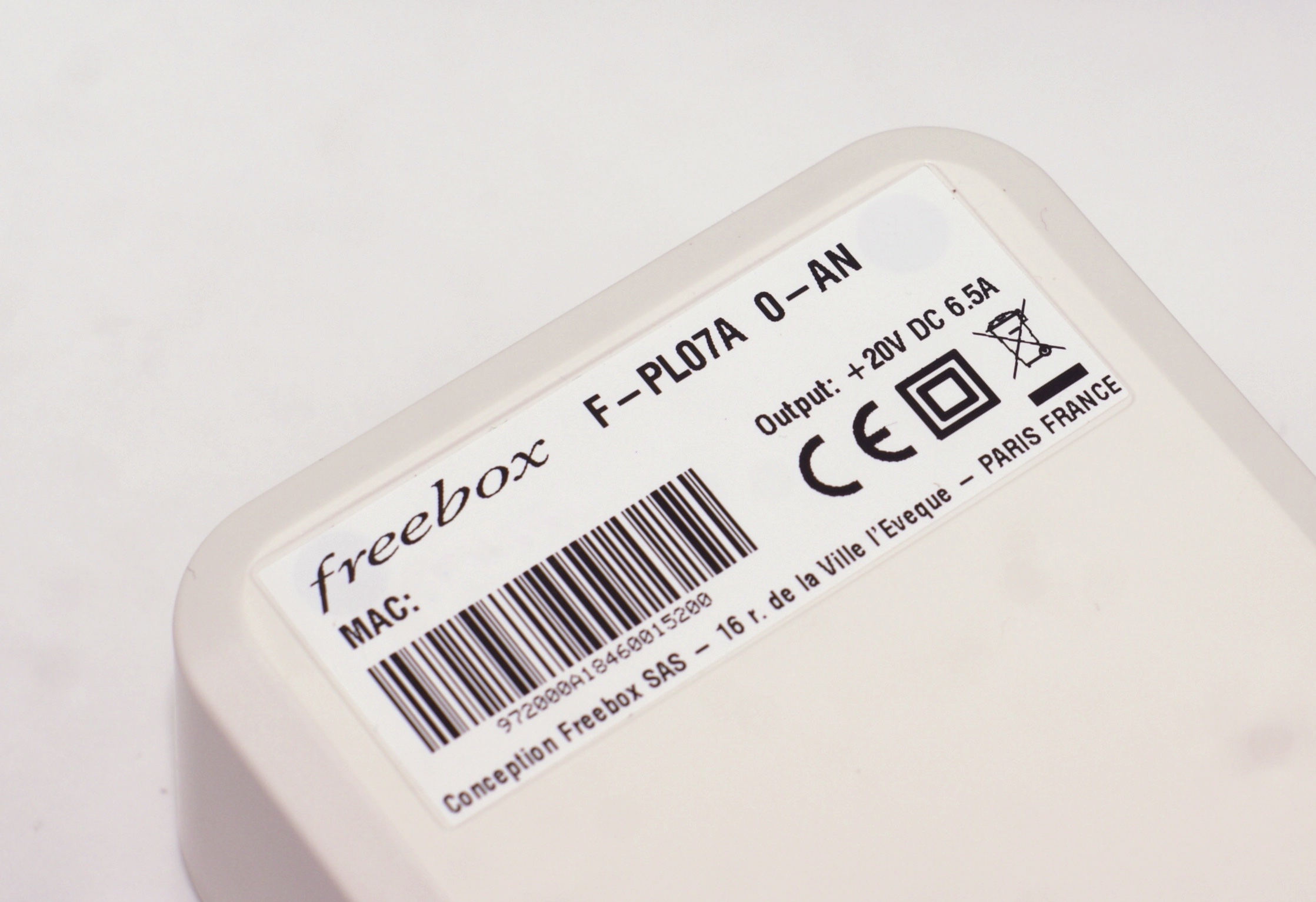

Free n’utilise pas le standard, et un truc le montre rapidement : sous le boîtier, il est indiqué que l’alimentation fournit 20 V et 6,5 A (130 W), soit significativement plus que ce que la norme USB-PD (Power Delivery) permet en 2018. Un appareil à la norme ne peut fournir que 5 A sous 20 V (100 W) et les chargeurs de cette puissance restent assez rares.
20 V, 6,5 A
Ensuite, intrigué, j’ai ouvert le boîtier. On trouve une alimentation à découpage assez classique, avec à côté une carte fille qui gère le CPL. Il y a une puce Qualcomm (QCA7500, qui fournit la compatibilité HomePlug AV2), un transceiver Atheros (AR8035) et un Pulse HC5005NL, un Ethernet Magnetic Transceiver. Mais pas de trace d’un contrôleur USB, ce qui semble logique vu que mon ordinateur ne détecte rien.

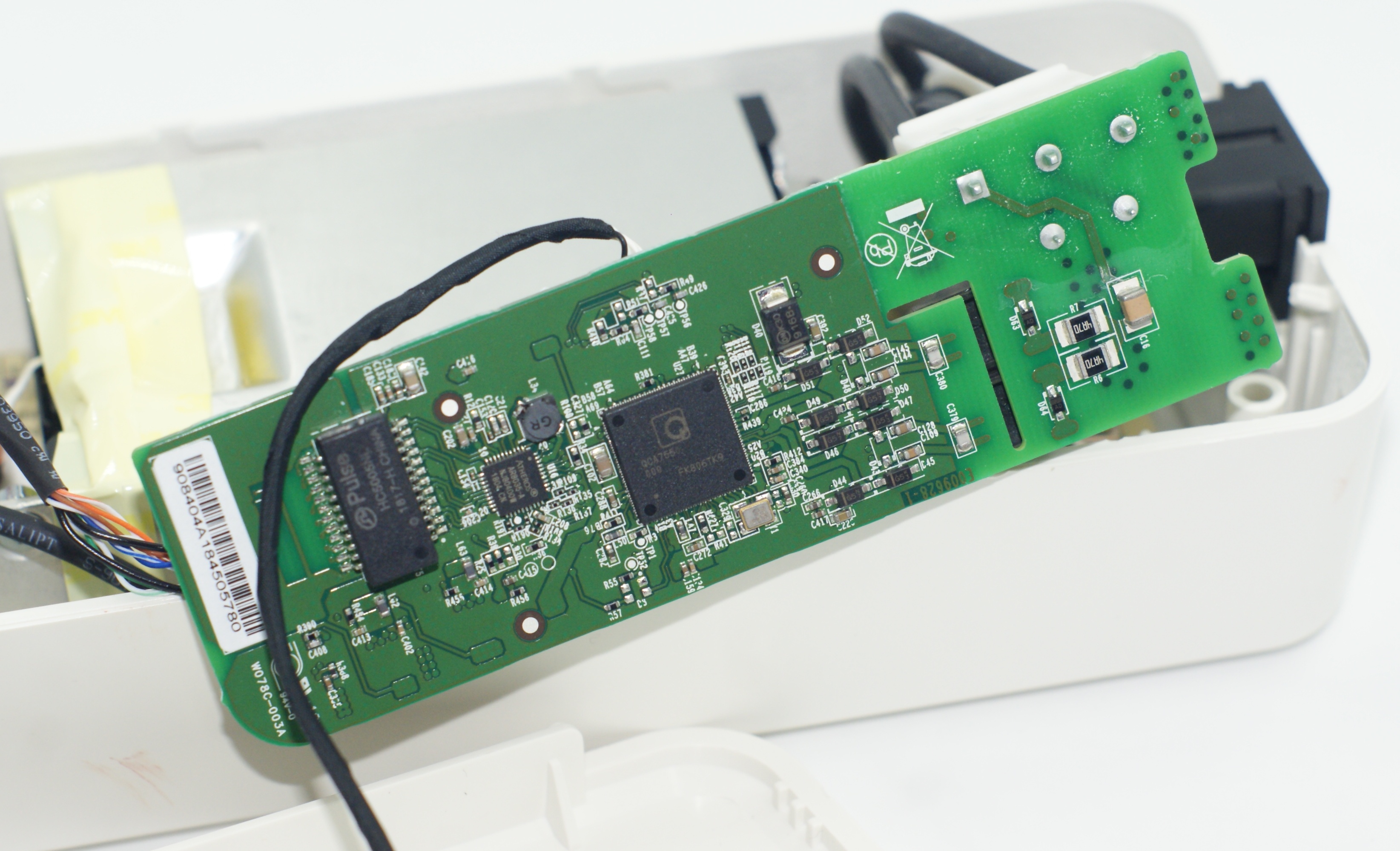

Les puces de la carte fille
De ce que je comprends actuellement, Free utilise une version propriétaire de l’USB-PD pour gérer plus de puissance, ce qui empêche une compatibilité correcte avec les appareils USB-PD. A noter que le boîtier CPL alimente tout de même parfaitement un appareil qui ne tire que du 5 V (dans mon cas un smartphone Nokia). Et pour l’Ethernet, la liaison semble utiliser les broches de l’USB-C pour faire passer directement le signal dans le câble USB-C. En tout cas, il y a 10 fils qui partent de la carte fille avec quatre pairs qui utilisent les couleurs classiques utilisées en Ethernet. Je ne sais pas comment c’est géré en face (dans la Freebox) mais je suppose que c’est relié directement au switch du boîtier.

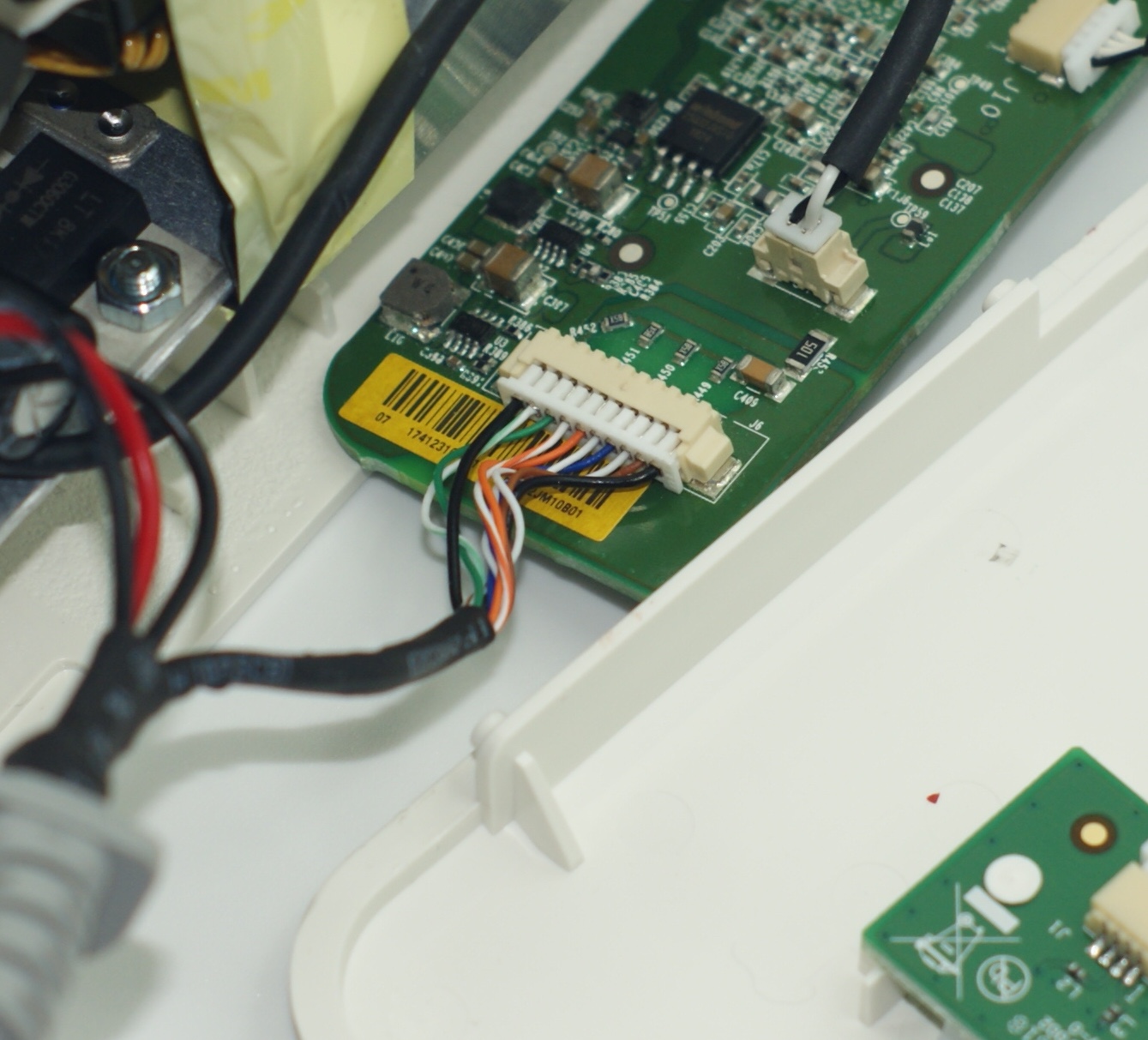

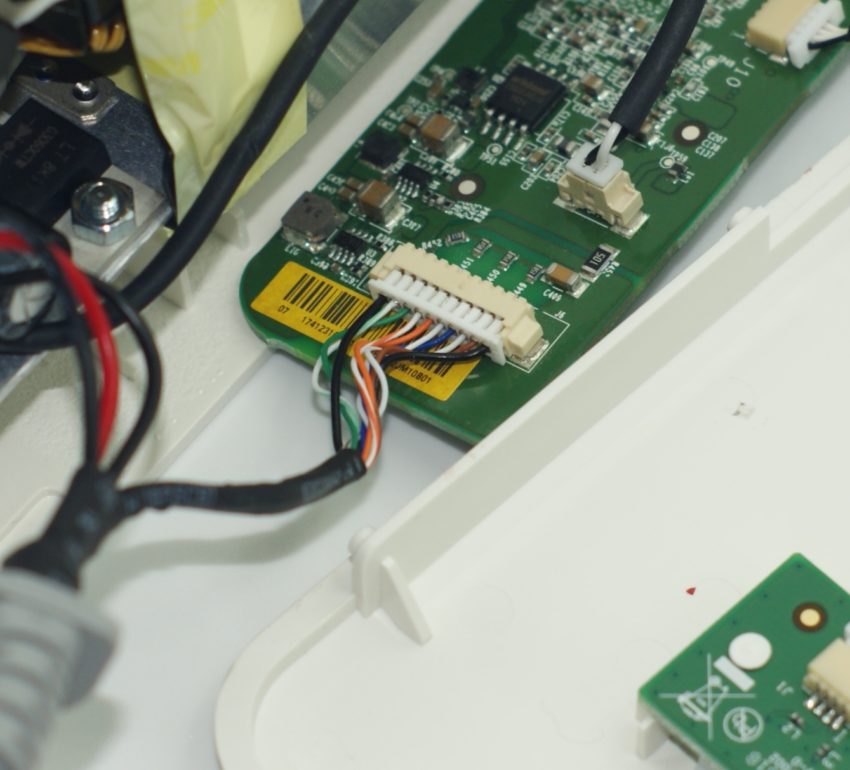

La sortie de la carte fille vers l’USB-C
Les couleurs classiques en Ethernet correspondent
Dans la pratique, ce genre d’interface semi-propriétaire n’est pas très intéressante et Free aurait pu essayer de faire quelque chose de standard. Un bloc d’alimentation USB-C avec un adaptateur CPL rapide intégré me semble plutôt une bonne idée pour un ultraportable, mais ce n’est malheureusement pas le cas ici. Puis surtout, quel est l’intérêt de mettre de l’USB-C pour le branchement si le boitier n’utilise pas réellement l’USB-C ?
L’intérêt : un seul cable qui va vers la freebox et qui fait transiter alim + données. C’est plus simple et plus plug and play que les freeplug d’avant.
Non, mais OK, ça c’est obvious. Mais pourquoi mettre une prise standard et pas spécialement adaptée (elle bouge pas mal) sans suivre le standard.
Cela ne me choque pas que Free ait créé sont propre psu/cpl adapté à ses besoins :
– 20 VDC (OK avec USB-PD)
– 130W (KO avec USB-PD)
– Cable ethernet (OK avec USB-C à la façon des docks / hubs)
Si on cherche à l’économie (pas de puce USB-PD …) et non à l’inter-opérabilité leur choix est cohérent …
Maintenant je ne comprends pas pourquoi ça marche avec le Nokia en 5VDC … la tension de l’alim est variable ?
Oui, la tension est variable, comme toujours en USB-PD.
par défaut, je suppose que c’est une sorte de sécurité en fait : si jamais tu branches le FreePlug sur autre chose que la Freebox, ça va pas griller ce qu’il y a en face.
Ah OK … cela me faisait penser au câble de la Kinect v2 pour XBoxOne : c’est un simple câble USB3.0 type A avec du 12VDC en bonus car non prévu dans la norme USB3.0 …. mais pour les freeplugs delta c’est plus compliqué !
(http://www.pincabpassion.net/t4290-astuce-kinect2-3d-bam)
Réduction des coûts. Pourquoi s’embêter à designer un cable et connecteur propriétaire quand on peut réutiliser un truc disponible en masse à pas cher et qui répond au besoin (l’USB C).
Ensuite le besoin de plus de jus et la préférence pour ne pas faire une double conversion Ethernet/USB/Ethernet justifie le choix de Free. C’est un choix fait plus pour eux que pour le consommateur, ça c’est sûr et un peu décevant mais de leur point de vue ça a beaucoup de sens.
Article intéressant, merci.
Le serveur et le player sont reliés en Ethernet, je souhaiterais ne pas pollué mon réseau électrique avec le cpl.
Dans ce cas est-il possible de débrancher la carte fille qui gère le cpl ?
Merci pour votre réponse
Techniquement, oui. Après, les CPL appartiennent à Free, a priori, donc les ouvrir est pas nécessairement une bonne idée.
Merci pour votre réponse.
Si la carte qui gère le cpl peut se débrancher sans rien désouder…est-ce le cas ?
Sinon, brancher une alimentation usb-c (avec les mêmes caractéristiques) autre que celle de Free est elle possible ?
Je pose la question car vous dites que Free ne respecte pas le standard au niveau de la prise usb-c.
Merci d’avance.
Juste en débranchant la prise qui va vers la carte fille, ça doit être possible. Mais Free verra qu’il a été ouvert : les vis sont sous le sticker.
Et non, ça ne fonctionne pas avec une autre alimentation USB-C
Bonjour
J’ai débranché le prise (celle avec les fils de grosse section) qui va à la carte fille. Ça fonctionne parfaitement mais la carte fille semble toujours alimentée.
En effet, la LED qui est reliée à la carte fille est allumée…étrange.
Est-ce normal ?
Cordialement
Avez vous pensé à la norme Power Delivery 2 qui sortira dans l’annee ? Car cette norme permettra ce type d’amperage!!! Renseignez vous avant de faire de « article » sur un sujet que vous ne semble pas connaître !!!
En quoi penser à une norme pas encore déployée va changer la donne ? Ils font juste un truc propriétaire, en fait, y a pas à chercher plus loin ;)
The charger is unique morjani halima adres dr el attar soualem birrched morocco cod zib 26400
Bonjour,
Là ou c’est mal fichu c’est lorsque l’on souhaite utiliser un onduleur. En effet, si je branche le Freeplug sur l’onduleur, le CPL ne passe plus. Avec ma vieille Freebox, j’étais branché via un onduleur, du coup, en cas de coupure de courant (assez fréquent, plusieurs fois par an), je conservais mon accès à internet. En plus l’onduleur, de bonne qualité a le mérite de protéger également les équipement contre les surtensions éventuelles.
Bref, encore un truc pas très bien pensé, trop figé.
Un double boitier (CPL + Alim), un avec éventuellement un beau disign, branché l’un dans l’autre, mais séparable, relié par un câble Ethernet à la box aurait été une bien bonne idée.
Laurent
Salut Pierre, merci pour ce travail et cet article.
Comment as-tu réussi à démonter le Free plug ?
J’essaye de mon côté mais en vain pour l’instant ..
Merci à toi,
Charles
C’était un prêt, j’ai plus les Freeplugs. Mais c’est clipsé, donc une lame fine permet de les ouvrir.
Merci pour cet article
J’ai une nouvelle Delta S + fireplug, j’en ai acheté un deuxième croyant pouvoir le connecter a mon MBP dans le bureau et avoir du réseau via CPL avec cette seconde freeplug. Pairing très facile mais Grosse deception ensuite. Ca fait exactement comme dans la video ci-dessus (detection in/out du courant et pas de réseau).
Comment résoudre ce problème? Retourner mon deuxième CPL à FREE et acheter un autre CPL digne de ce nom? Avez-vous un conseil de marque/modele?
Merci par avance
Vincent
C’est pas fait pour être connecté à un ordinateur. Donc oui, si vous voulez passer en CPL, il faut acheter un modèle Ethernet standard avec un adaptateur USB vers Ethernet.
Hello!
Et si on veut désactiver le cpl, on ne peut pas simplement retirer la broche de la carte?
Est-ce facile de l’ouvrir?
Merci pour le travail et la recherche en tout cas :)
En complément voici ce qu’il y a dans le connecteur (suite à un petit accident mon embout s’est désolidarisé, j’essaie de le réparer…).
https://ibb.co/dBspGm7
https://ibb.co/bKSkPKX
C’est un composant fait maison ?
Vous pensez qu’en ressoudant un connecteur USB-C ça pourrait fonctionner ?
;)
Cool, alors le CPL de EDF et le compteur Linky et le CPL de Free, le réseau privé est open pour ceux qui possède les logiciels et autorisations ;)
A votre avis est ce que ce genre d’alim pourrait faire l’affaire :
https://www.akkusdirekt.com/dell-notebook-netzteile-c-52_2/130w-usbc-dell-tm7mv-netzteil-ladeger%C3%A4t-p-362619.html
Ce serait top
Bonjour,
Après avoir désactivé le wifi et l’agrégation ADSL + 4G de la freebox Delta, j’ai constaté que l’alimentation (la freeplug) émettait toujours des ondes électromagnétiques (mesurées avec un détecteur d’ondes).
Ces ondes sont transmises depuis la freeplug, via le serveur delta, via le pc connecté au serveur et via le circuit électrique de la maison auquel la freeplug est connectée.
Dés lors, on peut se demander quel est l’intérêt de pouvoir désactiver le wifi et la 4G de la freebox si la box, le pc et les prises de la maison sont de toutes manières des points d’émissions d’ondes électromagnétiques dans la maison !
Les ondes émises par la freeplug proviennent de la carte CPL. Pour s’en débarrasser, 2 solutions :
– Soit remplacer la freeplug par une alimentation en USB C délivrant 20V sous 6,5 A (de 130W donc) :
https://www.acadaptateurs.fr/original-20v-675a-130w-usbc-dell-xps-15-9560-chargeur-ac-adaptateur-p-392.html
Tarif : environ 80 €
J’imagine que cela devrait fonctionner, mais je n’ai pas essayé.
– Soit déconnecter la carte CPL incluse dans le freeplug.
Tarif : 50 €. En effet, Free indique que si on ouvre le freeplug, il sera facturé. D’après la hotline de Free le tarif du freeplug est de 50 €.
J’imagine que le jour ou vous rendez votre freebox à Free, la freeplug est contrôlée (au moins visuellement) et que si elle a été ouverte, elle vous est facturée.
Personnellement, j’ai opté pour la deuxième solution.
Tout d’abord parce qu’elle est moins chère. Et ensuite parce qu’en gardant le freeplug comme alimentation, je suis sûr que cela fonctionnera avec la freebox.
J’ai donc opté pour cette solution et ELLE FONCTIONNE PARFAITEMENT : plus du tout d’ondes émises par la box et la freeplug.
Voici donc la marche à suivre :
0. Débranchez la freeplug de la box et de la prise électrique
1. Soulevez délicatement le haut de l’étiquette située au dos de la freeplug pour découvrir 2 vis TORX 15.
(inutile d’enlever complètement l’étiquette qui serait alors difficile à recoller)
2. Dévissez ces deux vis avec un tournevis TORX 15. Il faut un vrai tournevis (3€ en magasin de bricolage) car les embouts de vissage sont trop larges et ne rentrent pas dans les trous au fonds desquels se trouvent les vis
3. À partir de là, vous verrez que le dessus de la freeplug (là ou se trouve la diode) est un couvercle qui coulisse.
Il suffit de le pousser à l’horizontale en direction du fil avec le connecteur usb c pour ouvrir la freeplug. C’est très simple.
4. À l’ouverture, vous trouverez dans la freeplug la carte CPL (le circuit imprimé vert).
5. Prenez une photo de tous les connecteurs qui sont reliés à cette carte (cela vous permettra de les rebrancher correctement plus tard, quand vous aurez besoin de le faire)
6. Débranchez tous les connecteurs reliés à la carte CPL et rangez-les dans le boîtier en vous assurant qu’ils ne fassent contact avec aucun autre élément.
Et qu’ils ne gênent pas la fermeture du couvercle.
7. Refermez le couvercle du freeplug sans remettre les vis pour l’instant.
8. Branchez votre freeplug sur la box et sur une prise de courant pour vérifier que la box démarre correctement.
9. Si c’est le cas, remettez les vis en place ainsi que l’étiquette.
NB : si quelqu’un a une astuce pour décoller et recoller l’étiquette sans que cela ne se voie, je suis preneur : je n’ai pas réussi à décoller le haut de l’étiquette sans l’écorner un peu. Et depuis que je l’ai remise en place, elle ne colle plus aussi bien qu’avant. Il faudrait sans doute mettre un peu de colle. Une colle qui ne crée pas de surépaisseur visible et qui permette de décoller à nouveau l’étiquette
@mc2 J’ai testé en débranchant les câbles mais cela provoque un « clac » lorsque l’on éteint le player… Est-ce dangereux ?
Dans le doute je remet tout…
Bonjour,
J’ai acheté une alimentation en USB C délivrant 20V sous 6,5 A de 130W Dell et cela ne fonctionne pas le player Free / Devialet ne démarre pas et Free n’assure même pas la disponibilité des pièces de rechange , je ne trouve pas de solution pour remplacer l’alim Free défectueuse.
Bonjour, on m’a installer aujourd’hui meme la free box delta, tt fonctionne génial ! puis je lance mon ordi fixe, et là catastrophe, un bruit parasite dans mes écouteur studio, je cherche d’où cela peut venir? carte son a 300€, ordi a 2000€, casque a 300€, câble blindé, micro alim phantom, tout y passe, et PUIS, je débranche l’alim de la box Delta et là miracle plus rien , mon son cristallin est de retour, dénué de toutes perturbations (crcrcrcrcrcrcrcrcrcrcrcrcrrrcrrrcrrrcrrc)
Comment je peux isoler cette « M**** d’alim CPL de mes deux » de mon réseau électrique d’autant que je n’utilise rien en CPL chez moi?
j’ai en utilisant 3 rallonge de 3 m branchés a l’opposé de la maison l’alim de M*** et ai réduite de 60/75% les bruits parasite. (c’est pénible et pas pratique au quotidien)
j’étais chez orange avant avec une boxe fibre et pas de soucis donc c’est vraiment cette alim le problème,
Ma question est si j’achète un petit onduleur pour brancher cette M*** est ce que le CPL sera coupé et mon habitation débarrasser de ce forçage de CPL?
dois je l’ouvrir et débrancher le CPL comme indiquer plus haut (mais ca m’embête car je sus un geek pas un électronicien)
une simple prise parafoudre sur tenseur je ne sais quoi ferais t’il le job, un filtre ou que sais-je aidez moi , j’ai l’impression découvrir ce qu’endurent les personnes victimes d’acouphènes …
Bonjour,
Du coup, si je veux mettre un interrupteur à cet endroit pour couper le jus sans débrancher le CPL, comment fait on ? Votre propos explique que mes tentatives d’utiliser des interrupteurs USB-C ne fonctionnent pas ! :-)
Bonjour,
Est-ce que ce chargeur comme celui de DELL XPS 15 – 130W 20V 6.5A Adaptateur – peut fonctionner pour les 2 boitiers Free freebox (server Delta) + (player Devialet) ?
voici le lien unn exemple ?
https://www.amazon.fr/Adaptateur-chargeur-ordinateur-portable-Chromebook/dp/B0894RWYHK
Probablement pas. Je n’ai plus les appareils, mais il y a de fortes chances que le protocole soit propriétaire.
Merci a mc2, la solution du problème en 3 mn.
Plus aucuns QRM
Merci a mc2,
cpl inactif 100% la solution du problème en 10 mn ;-)
pas de fil unitaire mais 3 slots a déconnecter … easy !
Je vais aussi en ouvrir un que j’ai commander specialement pour cela. je vais le modifier pour en faire une alimentation avec « onduleur », je vais y mettre une batterie que le cpl va rechargé et qui prendra le relais edf en cas de coupure. L’avantage c’est qui y a pas d’onduleur cela aura le meme effets mais avec un moins perte energetique! une batterie c’est du continu l’alimentation vers la box c’est du continu faut juste mettre la quantité de batterie en série pour avoir le meme voltage, en serie les tensions s’aditionne et quelques une en parralelle pour l’autonomie, en paralelle c’est le courant qui s’additione. Avec un petit relais qui fait la bascule secteur/batterie et quelques condensateur pour evité la micro-coupure le temp que le relais change d’etat.
Est on a un freeplug qui integre un « ondulateur » du moins le role attendu un secours edf mais sans ondulatateur pas d’ondulation pas d’étape 3, pas de retour au 230v alternatif, et pas de retour au continue etape 4.
Un ondulateur produit une tension similaire a la tension edf, donc on passe du 230v alternatif étape 1, vers du continu tension batterie étape 2, pour repassé en alternatif 230v étape 3, pour re passé par un transformateur l’alimentation continue de l’appareille étape 4. les apparielles qui utilise du continue n’aurais pas besion des deux derniere etape « l’ondulation » la fonction de l’onduleur. car plus y a d’etape plus y a de perte energetique environt 10 à 40% selon la qualité de l’onduleur, 40% de perte d’autonomie et de perte eletrique.
il faudrait juste que la tension batterie et donc sont chargeur soit dimentionner pour la tension continue de l’appareil a maintenir, 5v, 10v, 20v ….
Bonjour,
J’ai coupé et dénudé le cable d’alimentation de la freebox Pop en vue de mettre un interrupteur afin de pouvoir la redémarrer plus facilement.
A mon grand étonnement, je constate qu’il y a 3 fils : un noir, un rouge, et un blanc.
J’iamgine que le noir doit aller d’un côté de l’interrupteur et le rouge de l’autre. Mais que faire du fil blanc ? Faut-il le mettre avec le rouge ?
Auriez-vous une idée ?
Merci d’avance.
Par rapport à ce que j’ai écrit, ci-dessus, peut-on regrouper le fil blanc avec le fil rouge dans le même trou de l’interrupteur, et mettre le fil noir dans l’autre trou ?
Merci d’avance.
