En faisant une recherche sur du vieux matériel, je suis tombé sur la page Wikipedia de l’Apple Scanner, le premier scanner d’Apple. Elle indique qu’il se connecte en SCSI ou avec de l’ADB, ce qui m’a étonné.
L’ADB a servi essentiellement pour les claviers et les souris, et de temps en temps pour des accessoires différents (comme un modem) mais le débit très faible dans ce cas limite franchement. Pour un scanner, qui transmet forcément beaucoup de données, l’ADB semble peu adapté. Du coup, j’ai effectué quelques recherches. Premièrement, on trouve l’information sur Wikipedia (dans plusieurs langues), mais sans sources. La seule référence ne parle pas de l’interface. Ensuite, j’ai cherché la fiche technique, qui n’indique pas la présence de l’ADB, uniquement du SCSI.

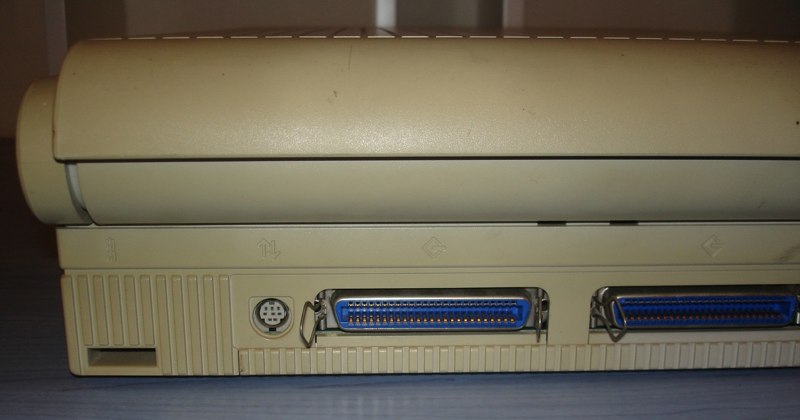

Sur cette page, on trouve bien une prise Mini DIN, avec une légende qui indique « ADB & SCSI port. Security connector« . Mais l’image ne montre pas un port ADB. Le nombre de broches (8) implique plutôt un connecteur série. Dans le monde Apple, la confusion est courante : l’ADB (4 broches), le série (8 broches), le Geoport (9 broches) et le LocalTalk (3 broches) utilisent la même forme de prise, le Mini DIN.
Ce n’est pas de l’ADB

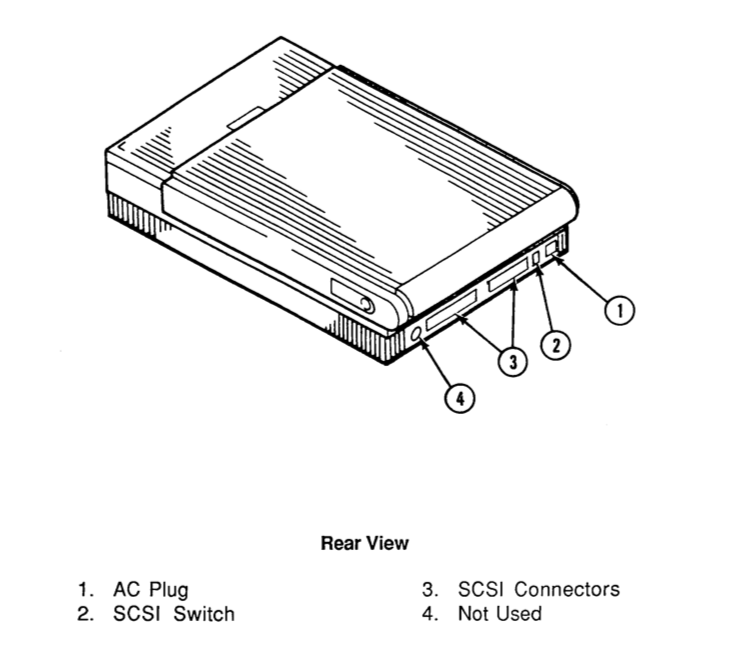

Sur le même site, on trouve le manuel technique de l’Apple Scanner, qui montre bien la présence de la prise Mini DIN, mais avec un énigmatique Not Used. Je suppose qu’Apple avait prévu soit la possibilité de partager le scanner en LocalTalk, soit la possibilité de le relier en série sur les anciens Mac, mais que cette option a été abandonnée. Pour rappel, le bus SCSI (première génération) permet des débits de l’ordre de 40 Mb/s (bon, en pratique nettement moins sur un Mac de l’époque, mais ça donne un ordre de grandeur) et le bus série atteint dans le meilleur des cas 230 kb/s sans horloge externe (et souvent pas plus de 56 kb/s dans les vieux Mac).
Not Used
La conclusion de tout ça ? Wikipedia peut se tromper et la vérification n’est pas une option, même s’il faut être franc : c’est globalement fiable. Et le premier scanner Apple n’a pas d’ADB. Par ailleurs, les suivants ne possèdent évidemment pas non plus d’ADB, mais n’ont pas non plus de connecteur série inutilisé.
