Mettre à jour un adaptateur ADB vers USB « tmk_keyboard »

Il y a de nombreuses années, j’avais acheté un adaptateur ADB vers USB maison, qui supportait les claviers ADB (et c’est tout). Récemment, pour un essai, j’avais besoin d’utiliser tmk_keyboard et je me suis souvenu qu’il était basé sur ce firmware libre. J’ai donc décidé de le mettre à jour.

Mon adaptateur avait un vieux firmware, et les versions récentes supportent les souris et pas mal de périphériques ADB en plus des claviers, donc c’est plus pratique.

Première chose, un programmeur pour l’AVR. Ca vaut 6 €, donc ça va. Ensuite, j’ai suivi le guide de l’époque, qui a finalement peu changé. J’ai dû câbler correctement de la clé USB à l’adaptateur (10 broches vers 6 broches) et modifier quelques lignes.

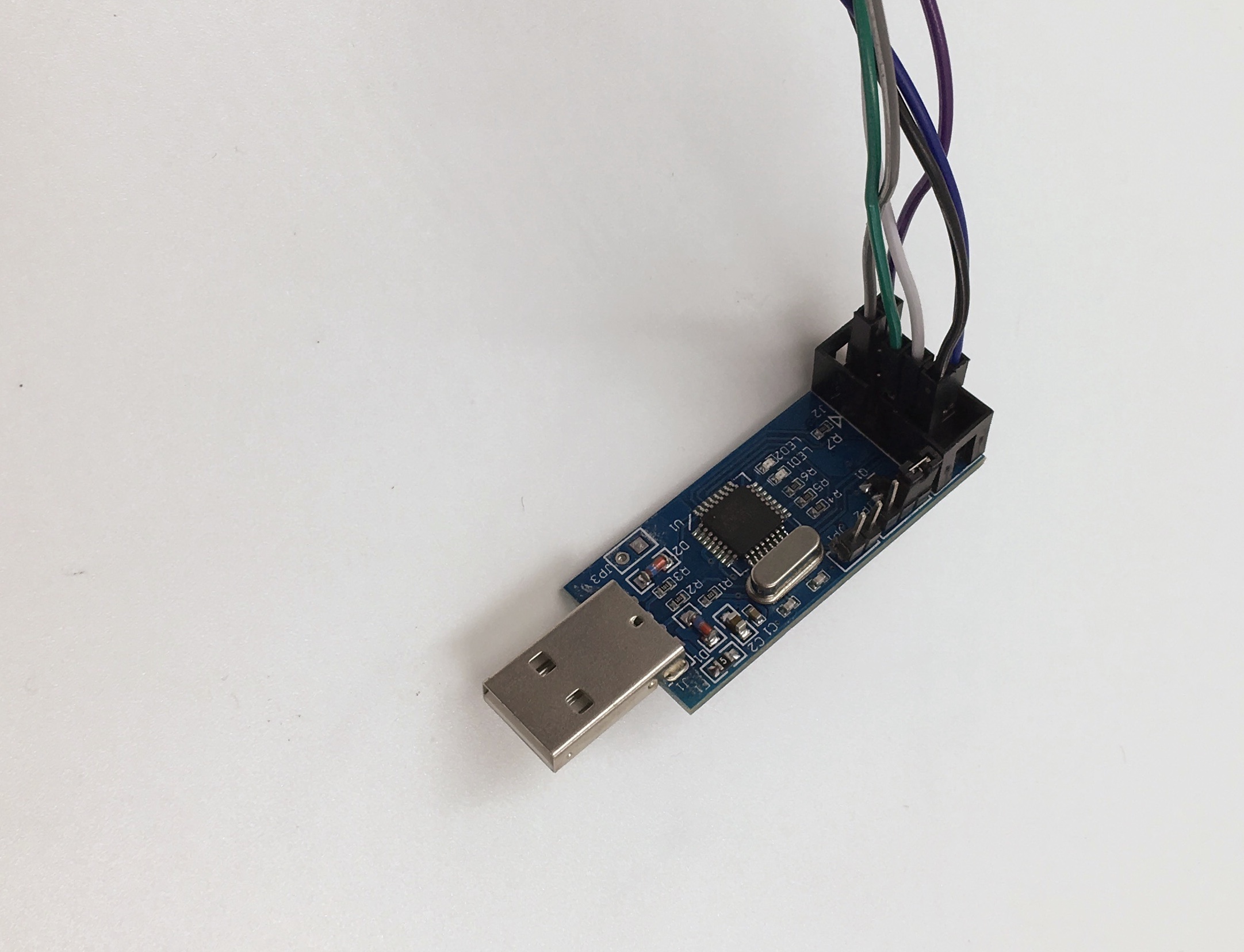

Le programmeur

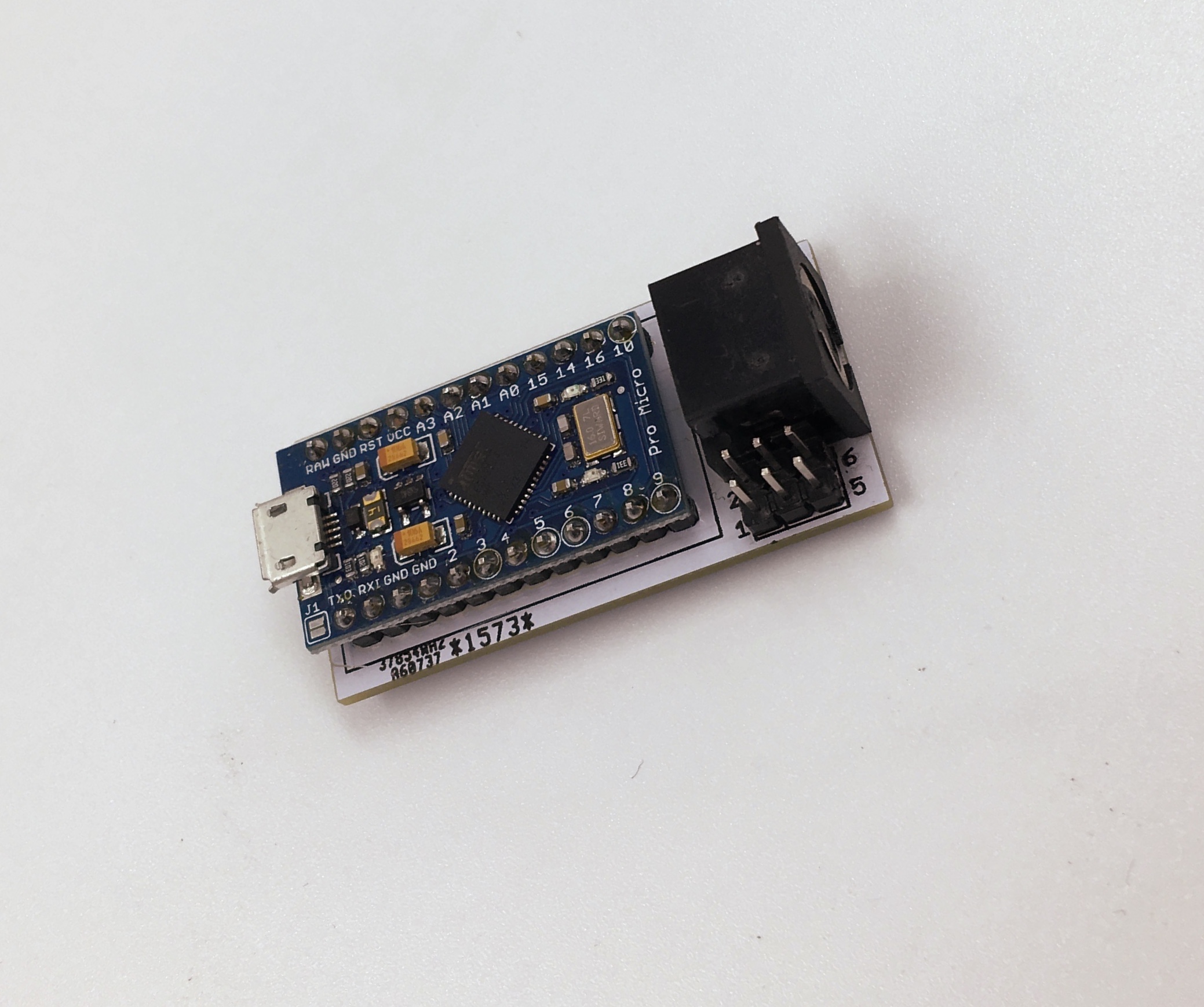

L’adaptateur ADB vers USB

Pour ceux que ça intéresse, il faut utiliser ces deux lignes pour installer la toolchain.

brew tap osx-cross/avr
brew install avr-gcc

Pour la compilation de tmk_keyboard, ça n’a pas fonctionné du premier coup, ou plus exactement le firmware installé ne fonctionnait pas. Mais en lisant la documentation, je me suis rendu compte qu’avec un vieux modèle, il fallait compiler avec la commande suivante.

make -f Makefile.rev1 [KEYMAP=iso]

Ensuite, le flash s’effectue comme dans le fichier d’origine, mais en utilisant adb_usb_rev1.hex.

Une fois compilé et mis à jour, l’adaptateur supporte les souris et même les modèles avec plusieurs boutons. Il faut que je teste avec certains vieux appareils, visiblement tmk_keyboard prend en charge certains protocoles spécifiques. Dans l’absolu, c’est la solution la moins onéreuse pour utiliser une souris ou un clavier ADB sur un appareil moderne, même si ça demande évidemment de mettre la main dans le cambouis.
