Récemment, j’ai trouvé une carte graphique pour PowerBook 1400 et j’ai profité de son installation pour mettre de la RAM que j’avais acheté il y a plusieurs mois. Mais malheureusement, spoiler, la carte graphique a un souci.
Première étape, la RAM. Mon PowerBook avait 48 Mo de RAM, avec 8 Mo sur la carte mère, 8 Mo sur une carte fille et 32 Mo sur une carte fille. Sur la gamme PowerBook 1400, la gestion est particulière. Le maximum est de 64 Mo, et le Mac dispose de deux emplacements en plus de la mémoire interne. Le premier est compact, le second accepte de gros modules. Et ces seconds modules peuvent s’empiler. Dans mon cas, j’ai donc 8 Mo en interne, et maintenant deux barrettes (plutôt extension, en fait) de 32 Mo, pour un total de 64 Mo. Attention, j’ai du inverser les deux extensions empilées : la première fois, le Mac plantait au démarrage (aucune idée de la raison).

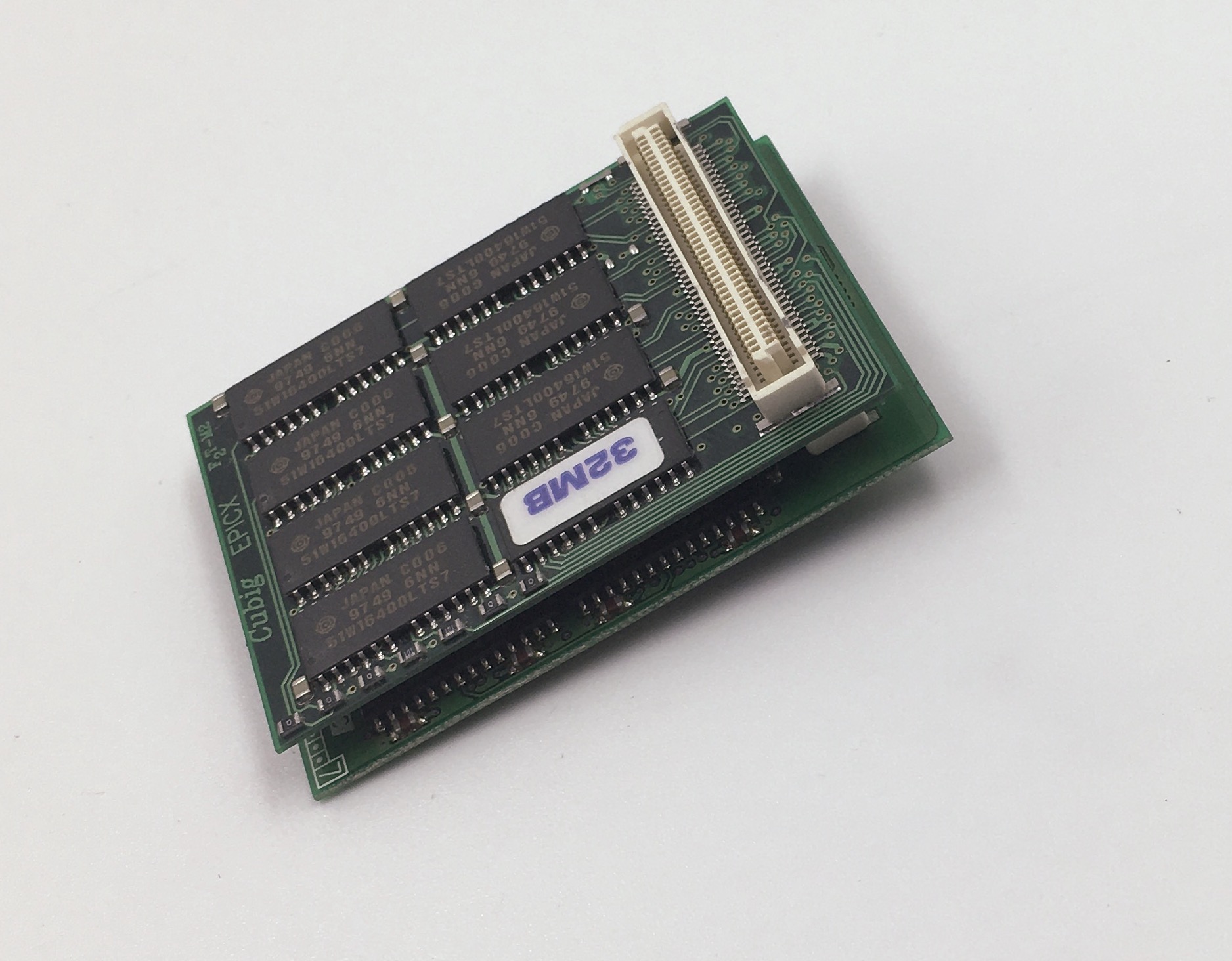

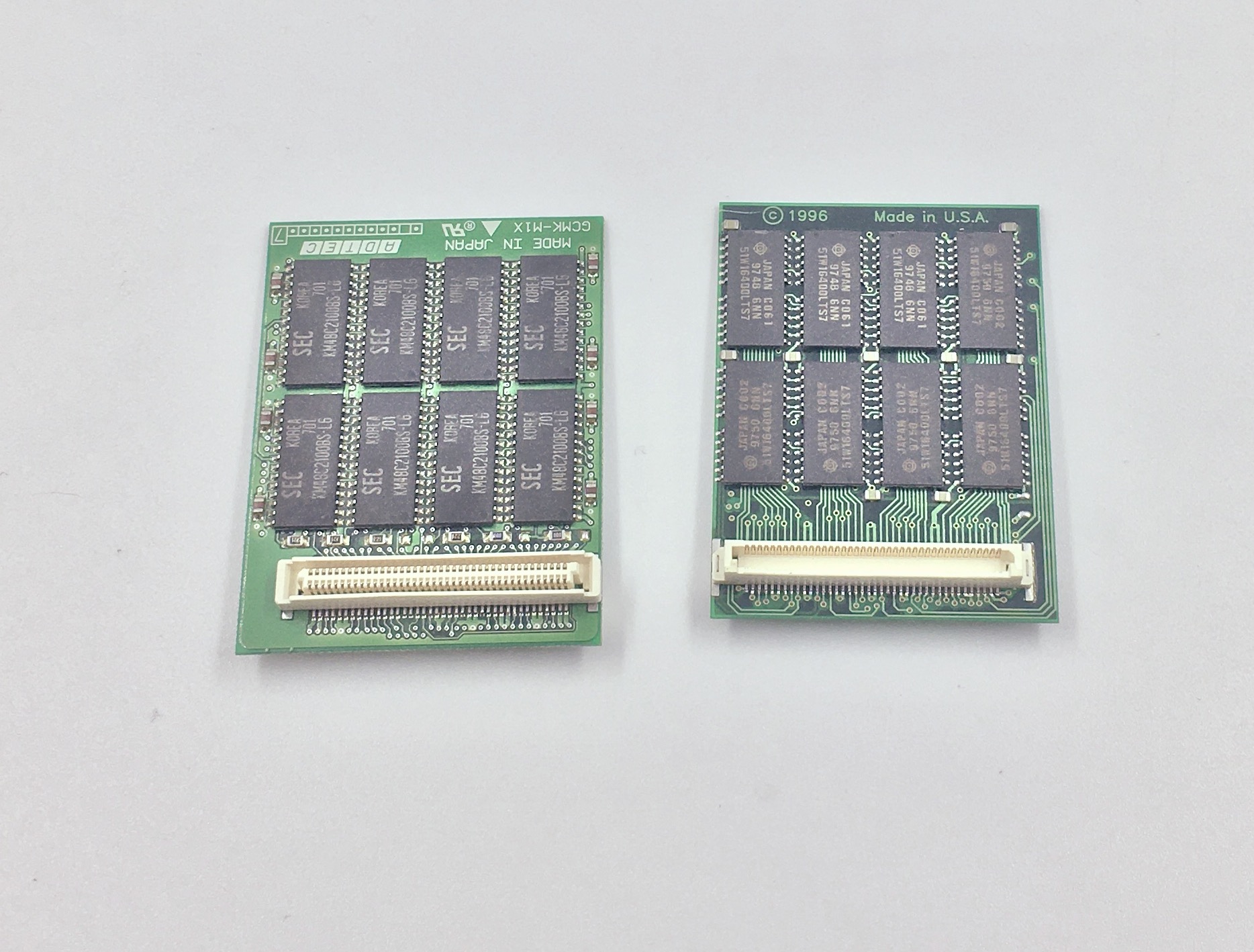

Les extensions empilables

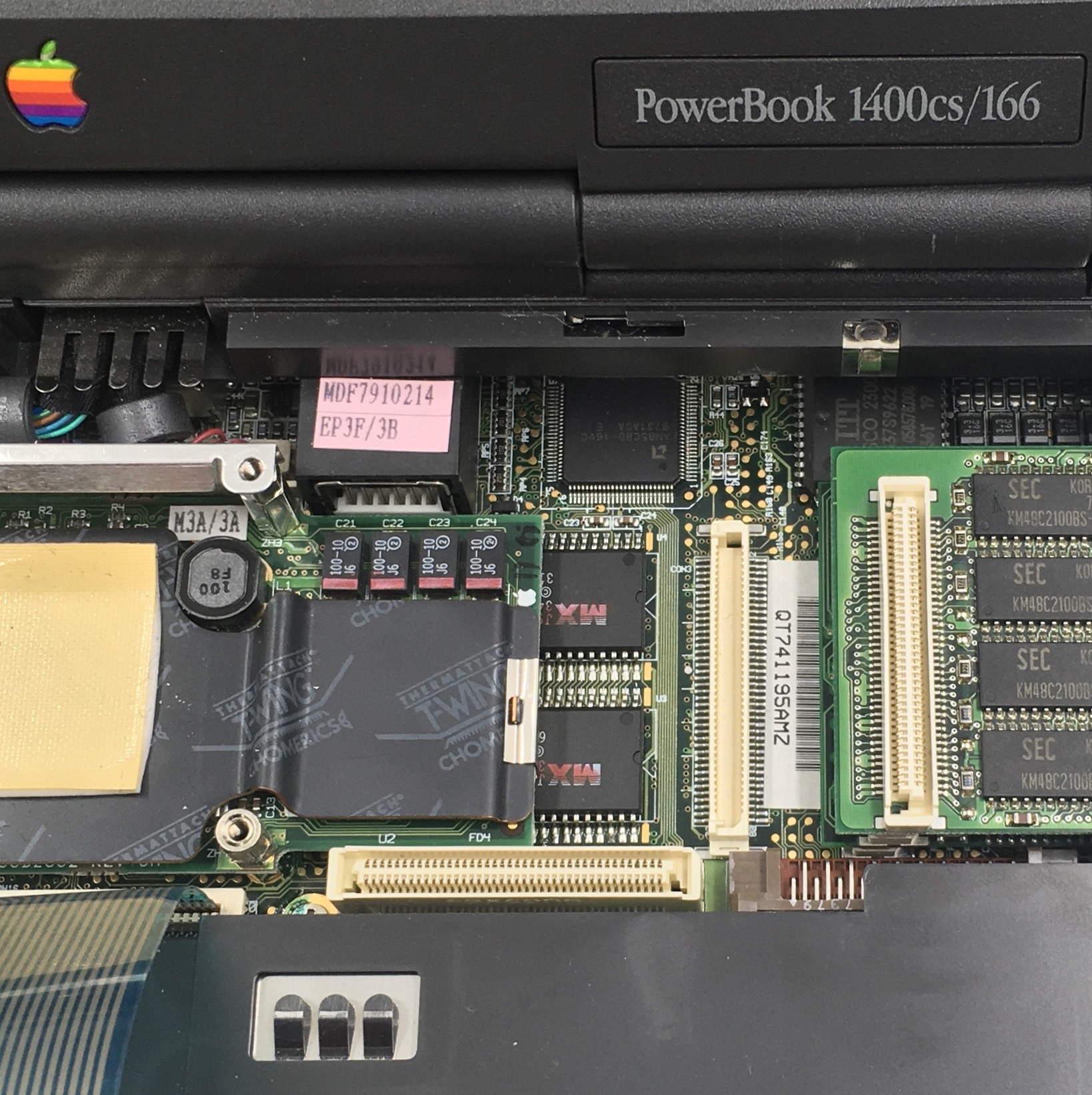

Une fois en place

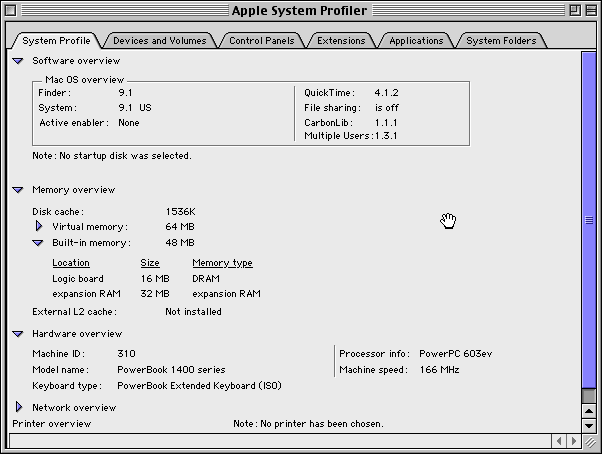

Avant

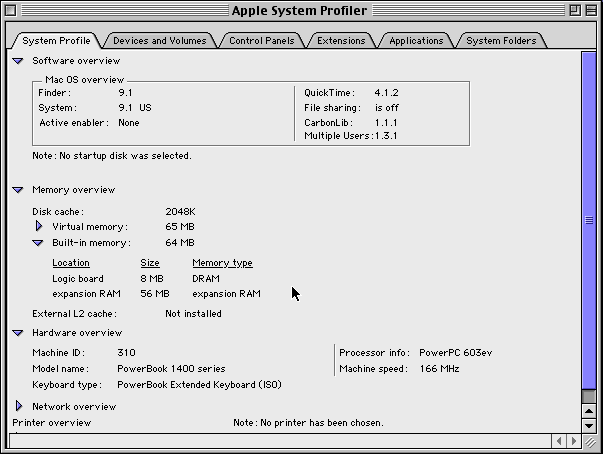

Après
Une partie de la RAM n’est pas utilisée, mais j’ai bien accès à 64 Mo.
Le cas de la carte graphique
Sur le PowerBook 1400, il y a un connecteur d’extension, du NuBus compact, et il existe des cartes d’extension. J’avais déjà la carte Ethernet, j’ai maintenant la carte vidéo. Il s’agit d’une vraie carte graphique, avec une sortie vidéo (la même que les vieux PowerBook 1xx). Elle a sa propre mémoire (512 ko) et un contrôleur Apple (je crois). Le problème, c’est que ma carte ne semble pas fonctionner correctement malheureusement.

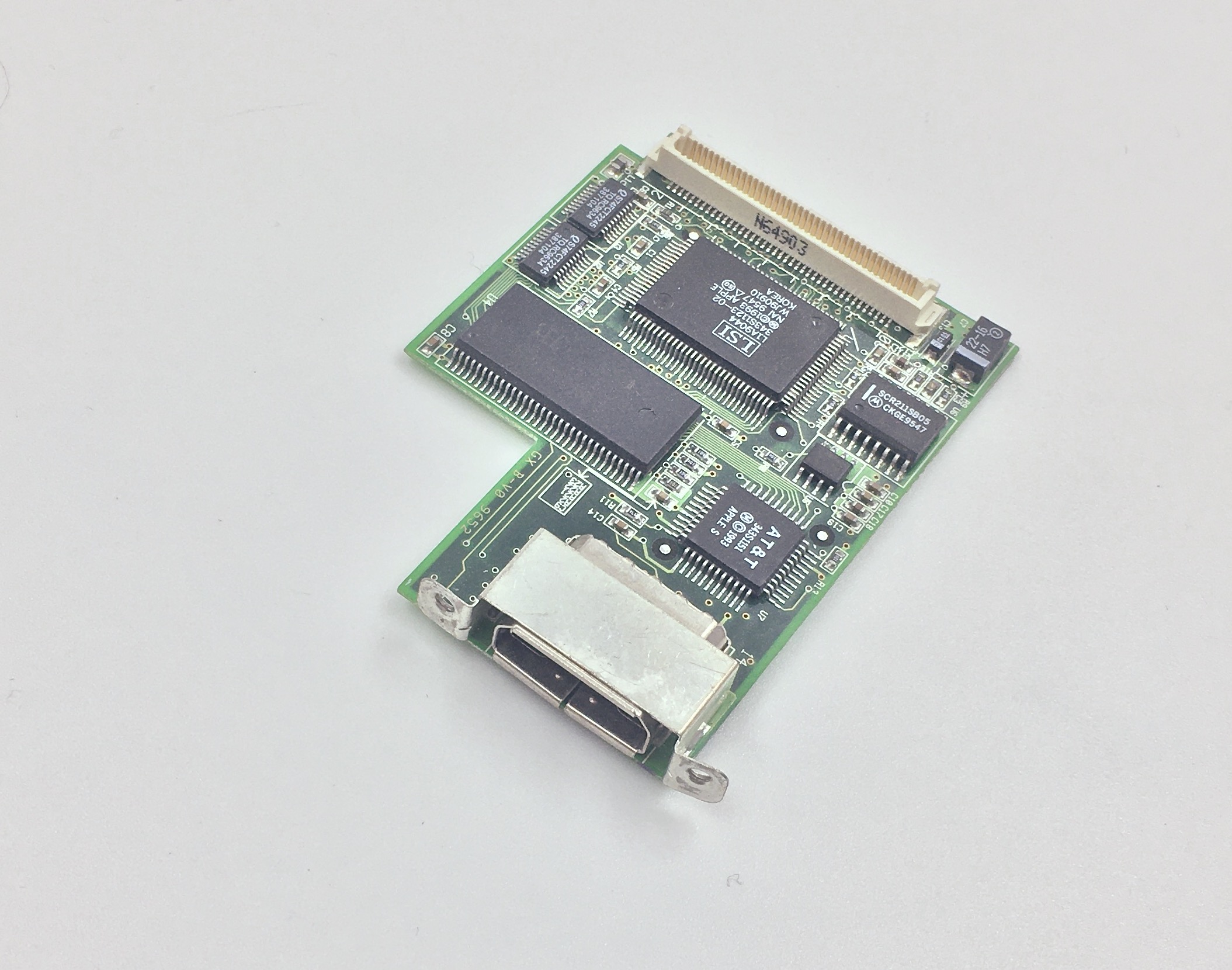

La carte
L’emplacement interne

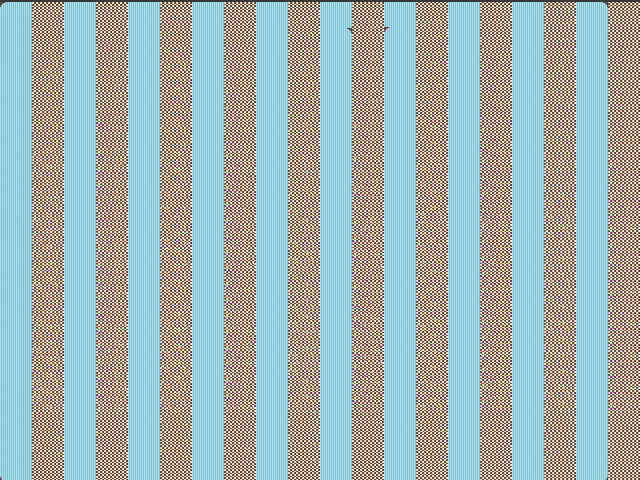

Le résultat à l’écran

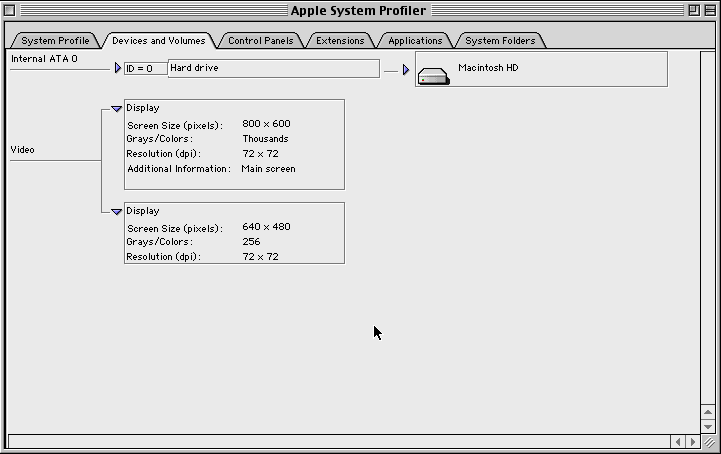

La carte est bien détectée
En fait, elle affiche une image brouillée au démarrage, et j’ai forcé en 67 Hz ou en 60 Hz avec un adaptateur. Je vois quelques morceaux d’images quand j’essaye de modifier la définition, donc je suppose que la mémoire a un problème. Mac OS semble bien voir la carte et les captures d’écran donne bien les deux écrans, donc la carte est vraisemblablement défectueuse. Dommage.
Si j’en trouve une autre un jour, on en reparlera.
