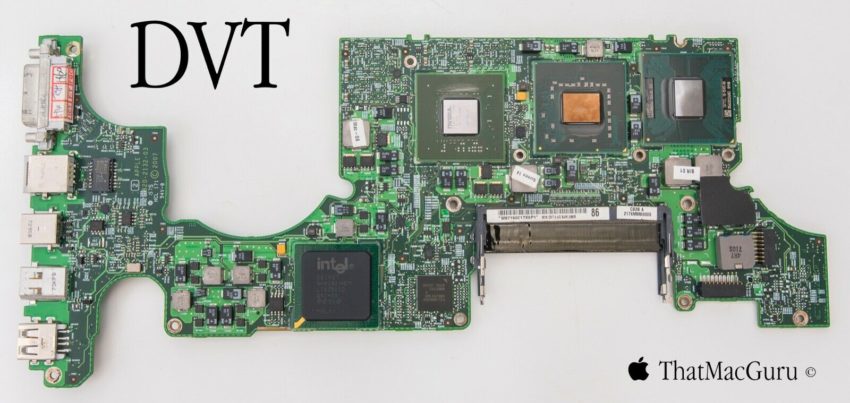

Vu sur eBay, un prototype de carte mère de MacBook Pro 17 pouces, dans sa version 2007. Le vendeur la propose pour 200 $.

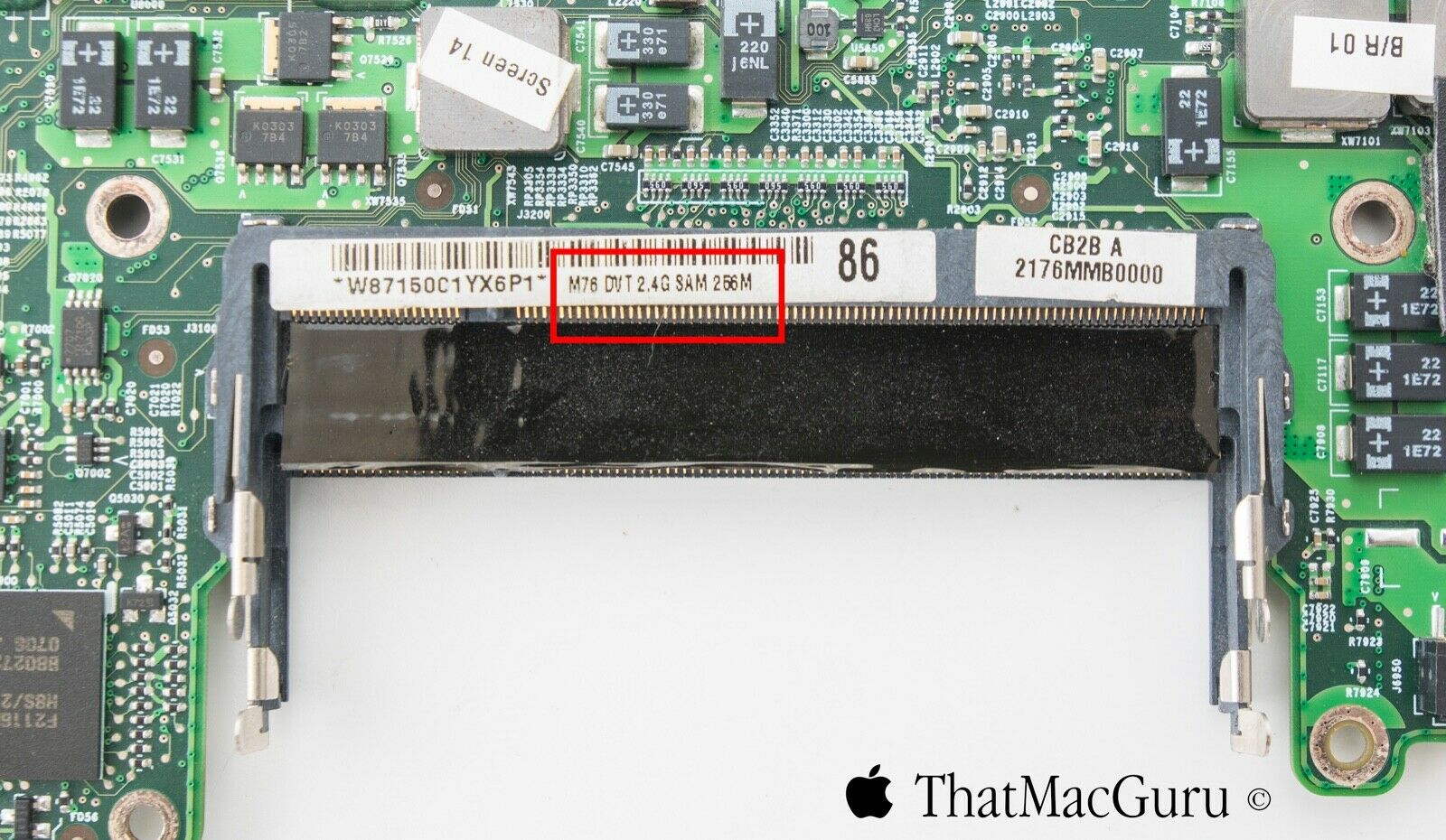

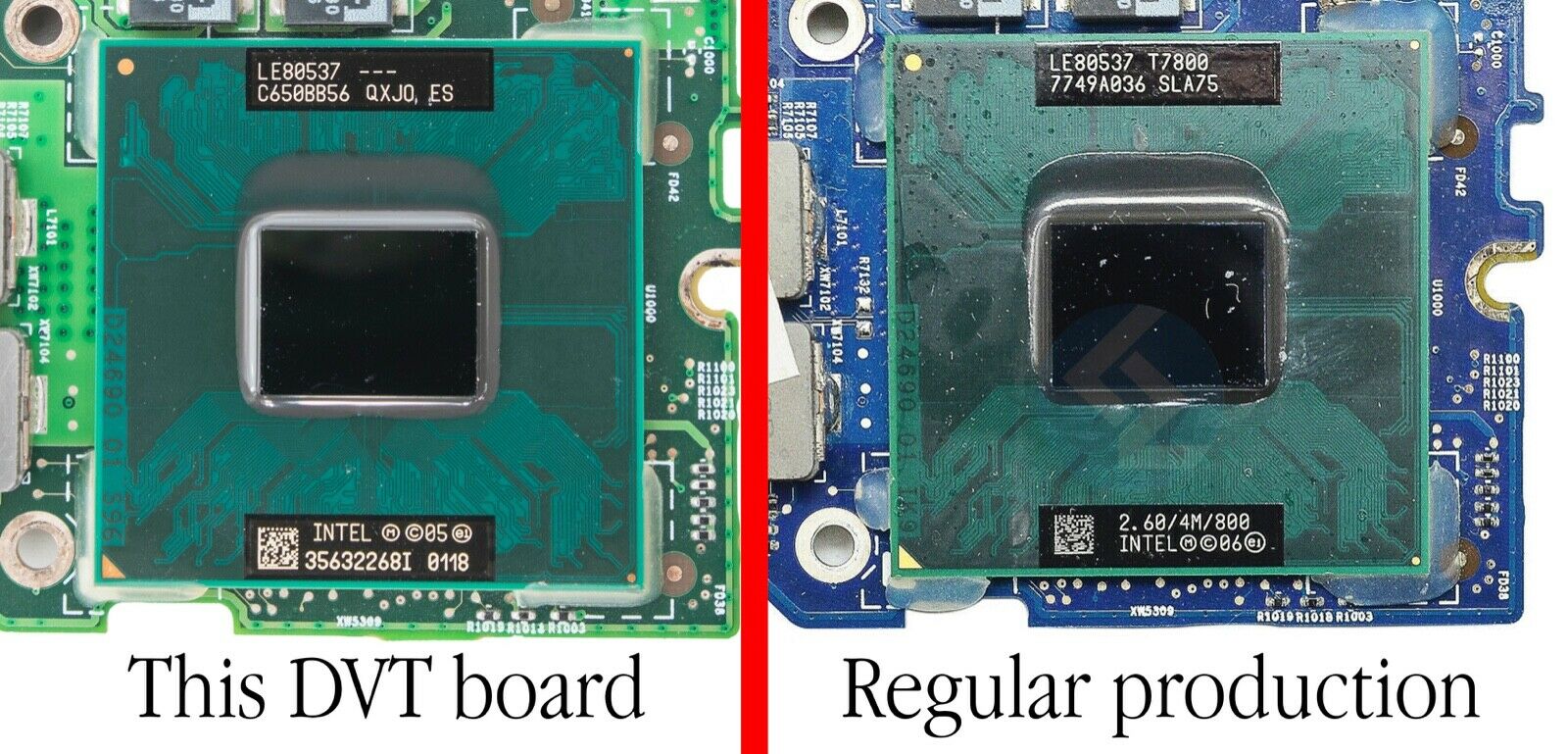

En dehors de la couleur verte inhabituelle (même si le rouge est plus courant pour les prototypes), la carte intègre quelques connecteurs de debug. La photo ne permet pas de vérifier le modèle de GPU, mais la taille et la marque (nVidia) ne laissent pas trop de doutes sur le fait qu’il s’agit du G84 (GeForce 8600M) de la version finale. Vu la fréquence, le CPU est a priori un Core 2 Duo T7700, un modèle avec deux coeurs à 2,4 GHz. Pour le reste, rien de spécial.

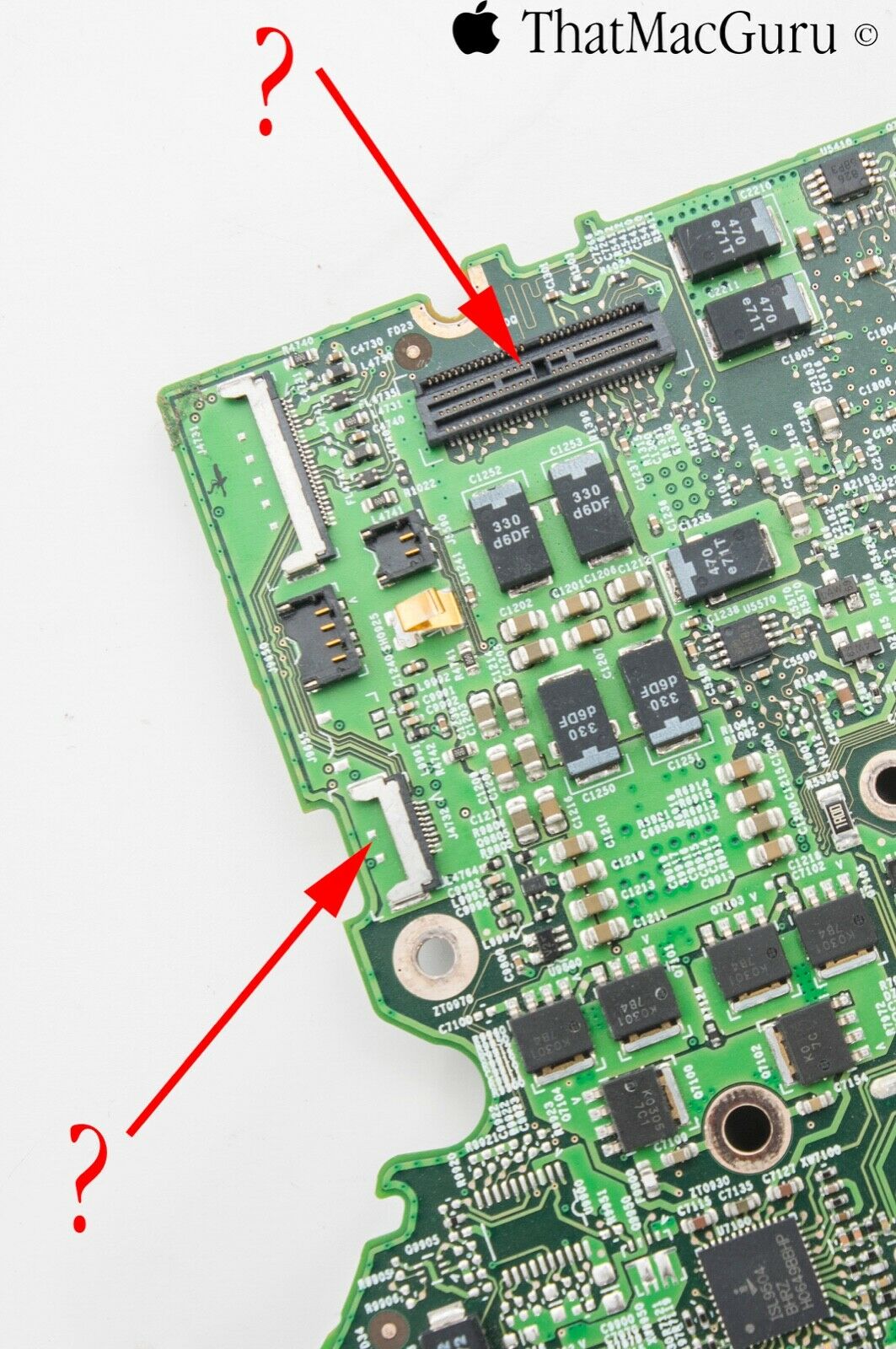

Un lecteur (merci Alex) a trouvé le schéma de la carte en question (Mantaro) et il y a donc un connecteur XDP (un connecteur de debug Intel) et le connecteur pour une carte SIM.
Le connecteur en bas à gauche est marqué J4732. D’après le schéma, c’est un connecteur pour carte SIM.
Cet article de MacRumors parle de cette connexion 3G fantasmé, mais jamais implémentée sur les MacBook Pro de la même génération: https://www.macrumors.com/2011/08/14/photos-of-a-prototype-macbook-pro-with-integrated-3g-cellular-data/
Ils précisent: « The seller also notes that the remnants of the SIM-card connectivity remain on the production motherboards but are not populated. »
Je pense donc qu’on doit retrouver le même connecteur, ou au moins l’emplacement de celui-ci sur les cartes de production. J’en ai pas sous la main pour confirmer…
Quand au connecteur du dessus, c’est effectivement un port de debug. Sur le schéma, il est nommé XDP (eXtended Debug Port). Il semble que c’est un port de debug développé par Intel pour ses propres processeur. Le schéma que j’ai le précise aussi:
« Use with 920-0451 adapter board to support CPU, NB & SB debugging. »
Je vous ai fait un mail avec tout ces infos ;-)
