Dans les années nonante, Apple a commencé à utiliser le SCSI pour les disques durs de ses PowerBook, avant de passer à l’IDE. Mais un modèle accepte les deux types de disques : le Duo 2300.
De ce que j’ai trouvé comme information, les PowerBook Duo 2300c vendus par Apple utilisaient des disques durs IDE, comme pas mal de PowerBook sortis à la même époque. Mais, comme cette page issue du site d’Apple le montre (je n’ai pas retrouvé l’adresse originale), la carte mère gérait les deux technologies. C’est bien visible aussi dans les documents Apple destinés aux techniciens.

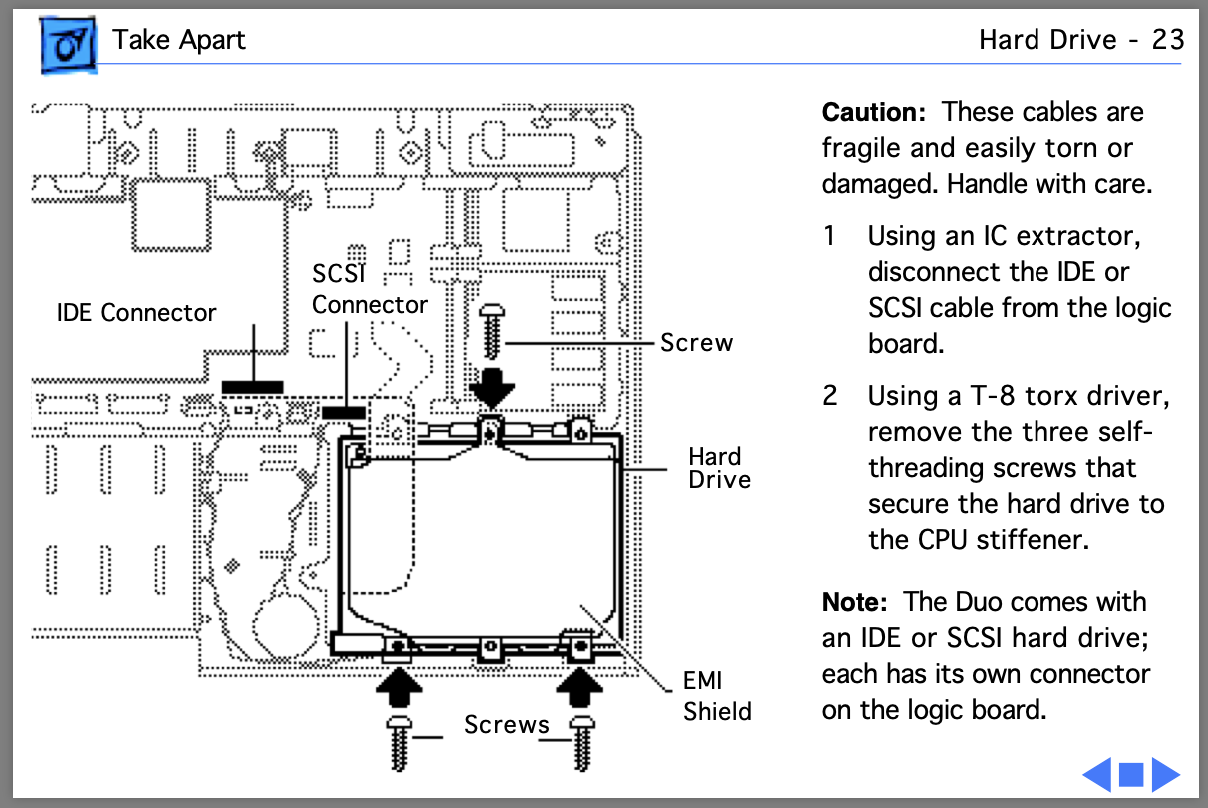

IDE et SCSI

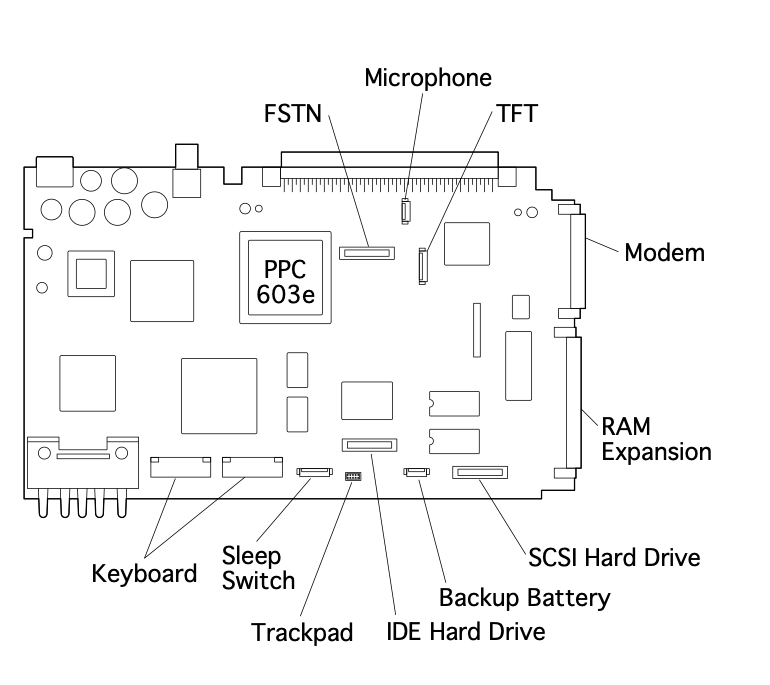

IDE et SCSI

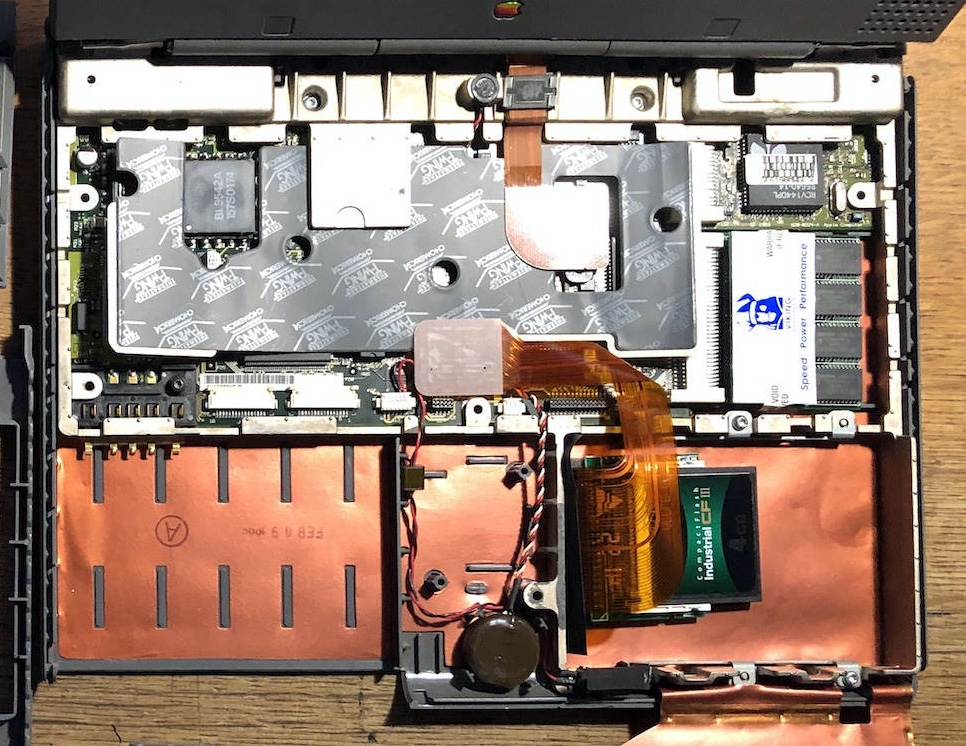

L’IDE permet d’installer une carte CompactFlash (l’image vient du site de GPB)

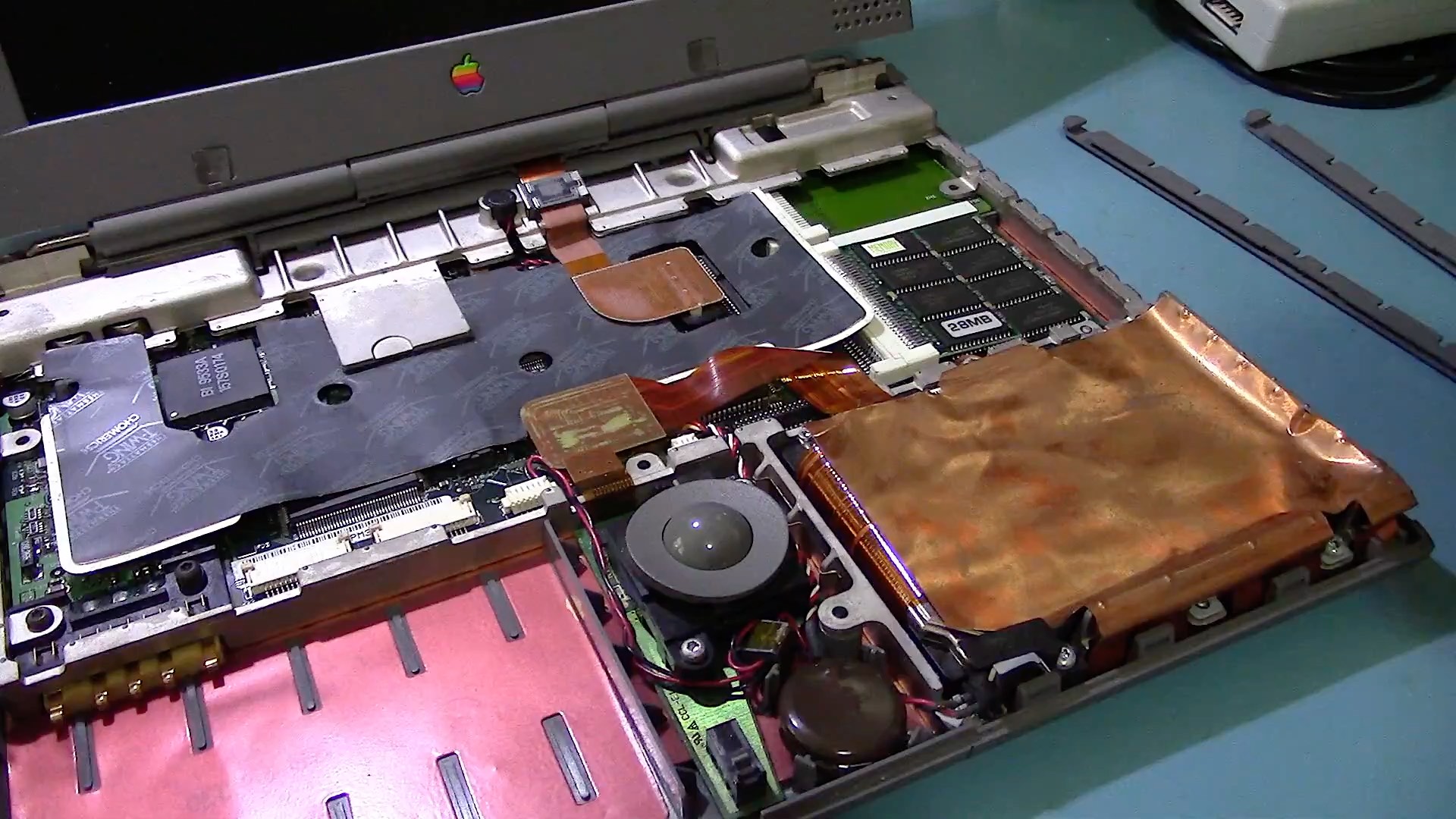

Une version IDE (issue de cette vidéo)
Maintenant, pourquoi intégrer une prise pour du SCSI interne ? Pour une bonne raison : le kit d’upgrade. Oui, parce qu’Apple proposait à l’époque de mettre à jour un PowerBook Duo (les séries 200) en lui greffant une carte mère de PowerBook Duo 2300 pour passer au PowerPC. Le kit (M3171LL/A) comprenait une carte mère, un chargeur, le bas du boîtier, quelques stickers pour indiquer qu’il avait été mis à jour… mais pas de disque dur, d’écran, etc. Il fallait donc intégrer le nécessaire pour récupérer le disque dur des PowerBook Duo 200, qui utilisaient un disque dur SCSI. Pour tout vous dire, je n’ai pas trouvé de photos de l’intérieur d’un PowerBook Duo mis à jour.
Le kit d’upgrade ne contient pas de disque dur
Pas de HDD

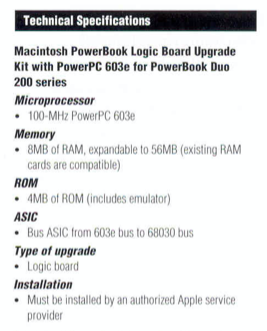

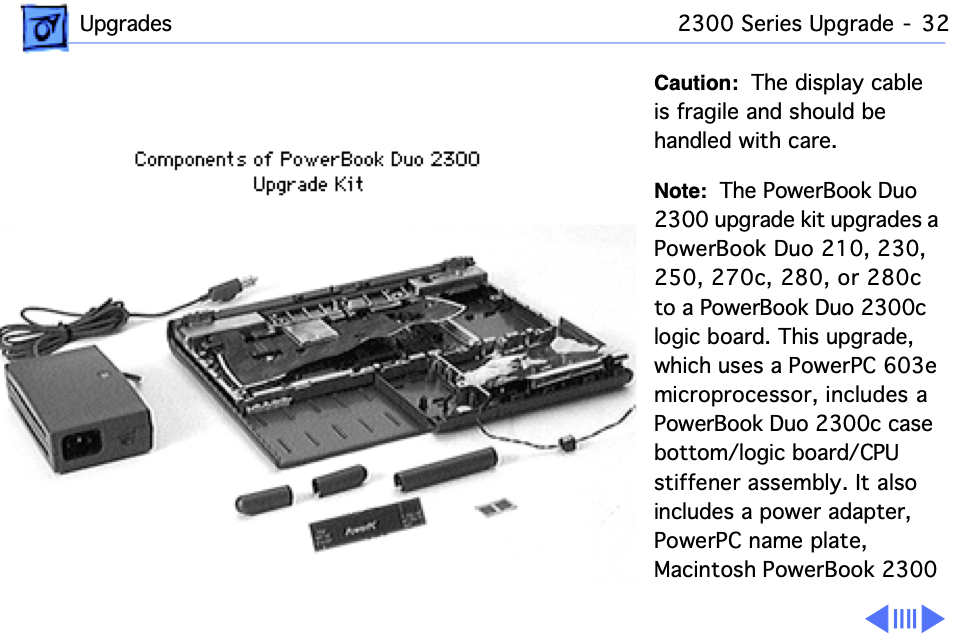

Le kit d’upgrade

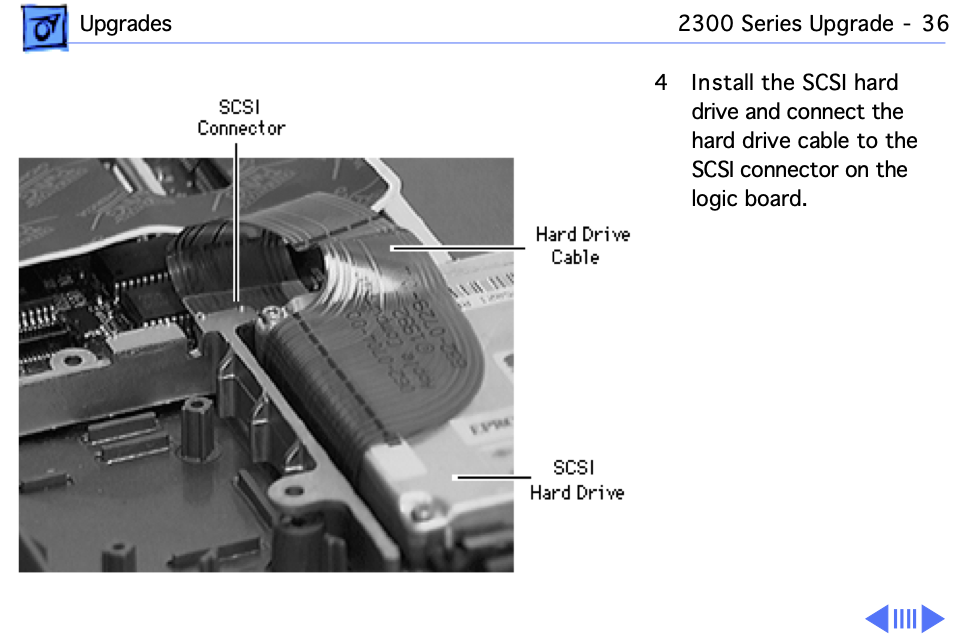

Installation du disque dur SCSI

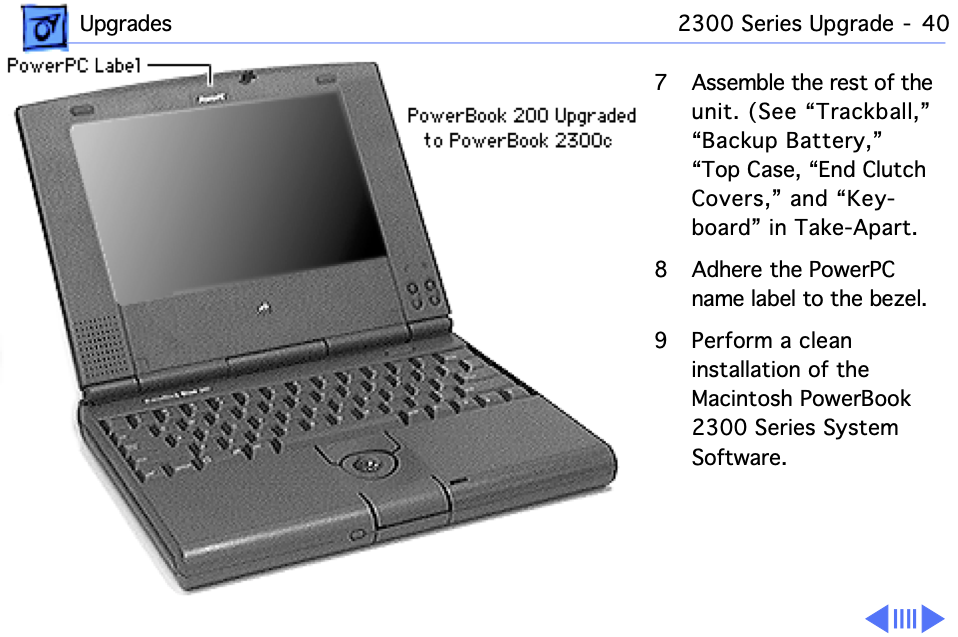

Quelques modifications visuelles
Alors, assez logiquement, la nappe de connexion n’est pas la même, et je doute qu’il soit réellement possible d’en trouver une actuellement. Et la majorité des PowerBook 2300 utilise un disque dur IDE : les modèles avec un disque dur SCSI sont des modèles mis à jour, ce qui est plutôt rare. Il y a d’ailleurs une bonne raison : pour permettre la mise à jour, la carte mère du PowerBook Duo 2300 est assez limitée. Le PowerPC 603e à 100 MHz est sur un bus 32 bits à 33 MHz, ce qui réduit significativement les performances, même par rapport à un simple PowerBook 5300, par exemple. Mais ce choix permettait notamment de réutiliser la RAM des PowerBook Duo en 68K, pour justement le kit de mise à jour.
Bravo ! tu es bien plus curieux que moi, et pourtant j’en ai démonté des Duo ;-)
Effectivement je ne m’étais pas demandé à quoi servait ce connecteur sur le 2300c, pourtant au même endroit sur les Duo 68k il y a la prise de la nappe SCSI (donc il suffit d’une nappe standard de Duo 68k).
Et les 2 interfaces fonctionnent simultanément. J’ai branché un disque dur de Duo 230 avec sa nappe sur le connecteur SCSI d’un 2300c (celui de la photo avec la CF) et les 2 apparaissent sur le Finder, la CF et le HD.
