J’ai un Elgato Game Capture HD depuis un moment, mais j’avais un souci : cette carte d’acquisition est efficace pour de l’analogique, mais elle nécessite des adaptateurs qui n’étaient pas dans la boîte. Mais en réalité, on peut tricher un peu, surtout si on a l’adaptateur composante.
Habituellement, j’utilise le Video Capture de la même marque, mais il a le défaut de redimensionner tous les contenus en 640 x 480, même ceux en PAL (qui ont une définition plus élevée). Le Game Capture HD, lui, capture bien en 576i, mais il y a un problème : il n’arrivait qu’avec un adaptateur composante.

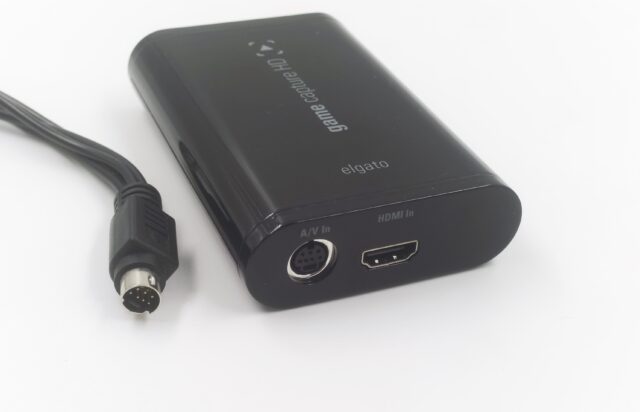

La prise du boîtier de capture

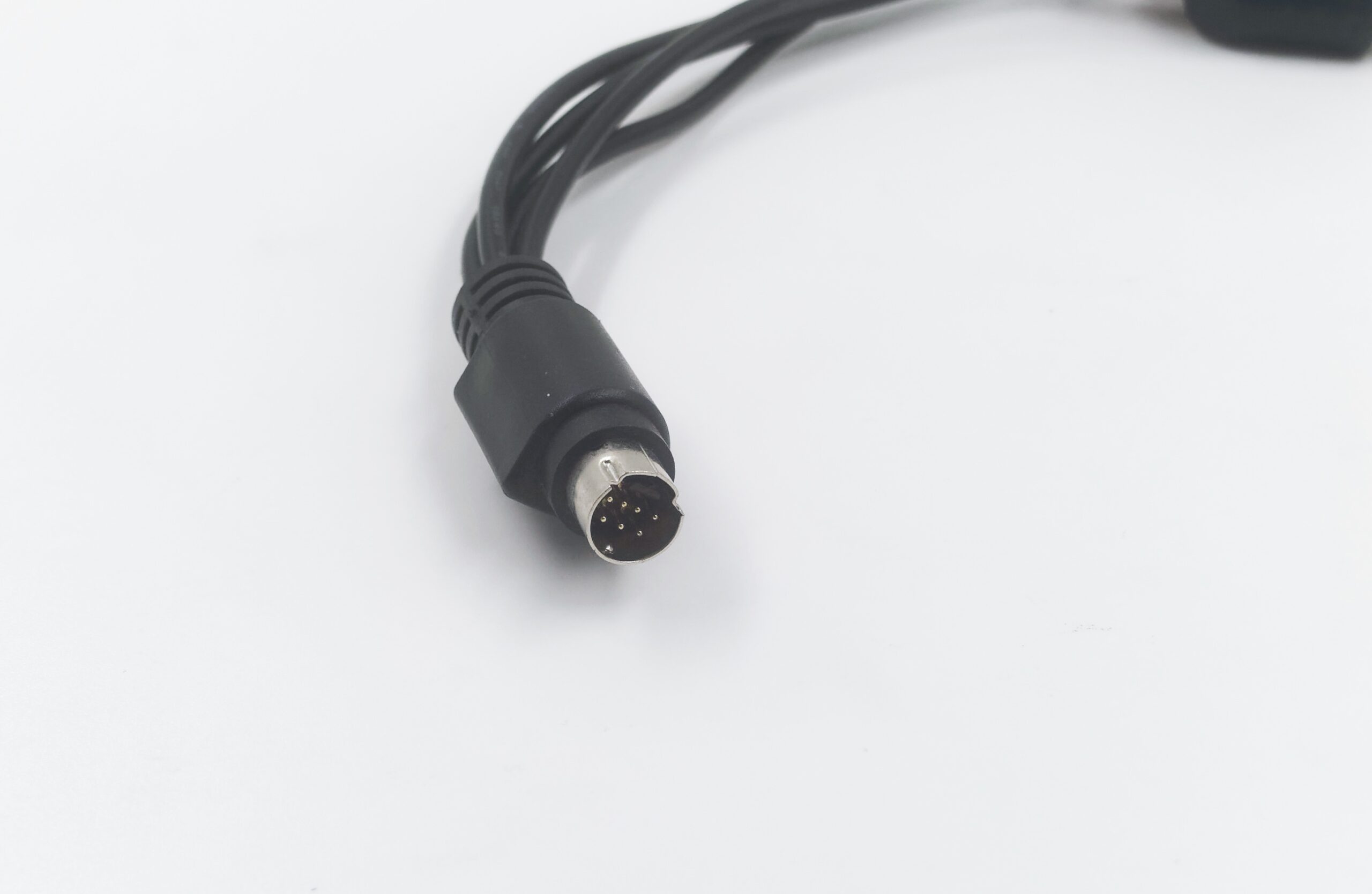

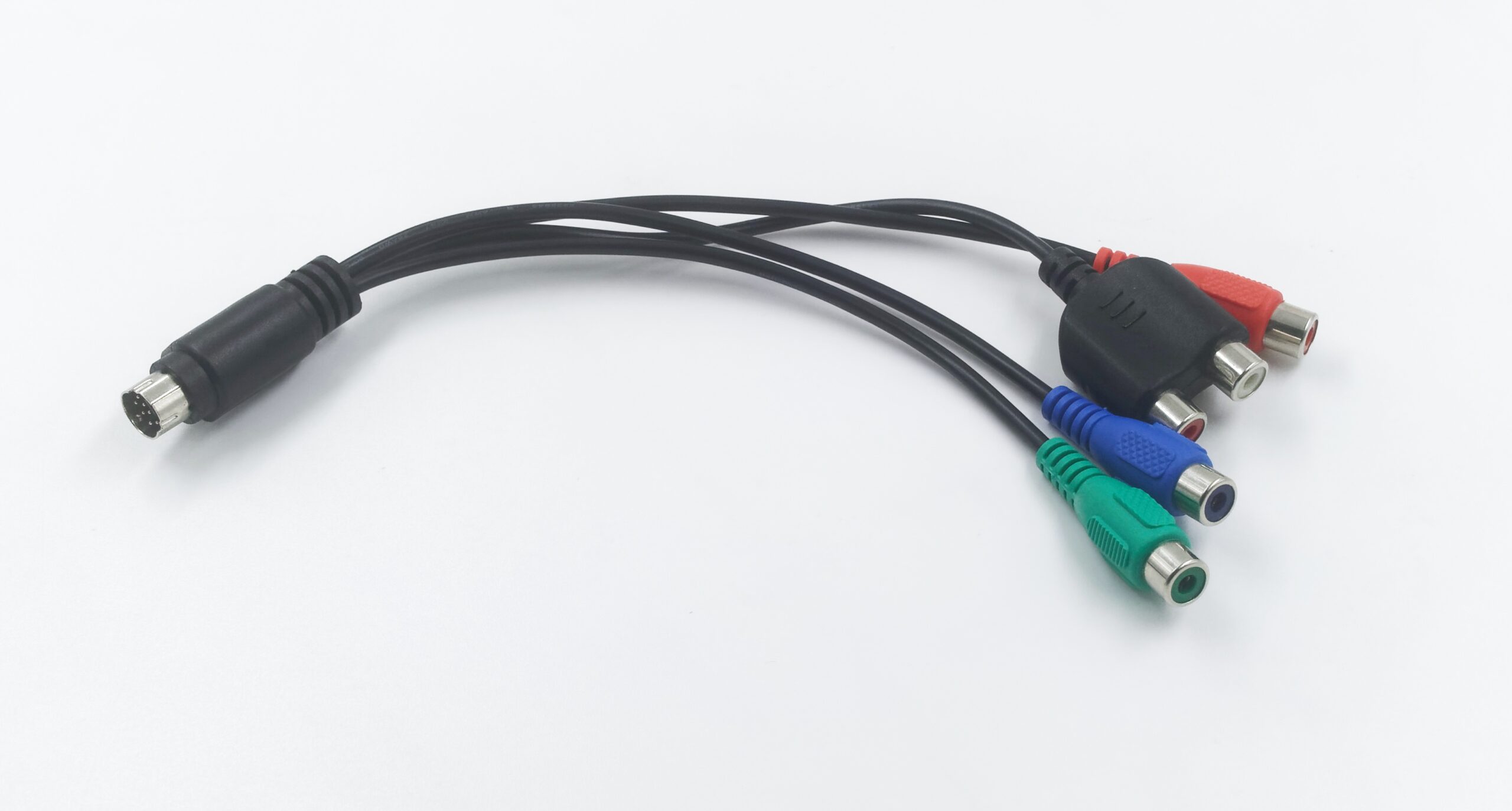

L’adaptateur fourni
La prise Mini DIN 7
Je m’explique : le boîtier capture du HDMI mais aussi de l’analogique, via une prise Mini DIN 7 broches. Dans la boîte, on ne trouvait qu’un adaptateur pour la PlayStation 3 (en analogique) et un adaptateur pour un signal composante (YUV). Et pour capturer en composite ou en S-Video, il faut en théorie des câbles optionnels, qu’Elgato ne vend plus depuis un moment. Mais dans les deux cas, on peut tricher.
Enfin, le Game Capture HD n’est pas nécessairement la meilleure carte de capture, dans le sens où le boîtier compresse en H.264 matériellement, mais ça simplifie l’acquisition et la compression n’est pas très forte (c’est du 30 Mb/s sur les fichiers).
Le composite
Pour le composite, il n’y a rien de spécial à faire si vous avez l’adaptateur composantes : c’est documenté. Il suffit de relier la prise composite (jaune, généralement) à la prise composante rouge. Une fois que c’est fait, il faut régler l’interface du logiciel sur composite et ça devrait marcher.

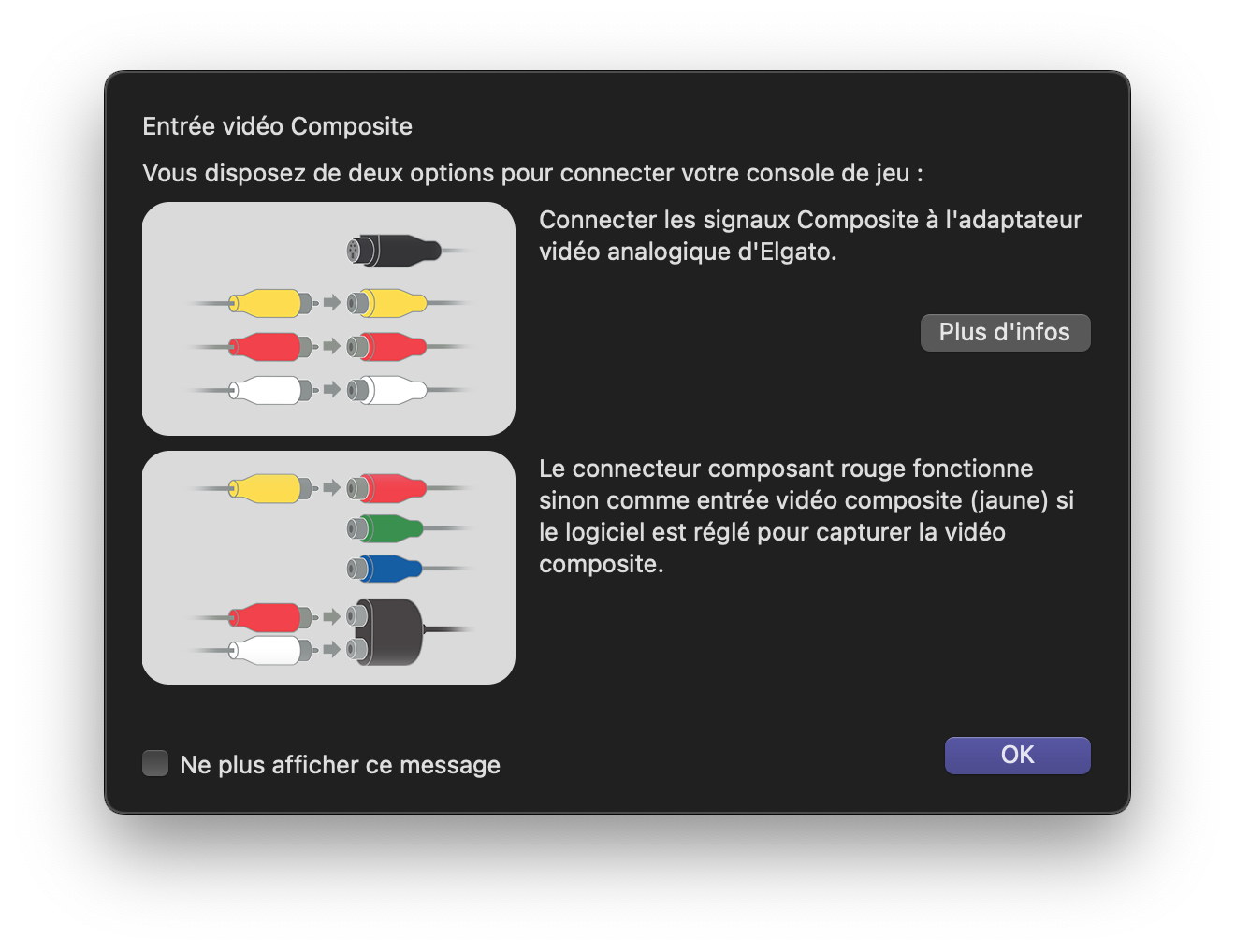

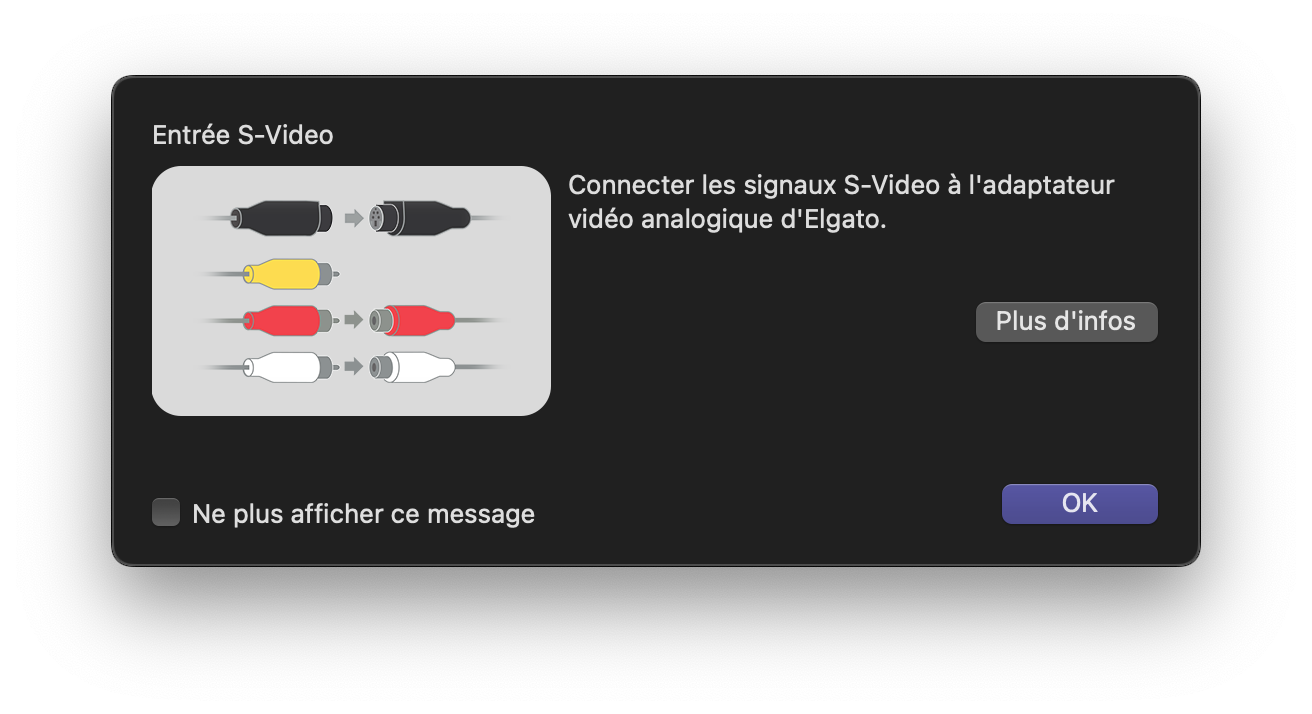

C’est annoncé dans le programme.
Dans ce cas de figure, il n’y a rien de spécial à faire, le programme configure juste la prise pour utiliser la bonne entrée.

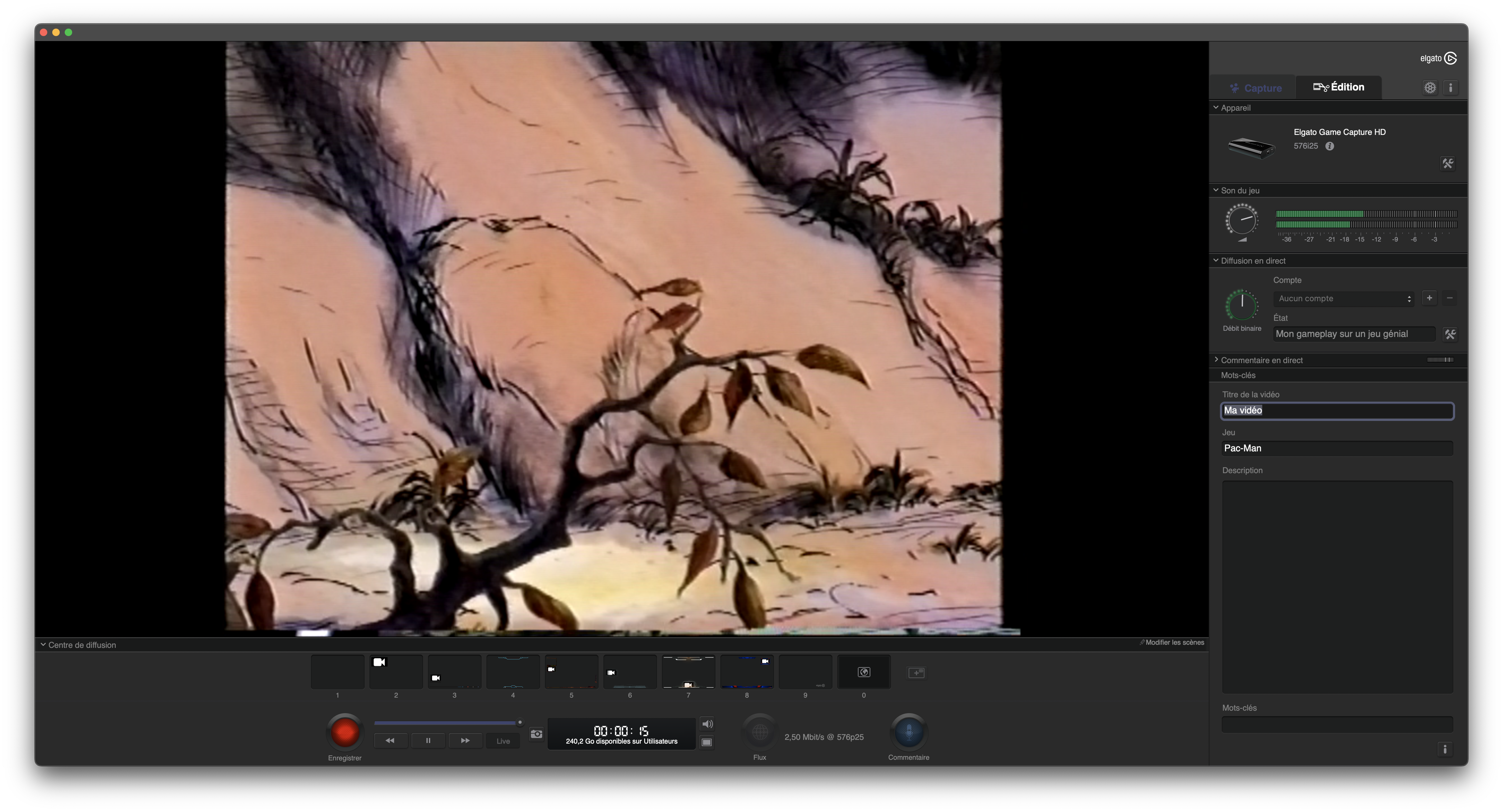

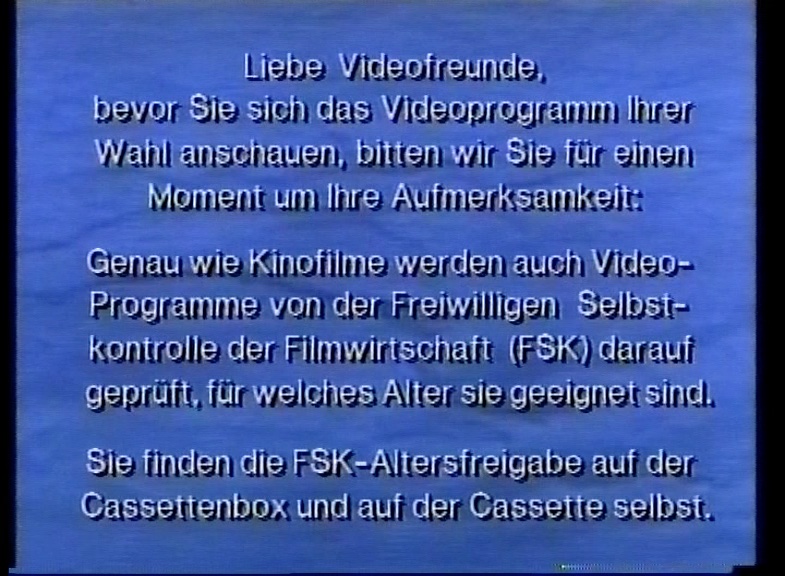

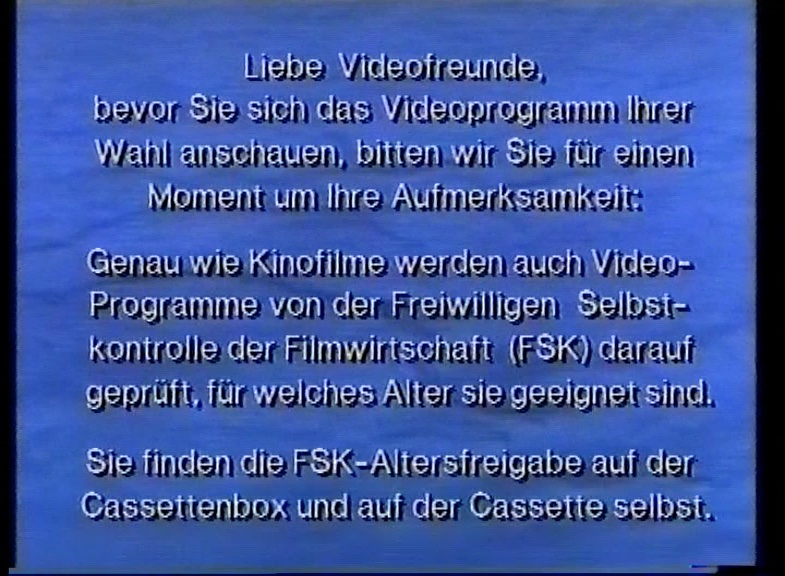

On en 576i sur une VHS

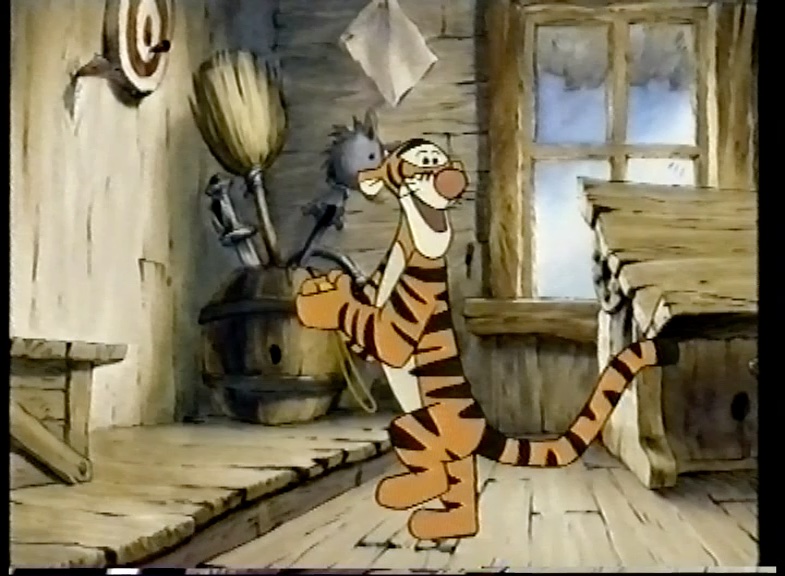

Tigrou en composite
Le S-Video
Pour le S-Video, c’est plus compliqué. L’adaptateur Elgato existe, mais il est rare (je n’en ai pas trouvé en vente). Mais ce site donne quelques solutions.
L’adaptateur Elgato est introuvable
La première est bête et méchante : insérer directement le câble S-Video (Mini DIN 4) dans la prise du boîtier. Ca fonctionne, mais on perd la possibilité d’enregistrer l’audio, qui passe par les autres broches de la prise. Il est possible de modifier l’intérieur du boîtier pour récupérer l’audio sur un prise jack, mais ce n’est pas très pratique (le site l’explique).

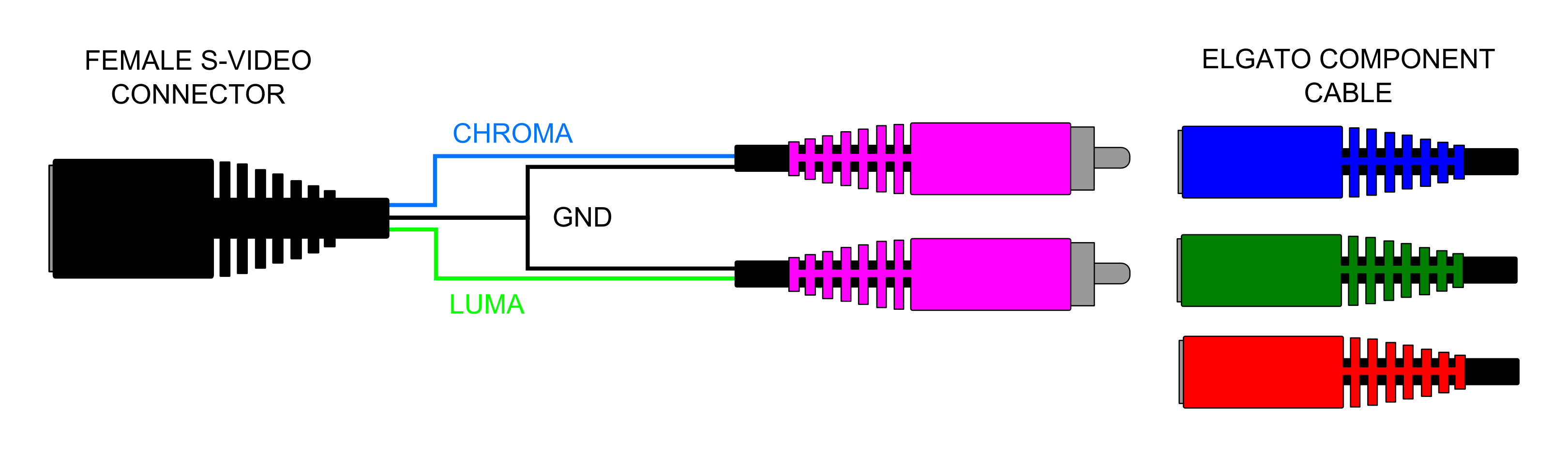

La seconde demande un peu de matériel, mais est plus simple : elle passe par l’adaptateur composante fourni. Il faut relier broche de la luminance de la prise S-Video à la prise verte de l’adaptateur composante, la broche de la chrominance à la prise bleue, et relier les masses. Je suis passé par une plaque de développement et deux adaptateurs RCA avec des vis. Je n’en ai pas trouvé pour la prise mini DIN 4, mais des câbles DuPont suffisent pour la liaison.
Le montage

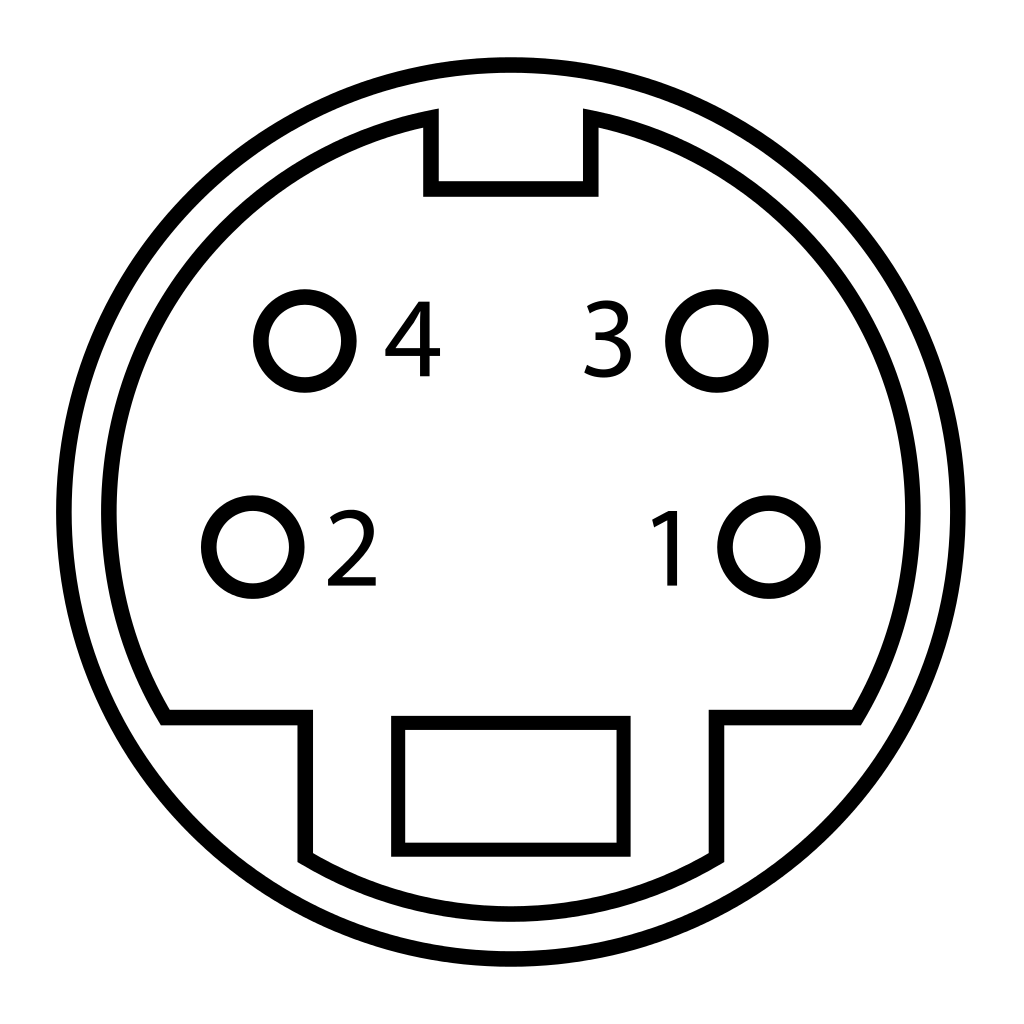

La prise S-Video (Wikipedia). 1 : la masse de la luminance, 2 : la masse de la chrominance, 3 : luminance, 4 : chrominance
Comme pour le composite, on peut ensuite capturer en 576i une fois que c’est réglé sur l’entrée S-Video dans l’interface.
Tigrou en S-Video

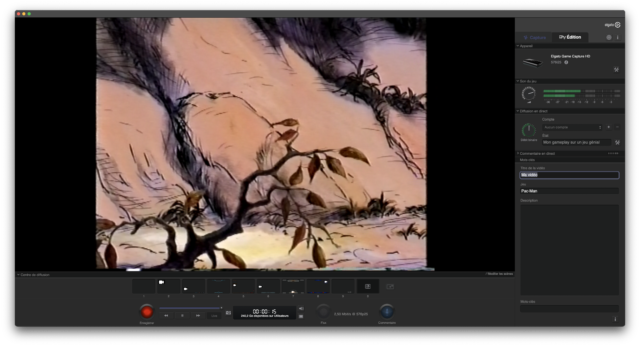

Tigrou S-Video

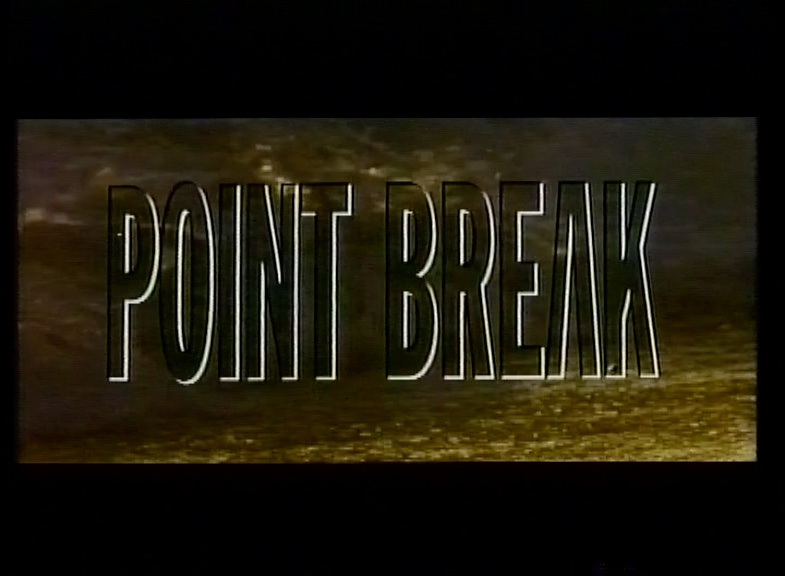

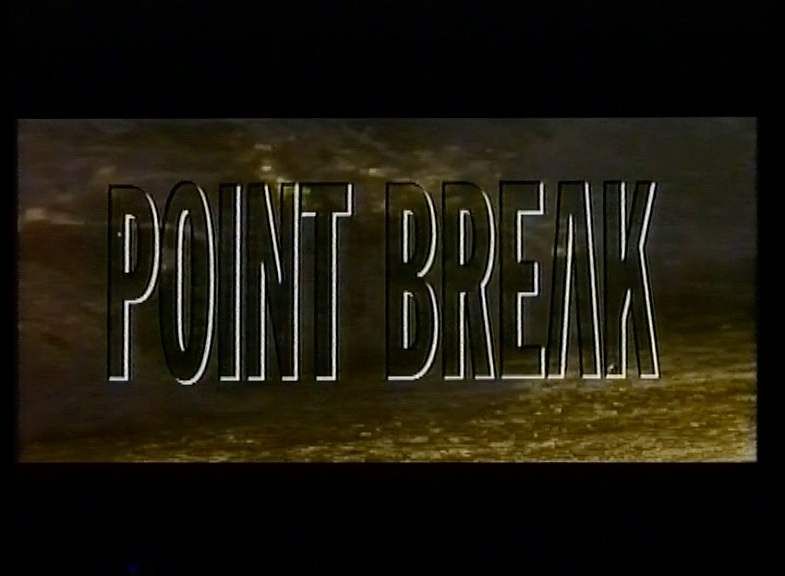

Pour comparer, j’ai pris ma cassette S-VHS de Point Break, avec un magnétoscope S-VHS.

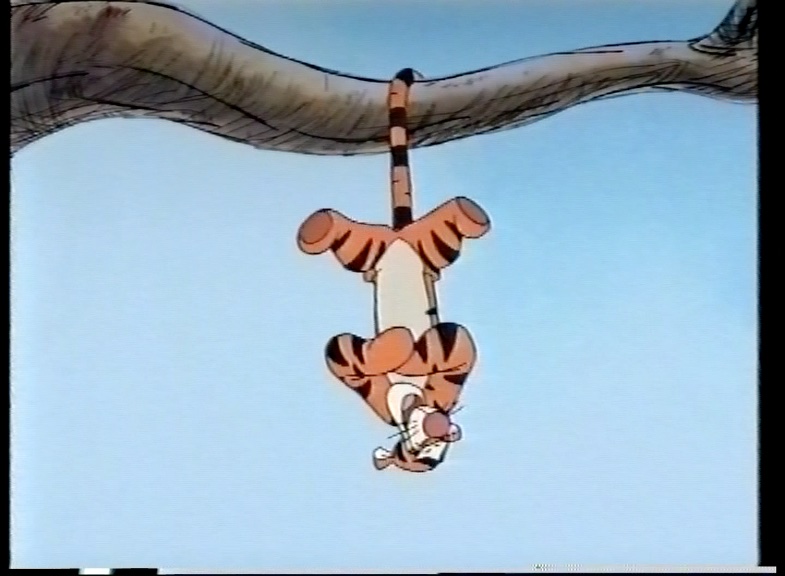

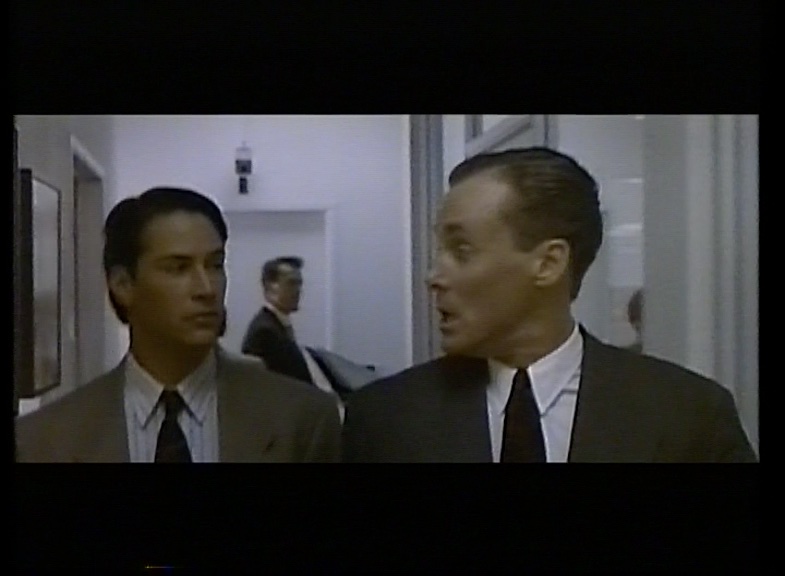

Composite

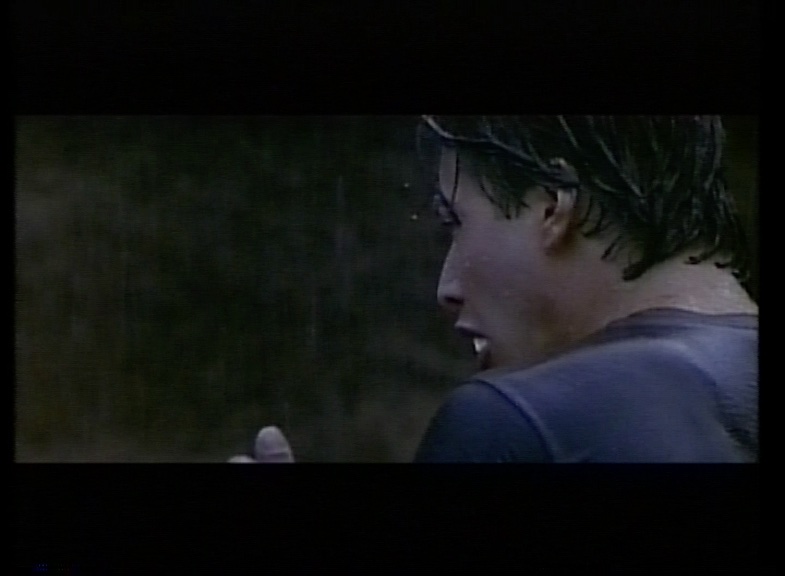

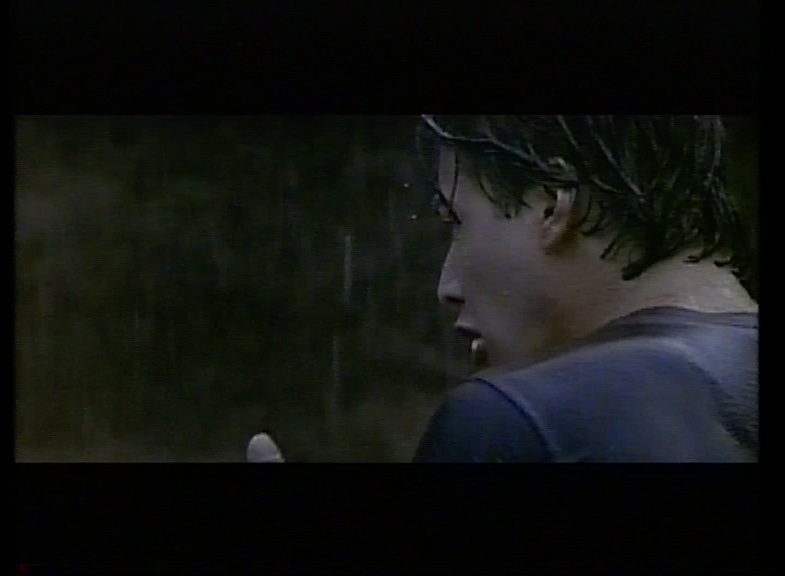

S-Video
Composite
S-Video
Composite
S-Video
Composite
S-Video
La différence ne saute pas nécessairement aux yeux, mais sur du contenu compatible avec du S-Video, on gagne (un peu) en qualité en lecture. Attention tout de même à un truc : sur les LaserDisc, ce n’est pas nécessairement efficace. Le signal enregistré sur les disques est en effet du composite, donc la sortie S-Video n’amène pas forcément un gain (ça dépend vraiment de la mécanique et des filtres du lecteur).
