Le Power Mac G3 Beige aurait pu avoir de l’USB

Petit truc que j’avais raté : le Power Mac G3 Beige aurait pu avoir de l’USB. Et les traces pour les composants nécessaires se trouvent encore sur certaines des Personality Card.

J’ai vu les informations dans ce sujet sur 68KMLA. La personne explique que la carte Wings « 2 » (820-0923-A) possède un emplacement pour une puce Opti 82C861 – vue dans les iMac et les Power Mac G3 Bleu – et les traces du connecteur USB. Il met même une photo d’un Power Mac G3 avec un port USB.

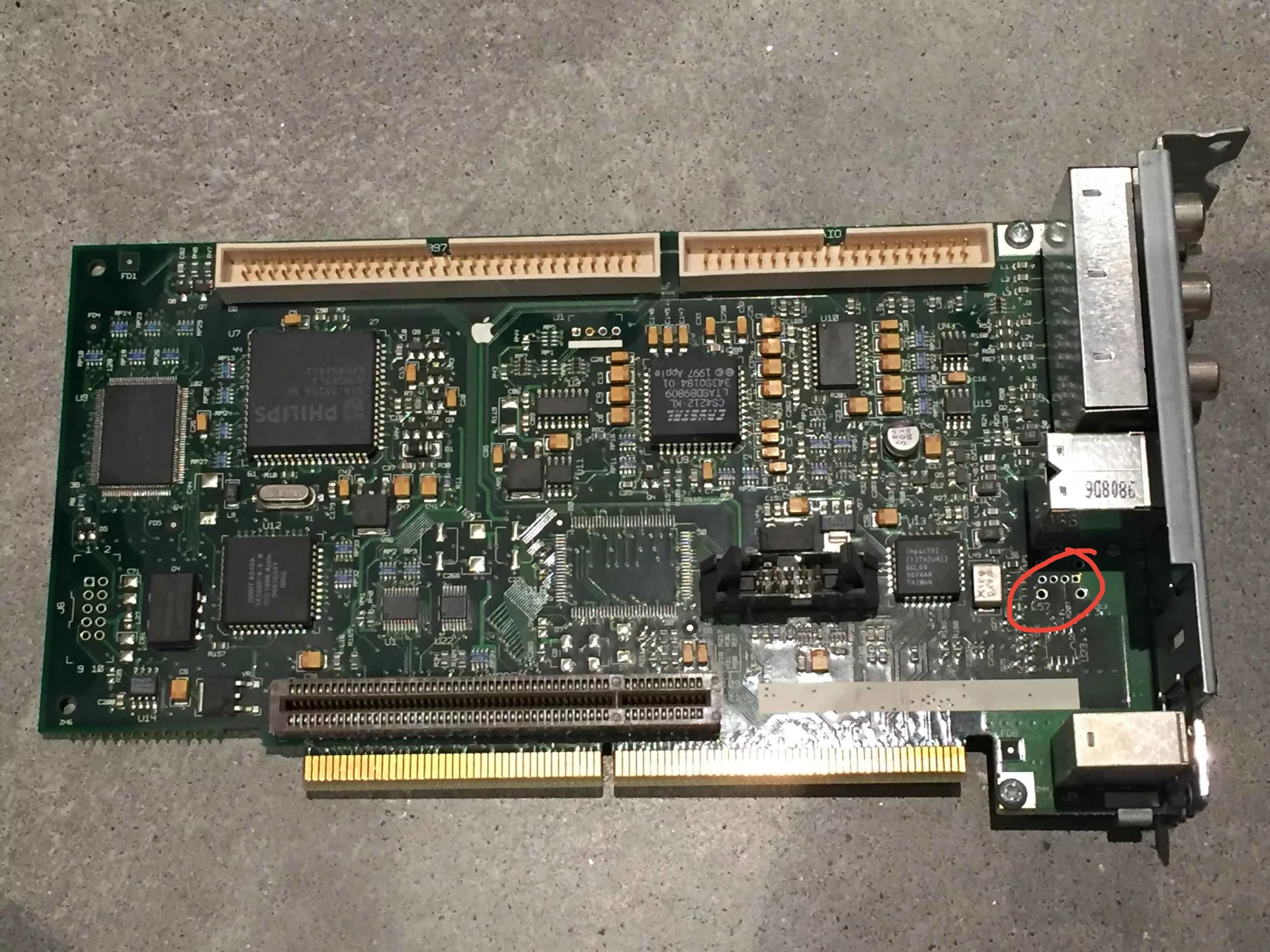

le connecteur sur la carte Wings (vue sur le forum)

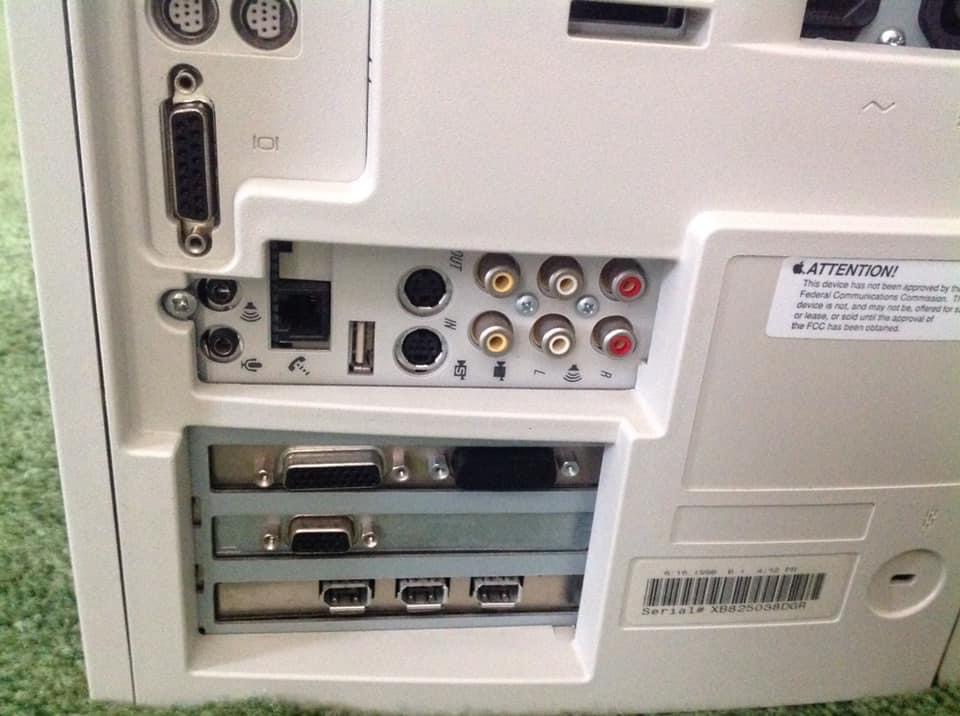

Le prototype vu sur le forum

La phopto m’a intrigué, parce qu’elle me disait vaguement quelque chose. Et c’est normal : c’est probablement la même machine que ce prototype de Power Mac G3 (et pas 9700) vu en 2015.

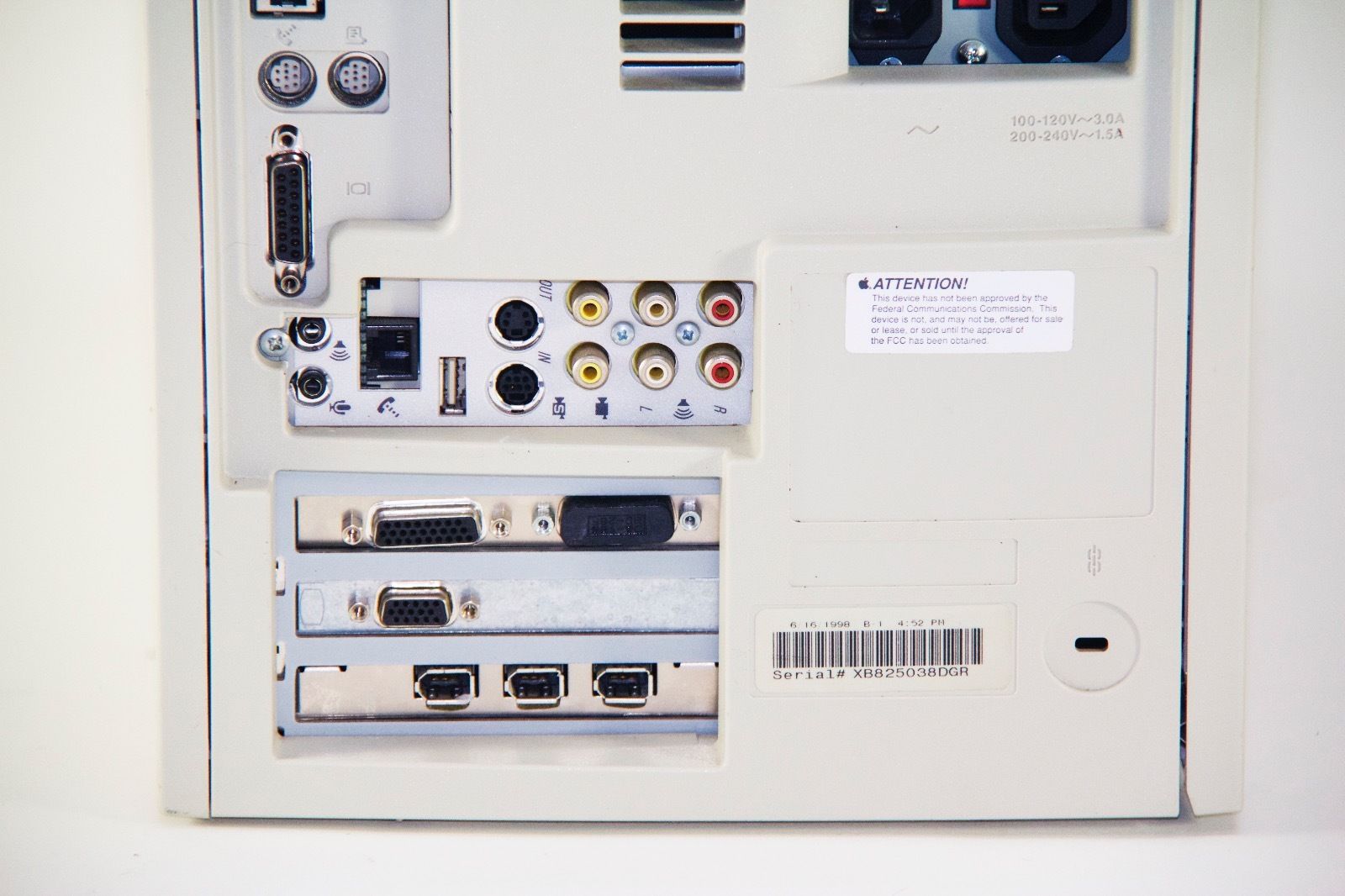

Le prototype vu en 2015

J’ai d’abord cherché une Wings pour vous montrer des photos avant de me rendre compte que je n’ai pas les deux Wings dans mes cartons, juste la première. Mais la carte Whisper « 2 » de 1998 a les mêmes traces. On peut supposer qu’Apple a pensé au départ proposer de l’USB sur le Power Mac G3 lors de sa mise à jour intermédiaire en mai 1998. C’est à cette époque qu’Apple a présenté l’iMac G3, le premier Mac avec de l’USB, donc il n’est pas idiot de penser que le Power Mac G3 aurait pu recevoir la primeur.

Je n’ai pas soudé la puce – je n’ai pas les compétences – mais elle semble de la même taille que la puce d’une de mes cartes PCI en USB. De la même façon, les six broches sont parfaites pour une prise USB perpendiculaires comme dans les photos du prototype et il y a même le marquage qui fait la largeur d’une prise.

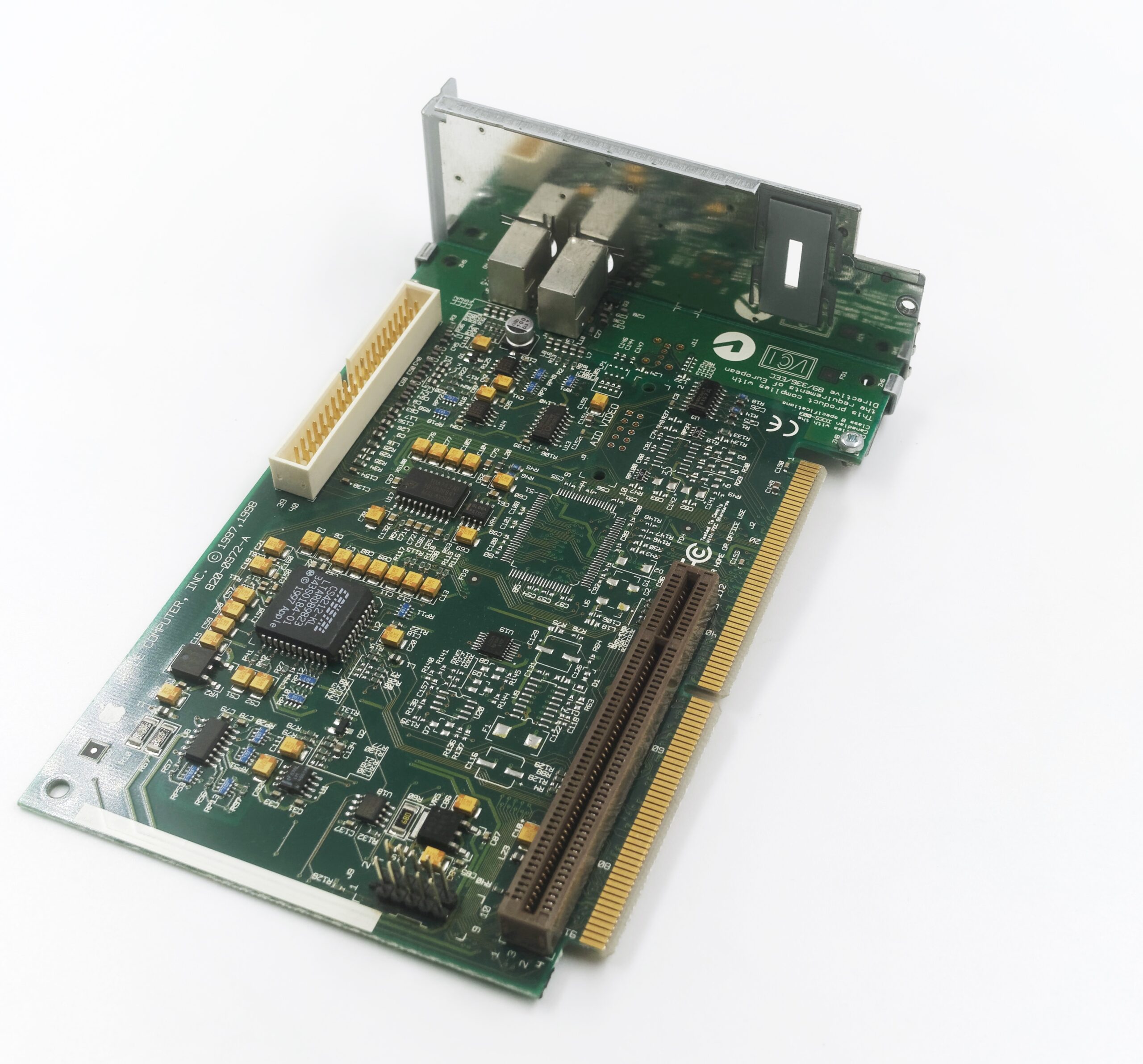

Ma Whisper 2

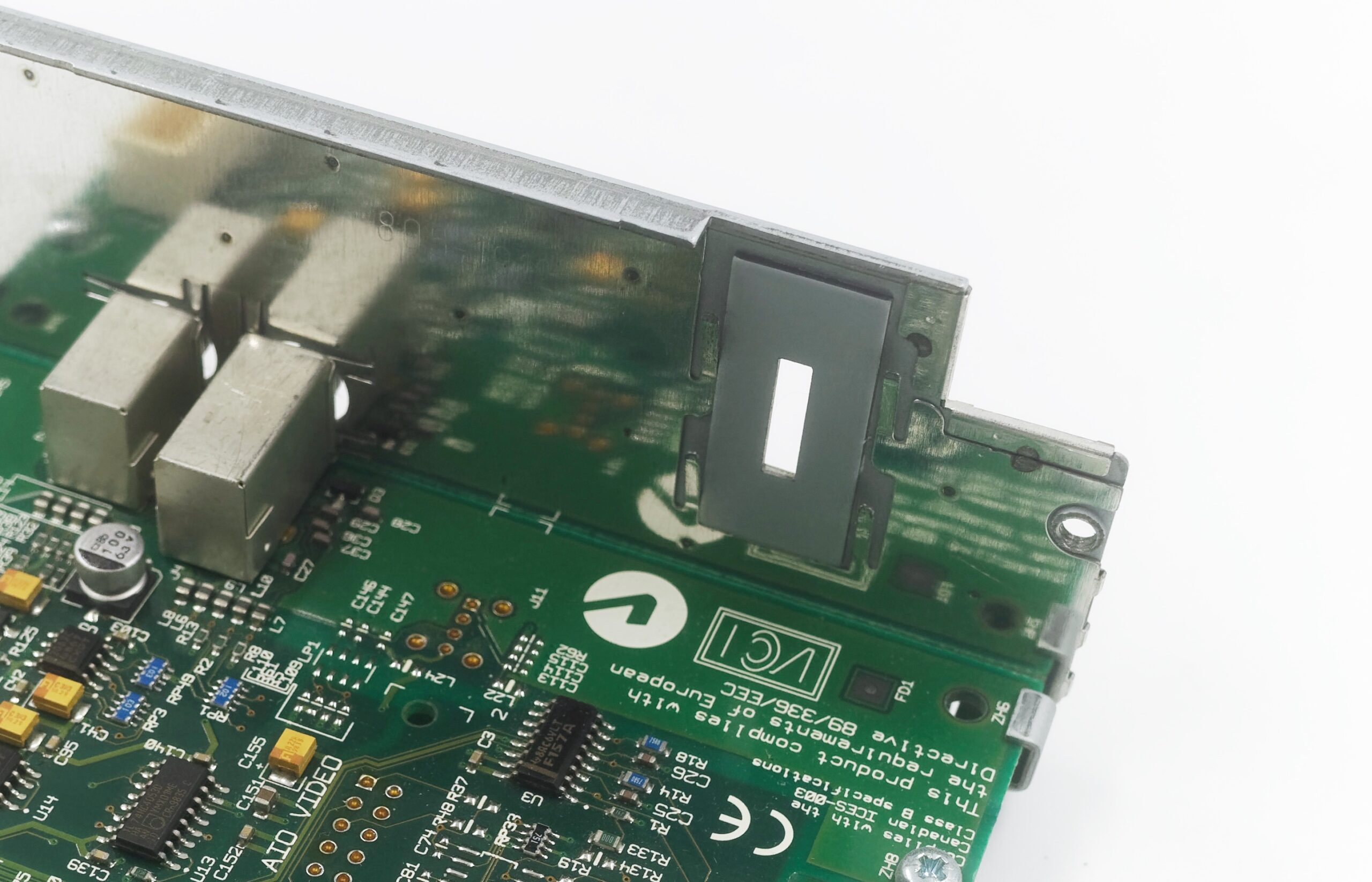

On voit les traces et les indications pour le port USB

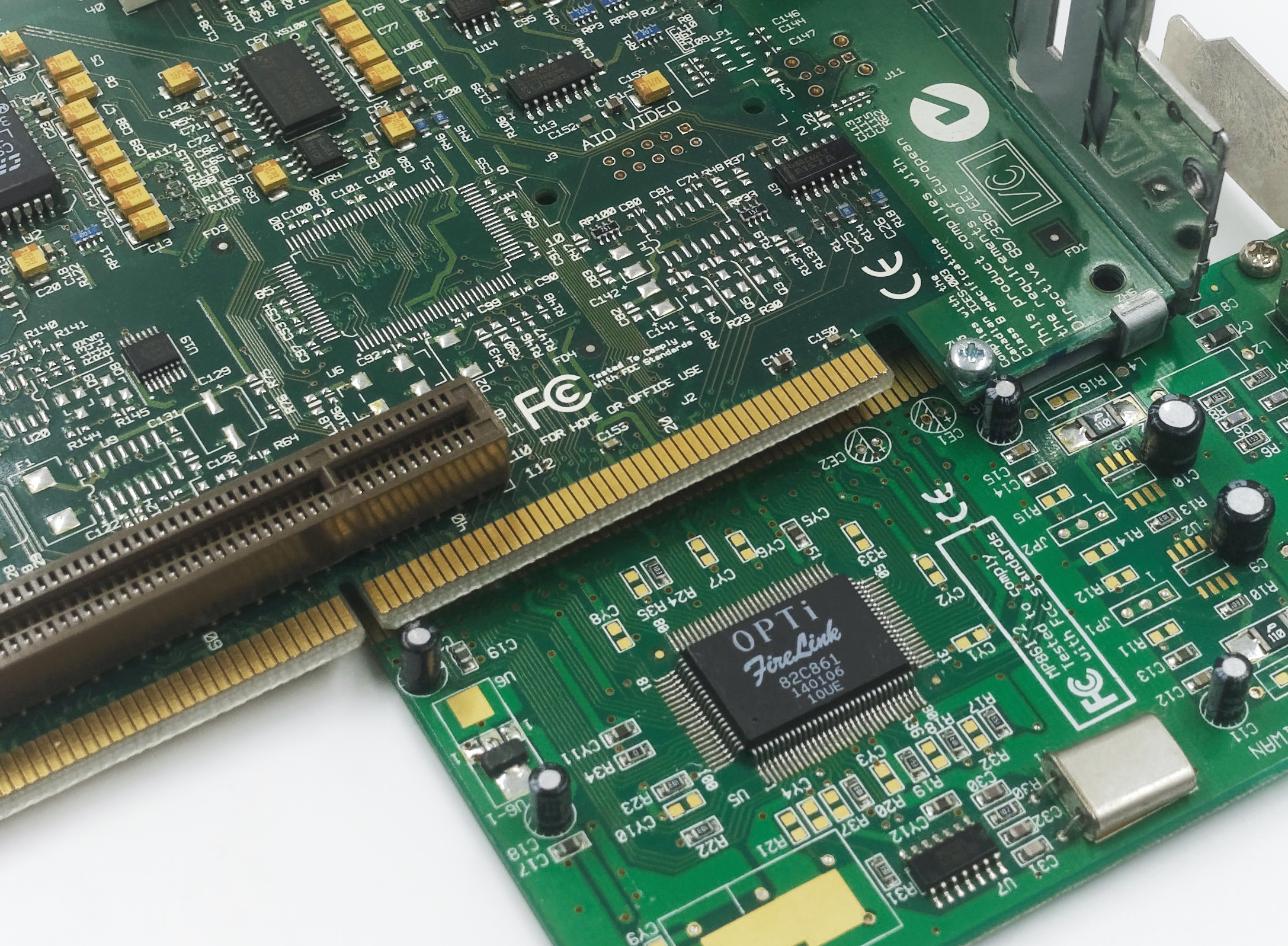

L’emplacement semble parfait pour la puce Opti

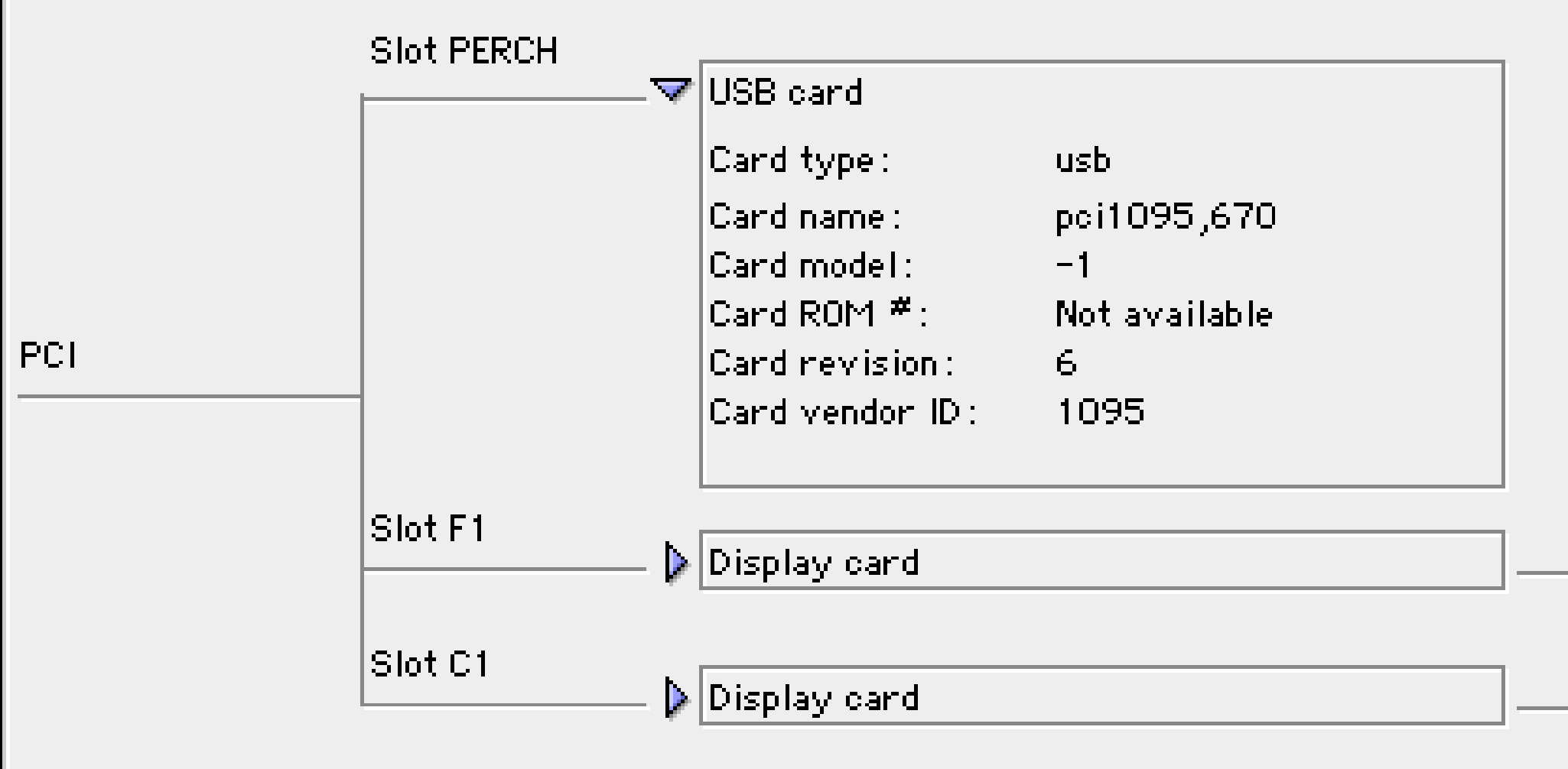

En fait, je dois mettre à jour mon post avant sa publication : une personne a ouvert un second sujet et explique avoir soudé une puce CMD 0670B (visiblement compatible directement avec la Opti) récupérée sur une carte PCI. Et avec quelques ajustements… ça fonctionne. Sur une Whisper, l’USB est bien reconnu au niveau de l’OS. Je suppose qu’on devrait voir rapidement la même carte avec une prise USB : pour le moment, il a uniquement ajouté la puce…

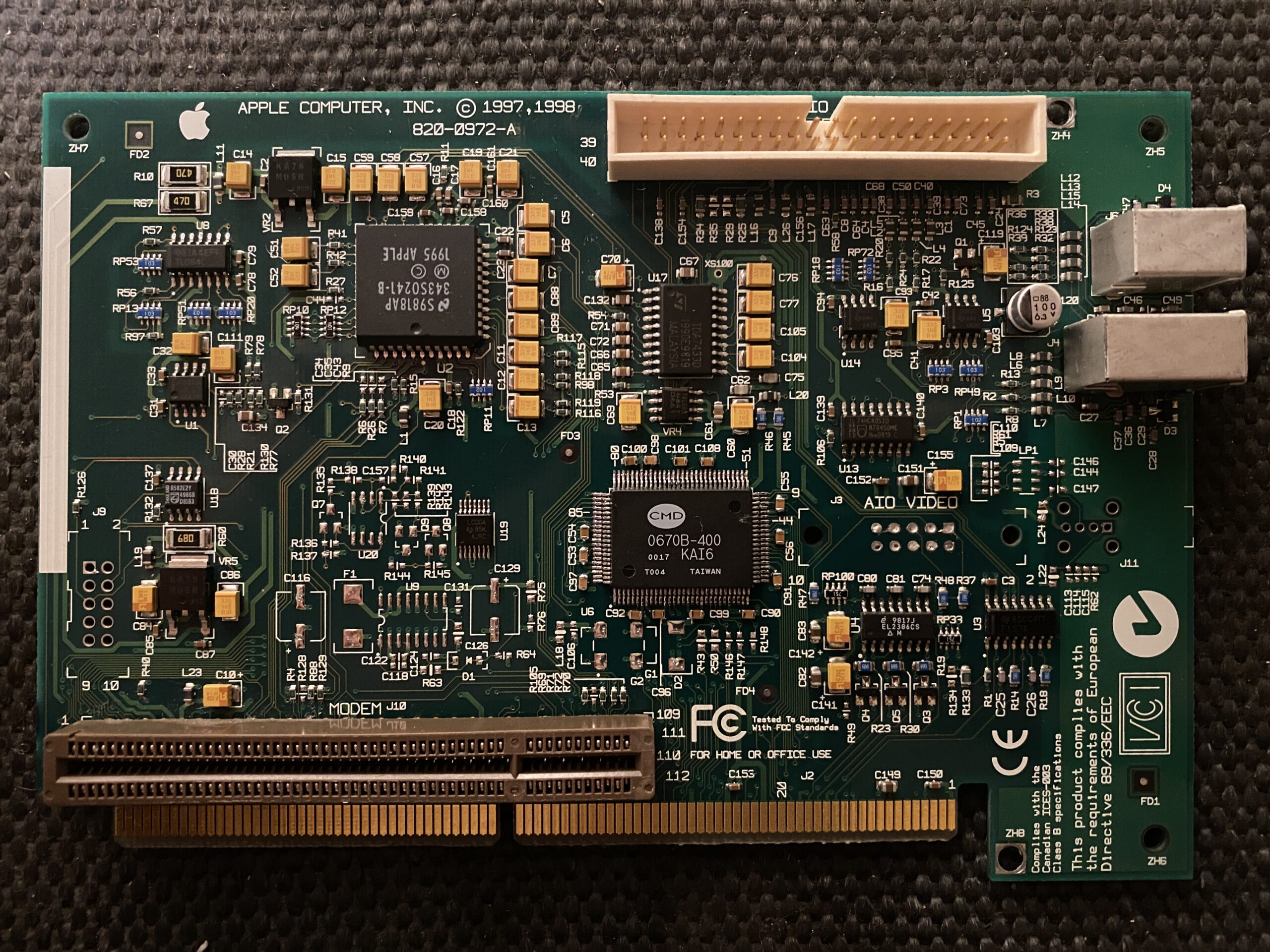

Ça marche !
