J’avoue que je ne me suis jamais posé la question, mais la personne qui gère retrostuff a publié un truc intéressant : le brochage du connecteur des boutons de la Pippin.
Les boutons supérieurs de la console permettent de contrôler quelques fonctions : on/off, play/pause, stop, le volume de la sortie casque, retour et avance rapide et l’éjection du tiroir du lecteur optique. Ces boutons sont reliés à la carte mère de la console avec une nappe qui semble fragile et qui est parfois compliqués à (re)mettre en place une fois la console ouverte. Et retrostuff a eu la bonne idée de regarder le brochage de cette nappe plate.

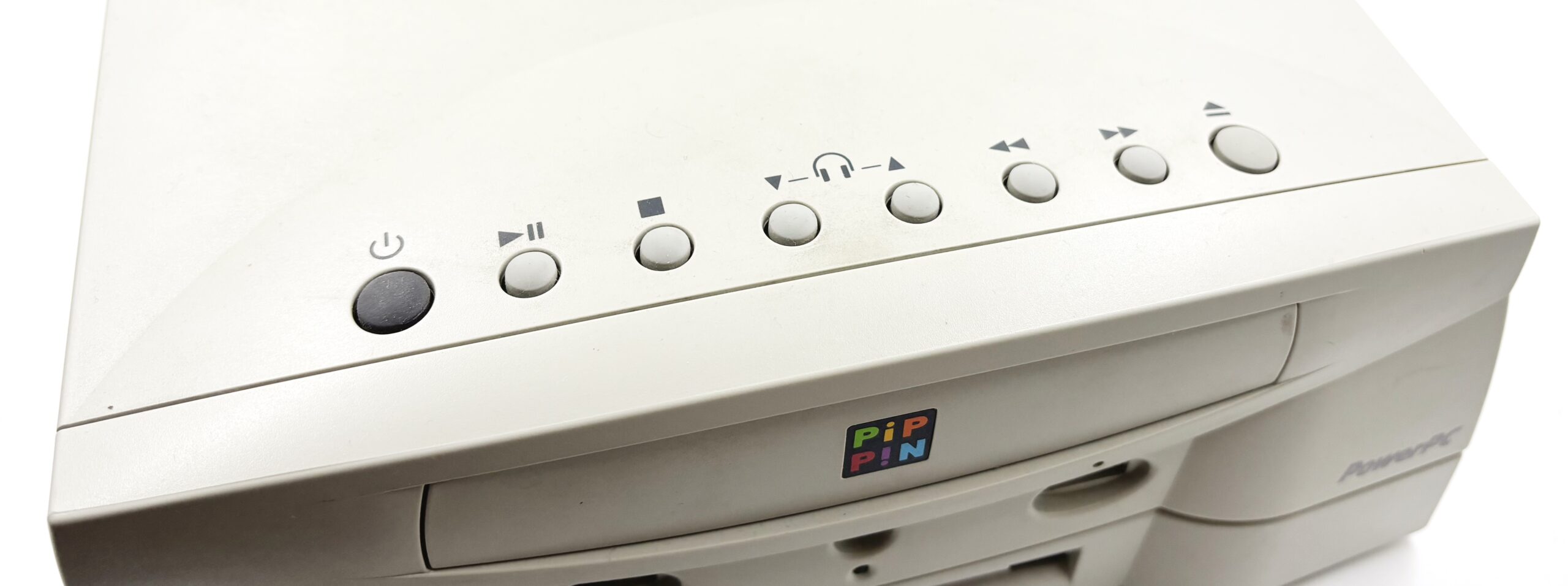

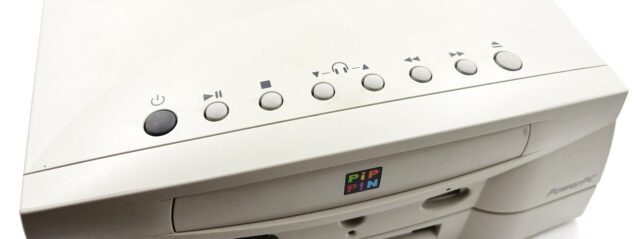

Les boutons de la console
Il y a 10 contacts, les deux premiers sont la masse, il y a ensuite l’éjection, l’avance rapide, le retour rapide, l’augmentation du volume, la diminution du volume, stop, play/pause et enfin l’alimentation.

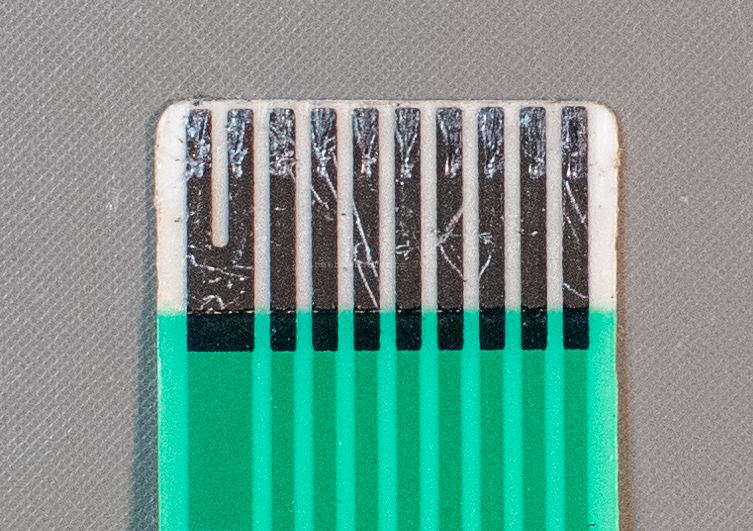

La nappe (image retrostuff)

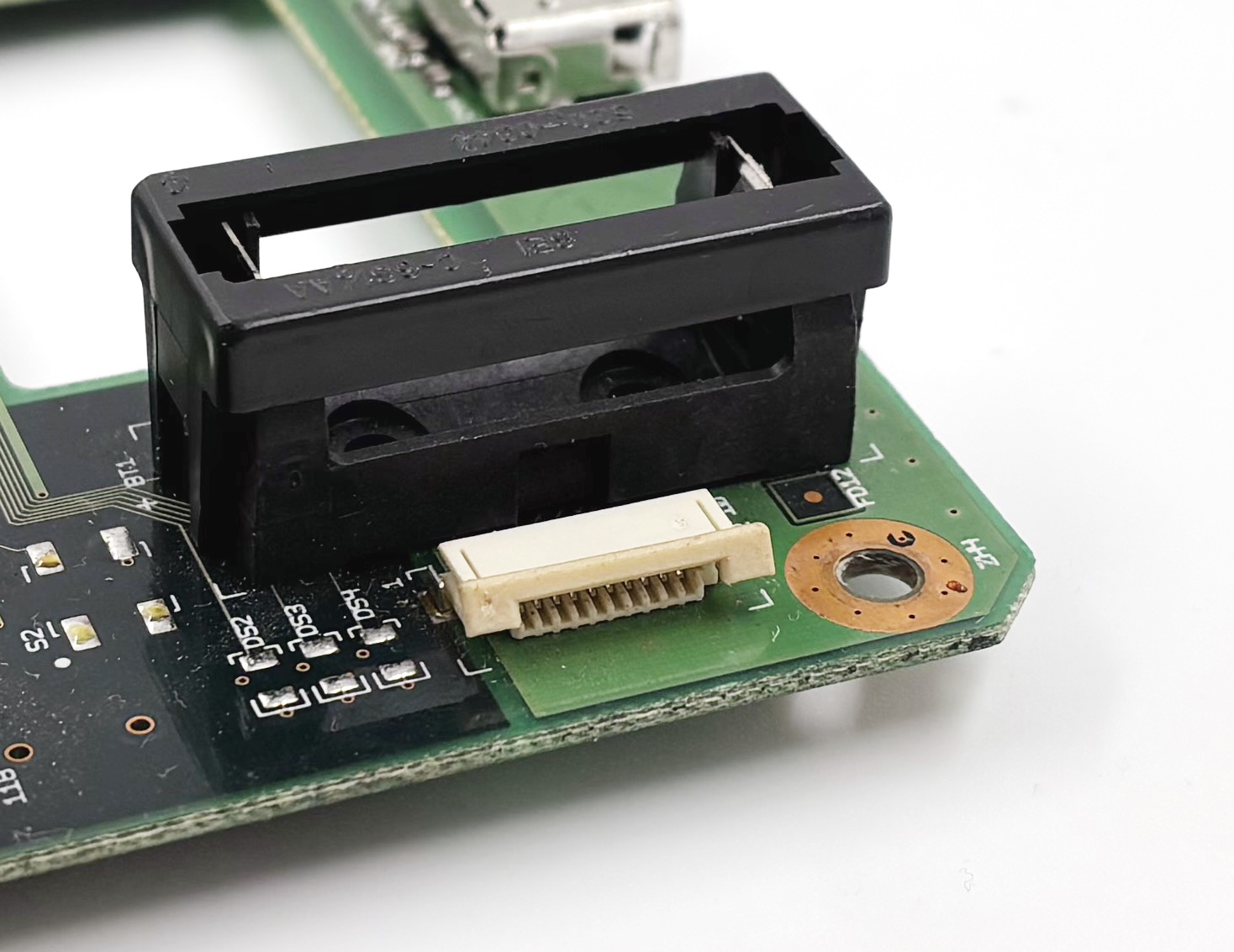

Le connecteur

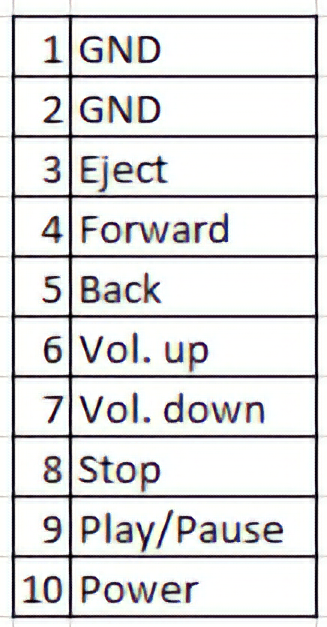

Le brochage
This information is now included in an article along with some other troubleshooting and repair tips:
https://retrostuff.org/2024/04/28/pippin-atmark-troubleshooting-and-repair-information/
