Le premier Power Mac G4, le modèle (PCI Graphics) ou Yikes! de 1999 est un Mac un peu particulier : même s’il a une tour graphite et un processeur PowerPC G4, il est (très) largement basé sur le Power Macintosh G3 précédent. Et même s’il n’a pas de port ADB – comme le G3 – il est possible d’en ajouter un sur la carte mère.
C’est un point que j’avais remarqué il y a quelques années, mais je n’ai pas de Power Mac G4 (enfin, pas de ce modèle). Mais en flânant sur Internet, je suis tombé sur un article japonais qui montre les composants nécessaires pour ajouter la prise (c’est aussi possible sur l’iMac G3, d’ailleurs).
Il liste les composants nécessaires et les emplacements sur la carte mère pour ajouter la prise :
• 3 condensateur 0.01uf 50V / C80,C83,C84
• 1 condesnateur 100pf 50V / C82
• 2 résistances 100 ohm / L51,L52
• 2 chip choke coil (aucune idée de la traduction) 33uh (assuming 500mA) / L50,L53
• 1 poly switch 72V 1.6A (originally chip fuse 1.5A) / F1
• 1 connecteur ADB (MINI DIN 4) / J7

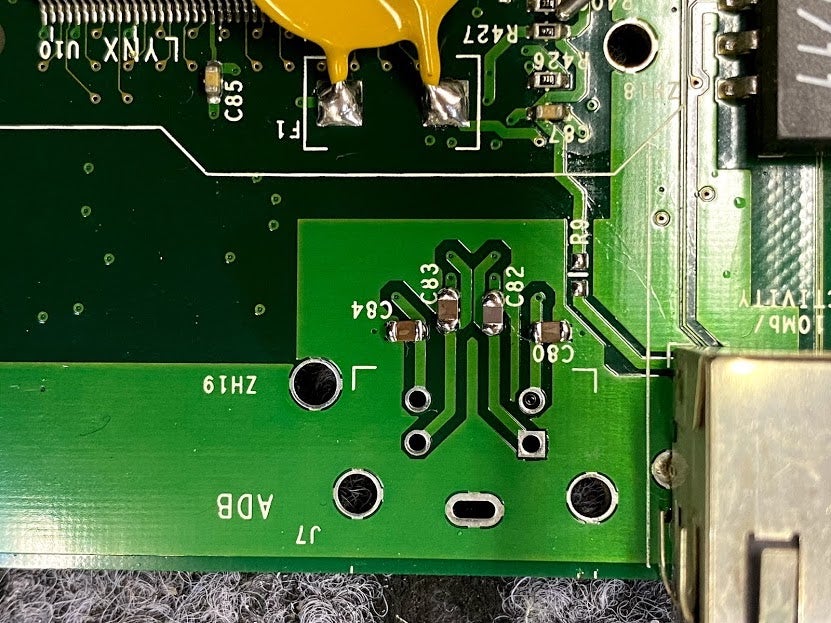

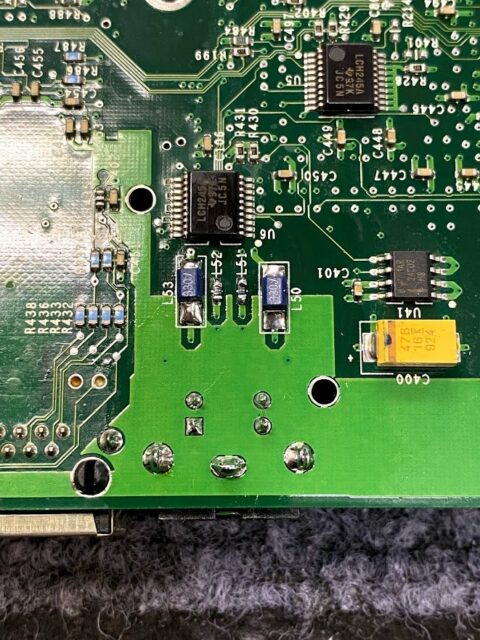

Les composants

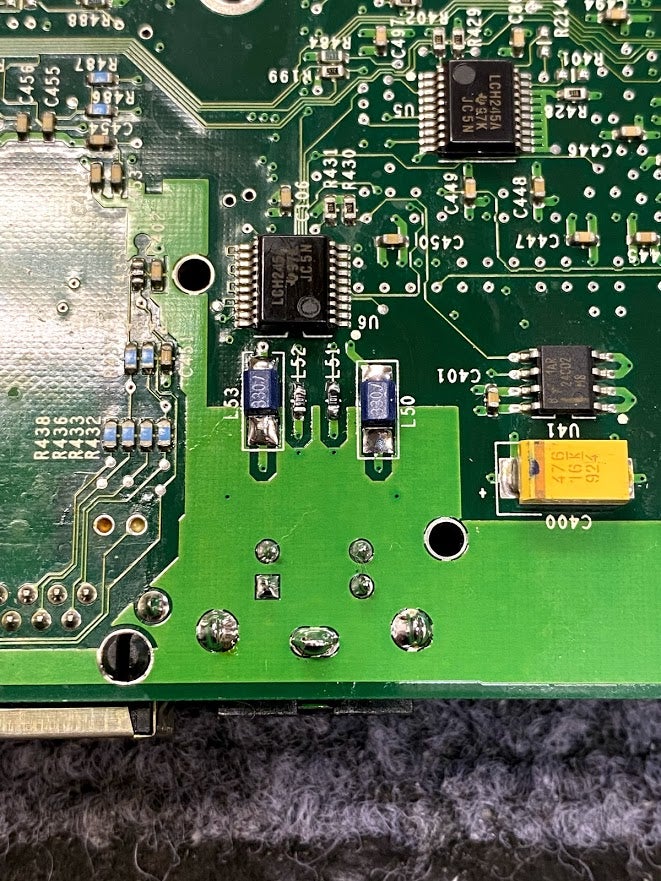

Les composants

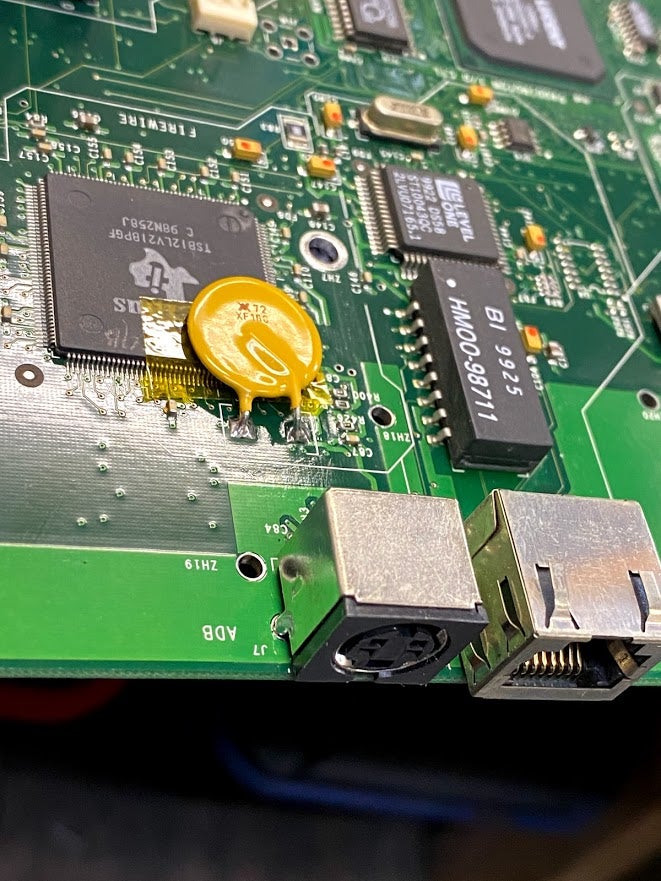

Le résultat
Il faut donc souder quelques composants, faire un trou dans la plaque arrière et c’est tout (ou presque) car la carte mère est pratiquement la même que celle du Power Macintosh G3 bleu. Ensuite, le connecteur ADB devrait fonctionner, tant sous Mac OS que sous Mac OS X.
