De nombreux prototypes de câbles, chargeurs et accessoires

Aujourd’hui, de nombreux prototypes de câbles, chargeurs et accessoires, vus au fil des années.

J’aime bien publier sur les prototypes, parce que je trouve intéressant de documenter un peu ce qui passe et disparais parfois rapidement. Mais comme les brouillons s’accumulent et que je ne compte pas bon plus en publier plusieurs par jour comme l’année dernière, je vais créer un gros sujet pour chaque type de produits. Cette fois, les câbles, chargeurs et accessoires vus durant l’année.

iBeacon

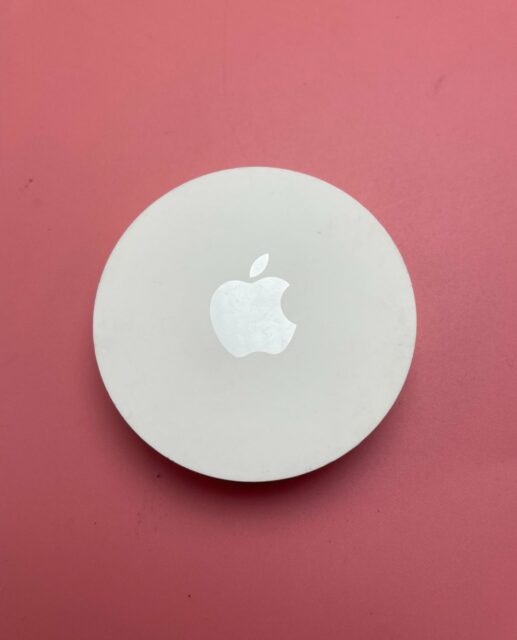

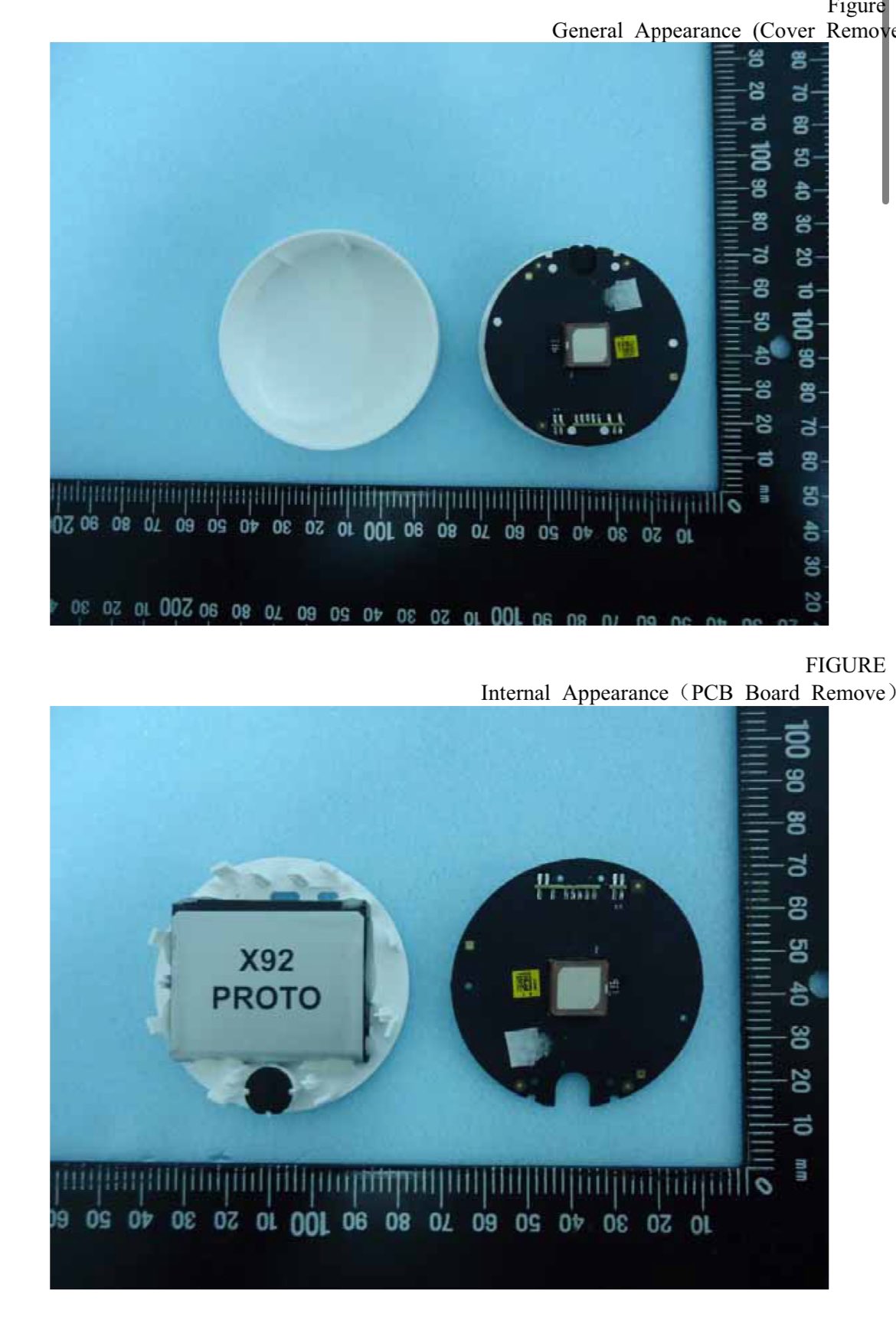

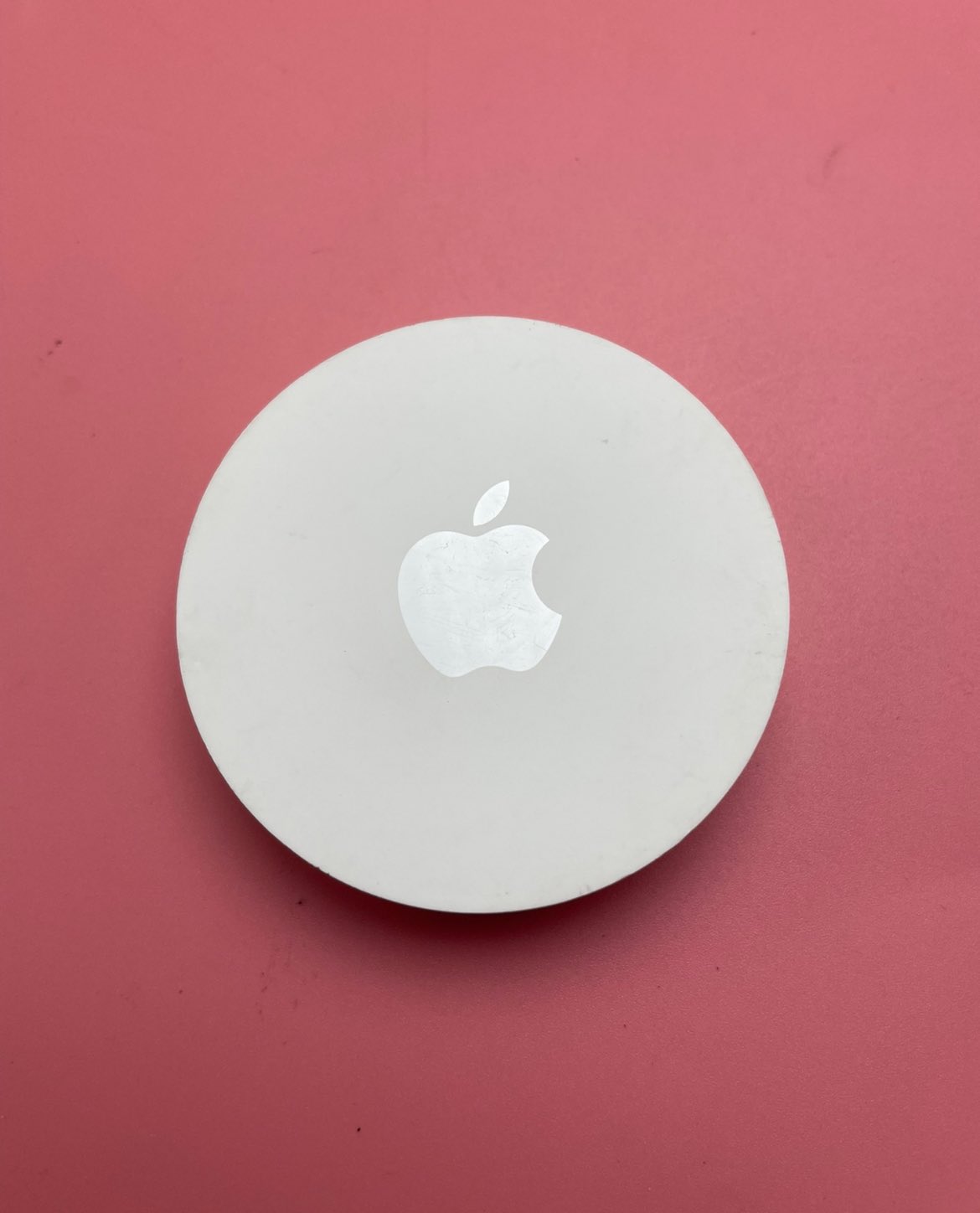

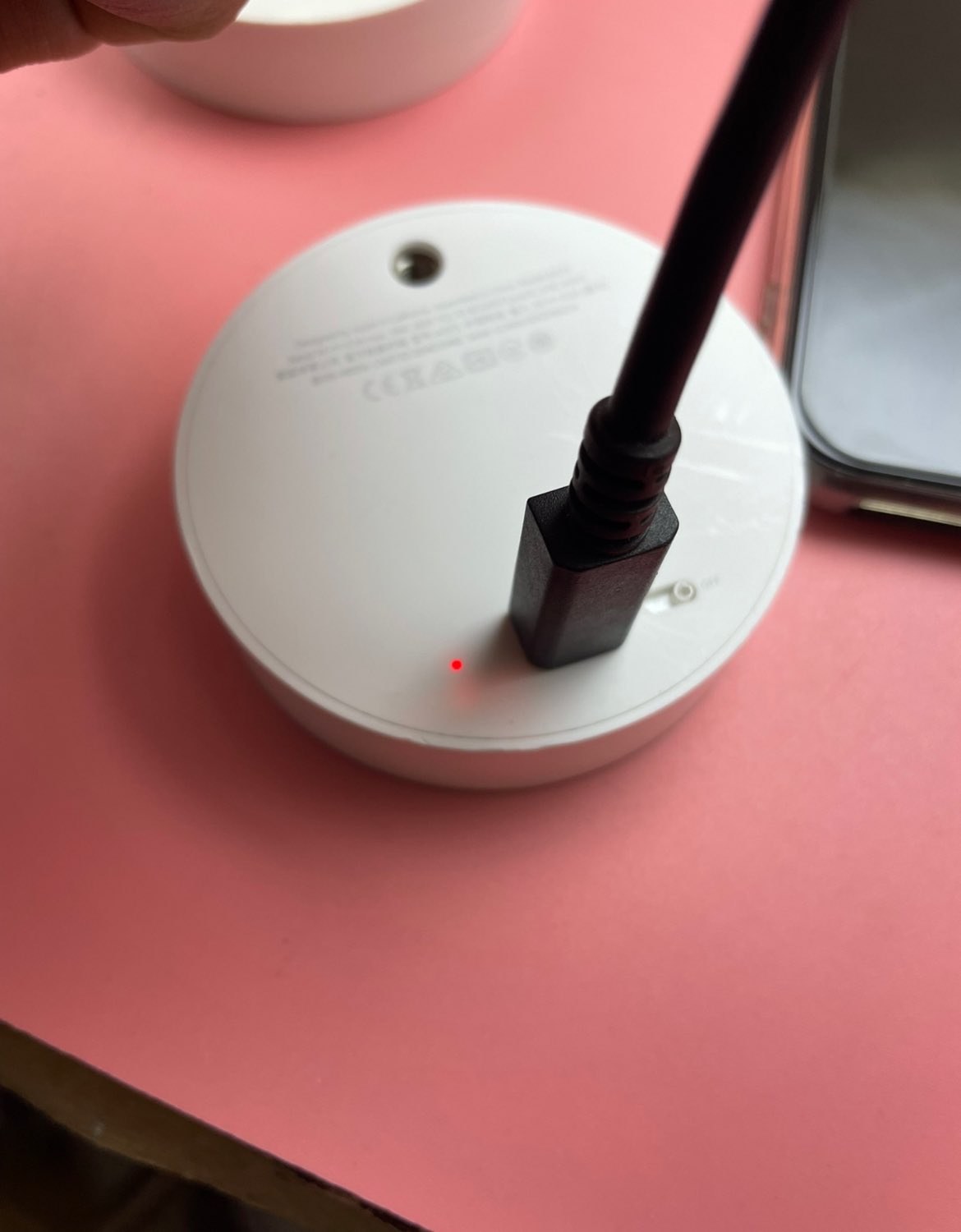

Vu sur X, des iBeacon. Ce sont des balises Bluetooth qui sont employées dans les Apple Store (notamment) pour identifier certains rayons et envoyer des notifications.

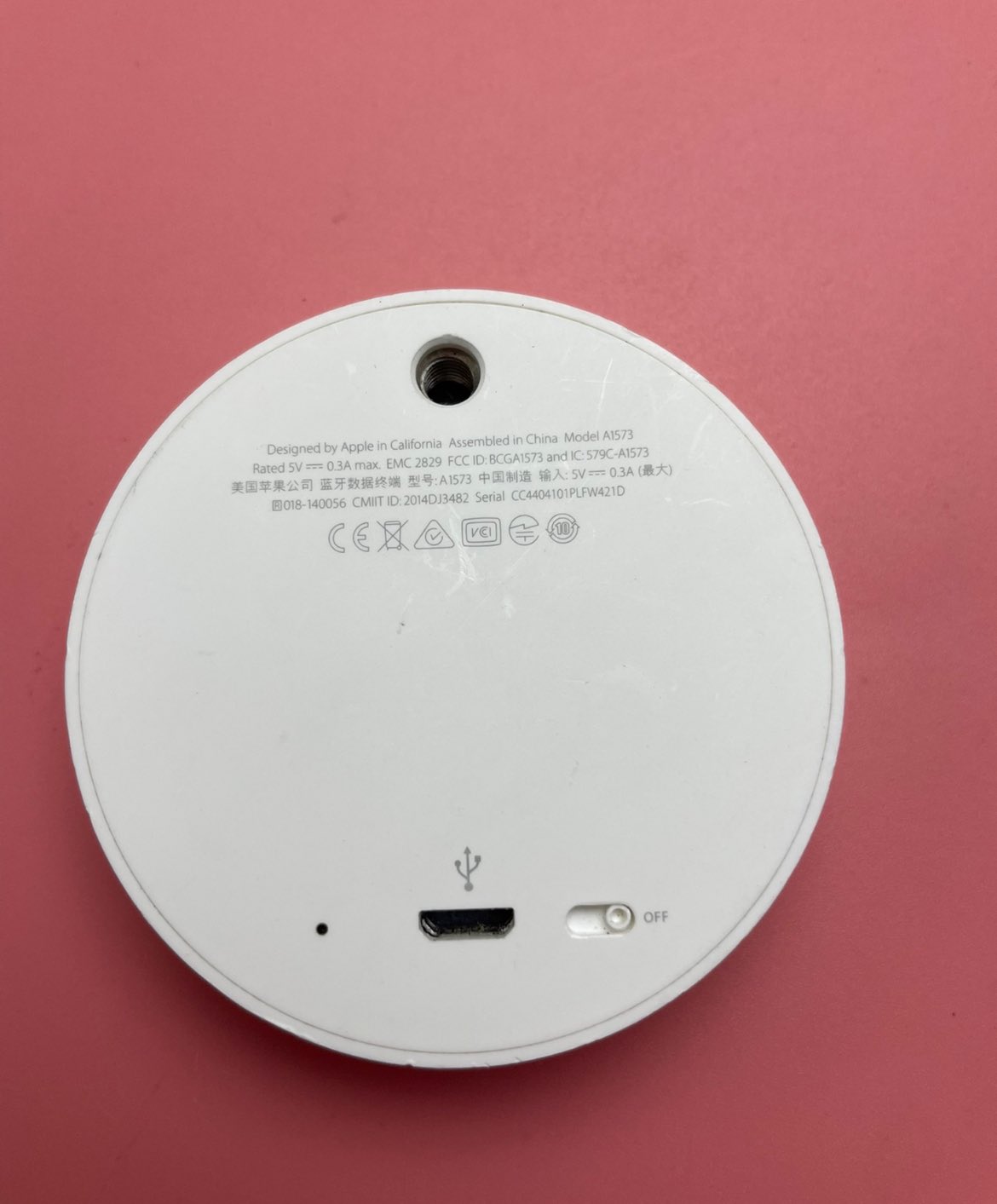

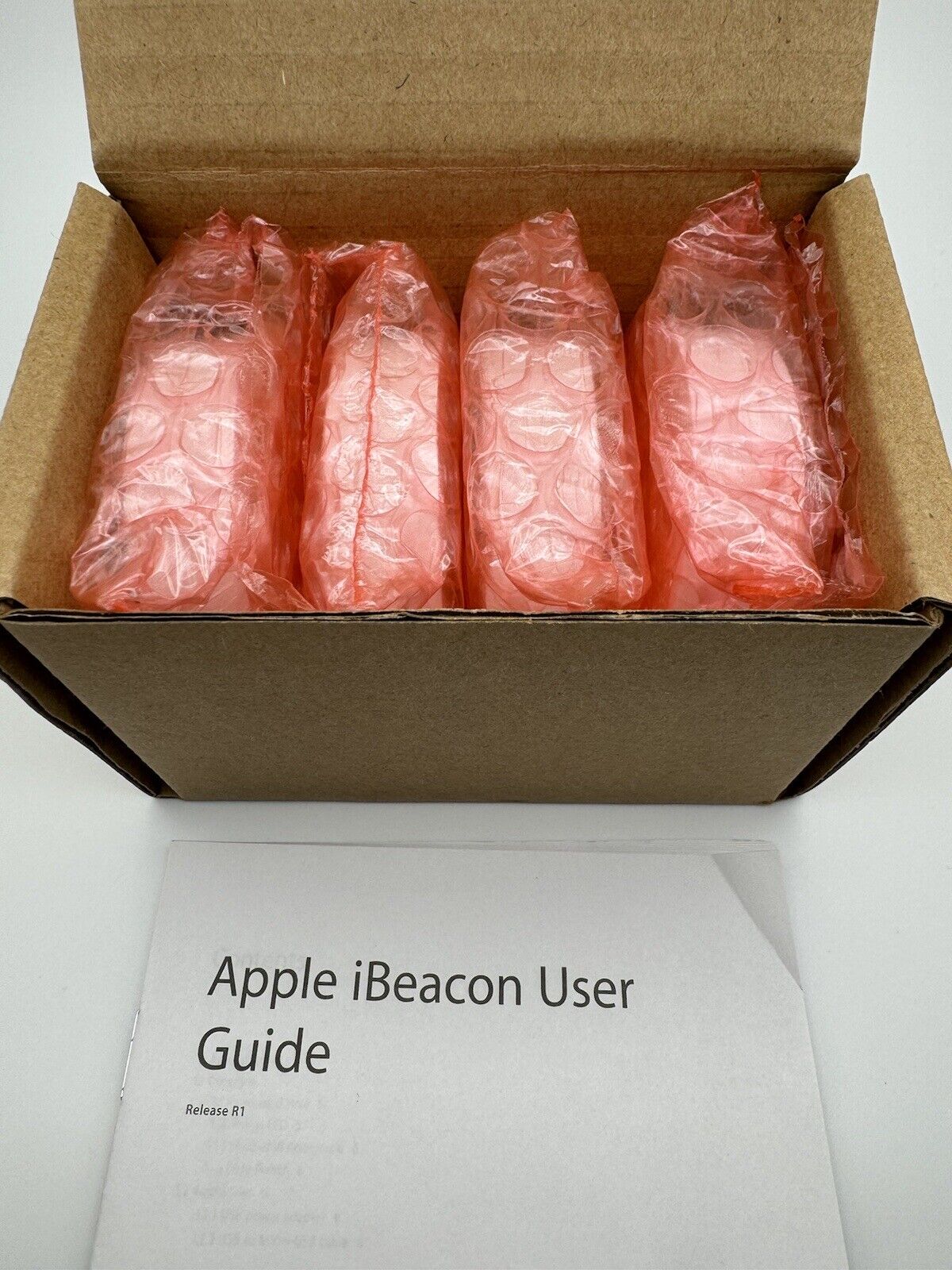

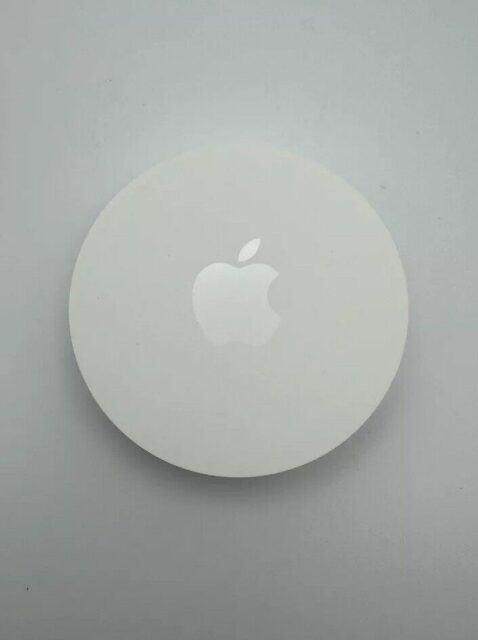

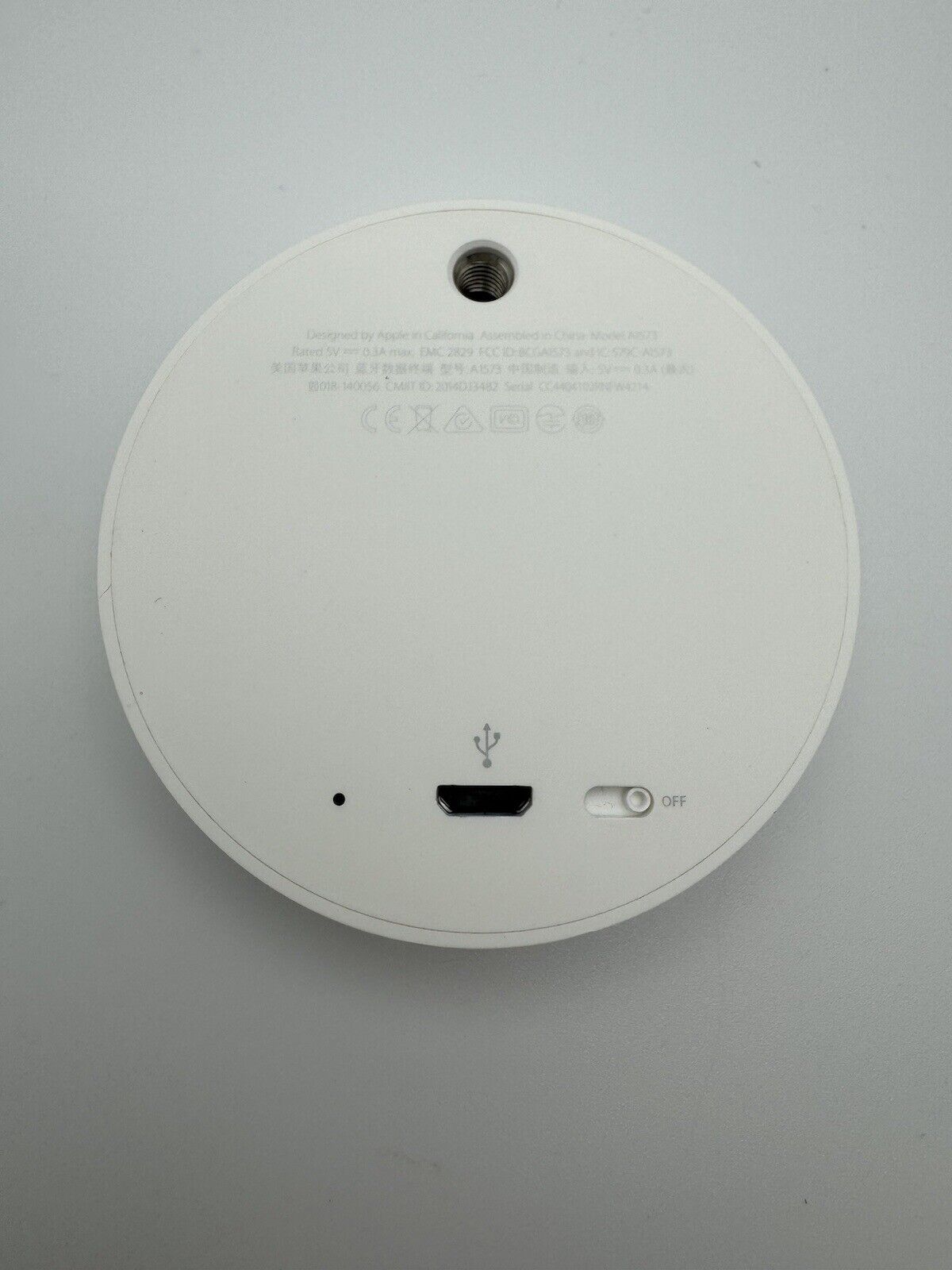

Vu sur eBay, des iBeacon. Pour 600 $, vous pouvez obtenir quatre iBeacon avec le manuel. C’est toujours bizarre de voir des appareils Apple avec du Micro USB.

Pencil

Vu sur X, une carte de test pour l’Apple Pencil de seconde génération. C’est réellement un Pencil couplé à la carte, probablement pour des essais techniques.

Câbles et accessoires de test

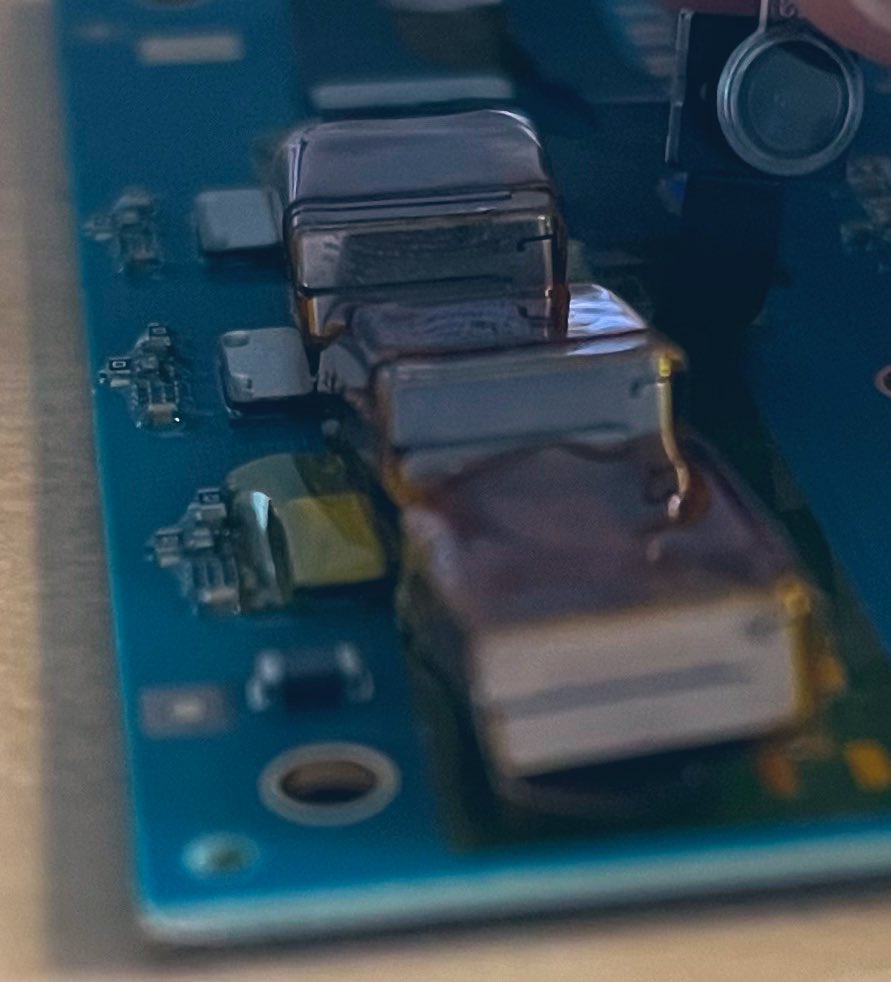

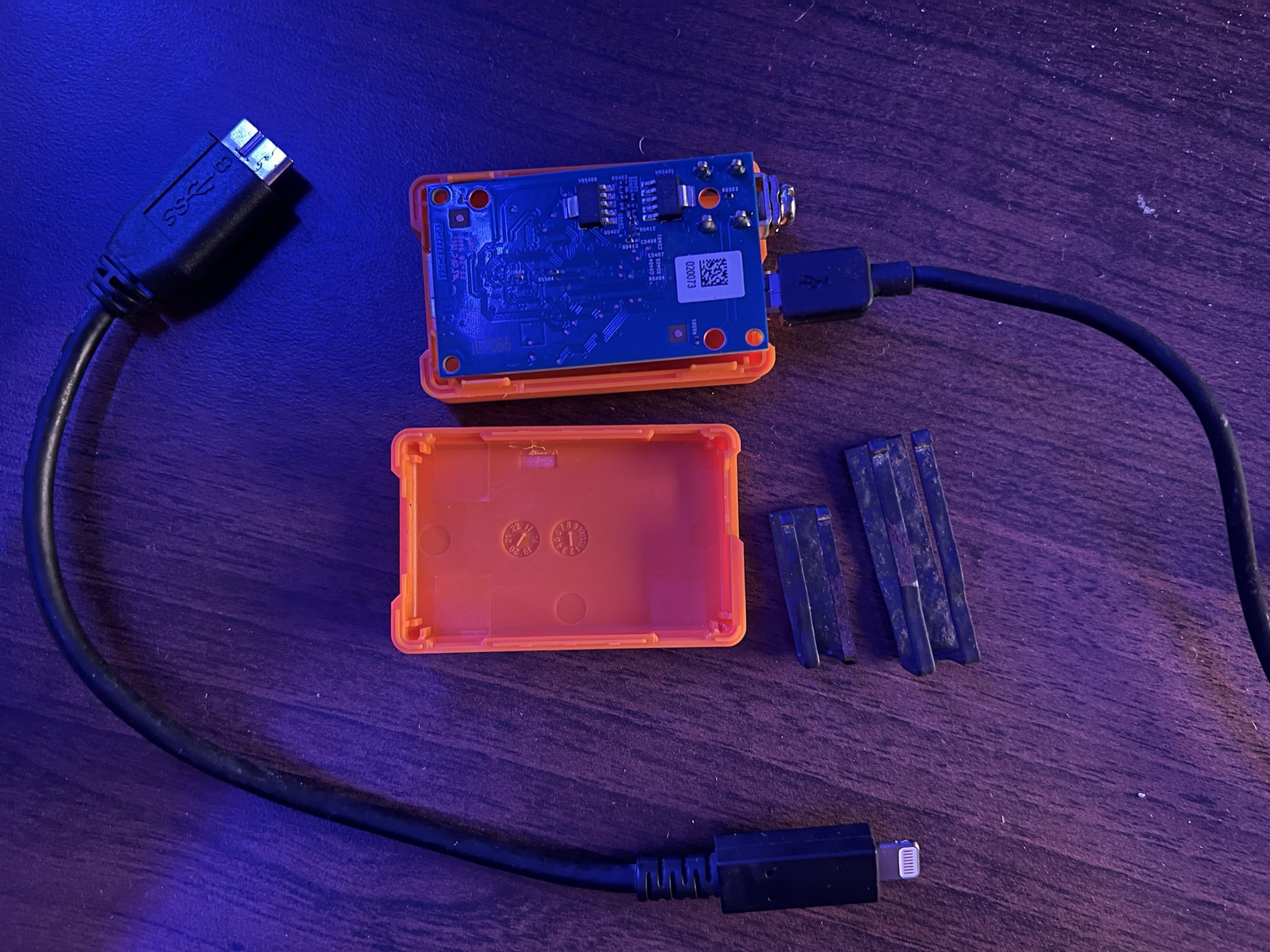

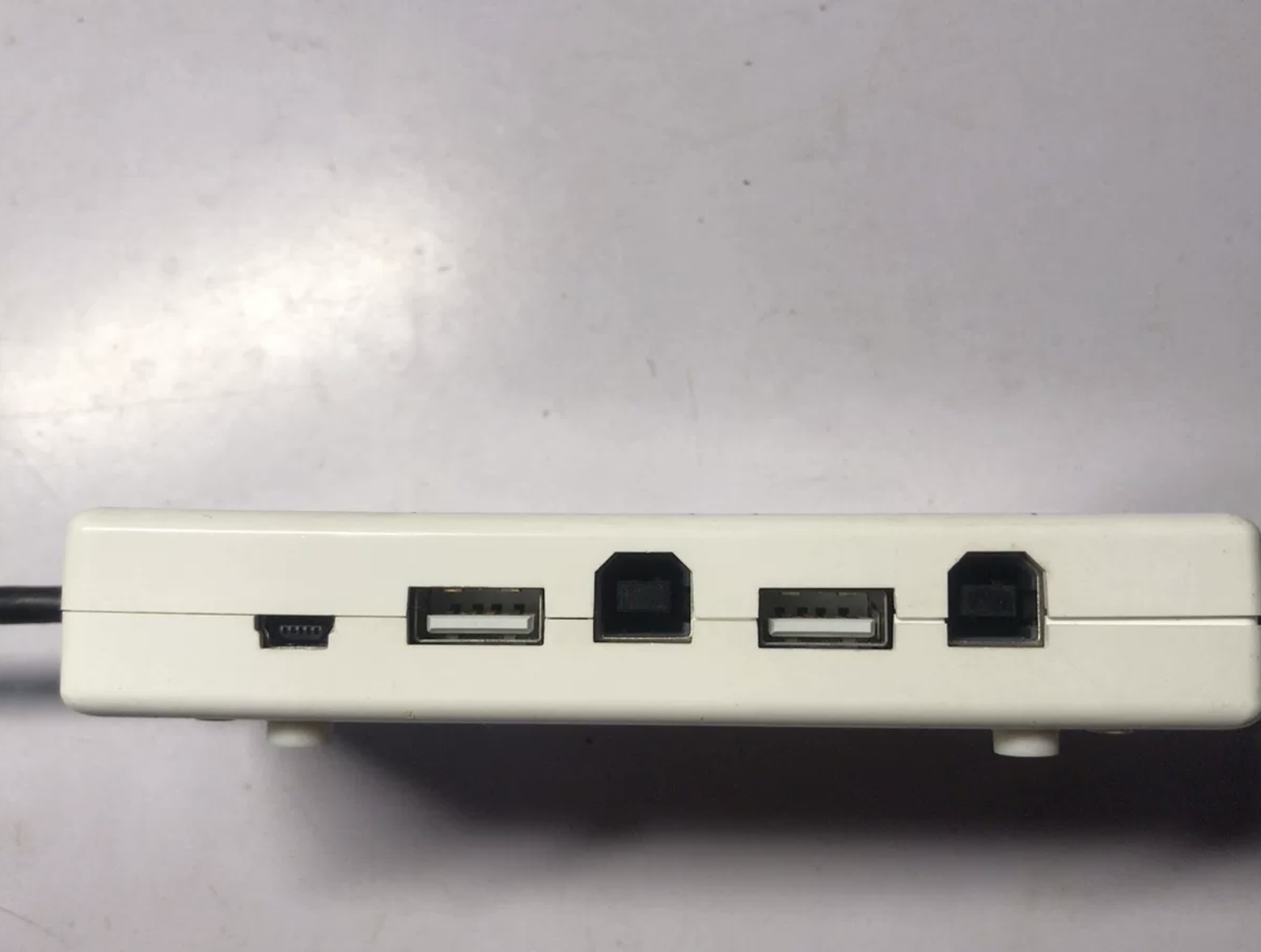

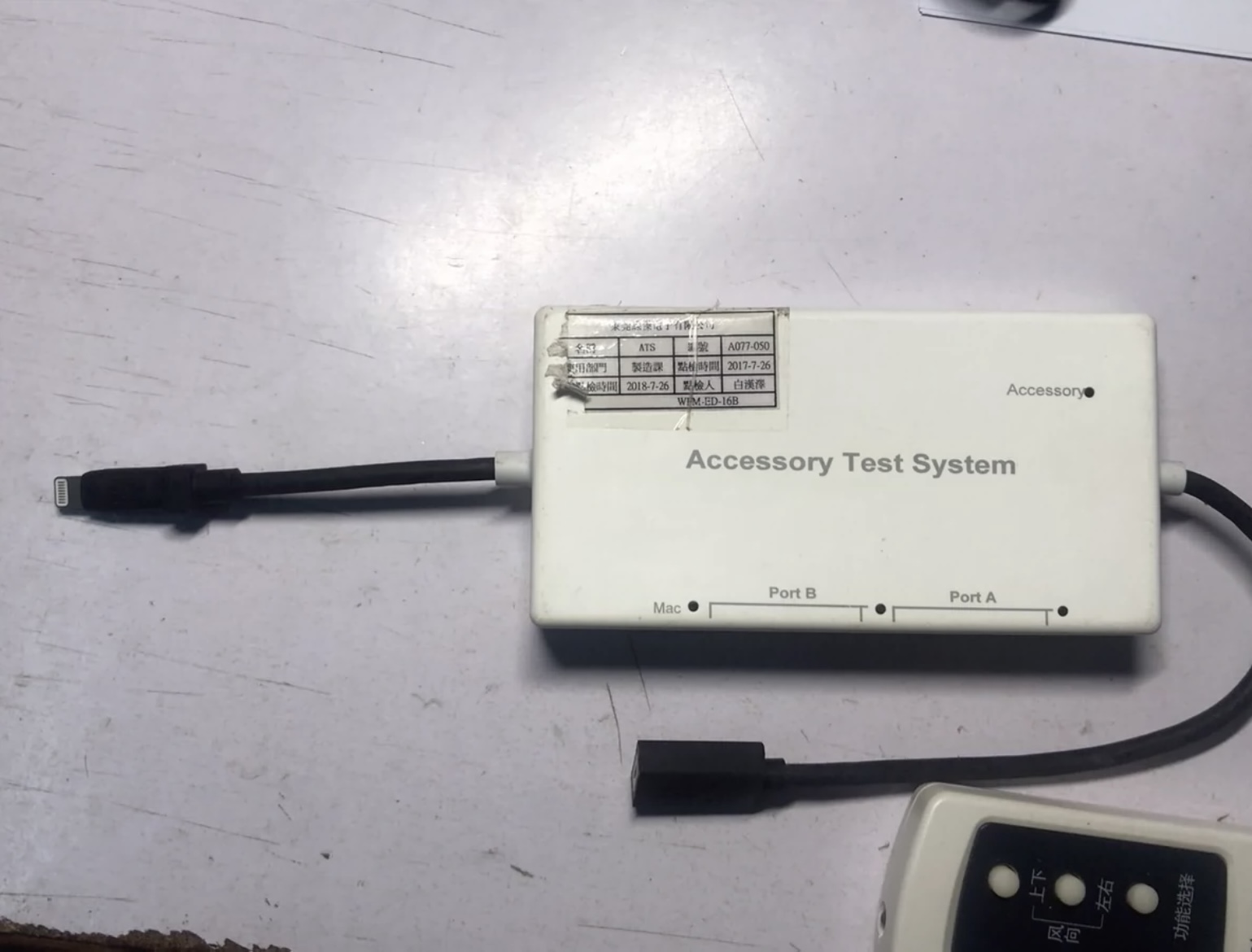

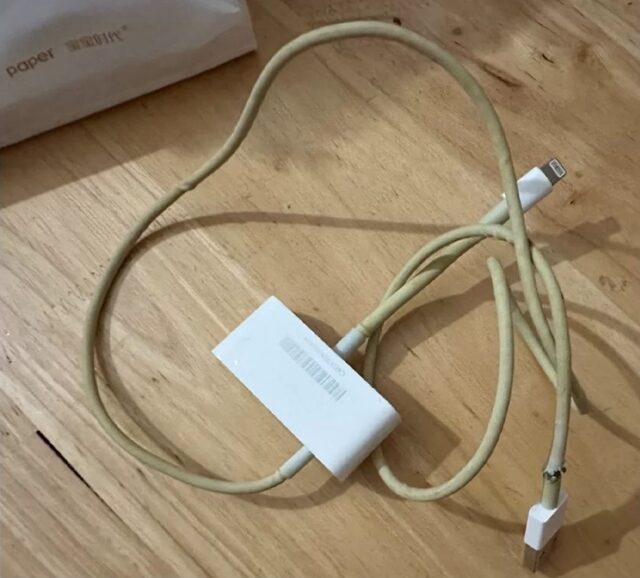

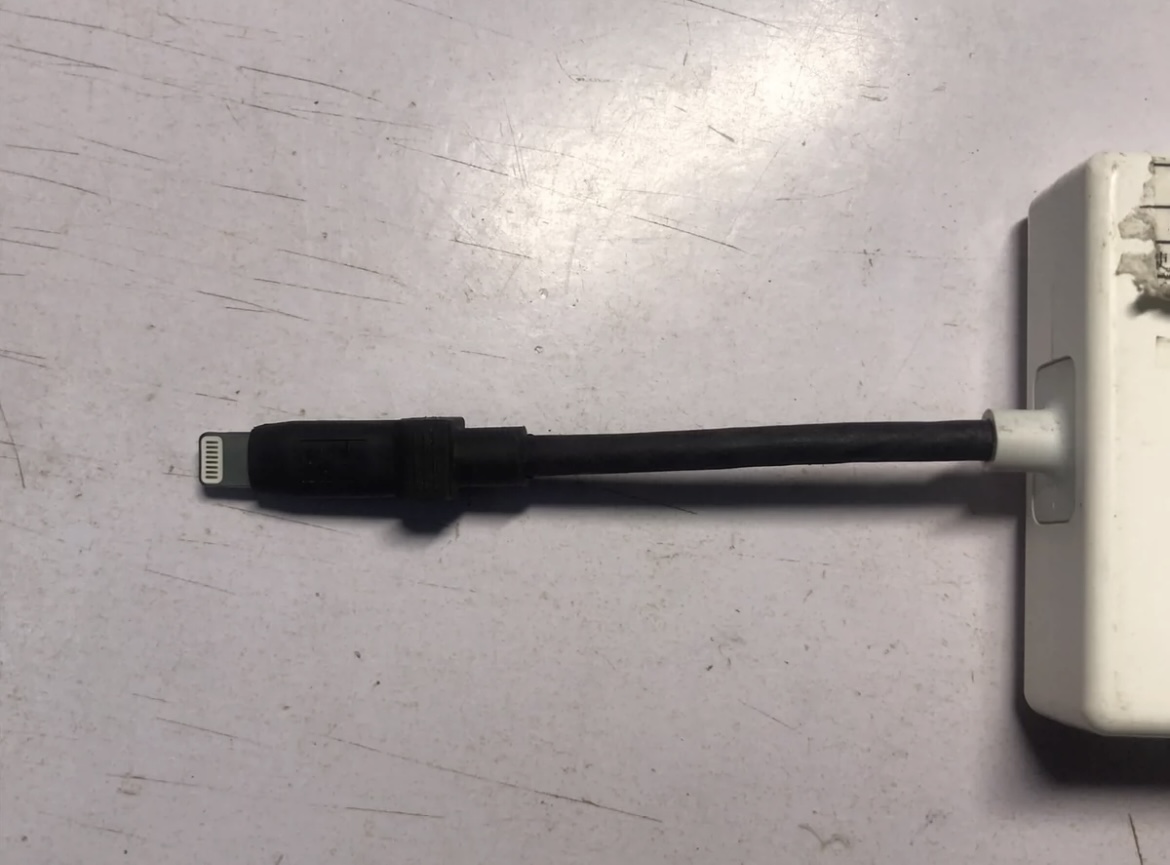

Vu sur X, un boîtier de test Lightning. C’est un ATS (Accessory Test System) avec une prise Lightning mâle et des prises femelle. On a du Mini USB, de l’USB-A et de l’USB-B.

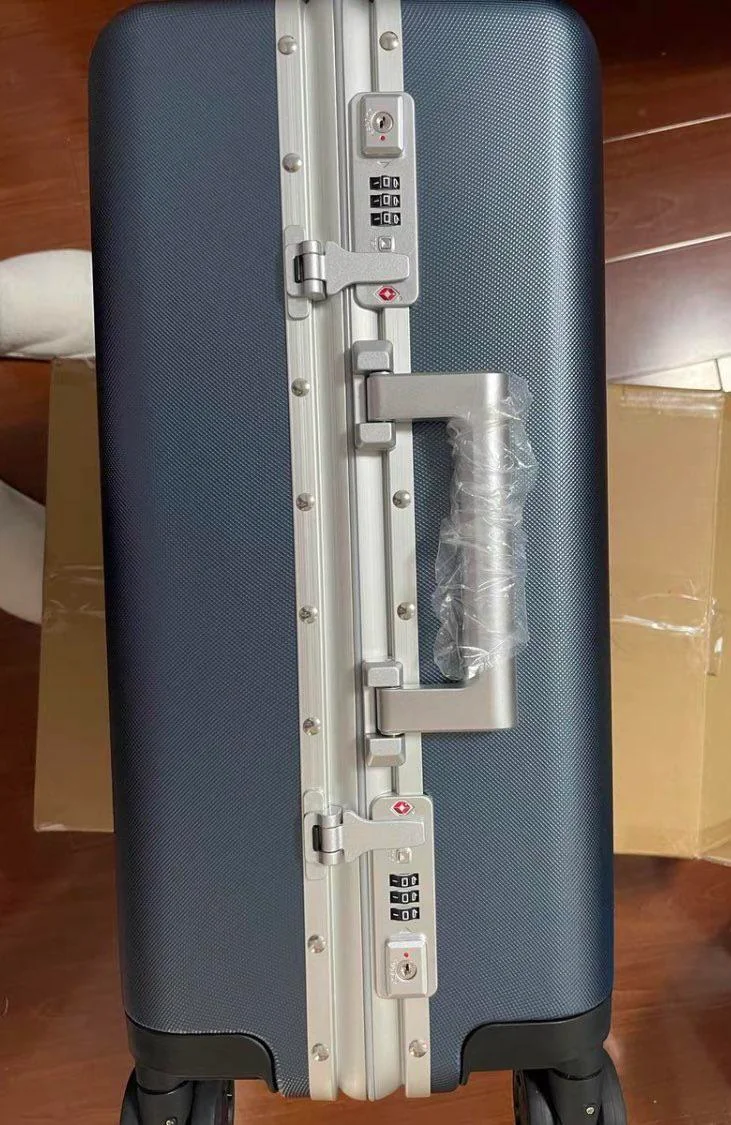

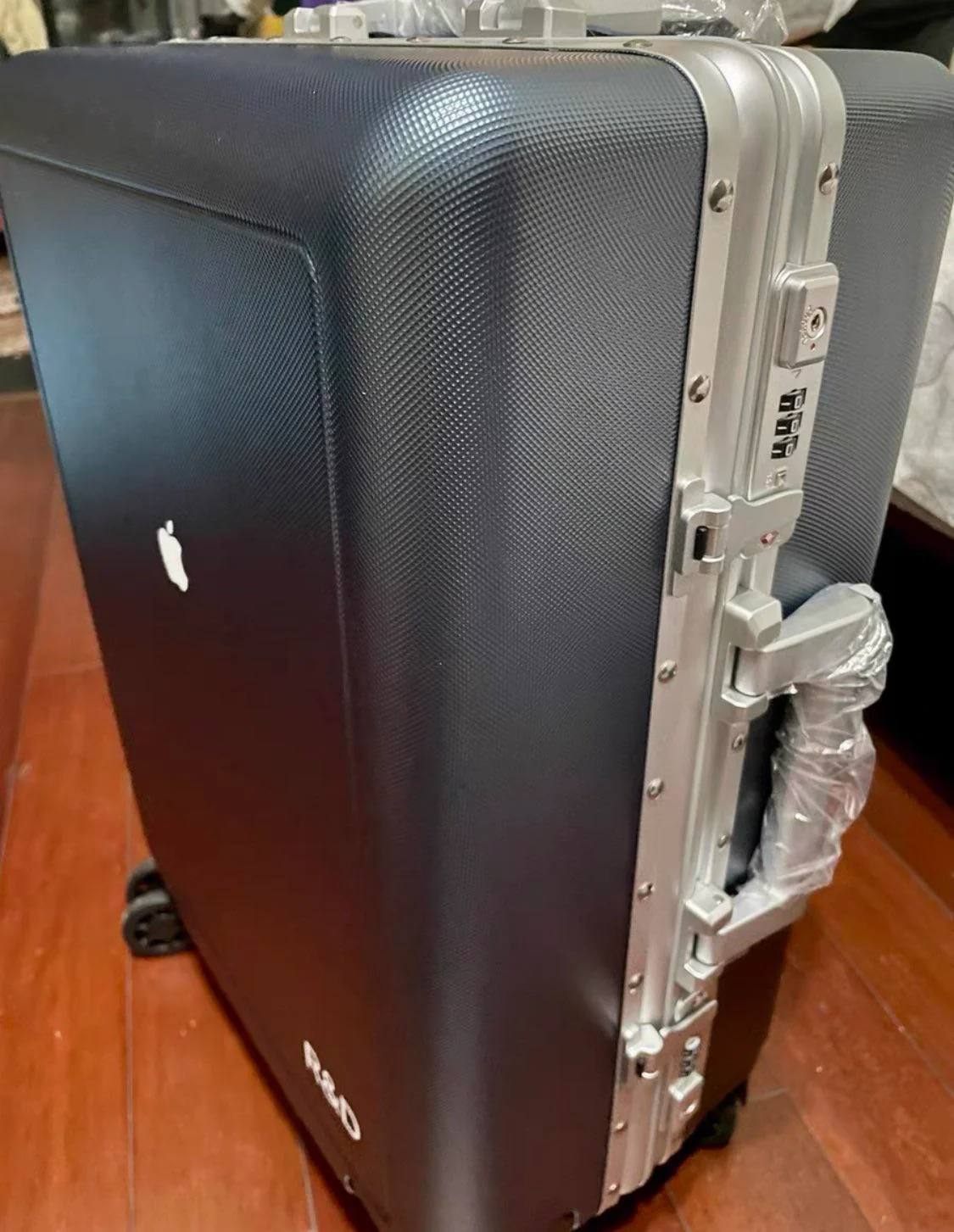

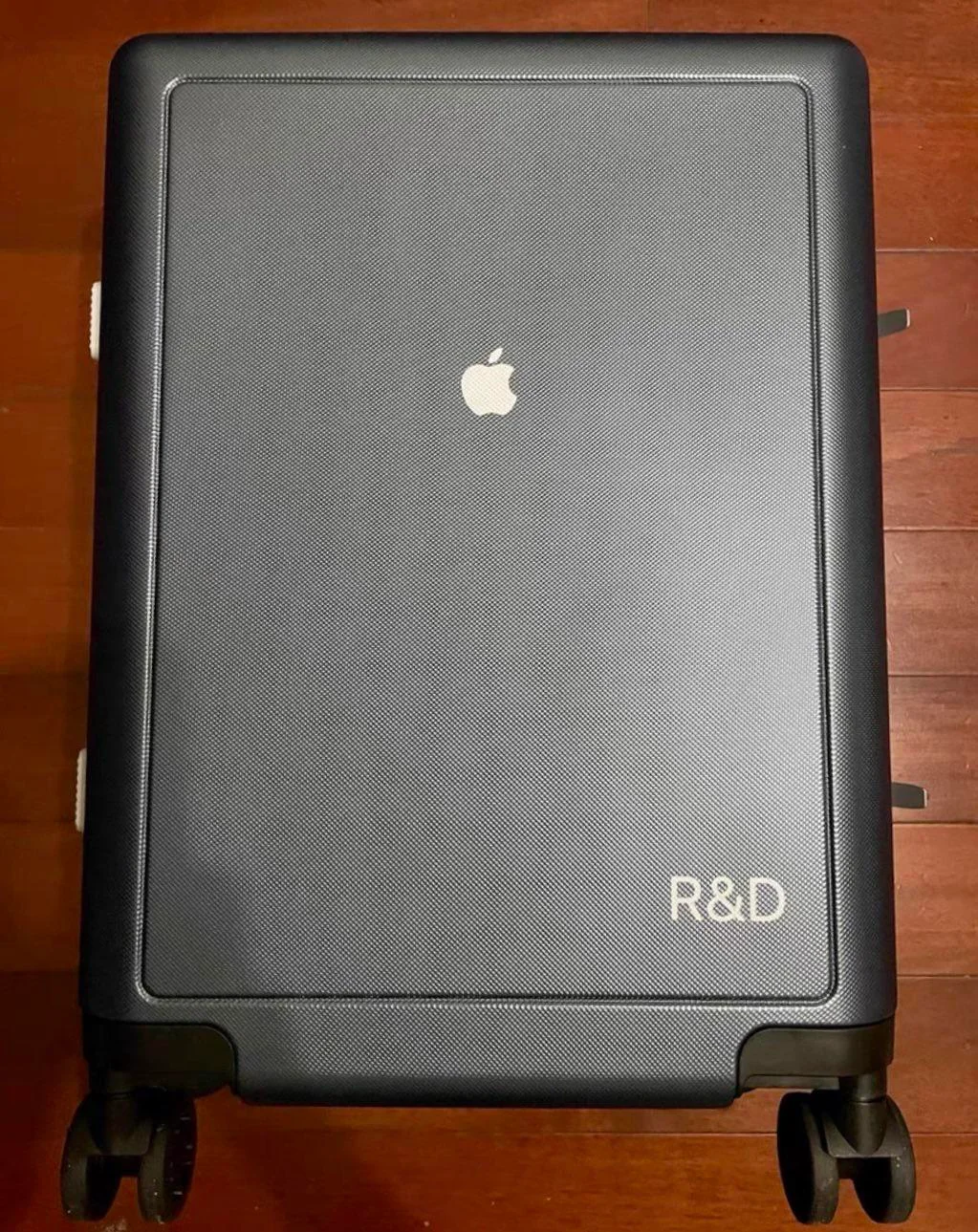

Vu sur Reddit, une valise R&D Apple (Research and development).

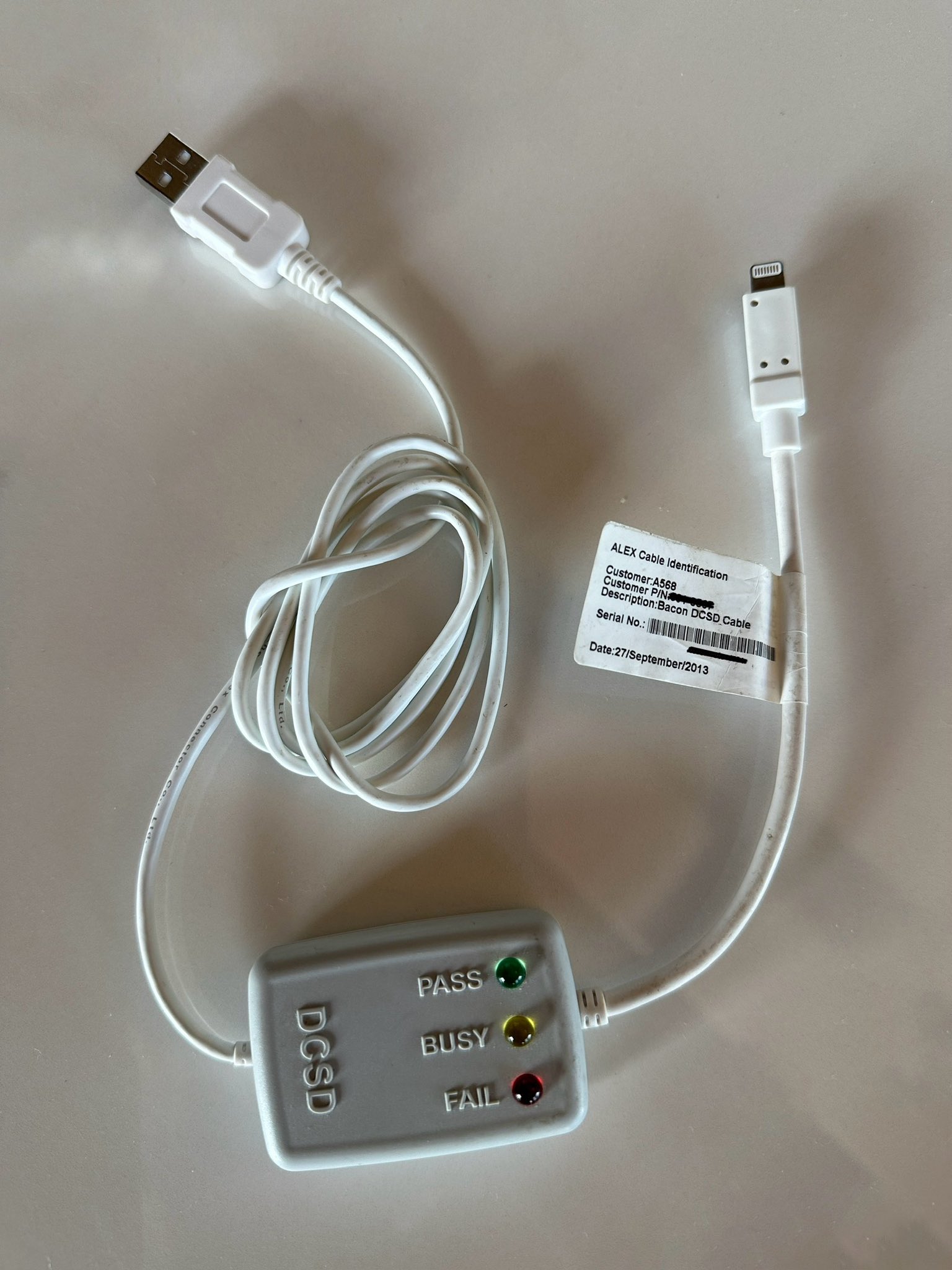

Vu sur X, un câble DCSD Lightning, qui sert à accéder à certaines fonctions cachées des appareils iOS.

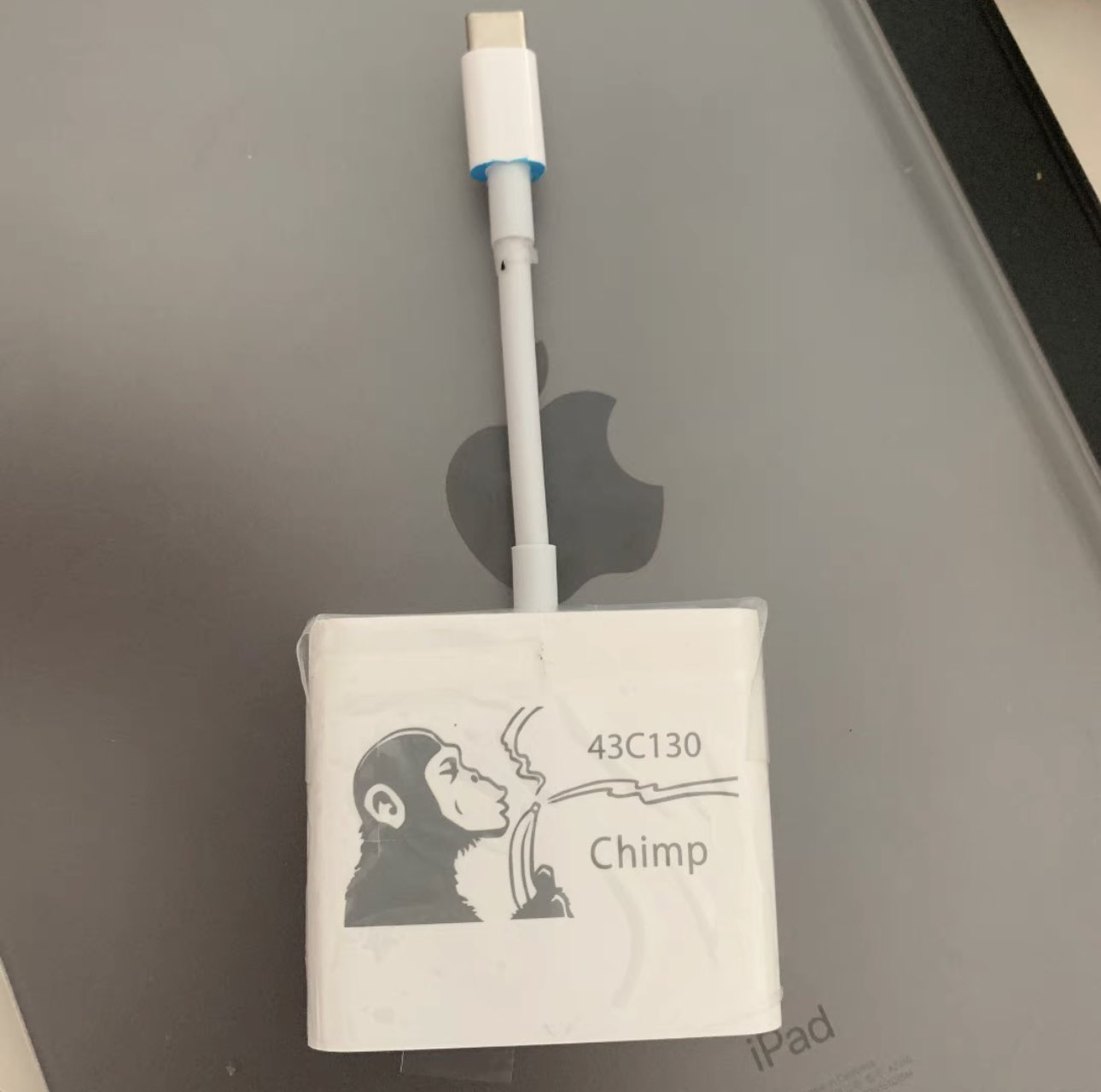

Vu sur X, un câble Chimp. C’est un des câbles singe d’Apple, qui servent pour certaines fonctions de diagnostic ou de debug.

Vu sur X, un prototype de câble MagSafe 3 pour MacBook Pro.

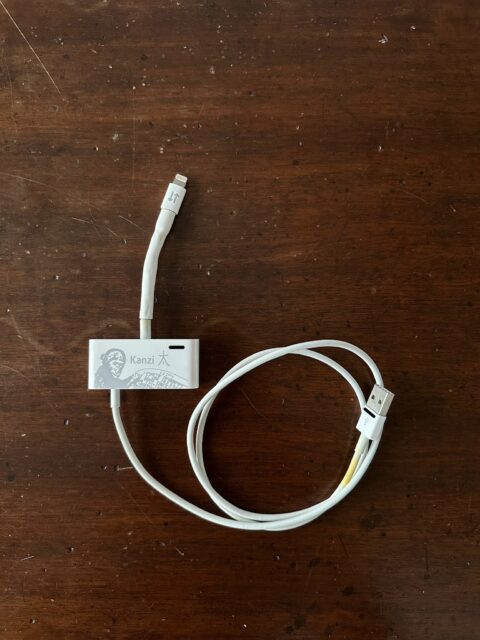

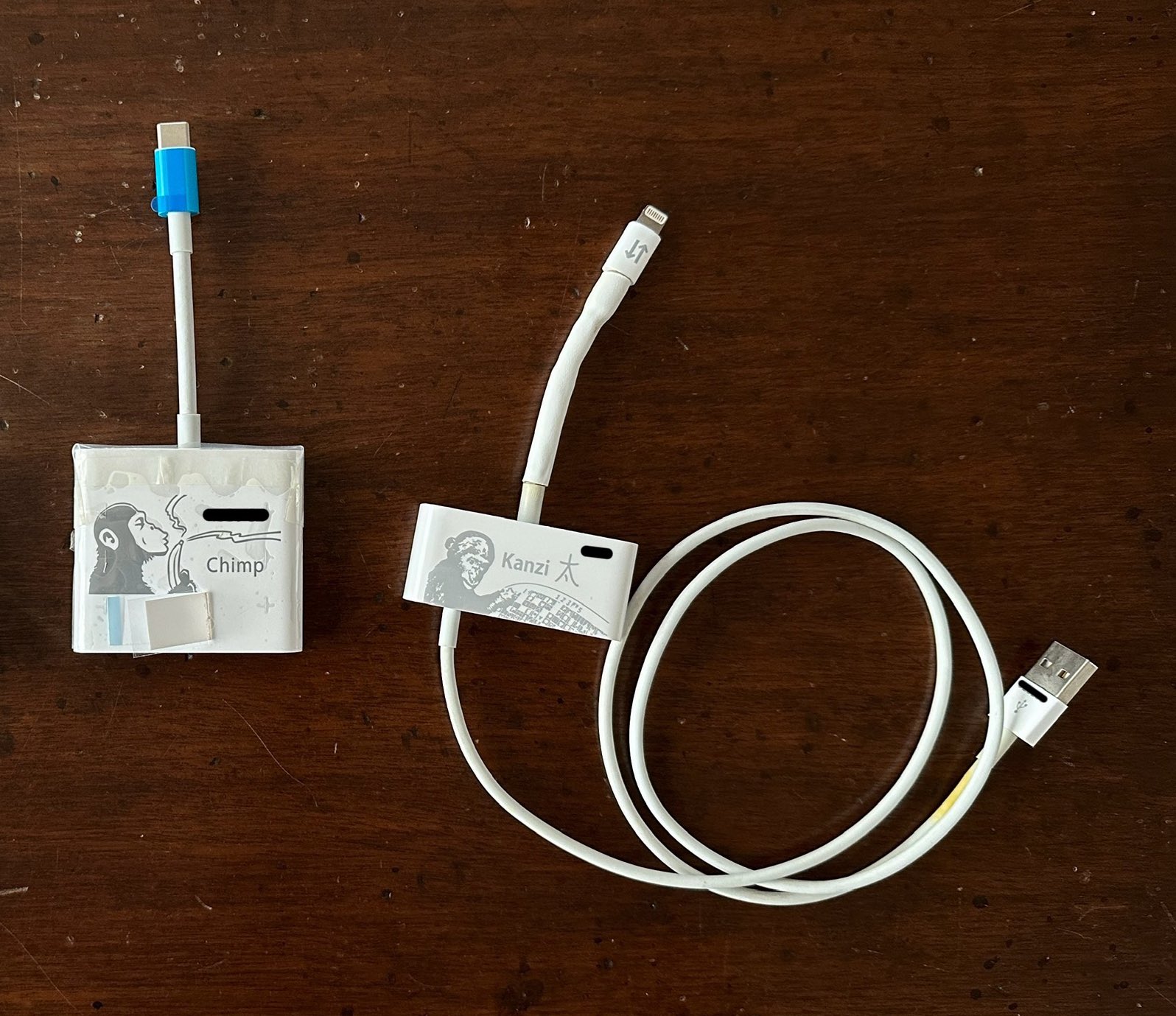

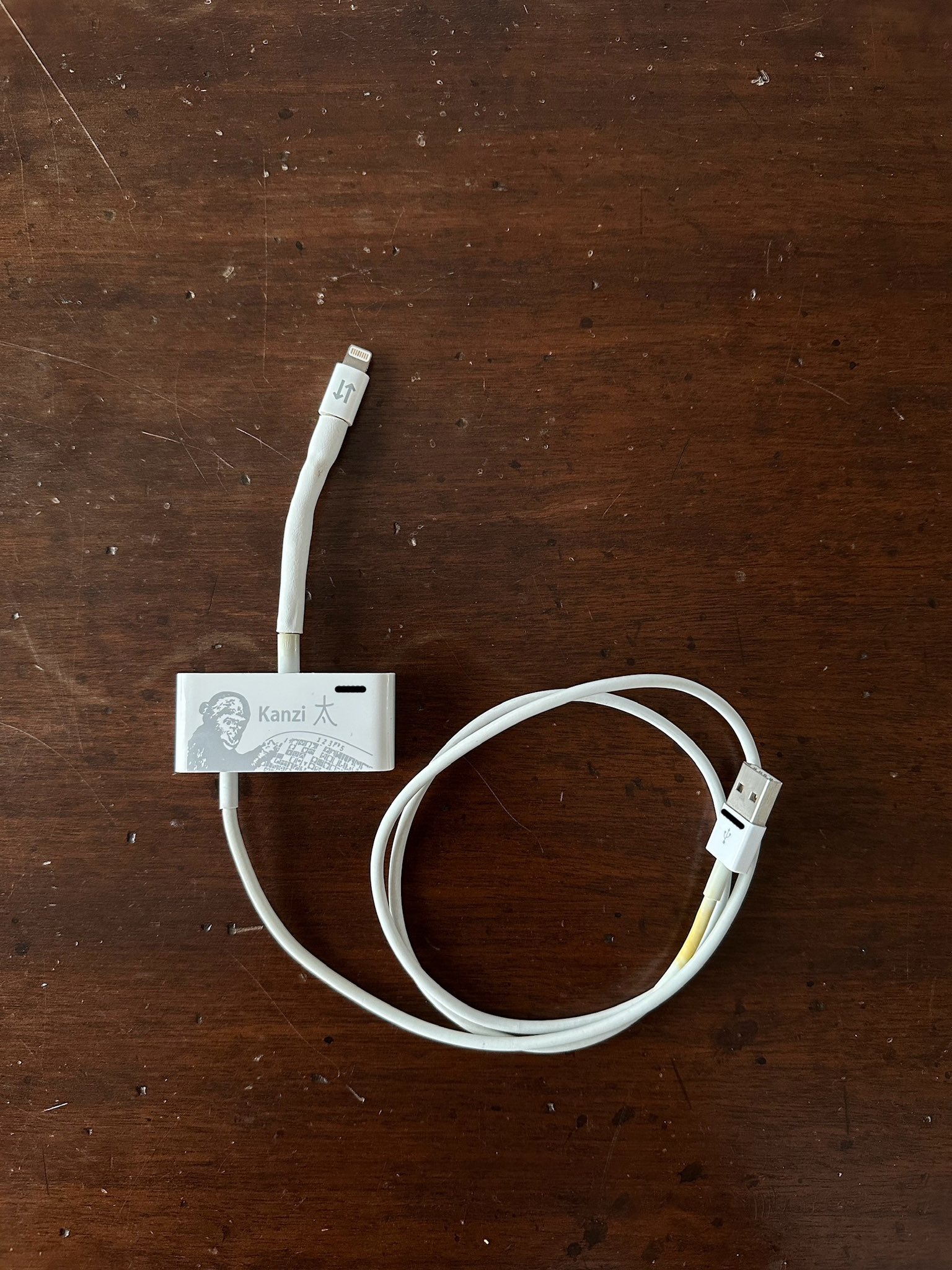

Vu sur X, une série de câbles singes. Le Kanzi est en Lightning et permet de se connecter en JTAG sur un iPhone ou iPod touch adapté pour le debug. Le Chimp, plus moderne, est en USB-C. Le thread explique qu’il est possible de se connecter en JTAG ou en SWD (Serial Wire Debug) avec un logiciel nommé Astris. Il explique aussi le principe du ChiP Fusing Mode (CFPM), qui permet certains accès sur les prototypes.

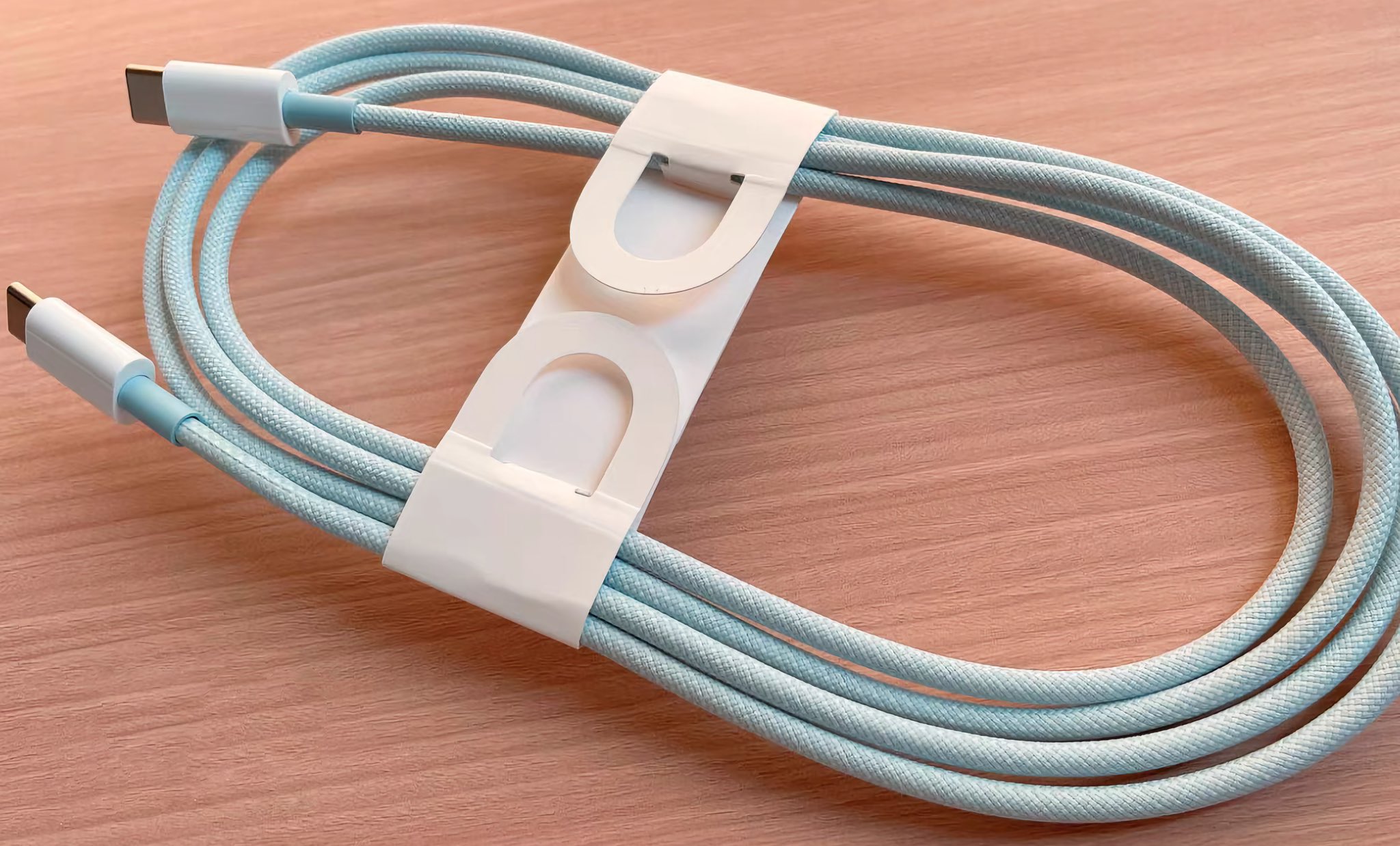

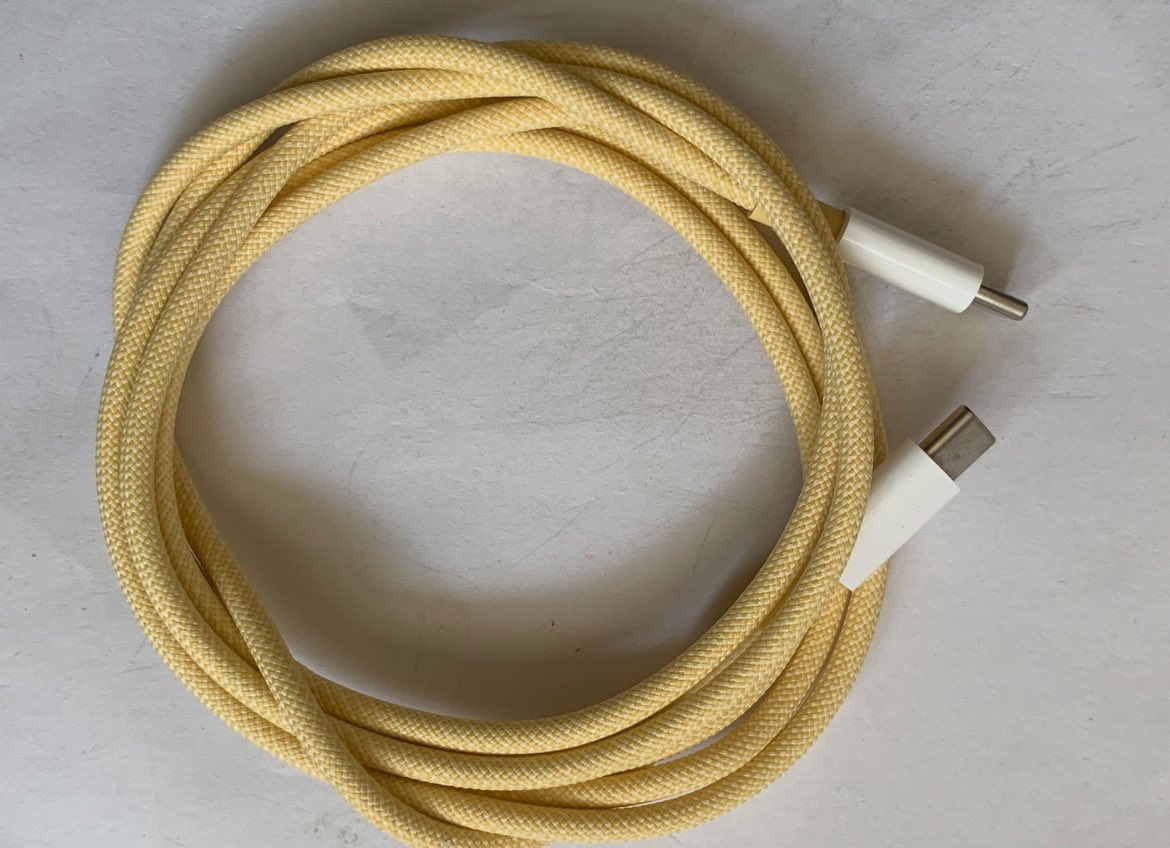

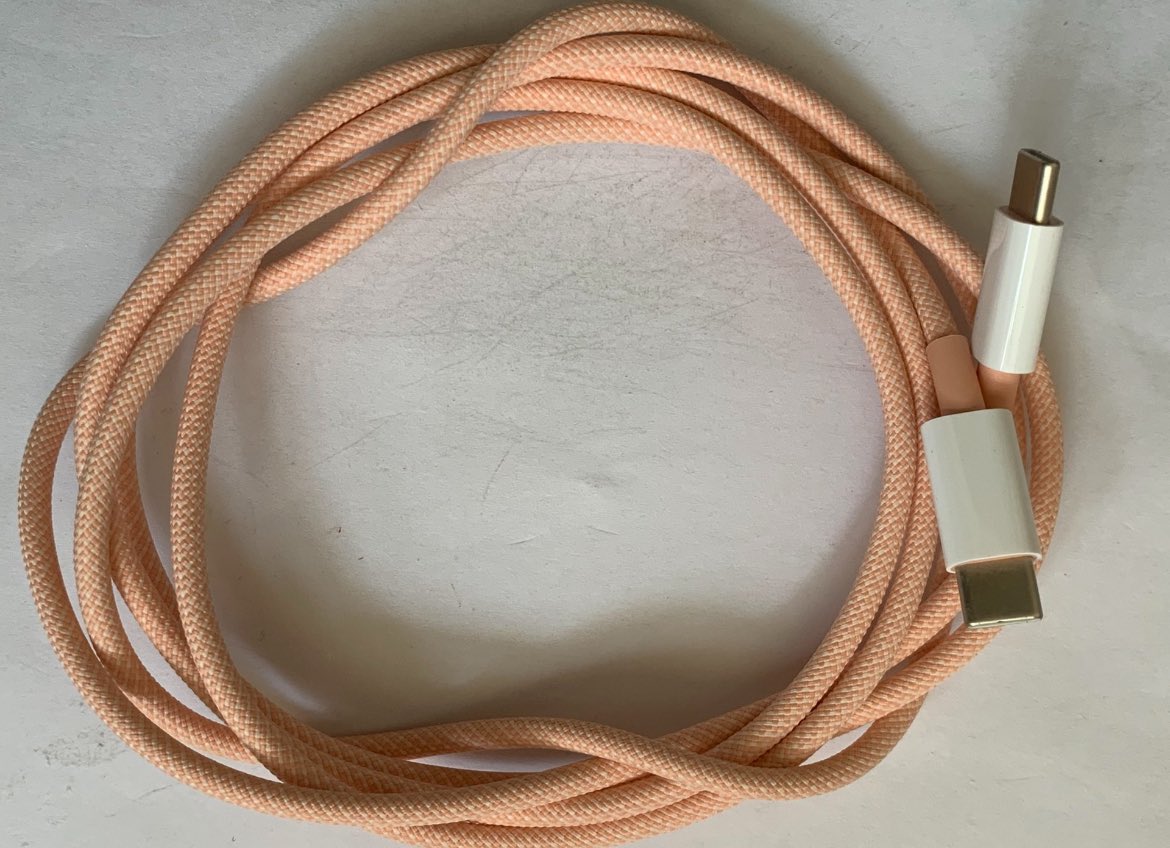

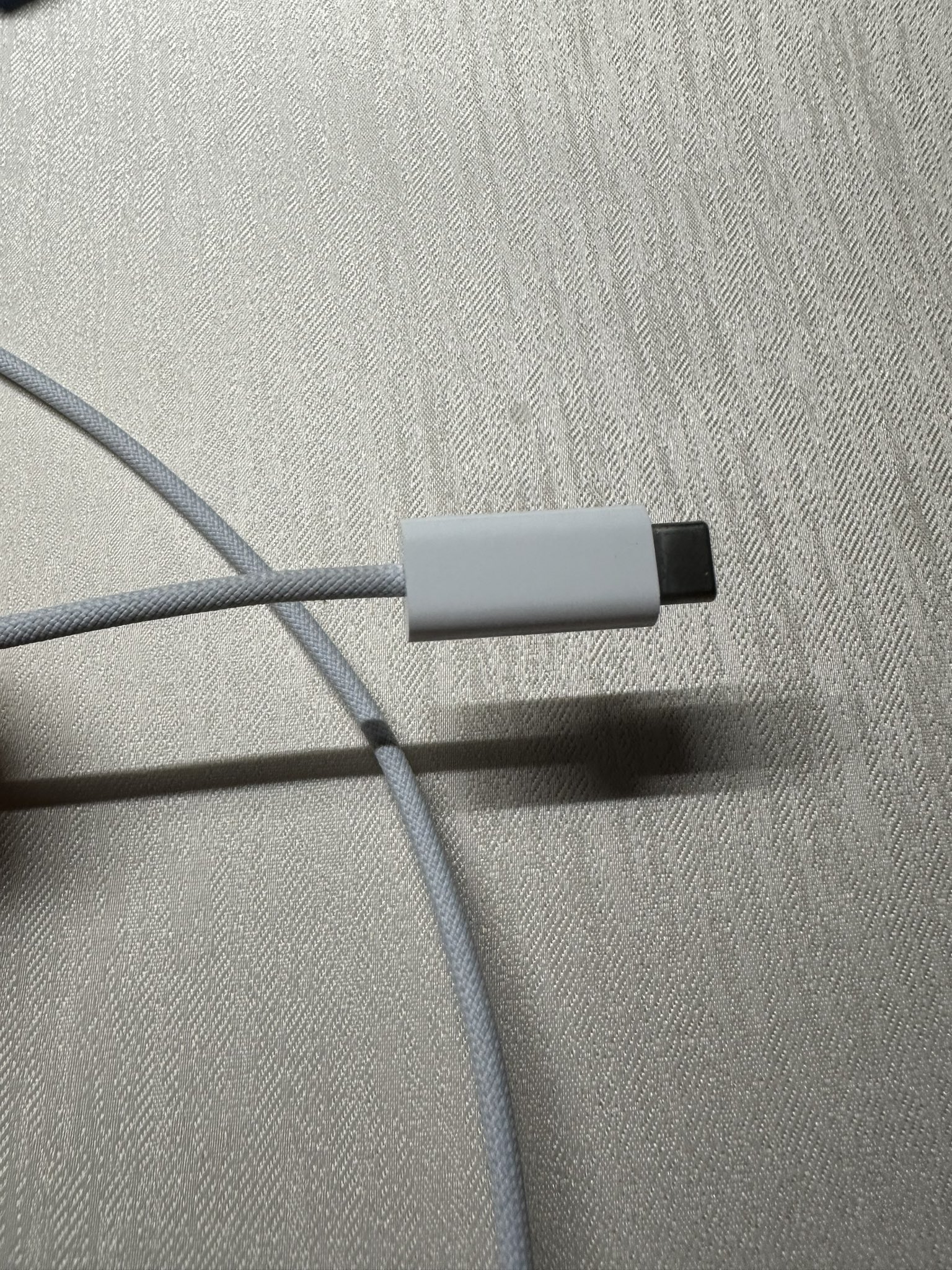

Vu sur X, un câble USB-C coloré (en bleu/vert). Apple n’a pas sorti les câbles colorés.

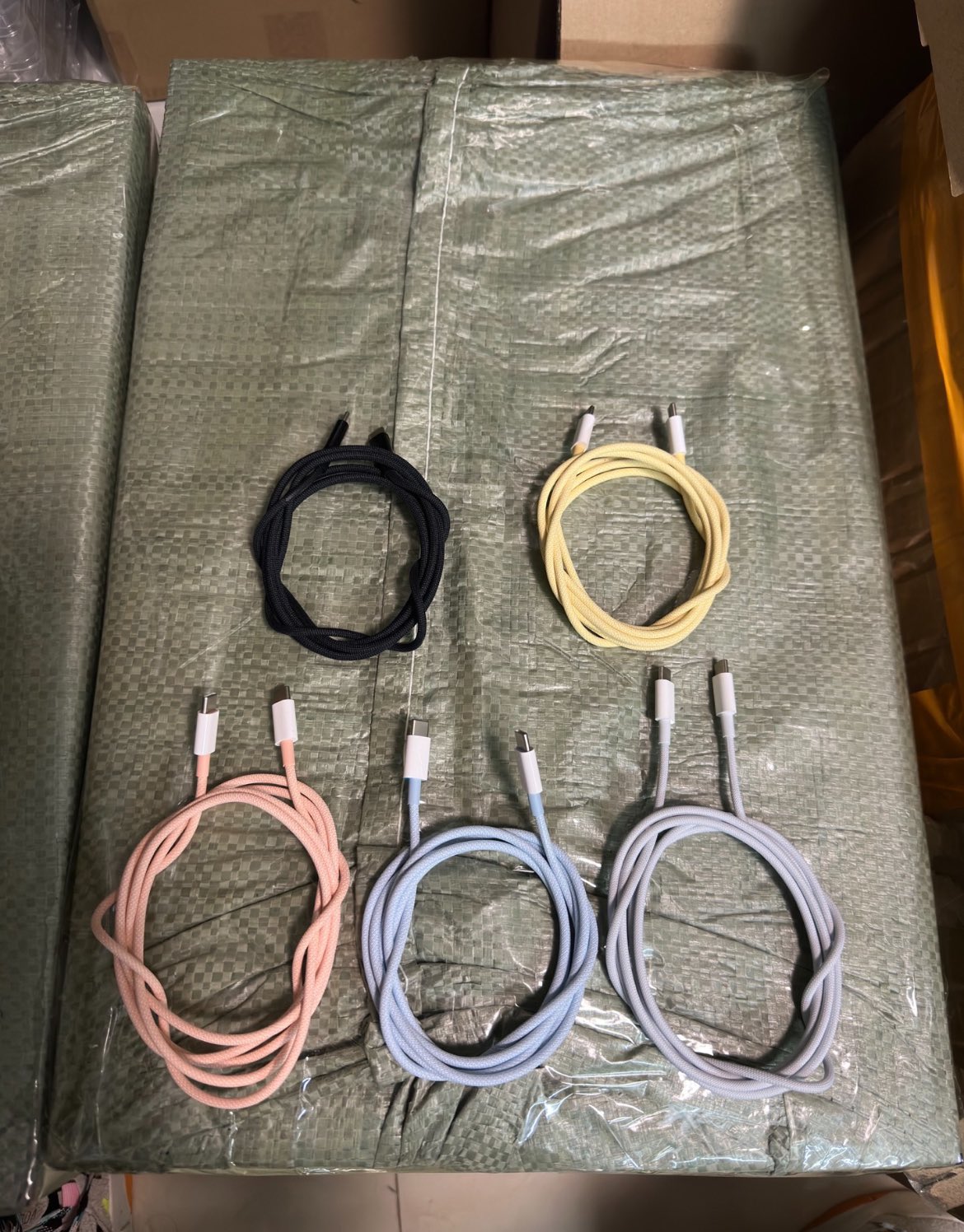

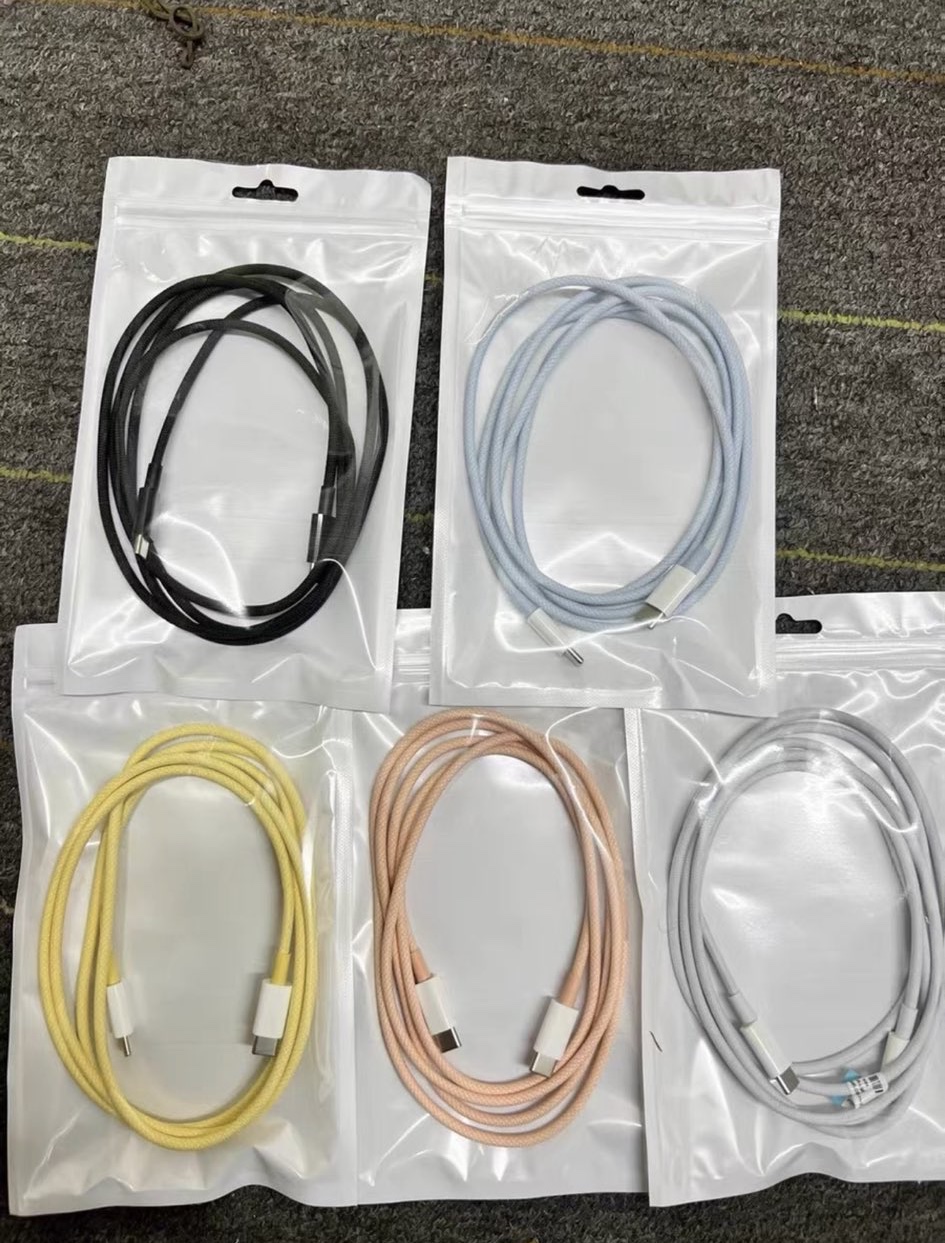

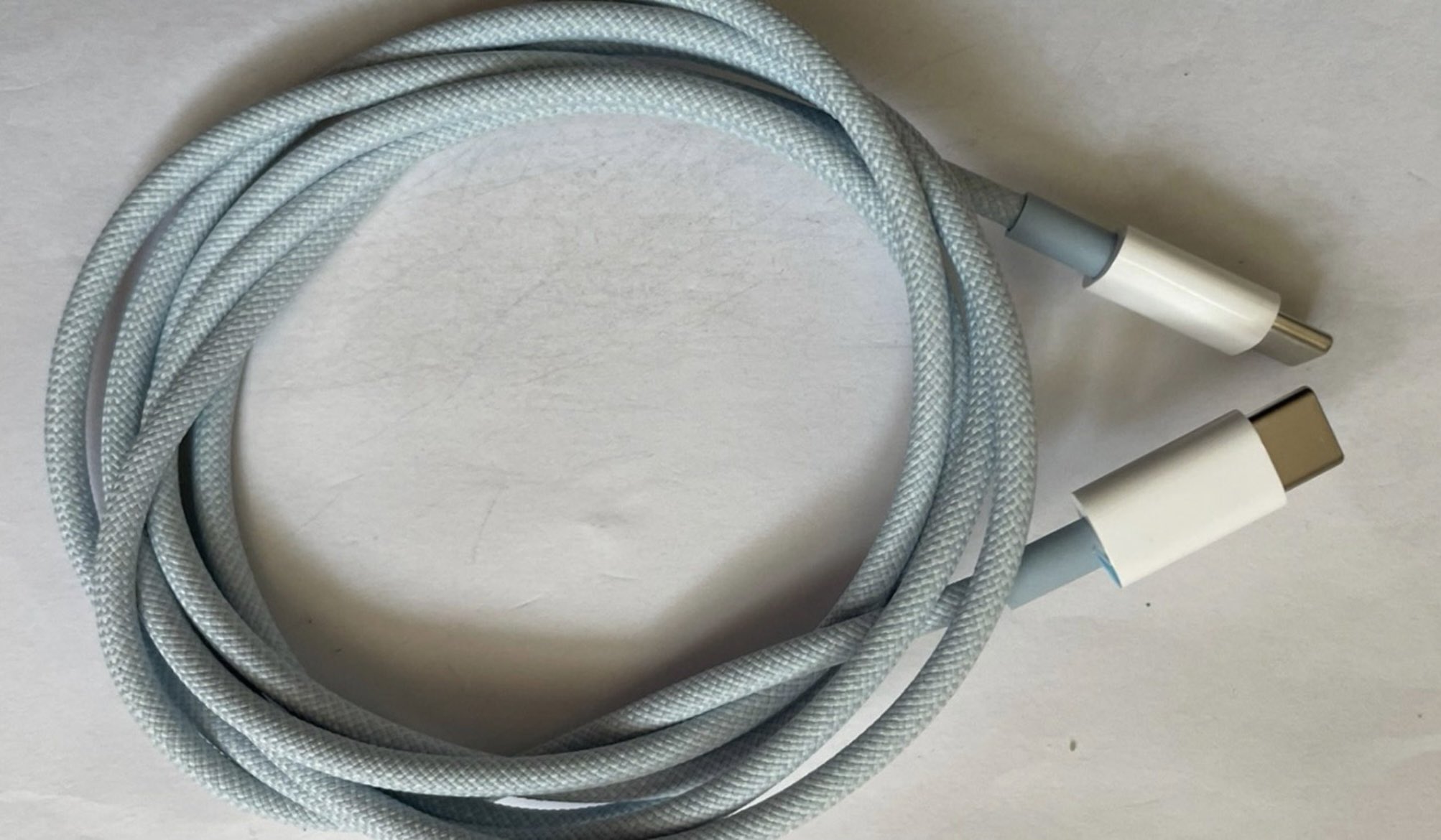

Vu sur X, d’autres câbles USB-C colorés. On a de l’orange, du bleu/vert, jaune, noir et violet.

Vu sur X, des câbles USB-C colorés (encore) avec du noir.

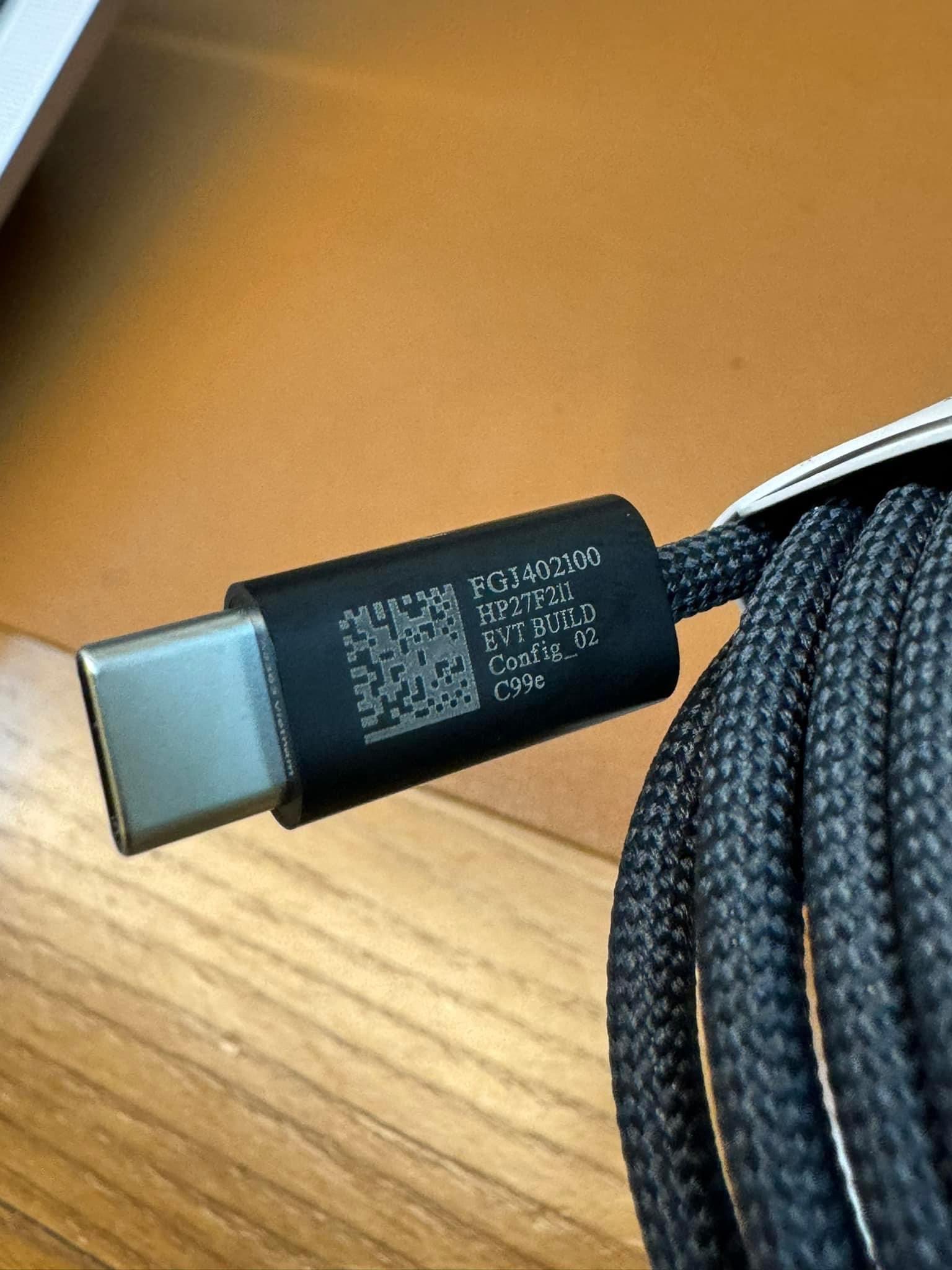

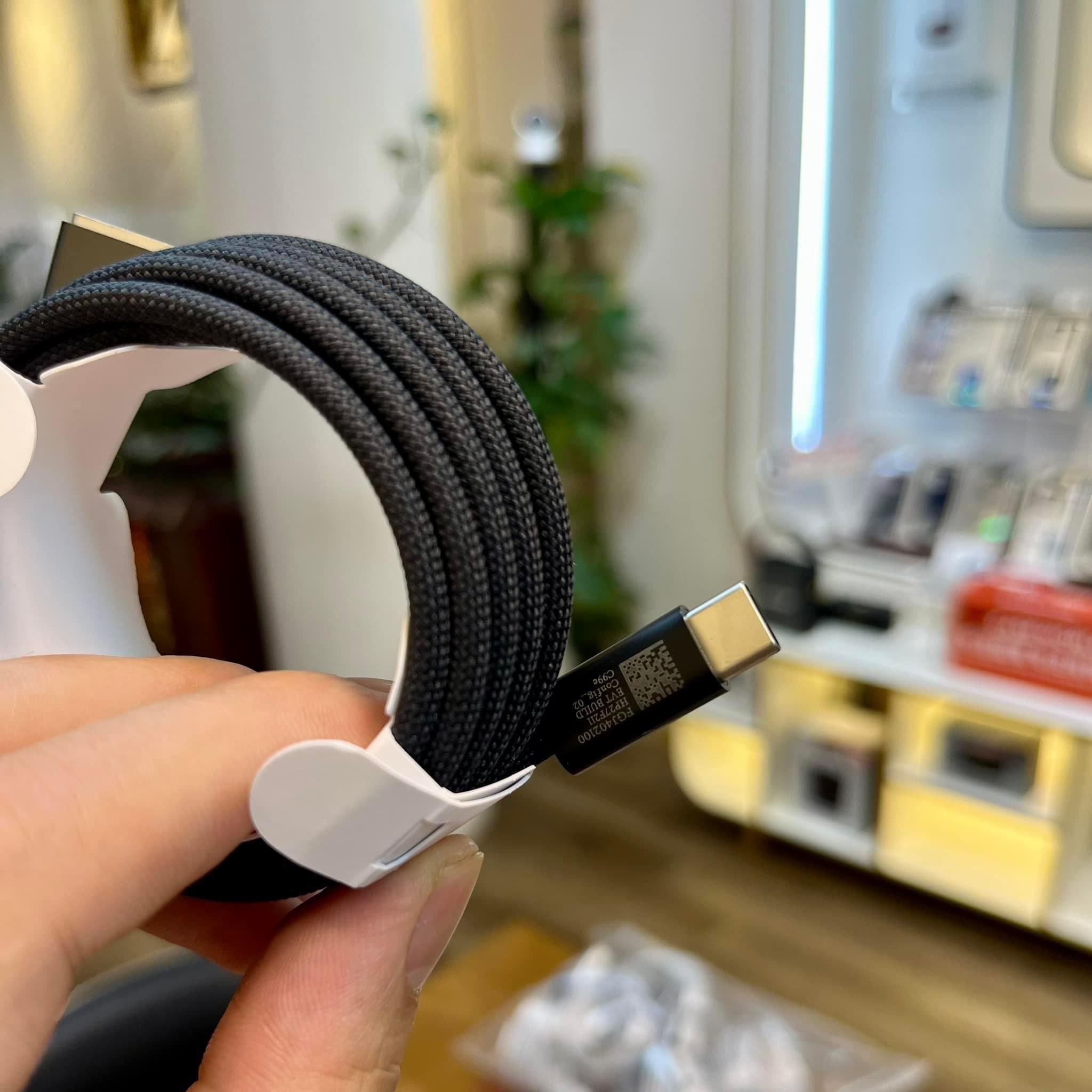

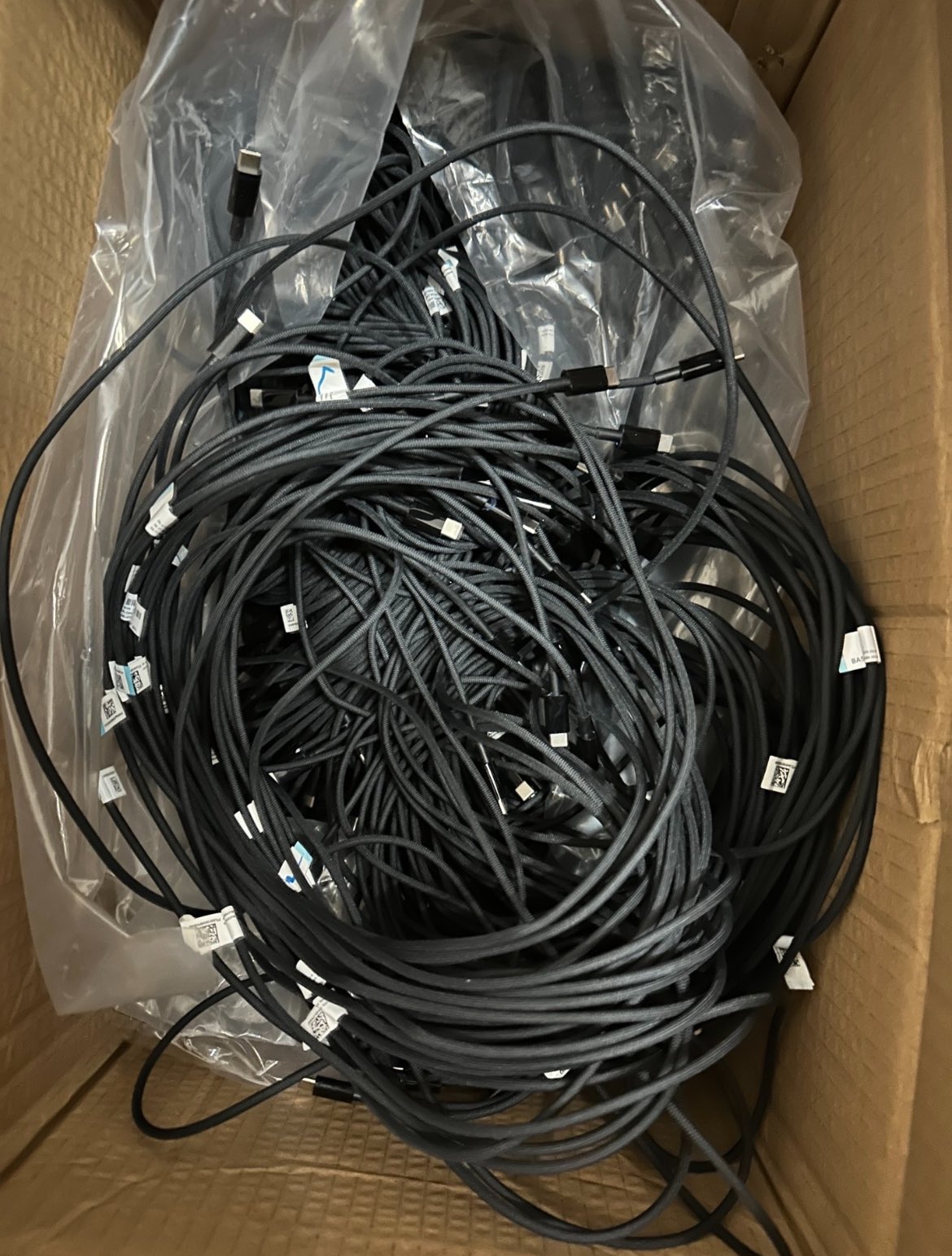

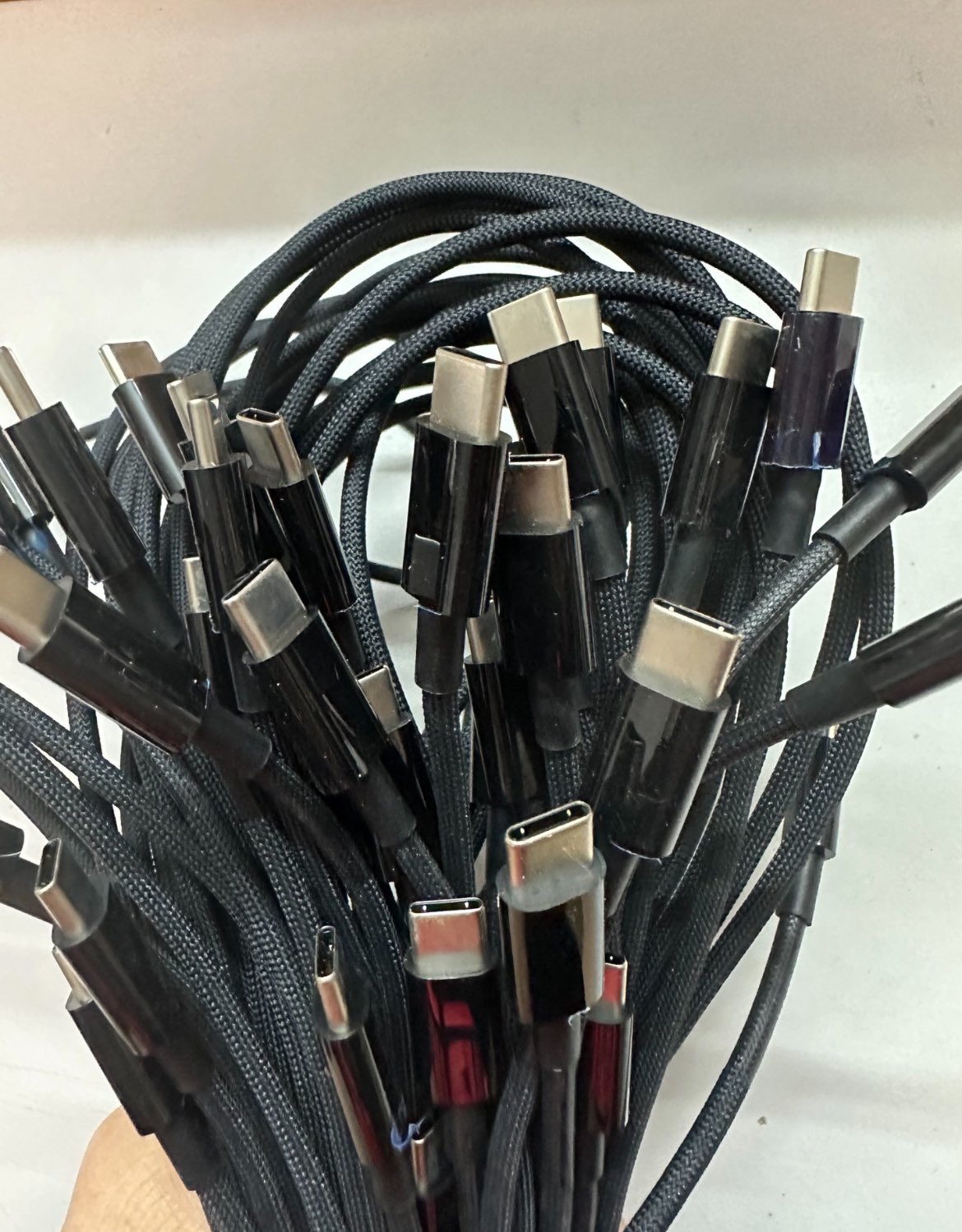

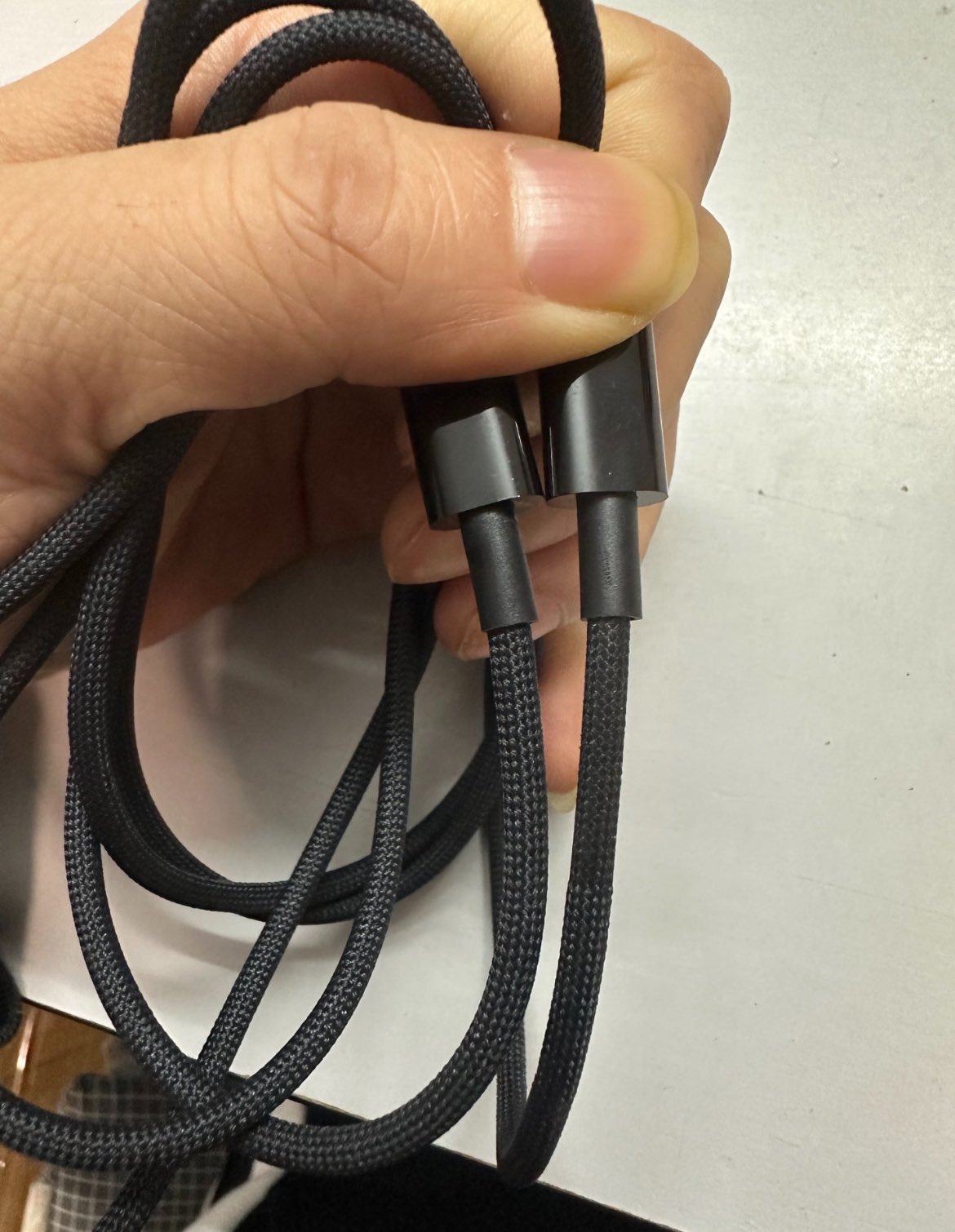

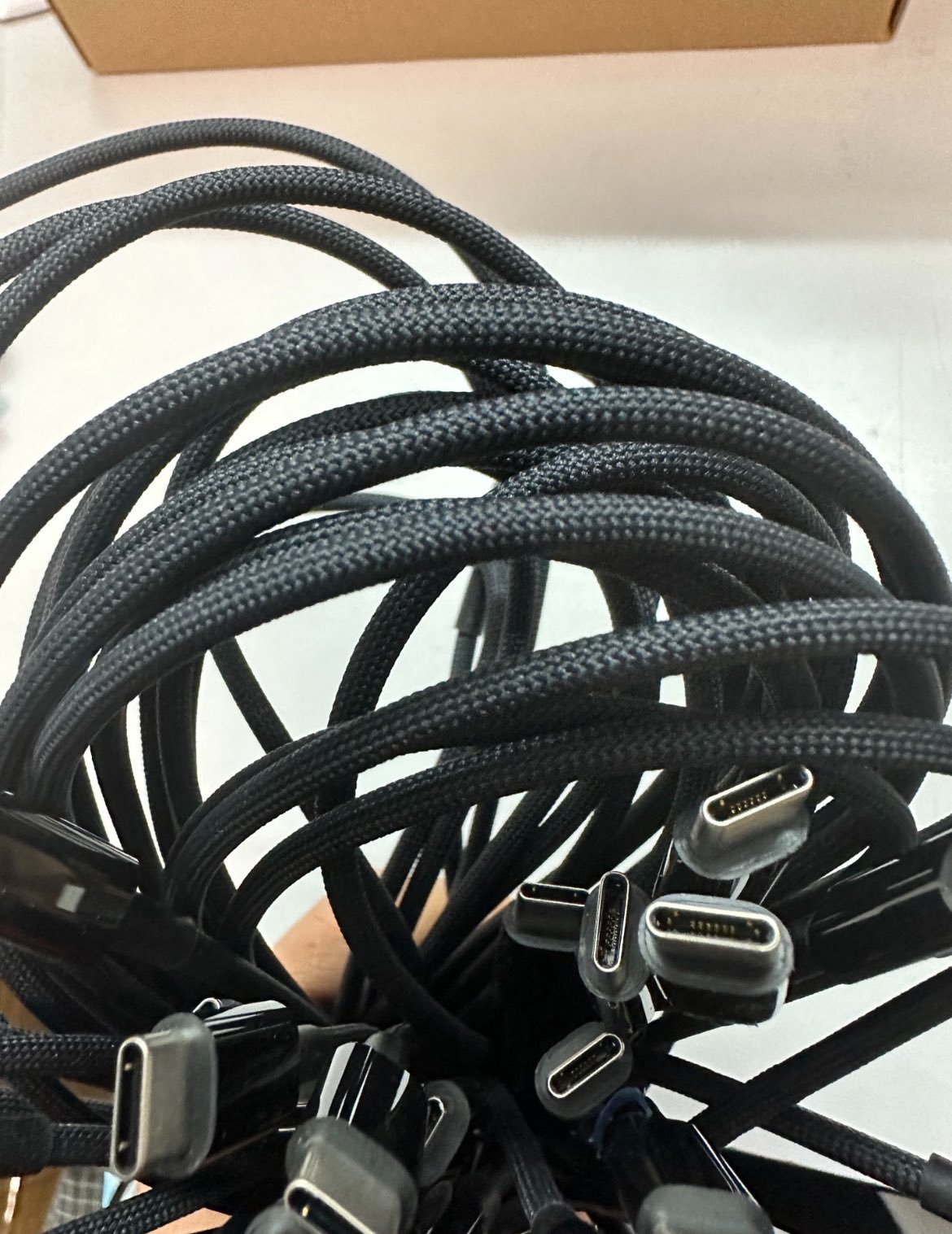

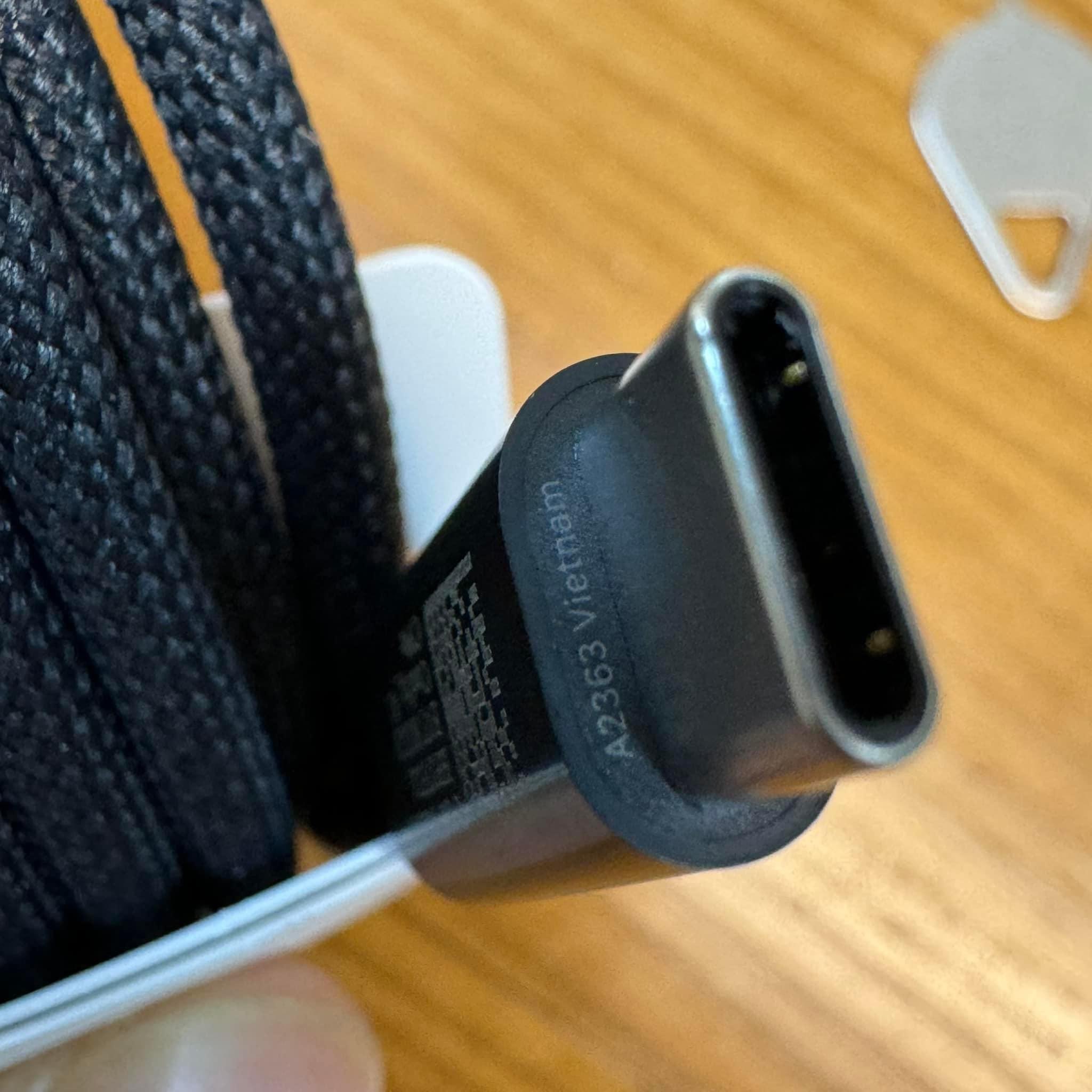

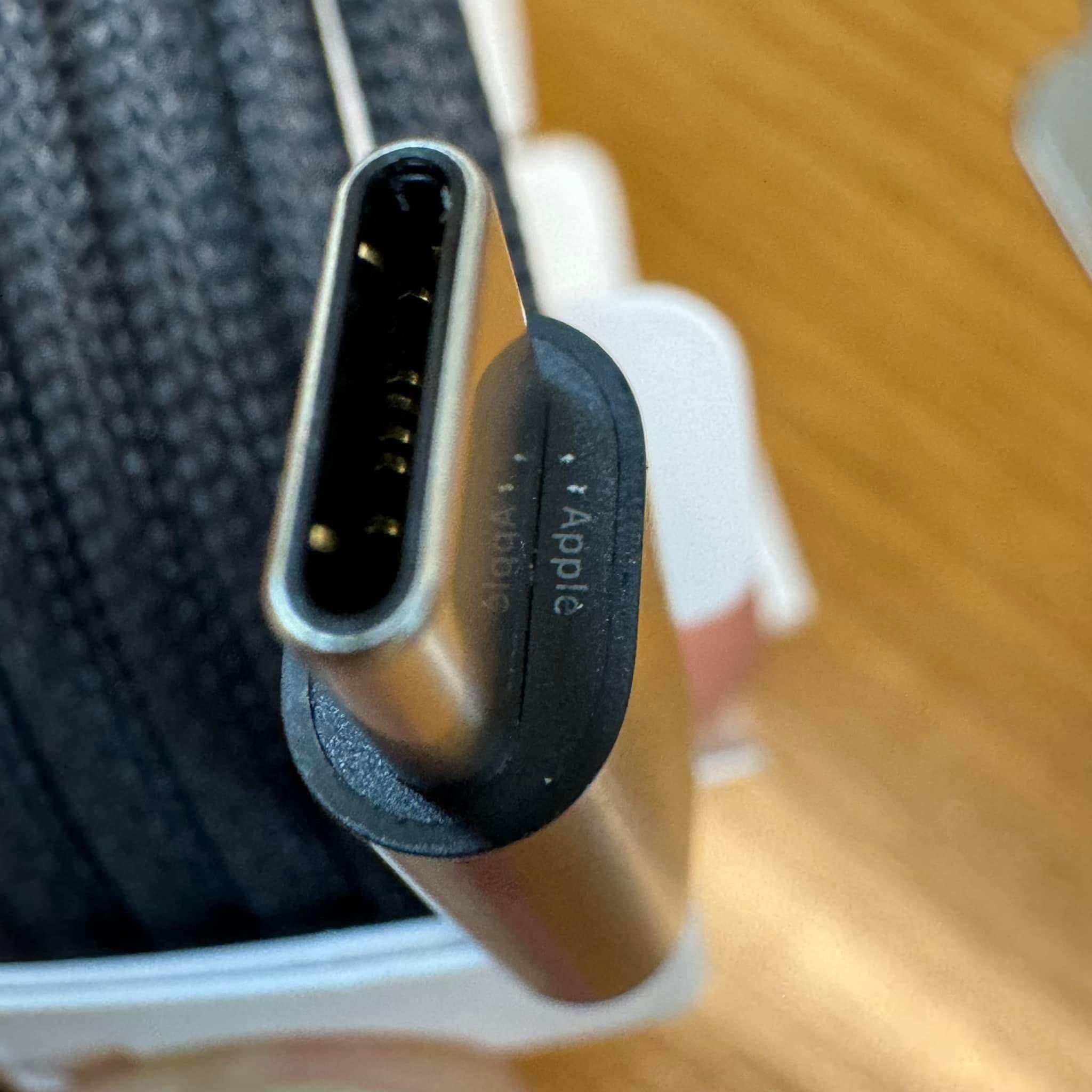

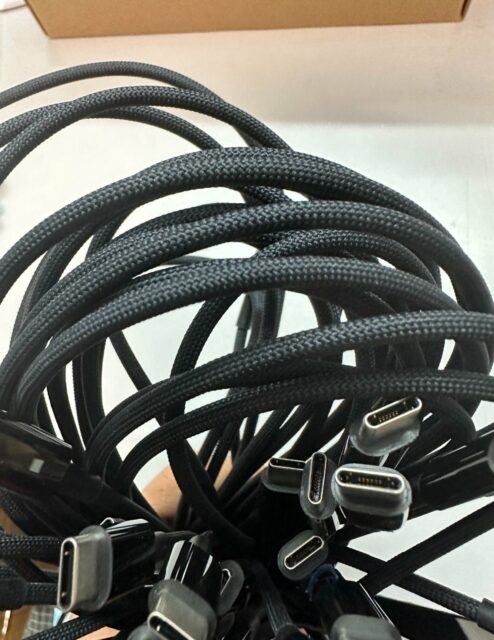

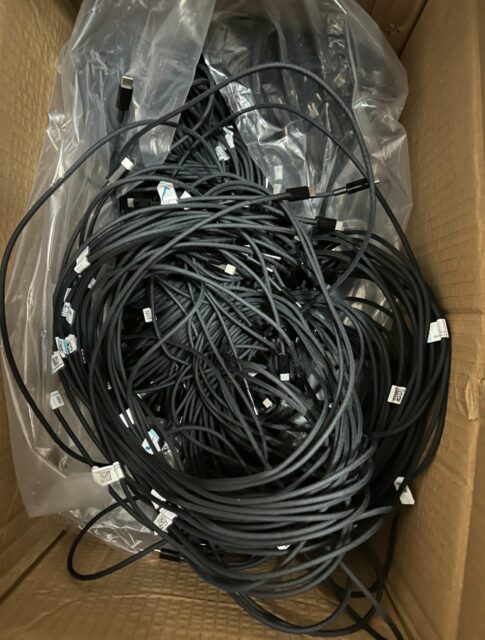

Vu sur X, des câbles USB-C noirs pour iPhone.

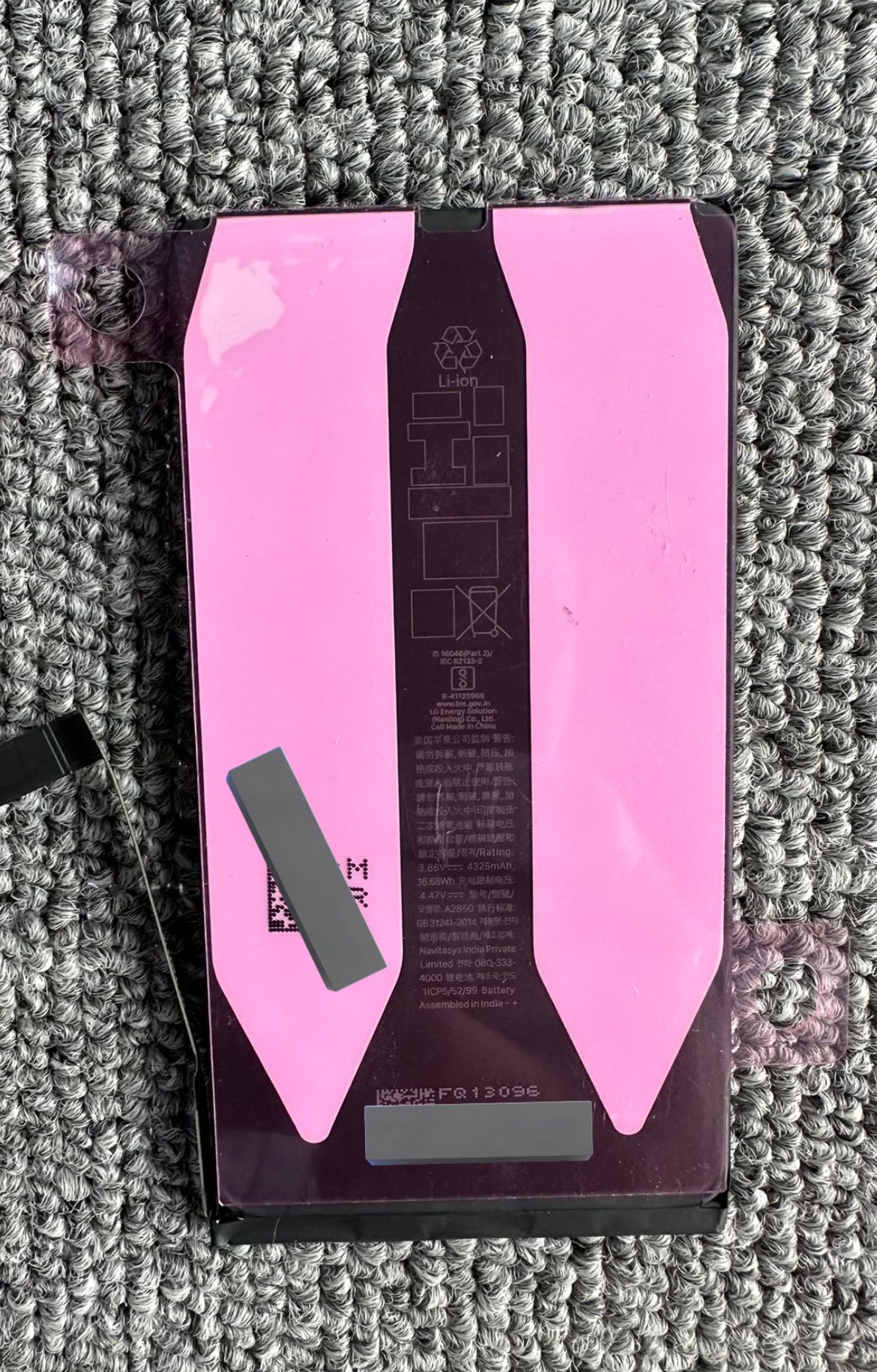

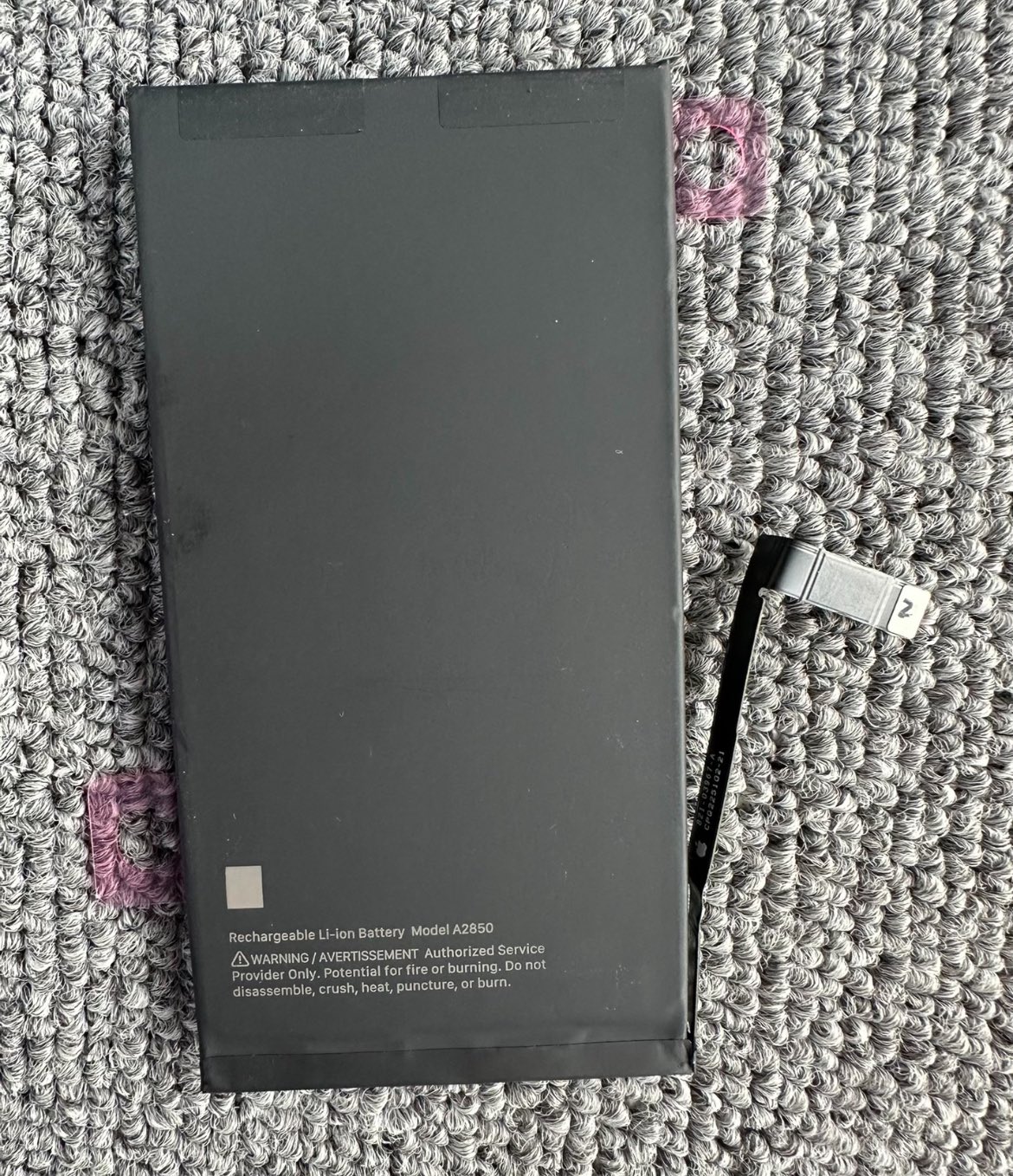

Vu sur X, un prototype de batterie d’iPhone 14.

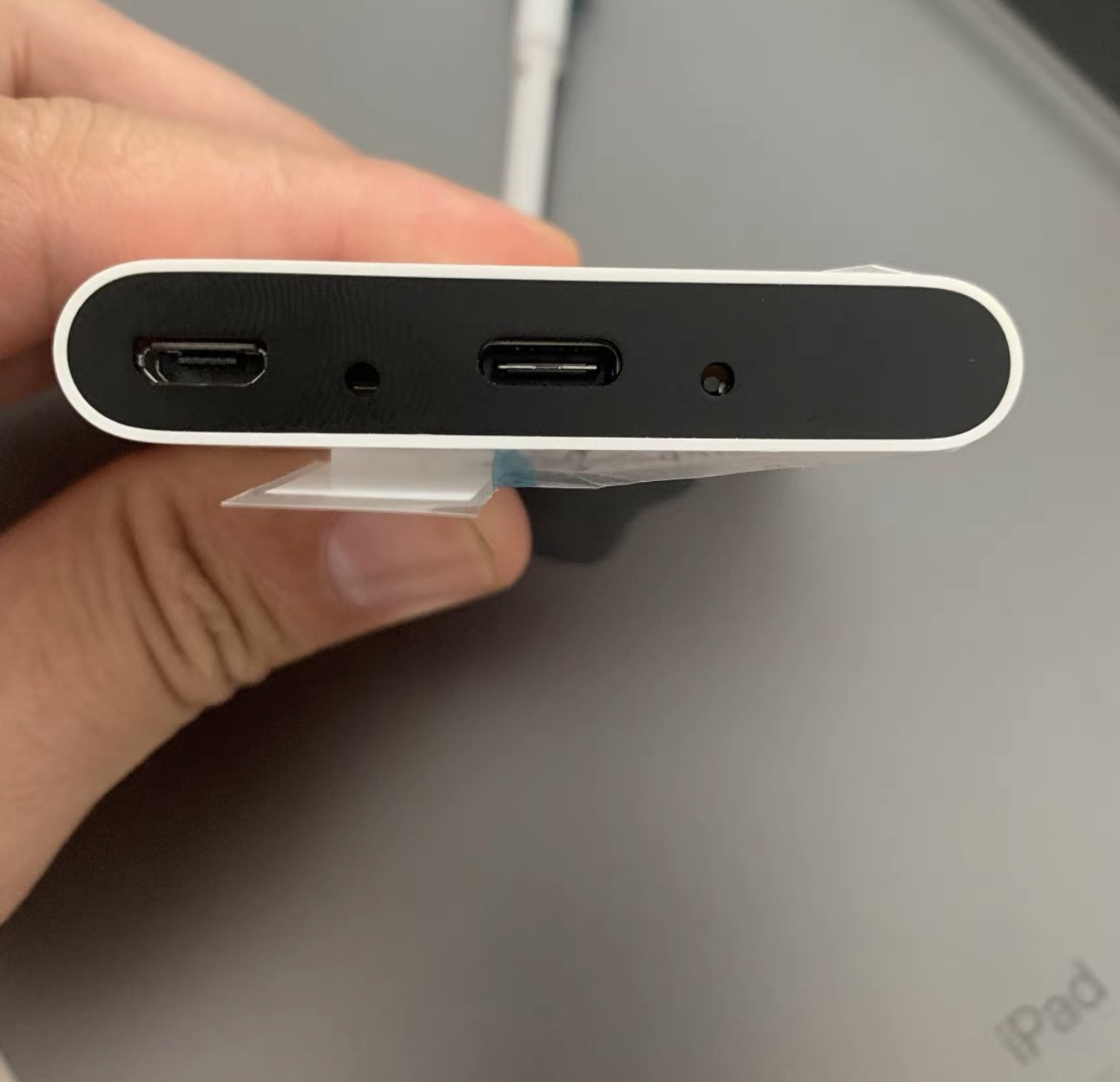

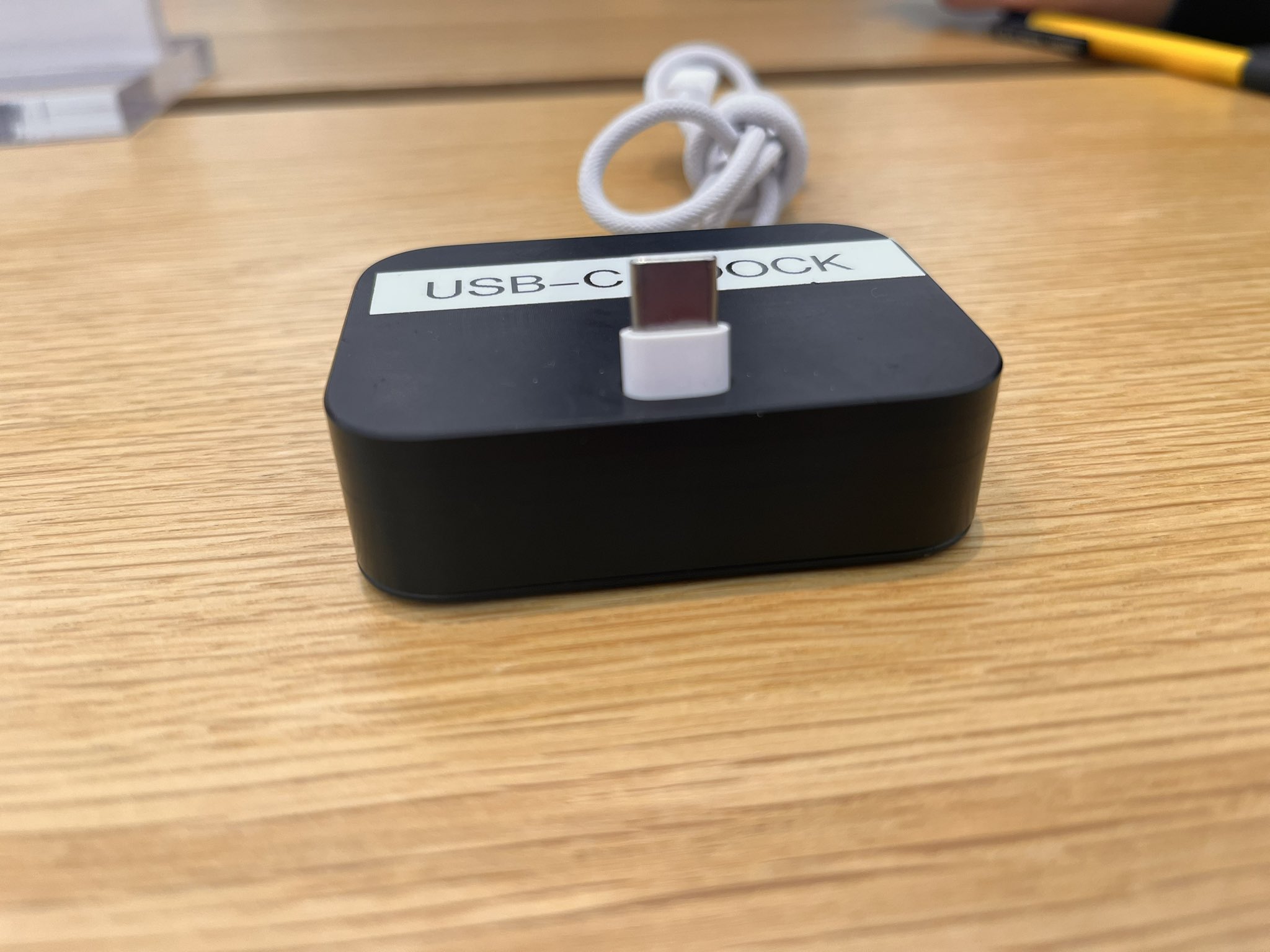

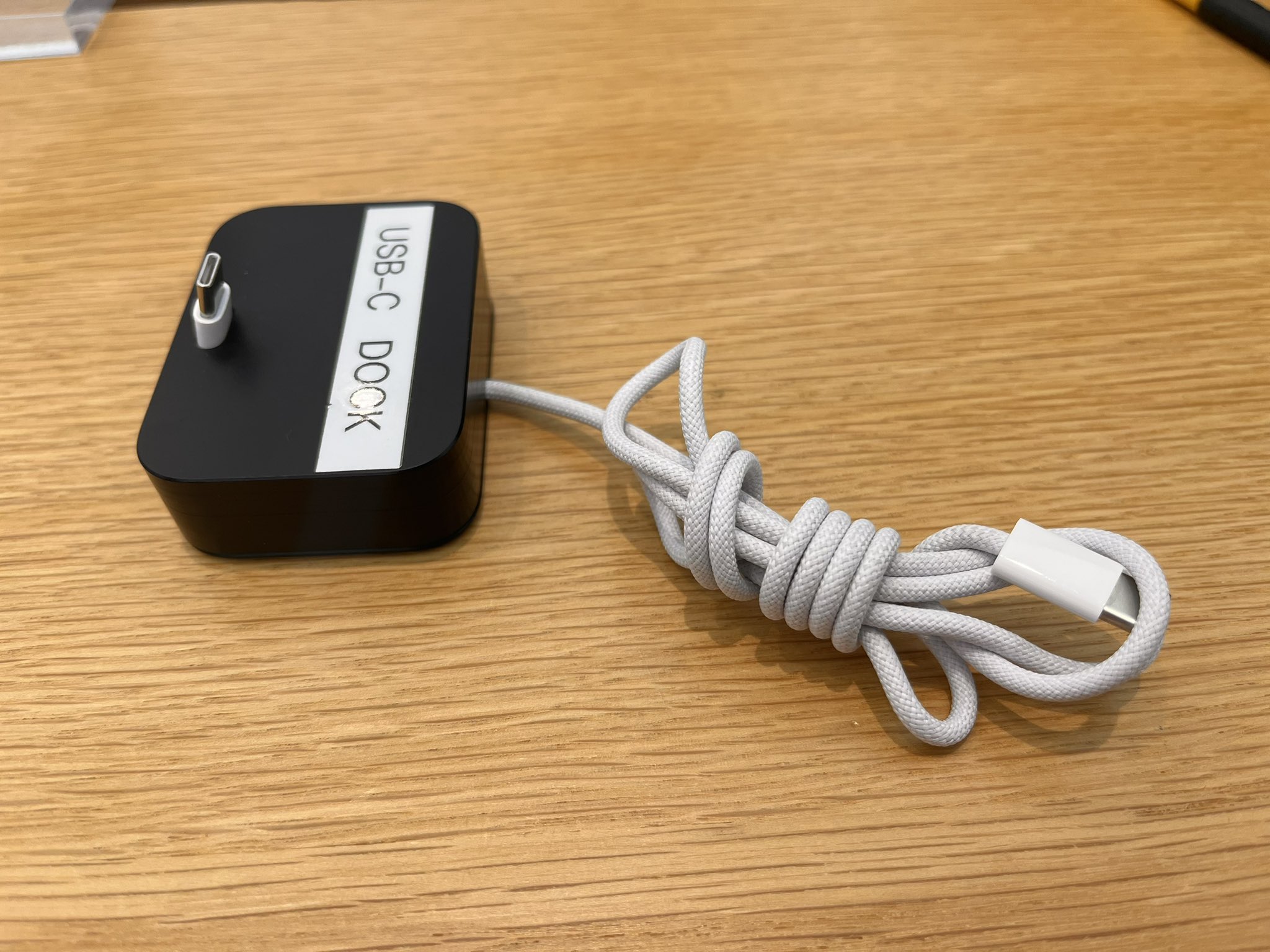

Vu sur X, un prototype de dock USB-C, pour remplacer le dock Lightning. C’est évidemment un peu du bricolage et Apple n’a pas sorti de dock USB-C pour les iPhone 15.

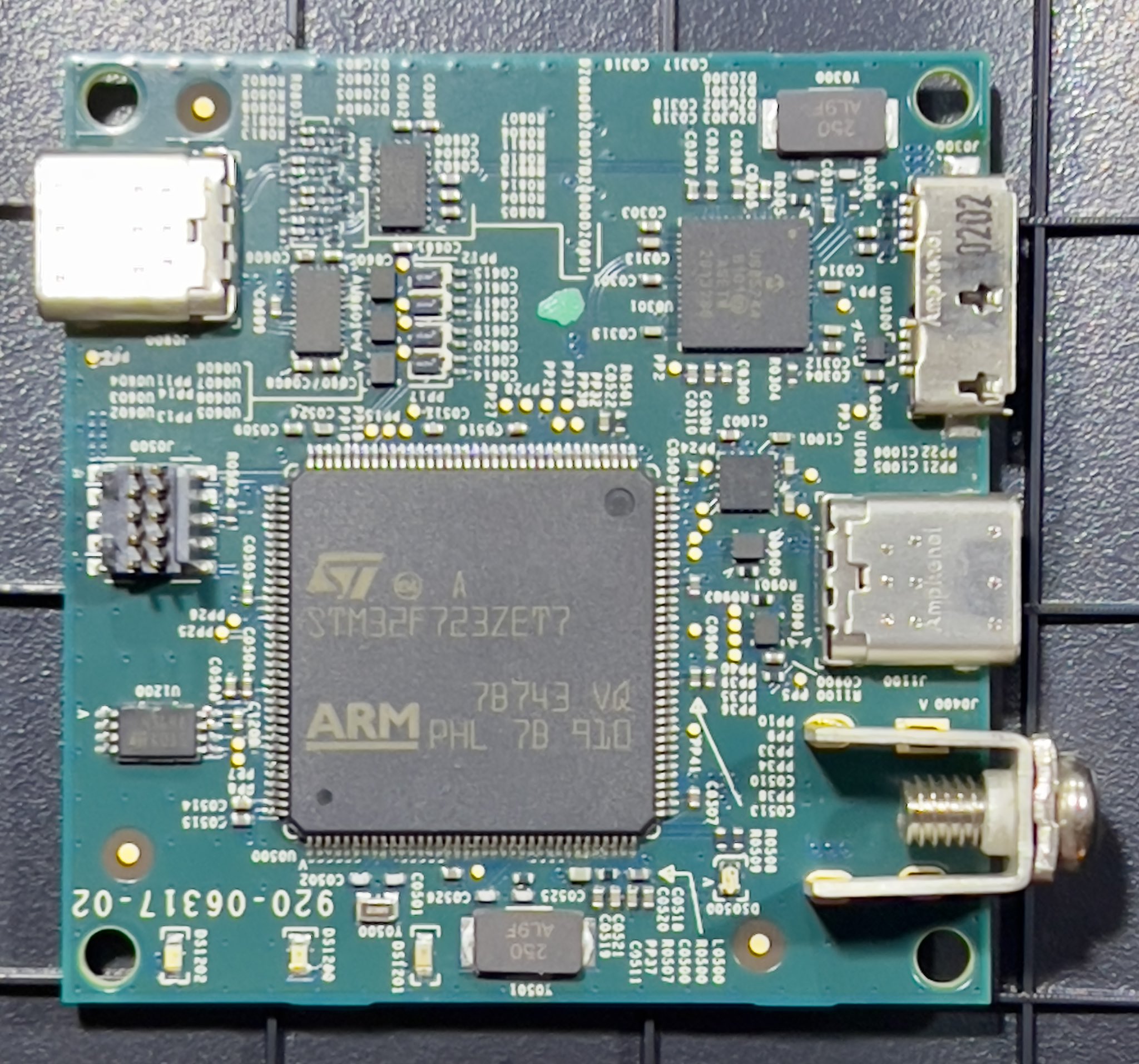

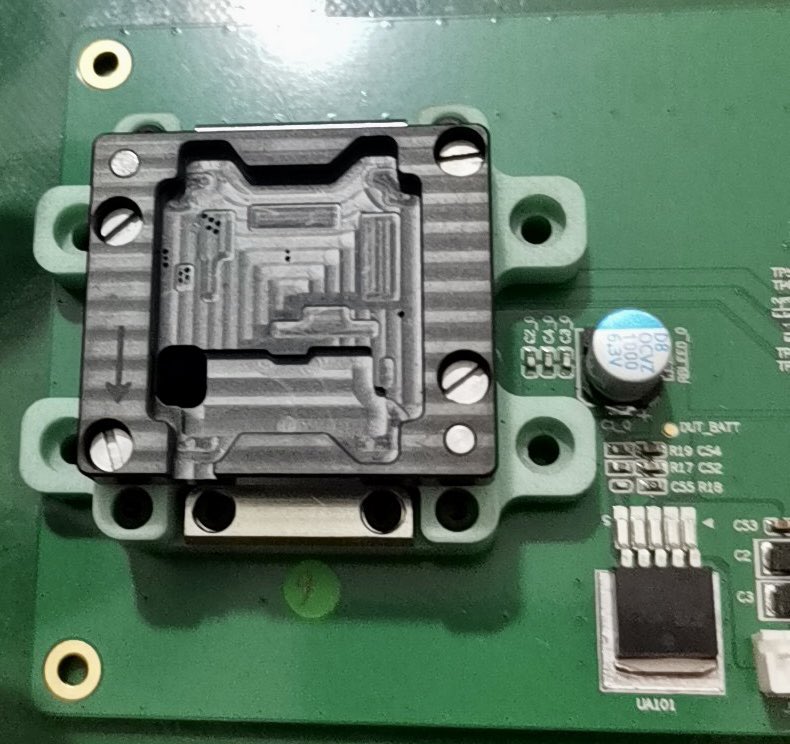

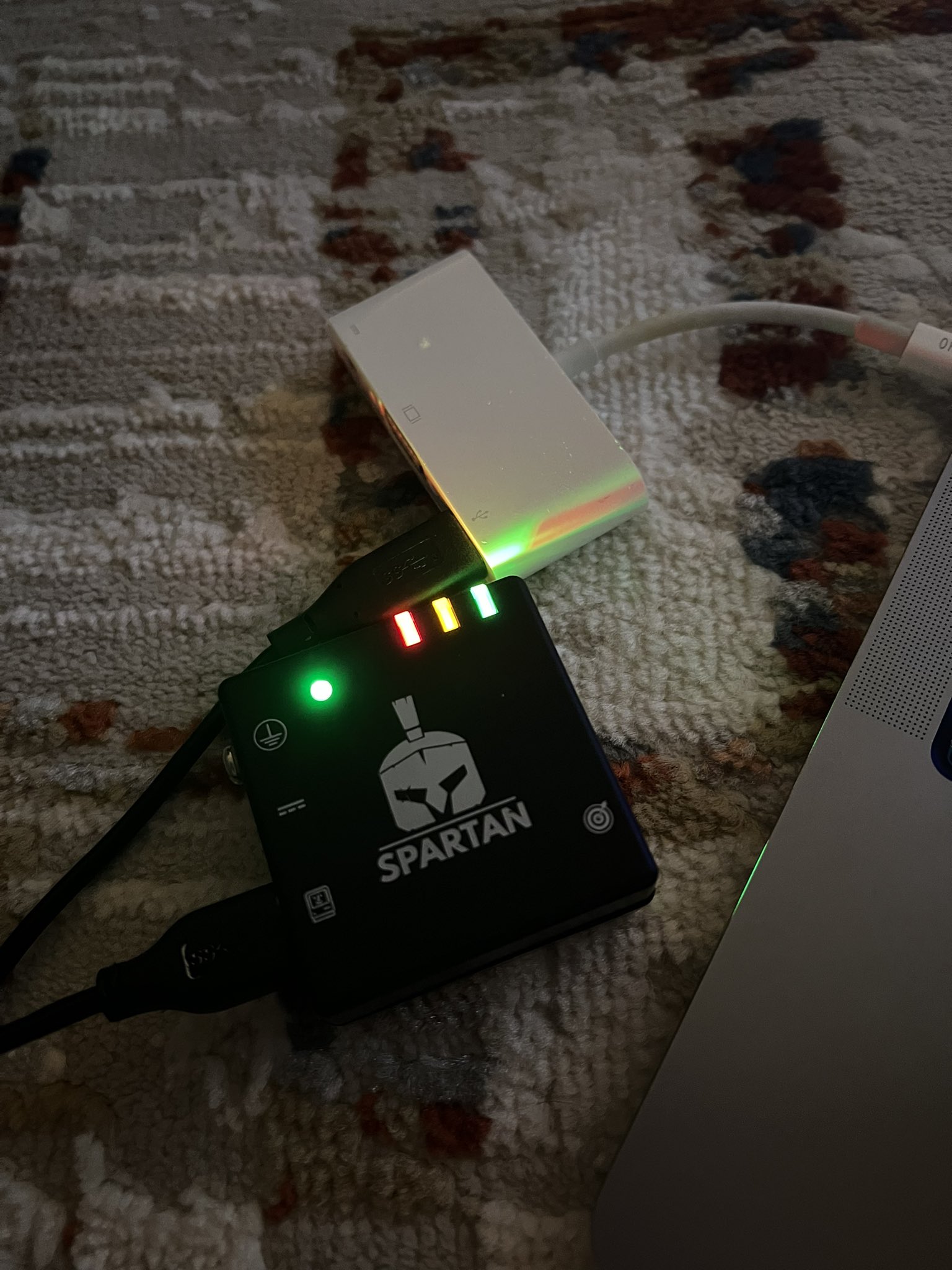

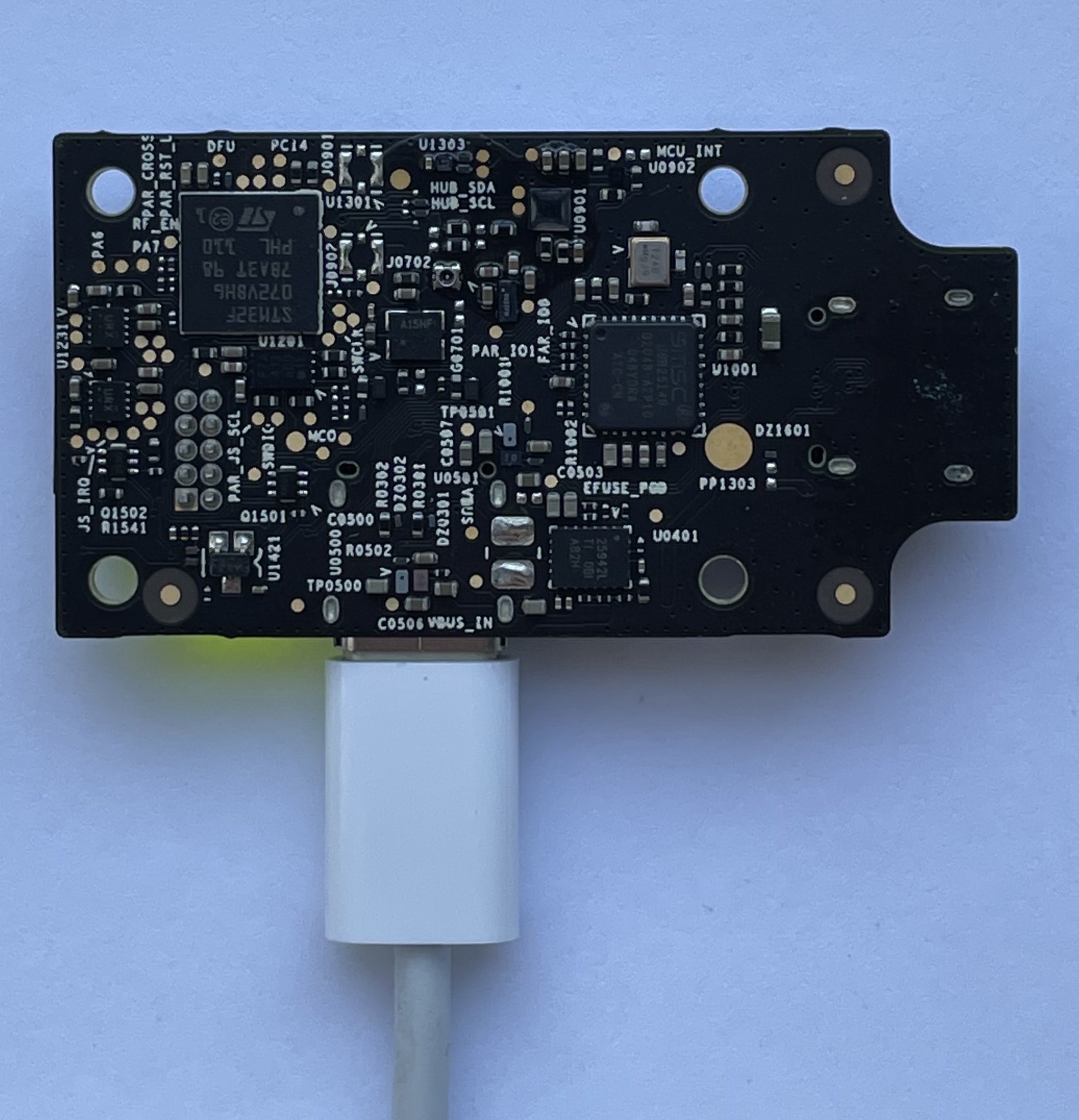

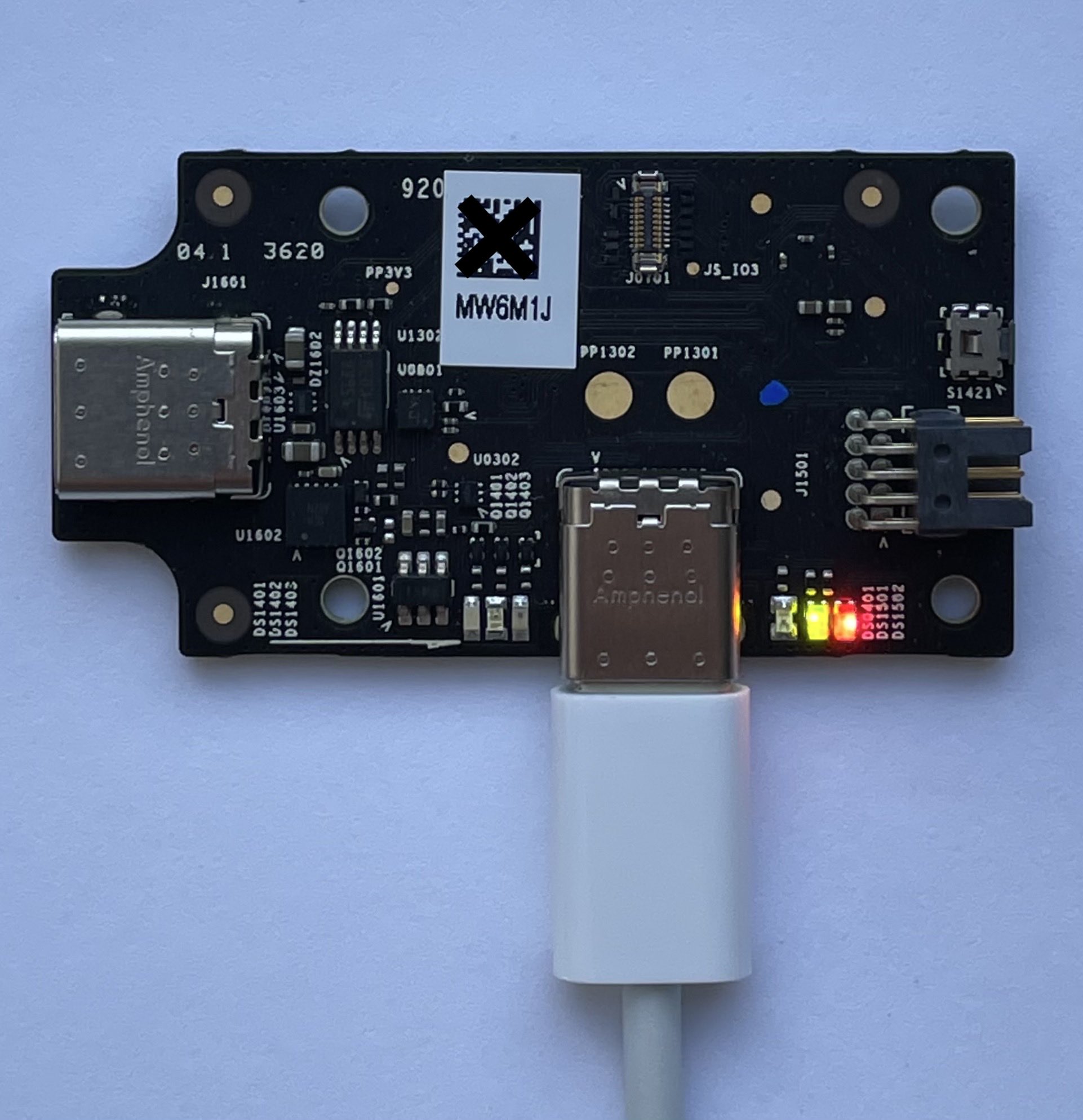

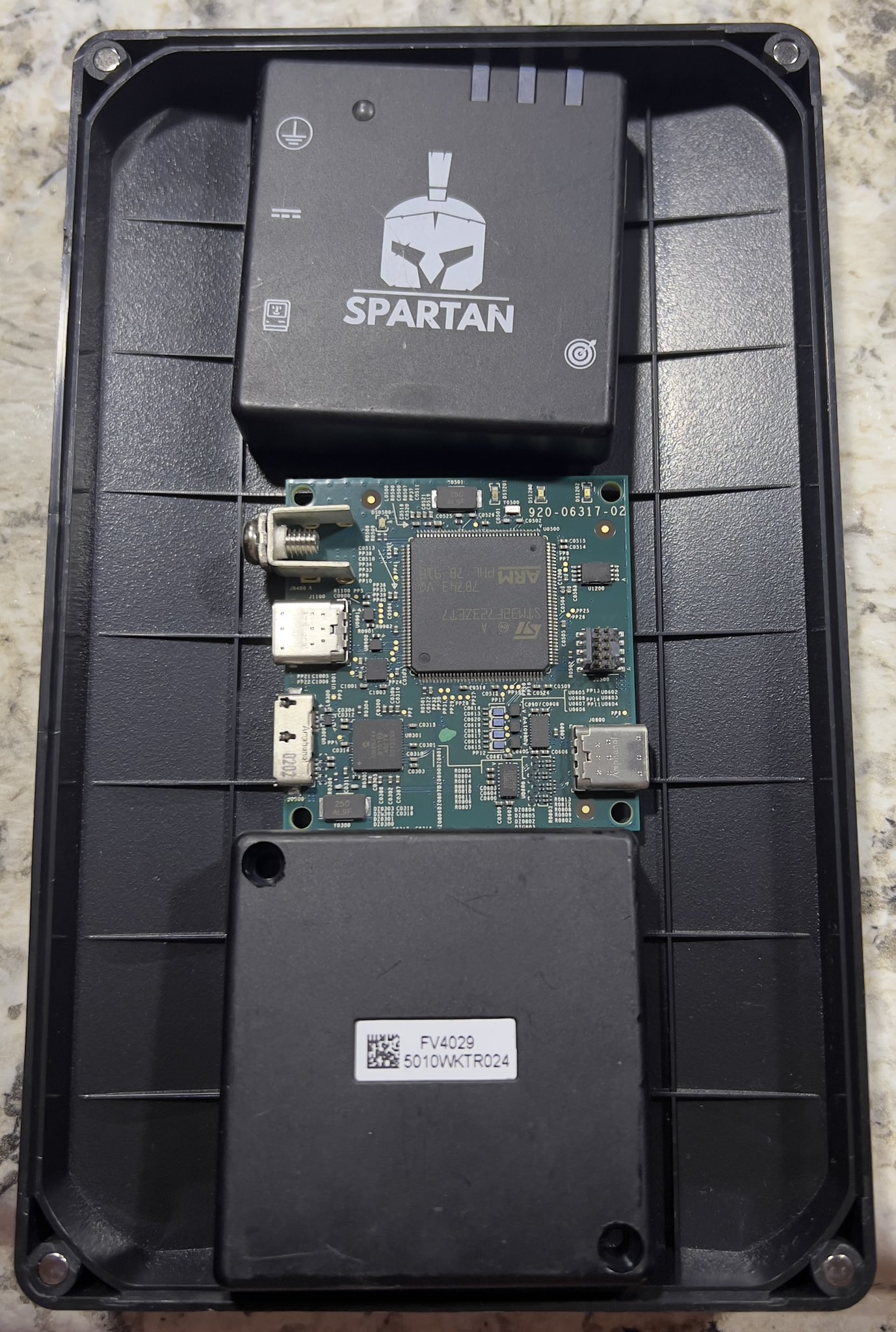

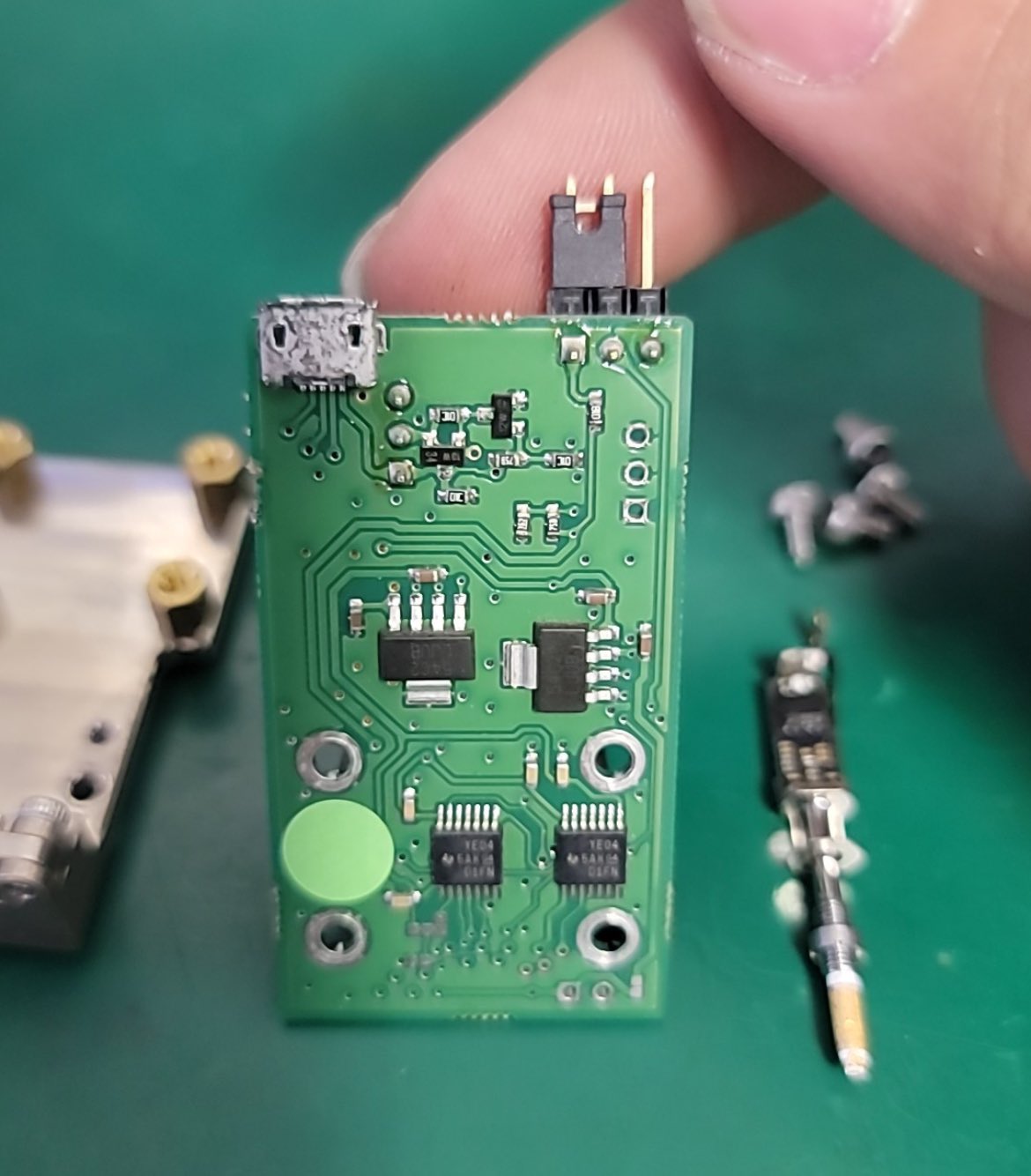

Vu sur X, une carte de test Spartan. Je ne sais pas trop ce que fait ce type de cartes, mais elle a de l’USB-C et elle est liée à l’application Phalanx, une référence évidente.

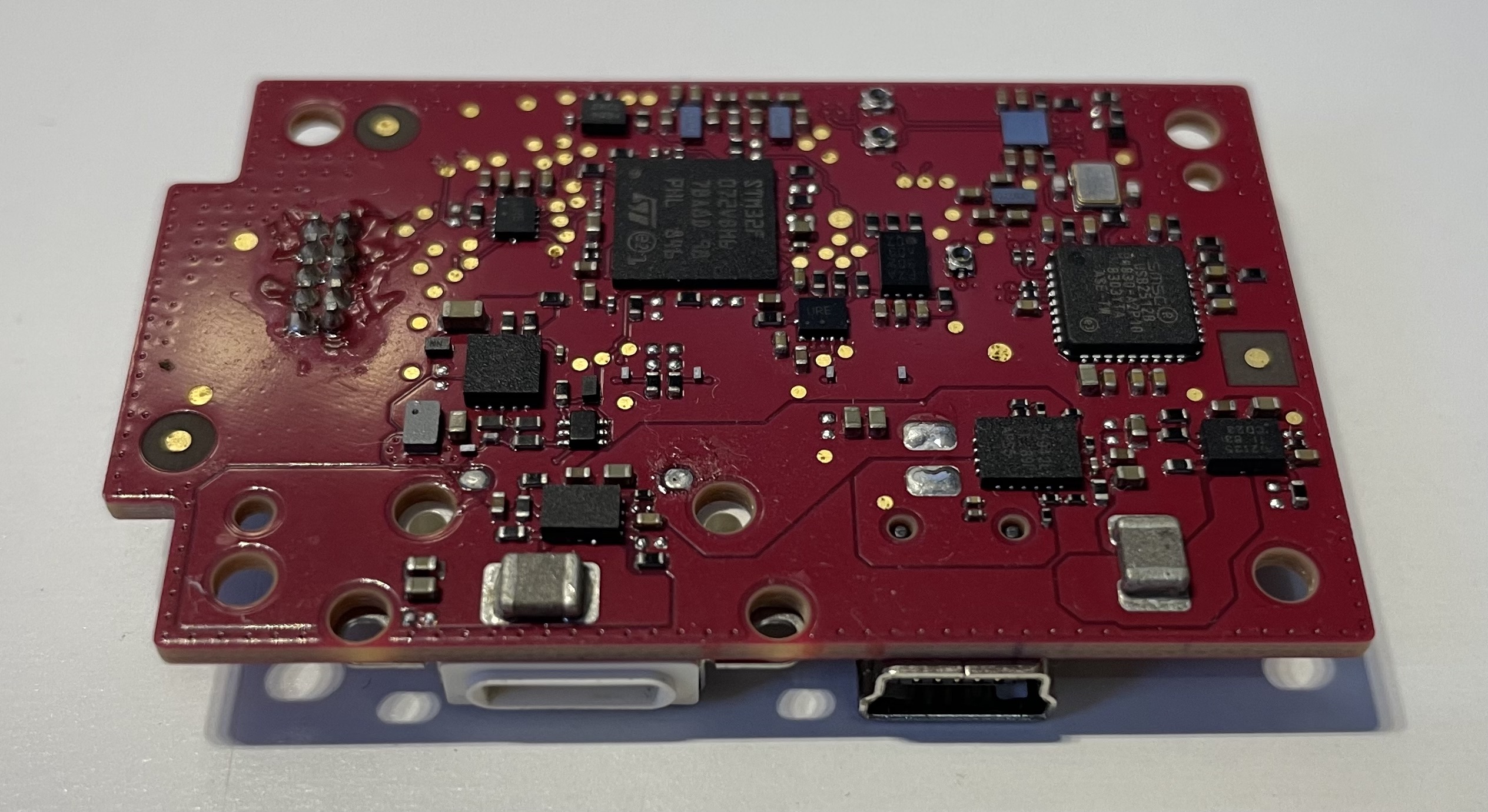

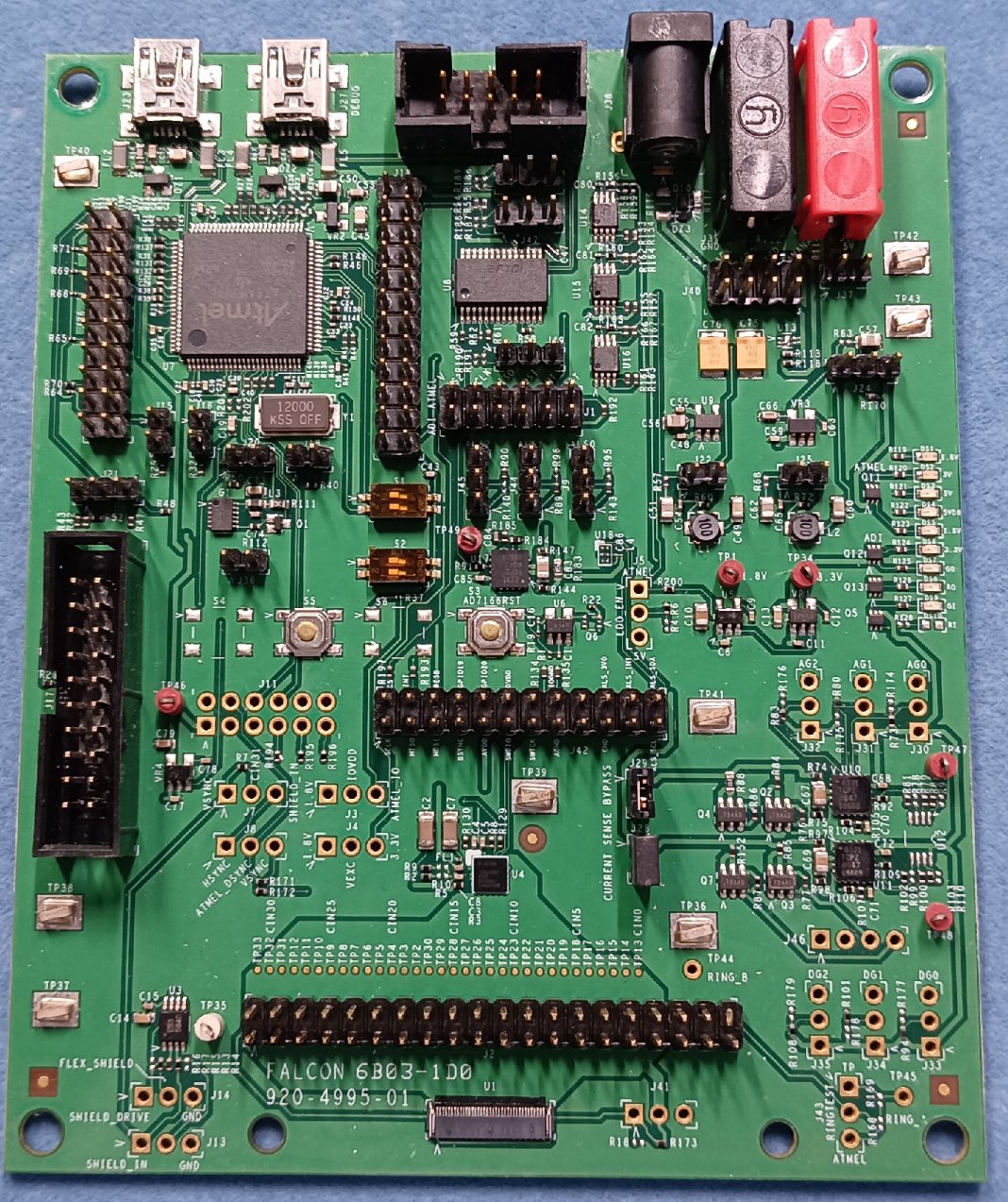

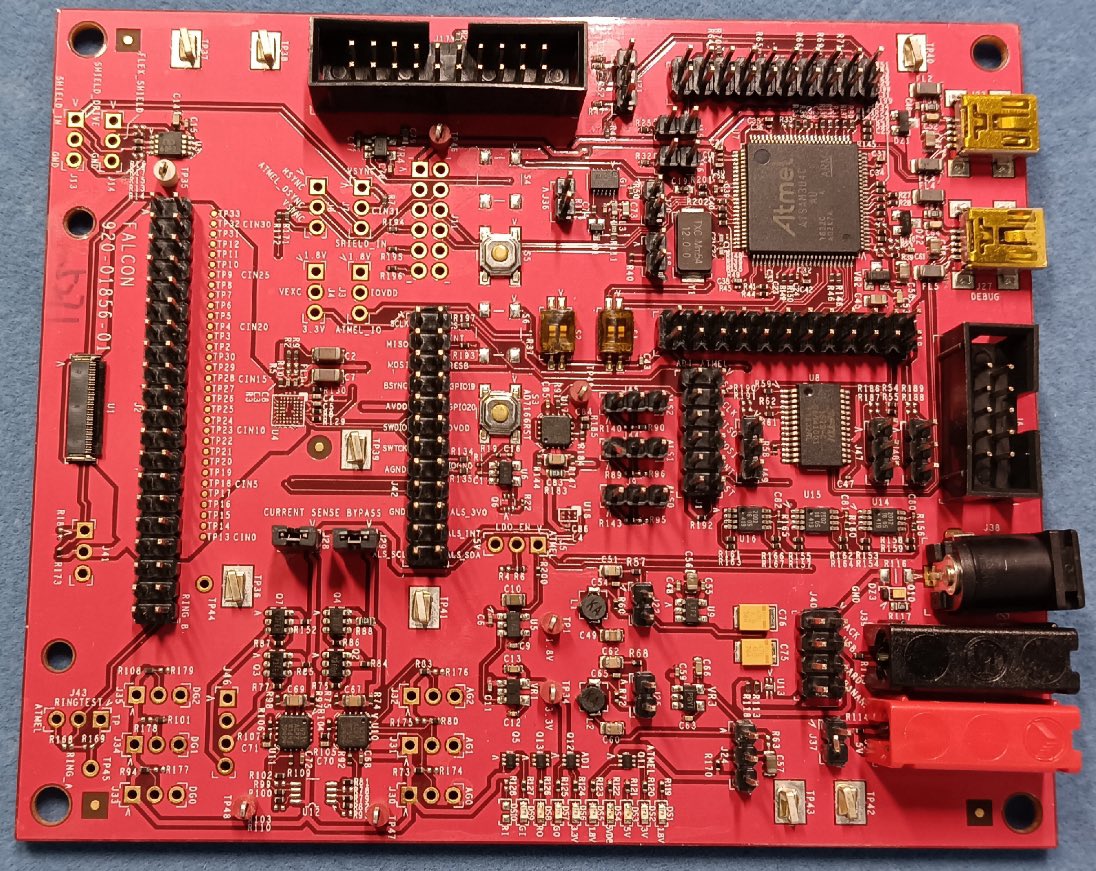

Vu sur X, des cartes de test Falcon et Flamingo, qui servent pour le debug.

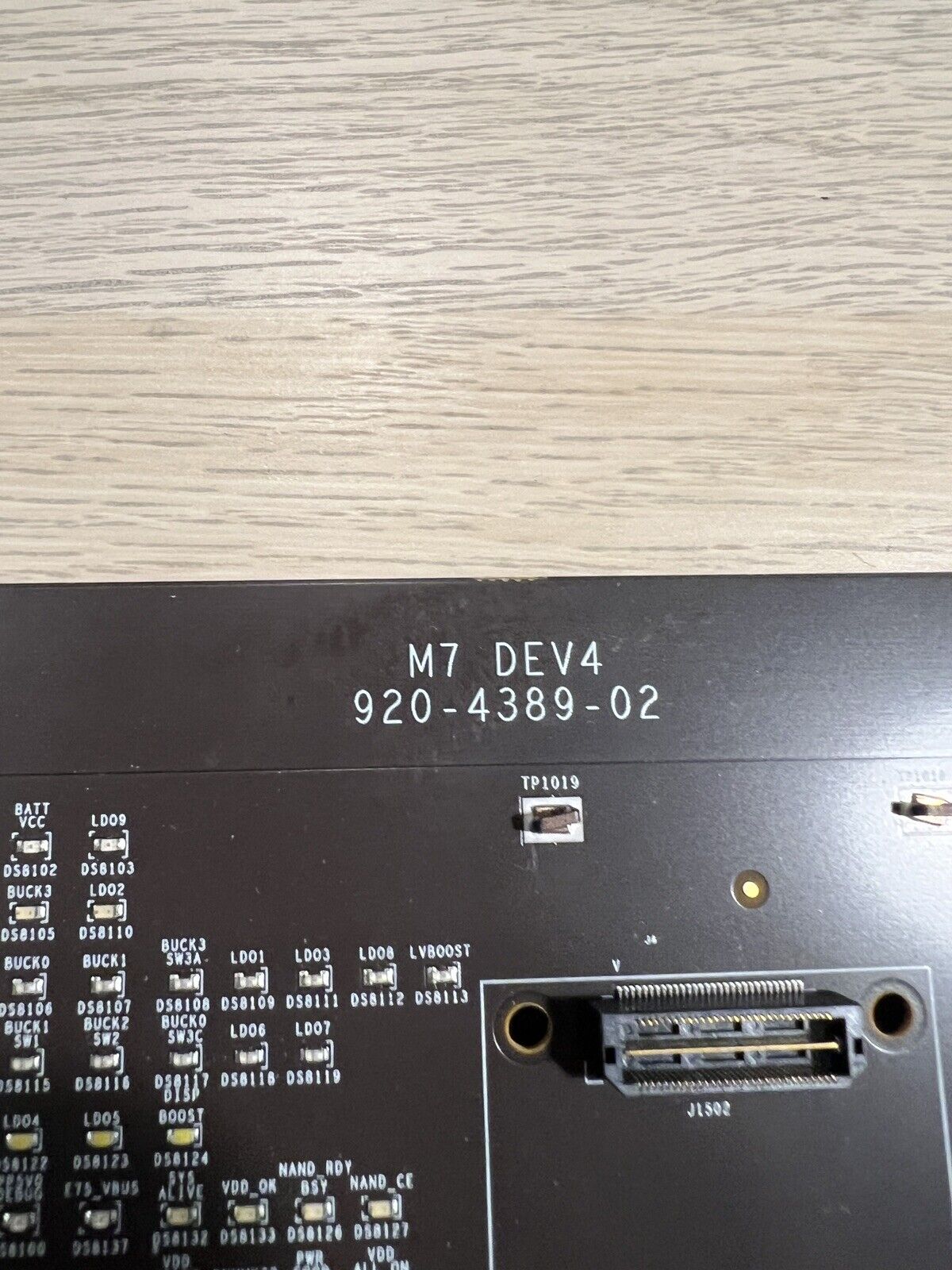

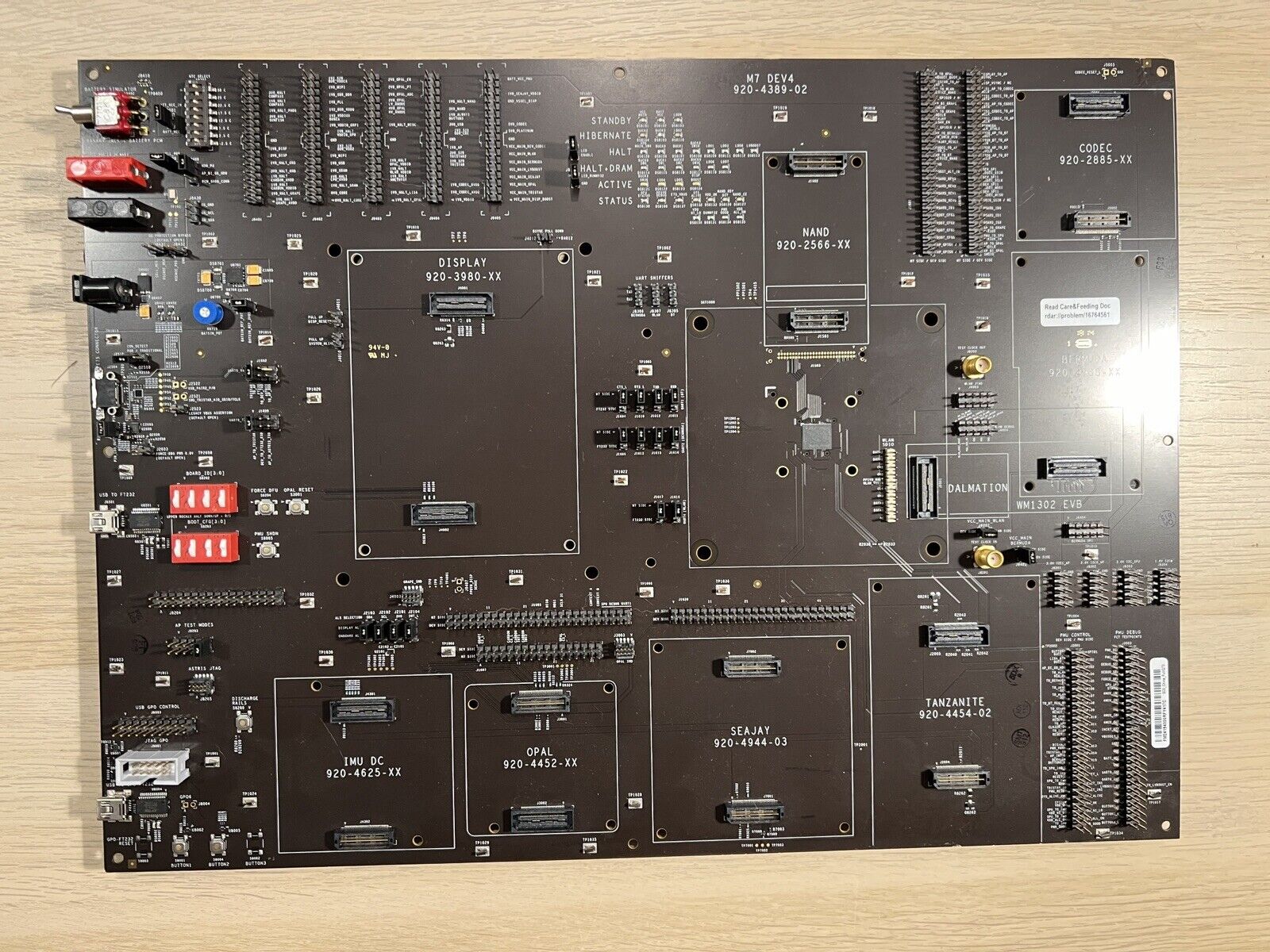

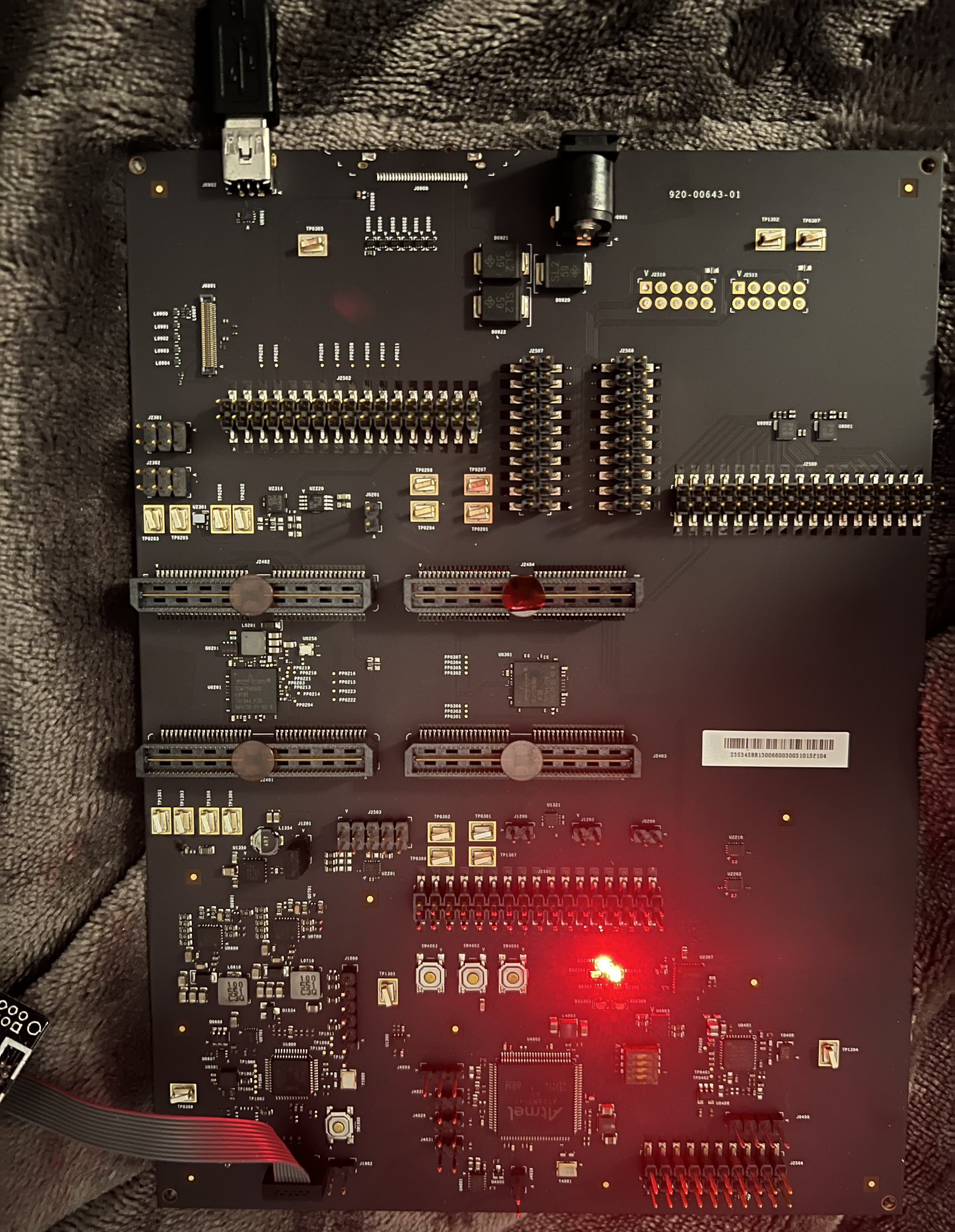

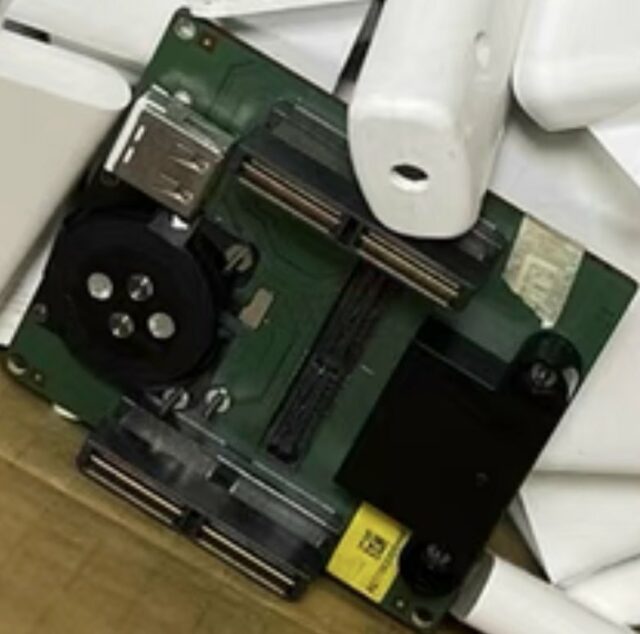

Vu sur X, une carte de test pour le SoC A11. On peut notamment voir un FPGA pour les essais.

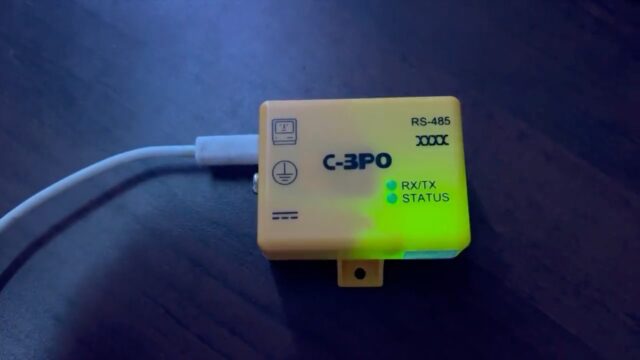

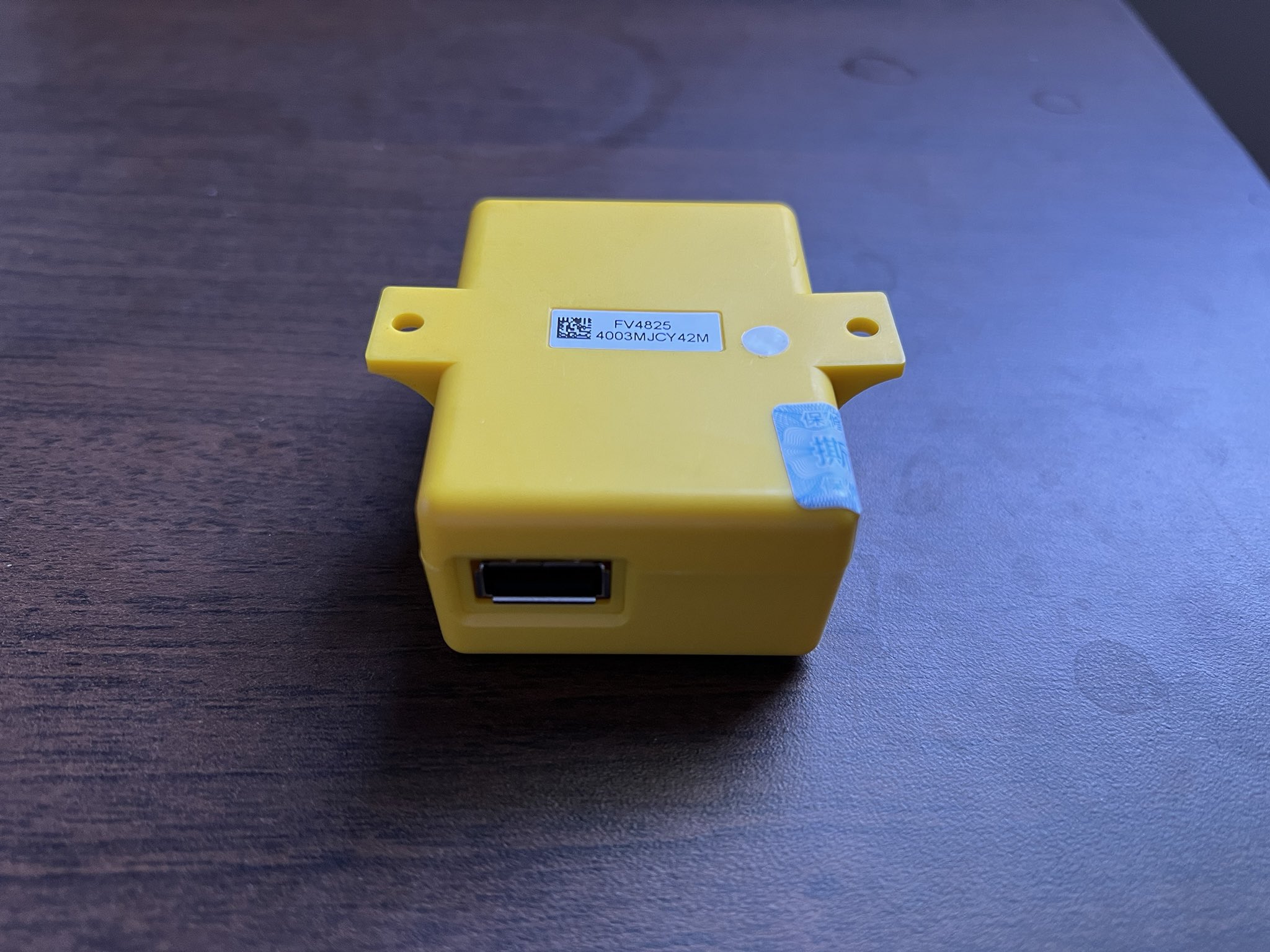

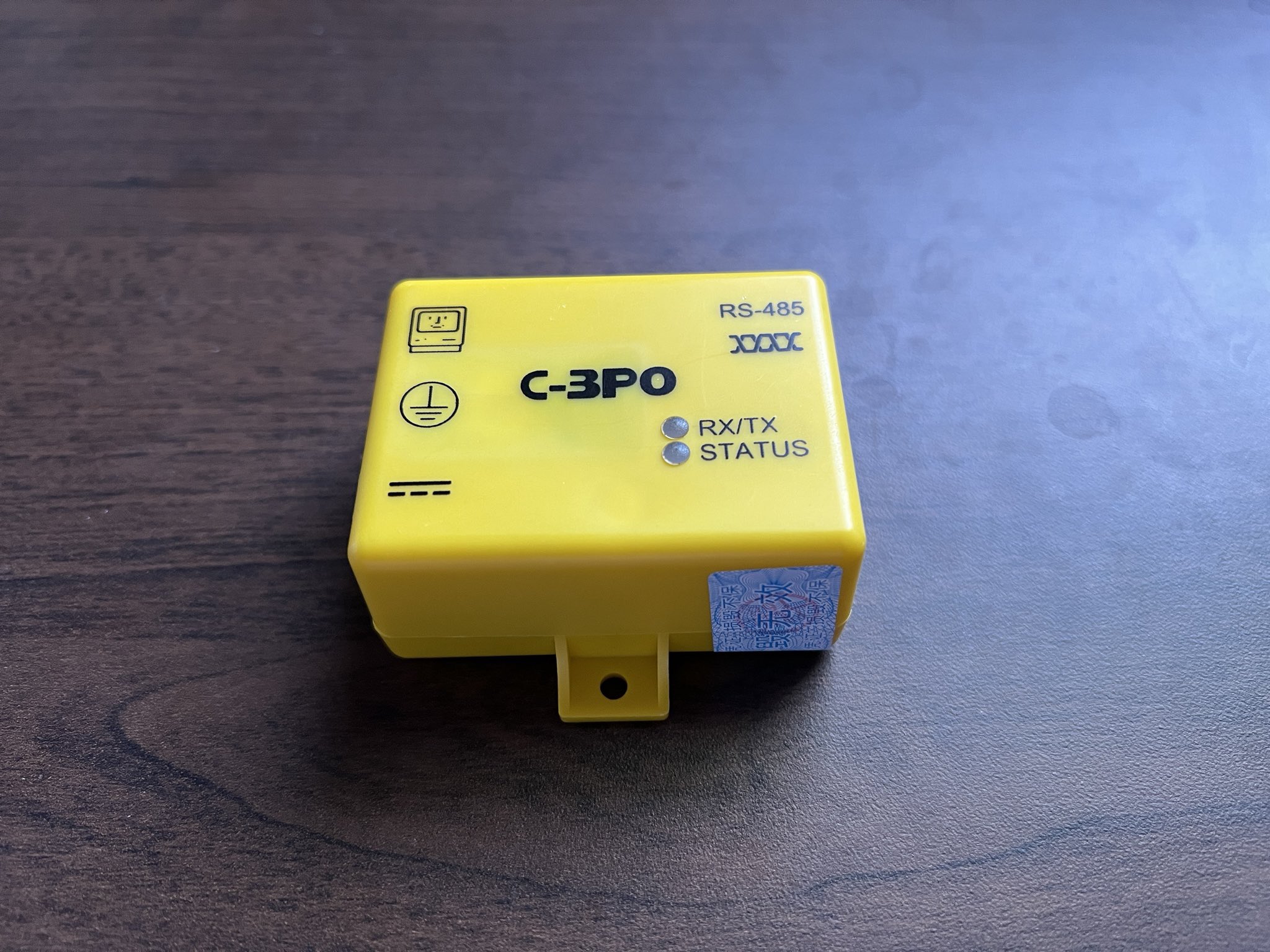

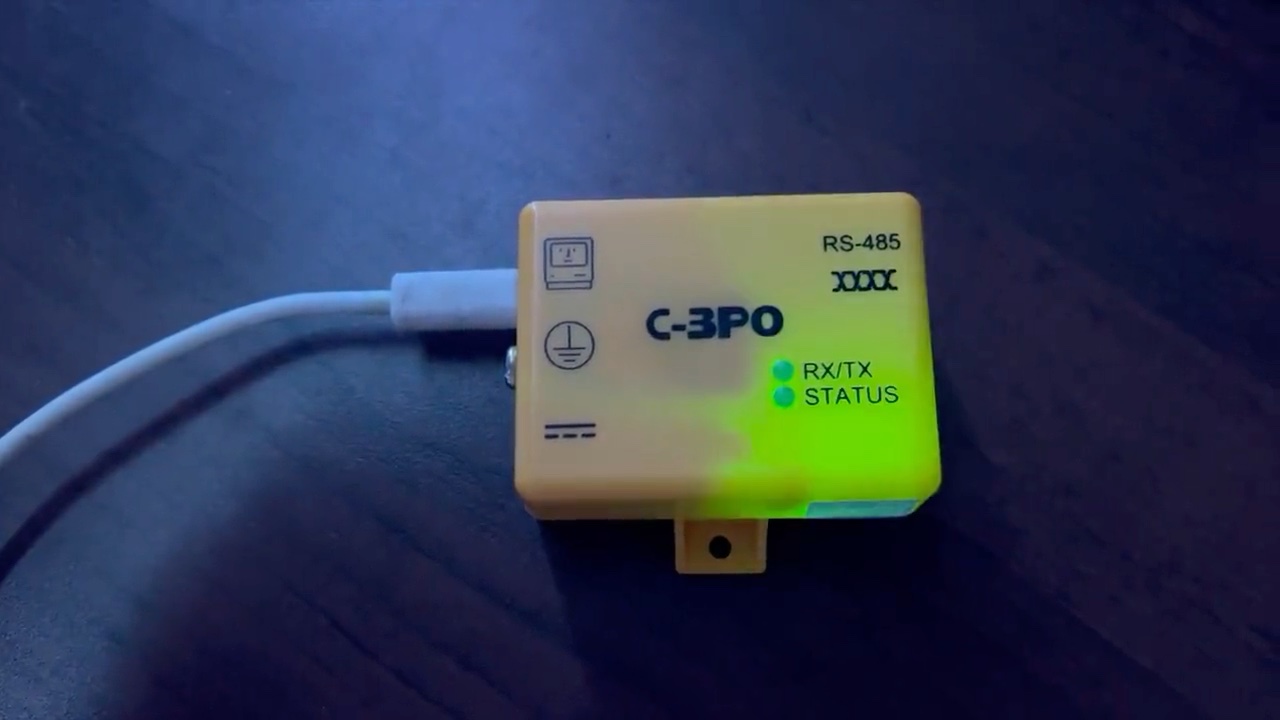

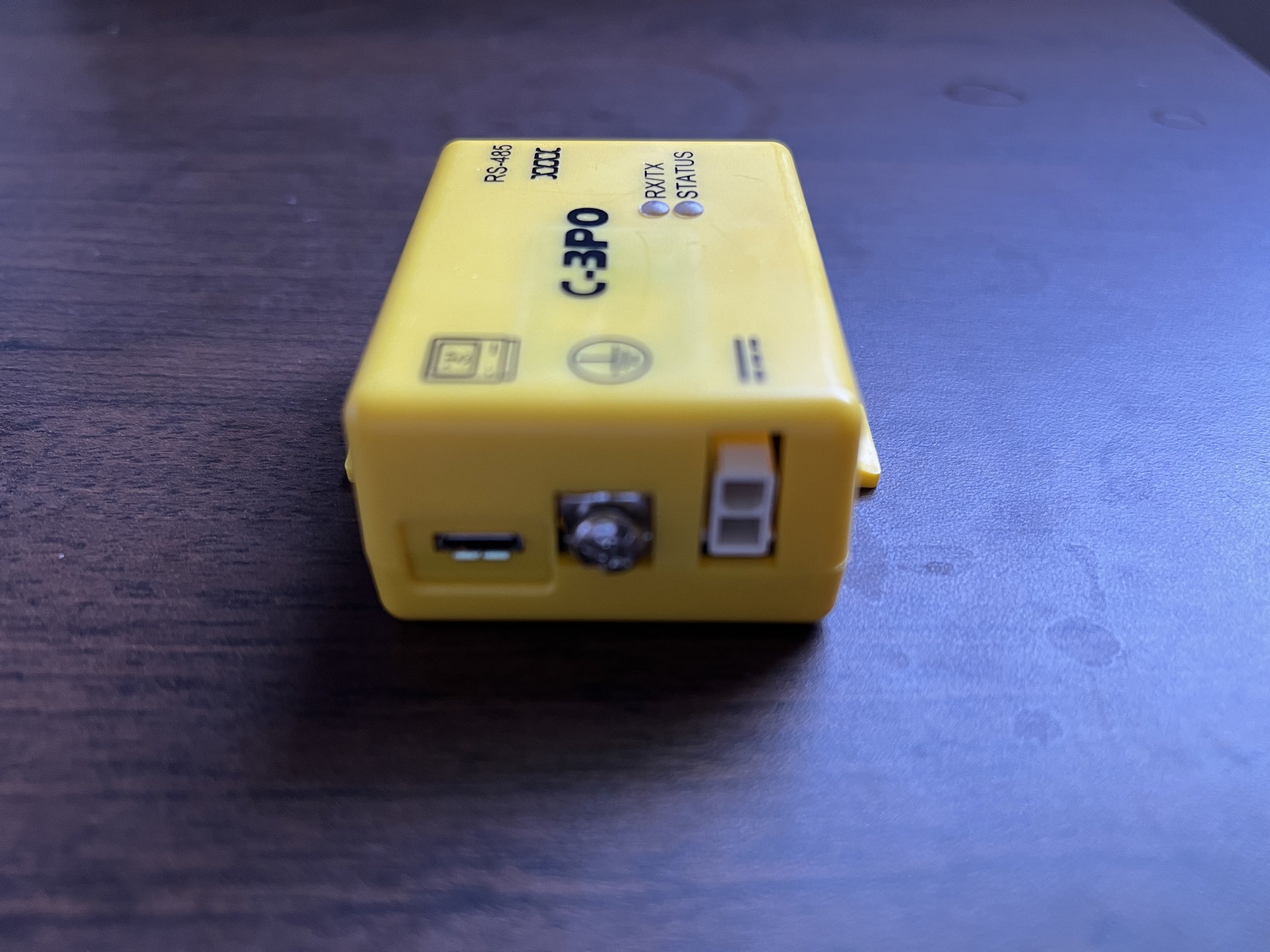

Vu sur X, dans un long thread, de nombreux outils de test. On commence par C-3PO. C’est un outil de test jaune, avec de l’USB.

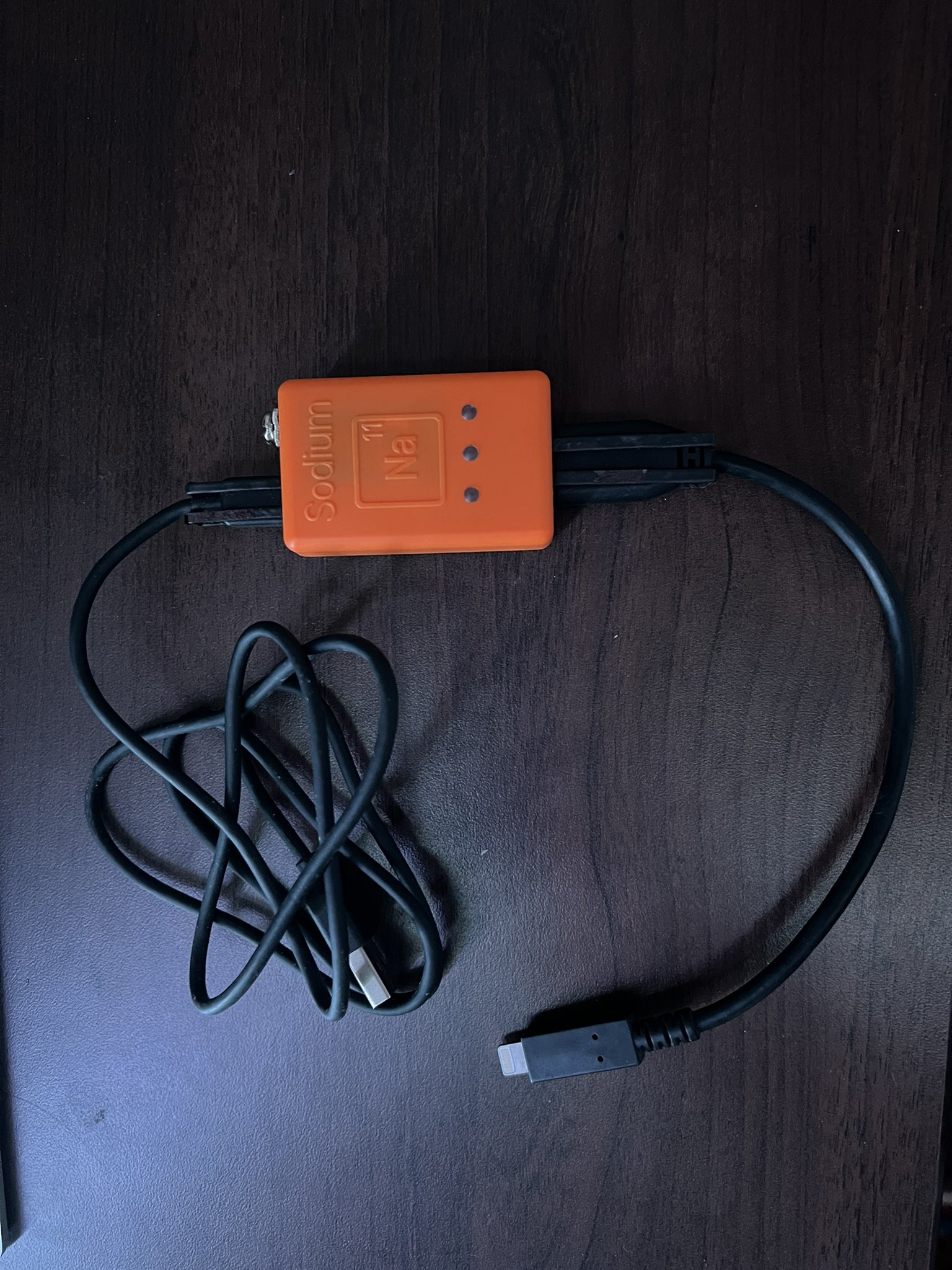

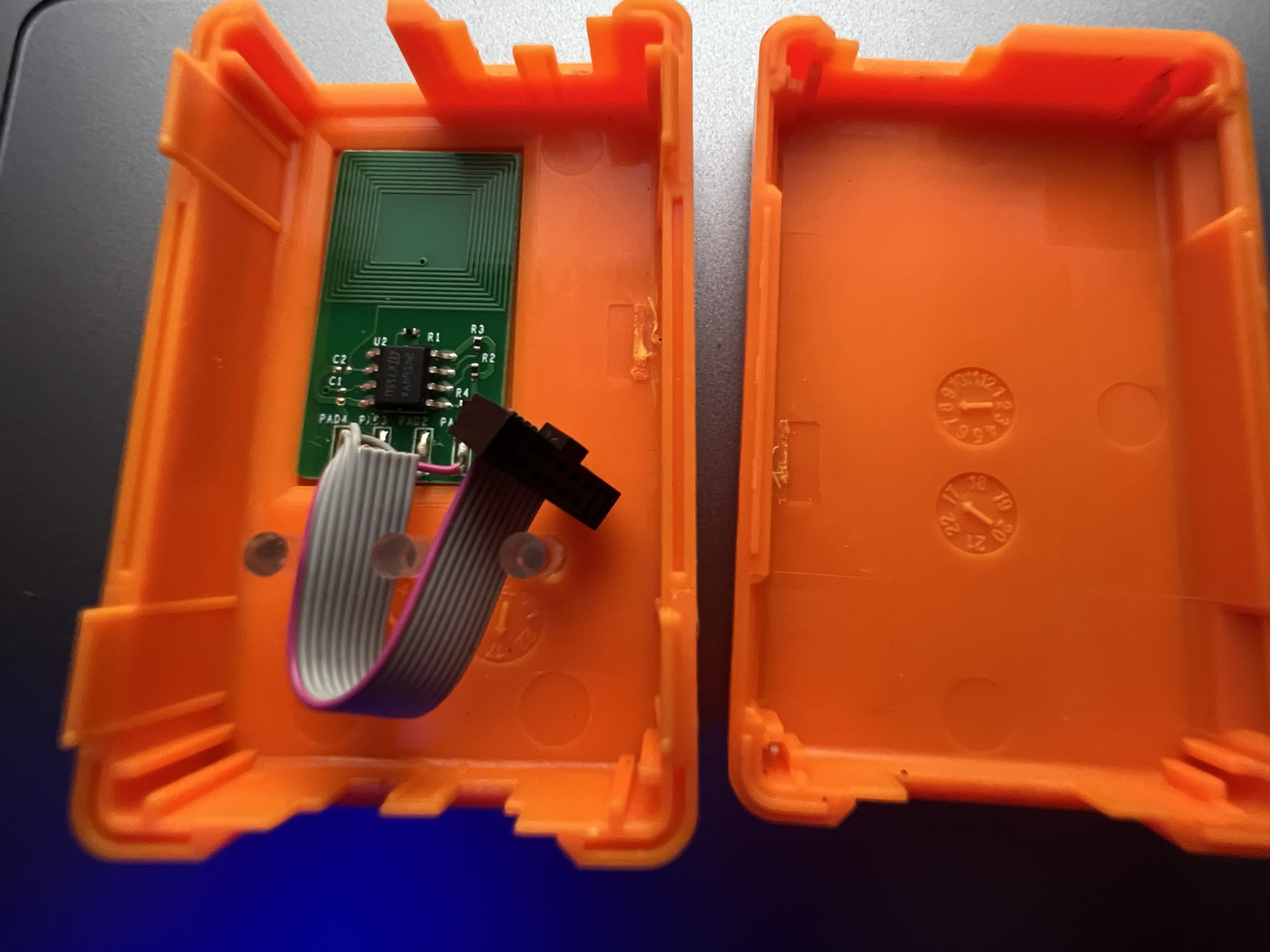

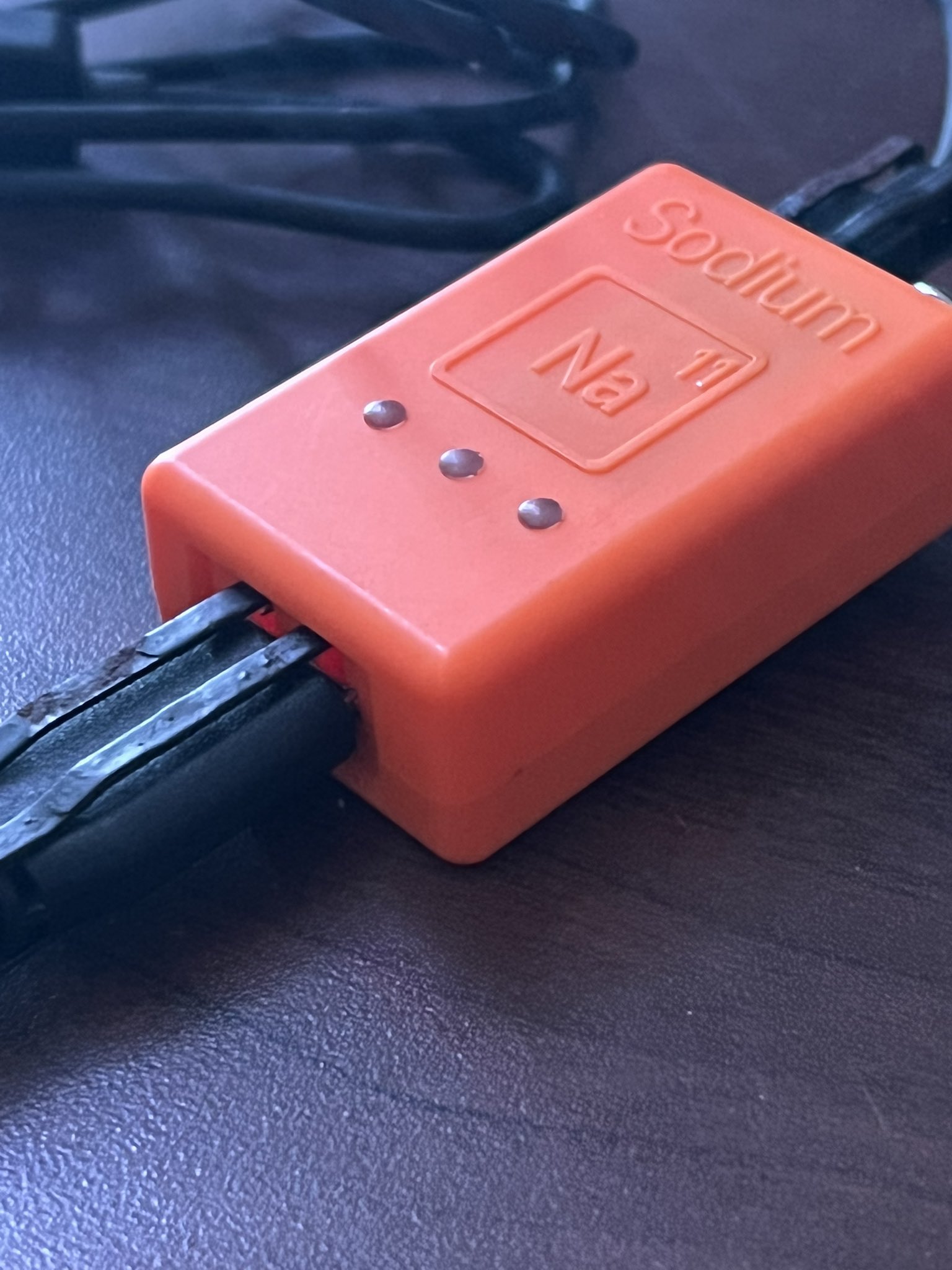

Dans la suite, sur X, il y a un Sodium. Il y a une prise USB et du NFC (notamment).

On peut aussi voir un appareil dont le nom de code est Zinc.

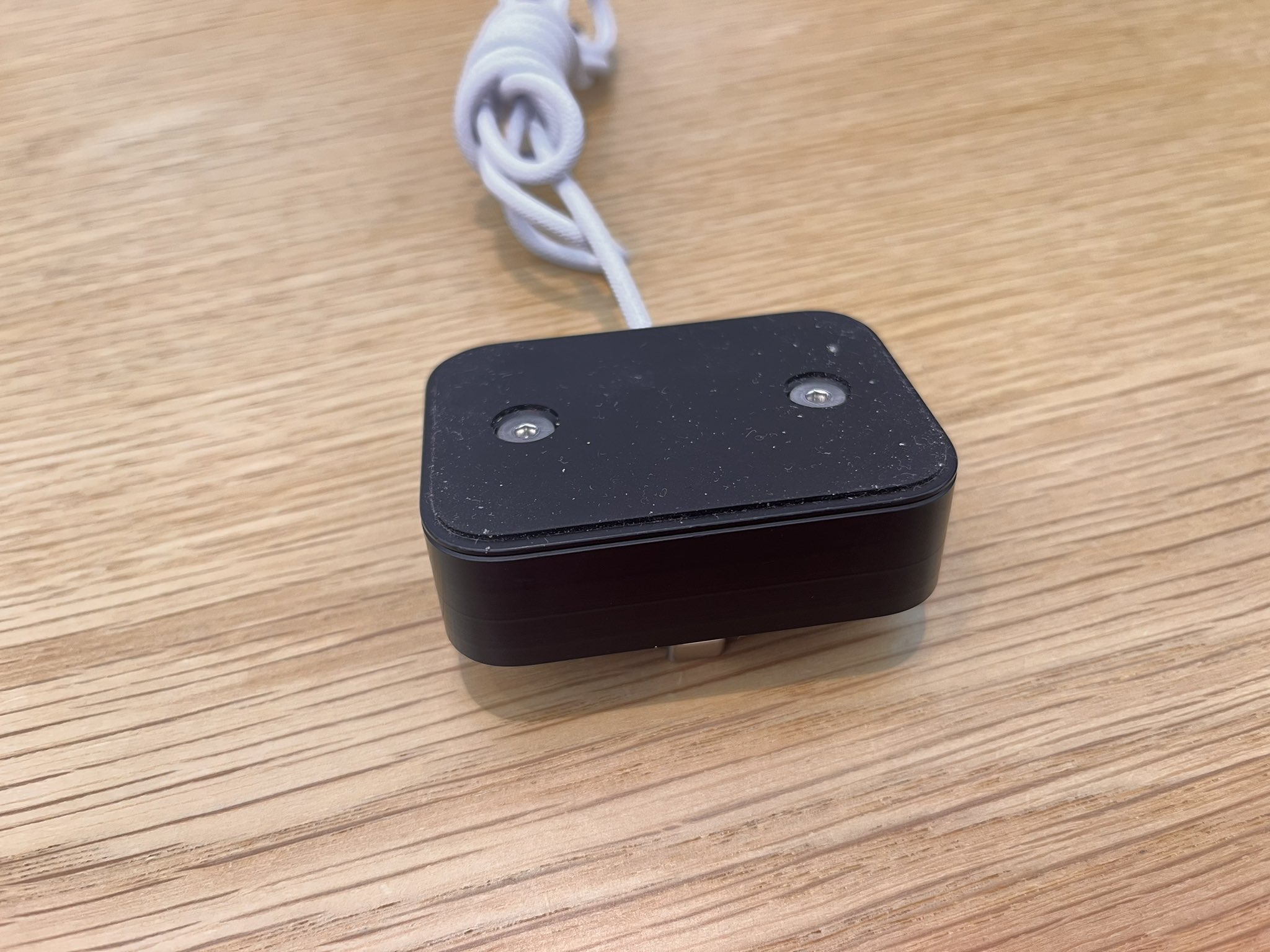

Vu sur X, des appareils de test Needle et Koko, destinés à transmettre des données aux Apple Watch dans la bande des 60 GHz.

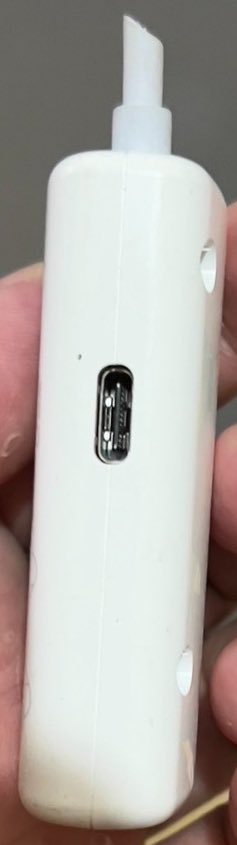

Vu sur X, une version plus récente des deux précédents, en USB-C.

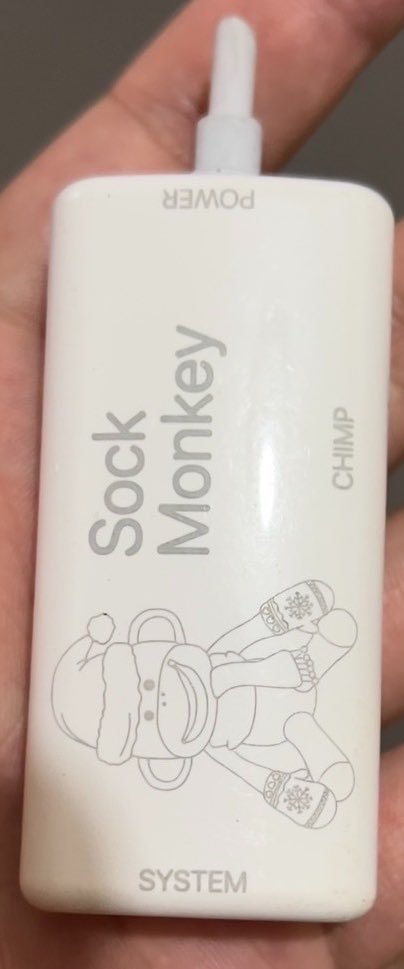

Vu sur X, un câble Sock Monkey pour les tests. Il manque le câble (coupé).

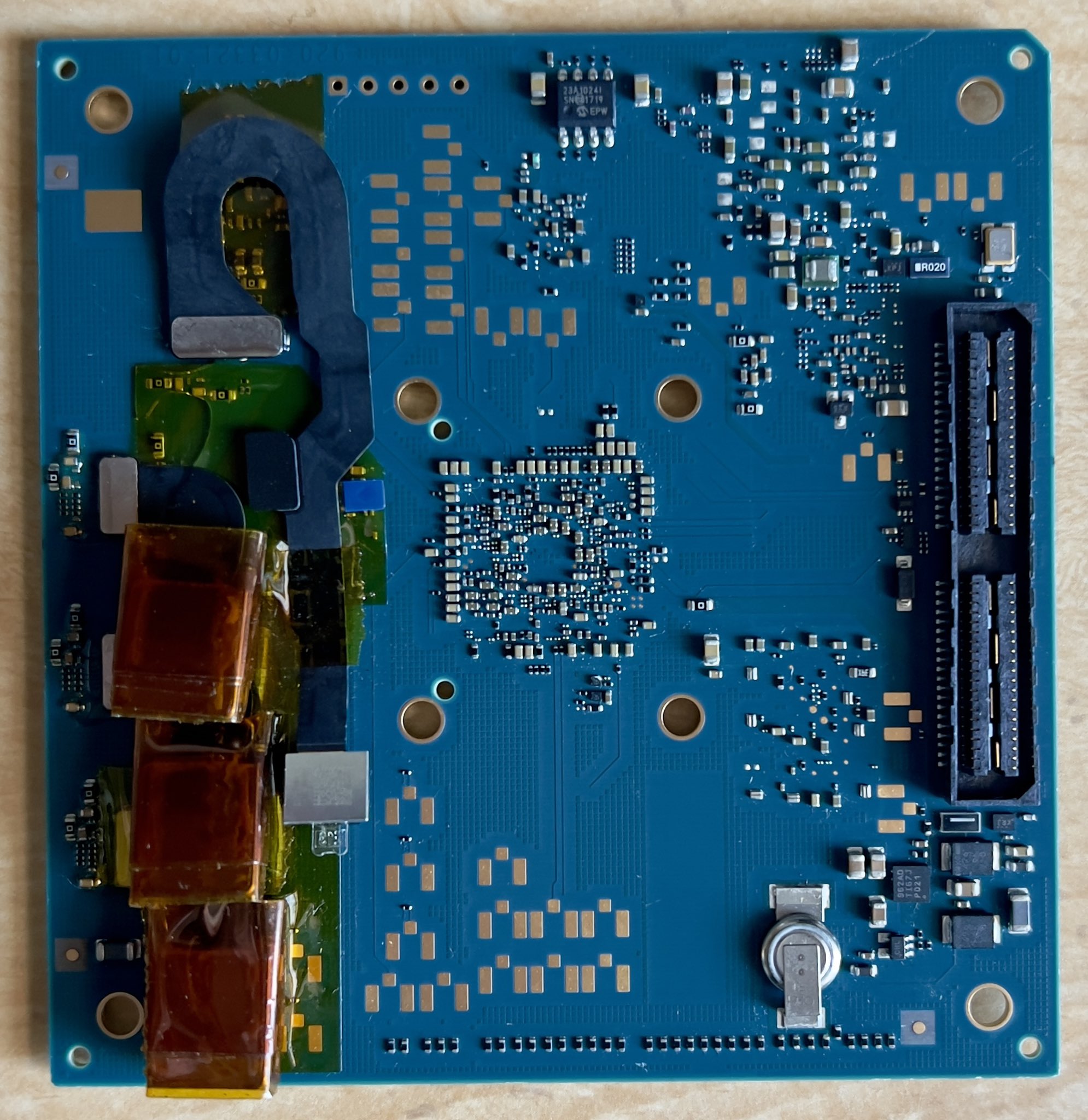

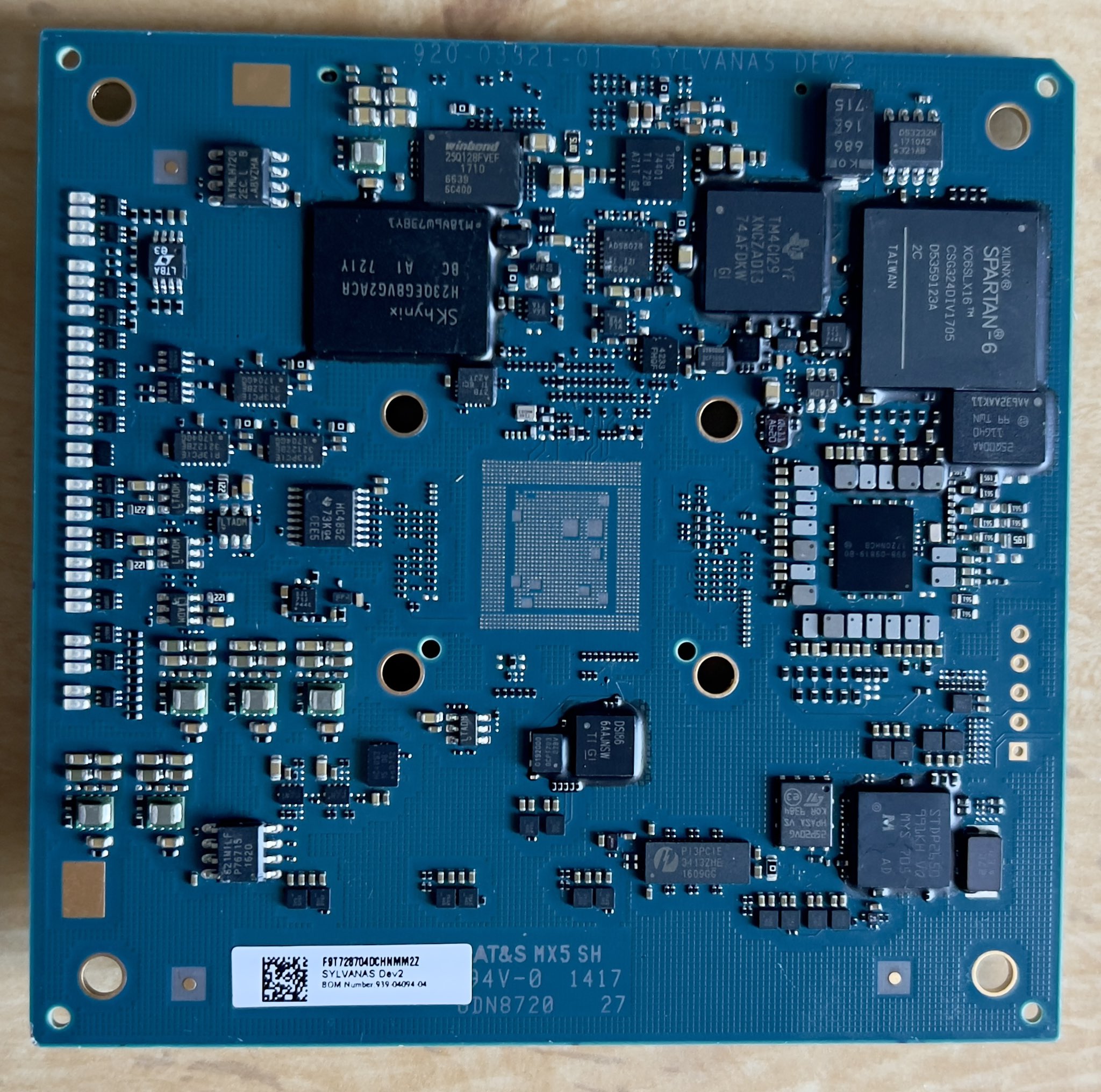

Vu dans le même post sur X, une carte de développement qui permet de connecter une Apple Watch.

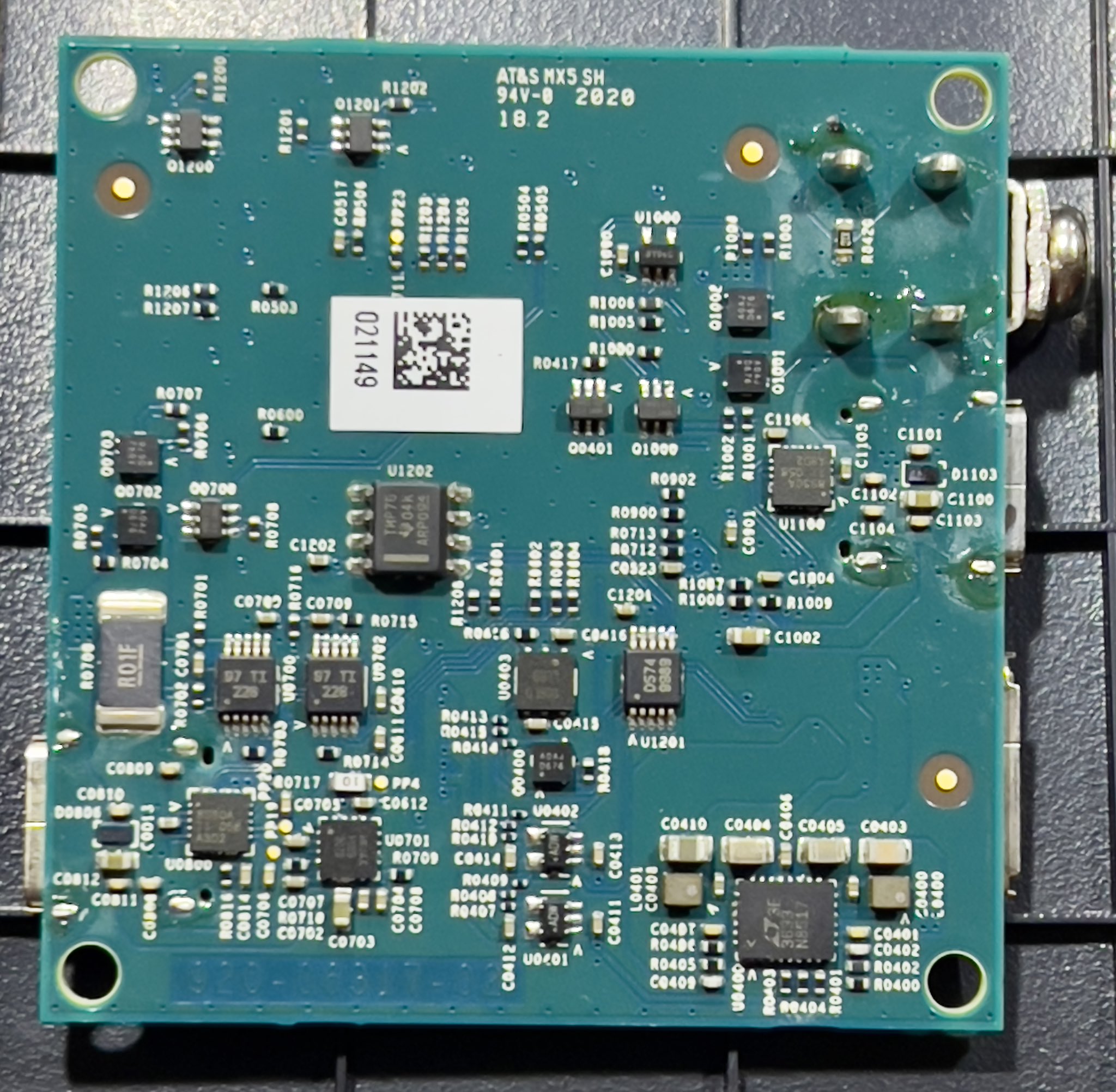

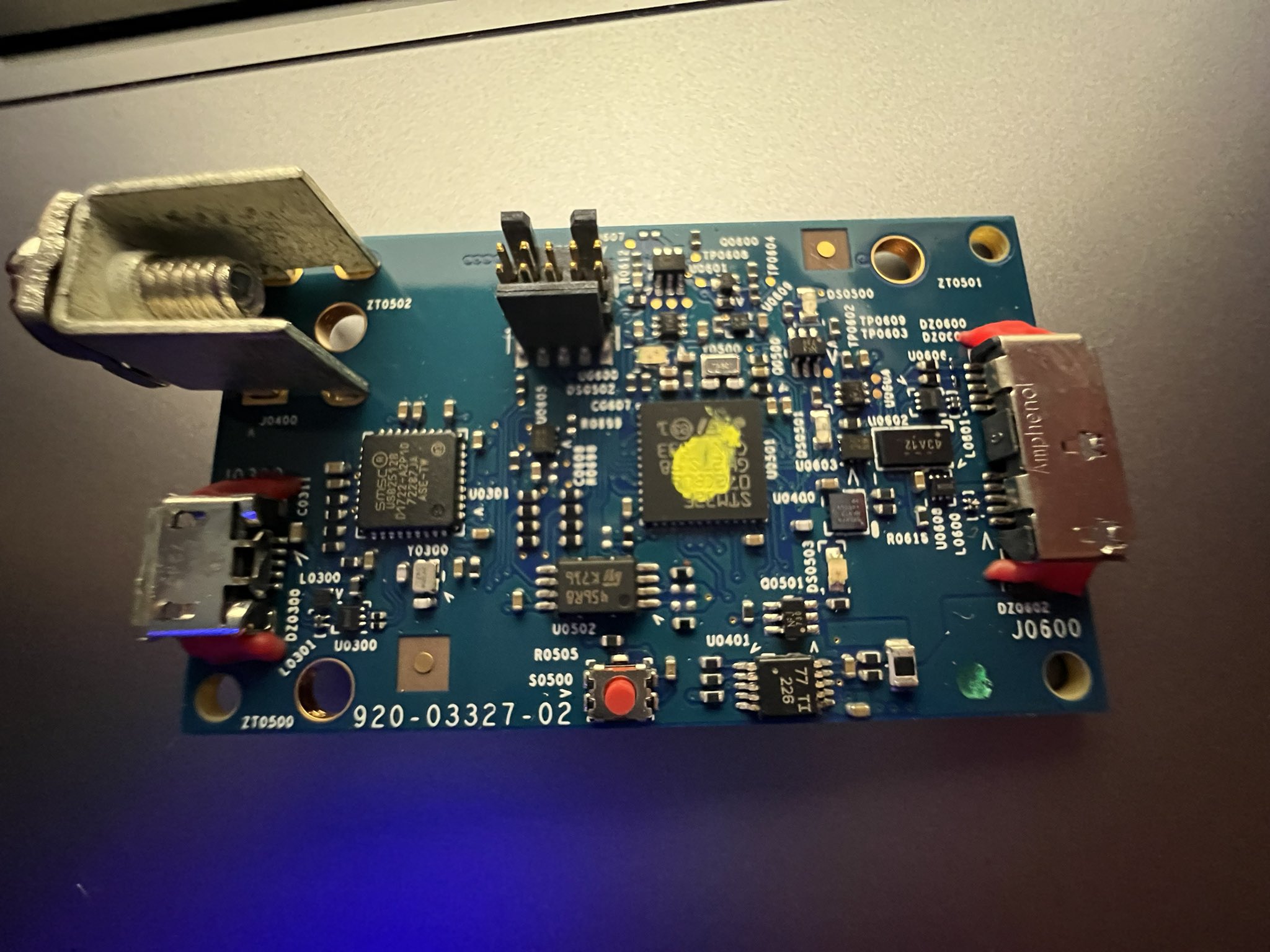

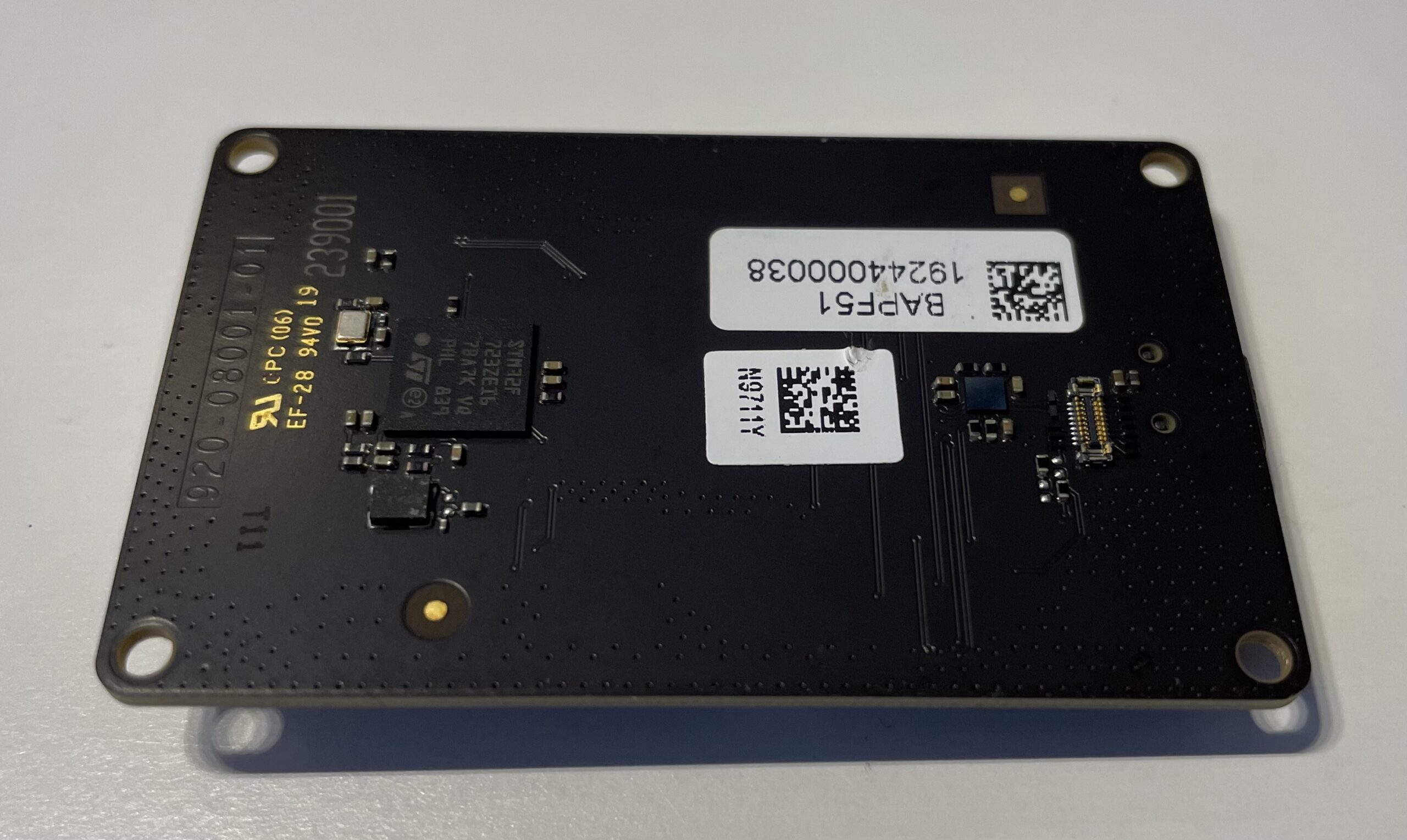

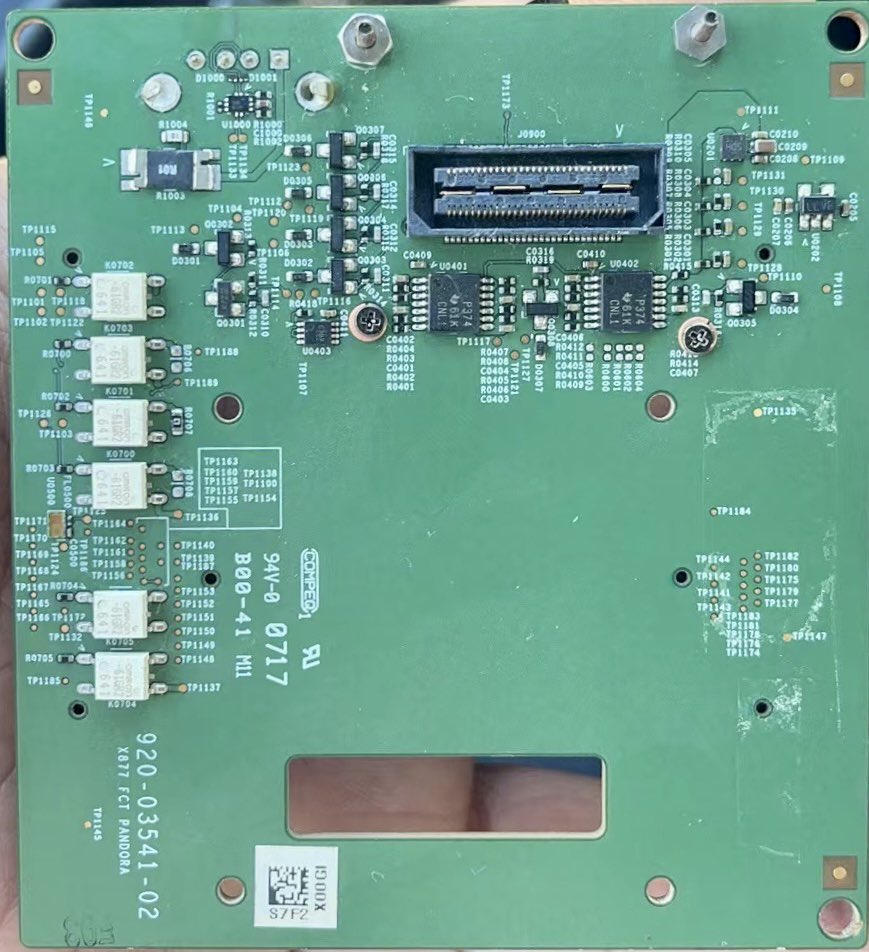

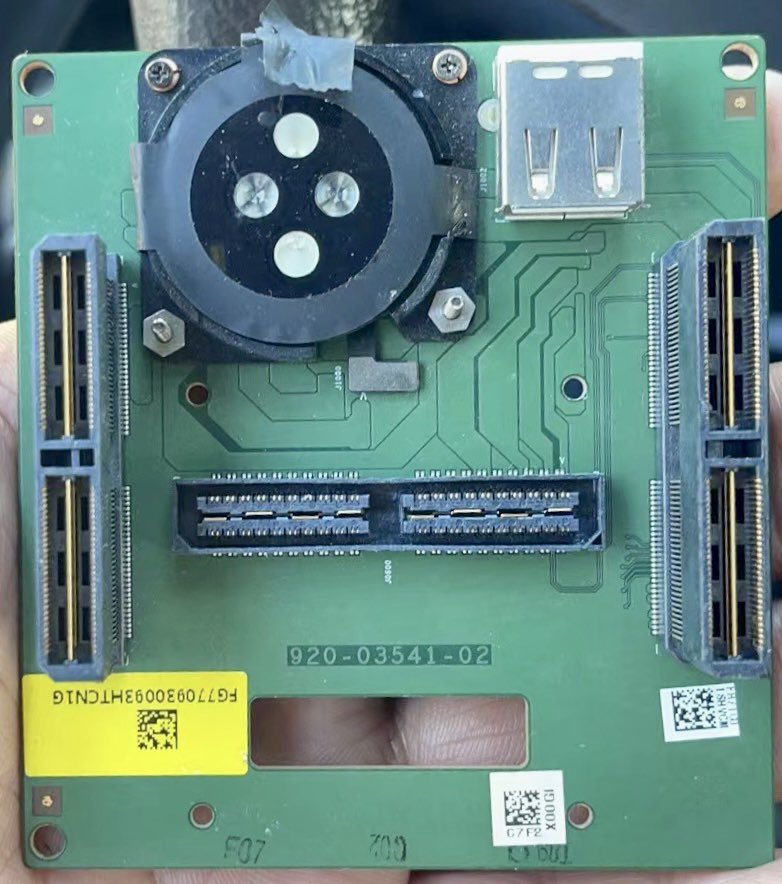

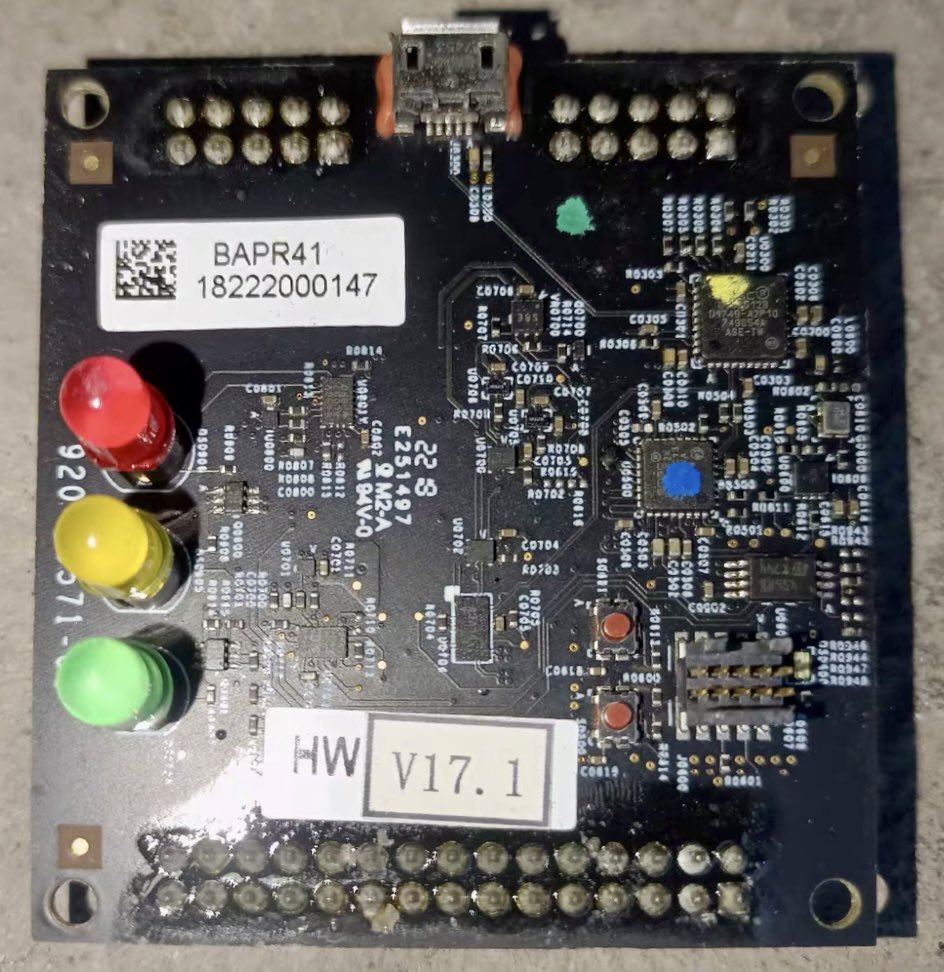

Vu sur X, une carte de test pour diagnostiquer les soucis sur les Apple Watch. La carte a la référence 920-03541-02 et c’est a priori le modèle Pandora.

Toujours sur X, une autre carte de test pour Apple Watch, nom de code Drona.

Vu sur X, des câbles Sodium et Kong.

Vu sur X, un câble Koba, pour le debug des iPhone.

D’autres séries de messages sur X avec deux modèles différents.

Ici avec une vidéo.

Une image qui ressemble à la communication d’Apple.

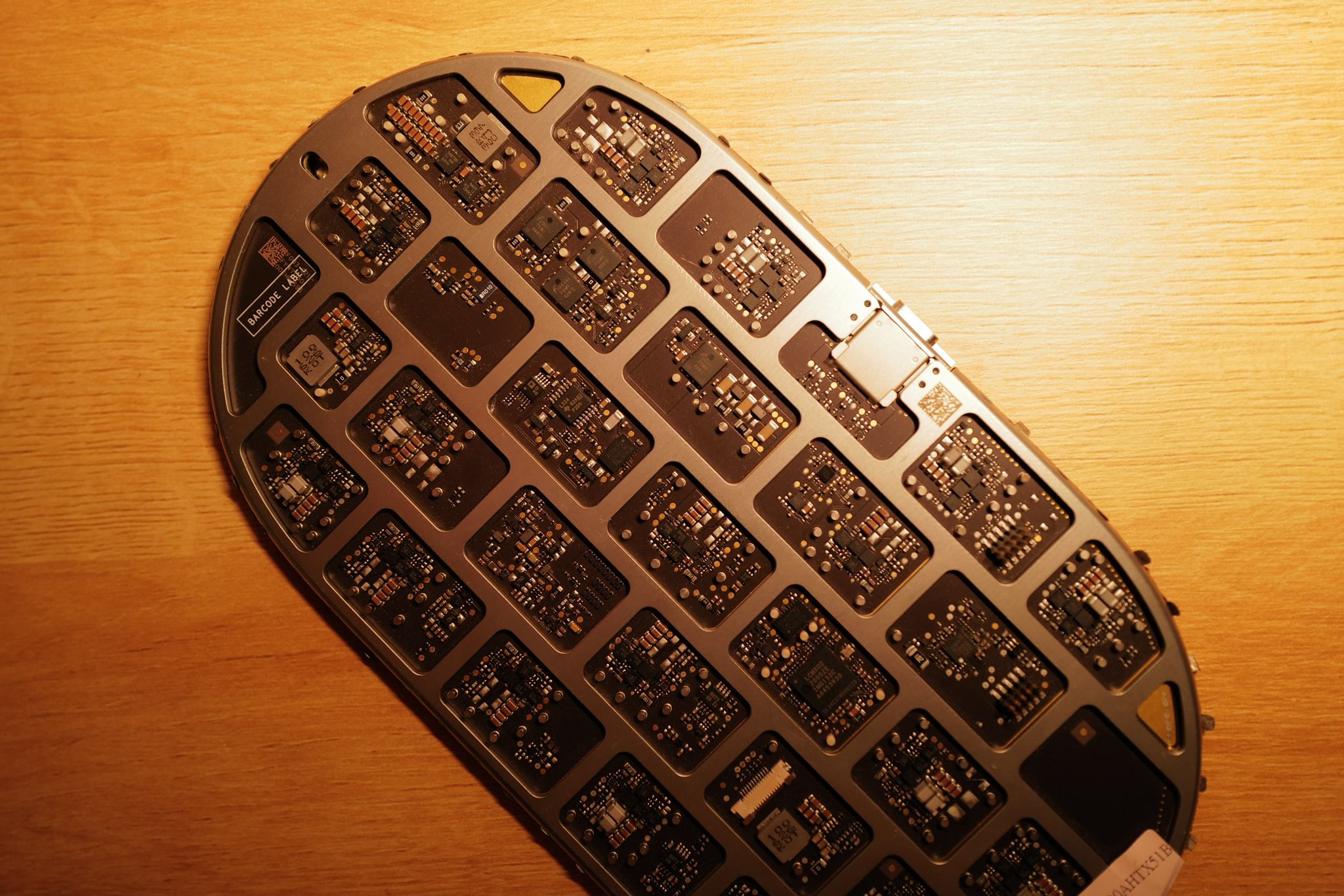

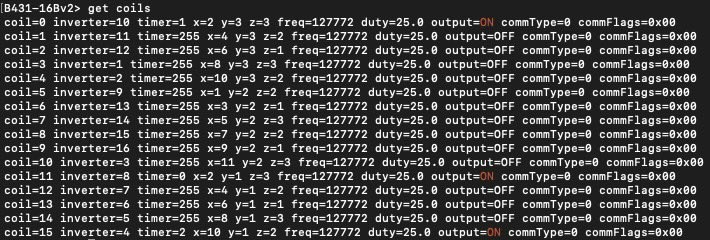

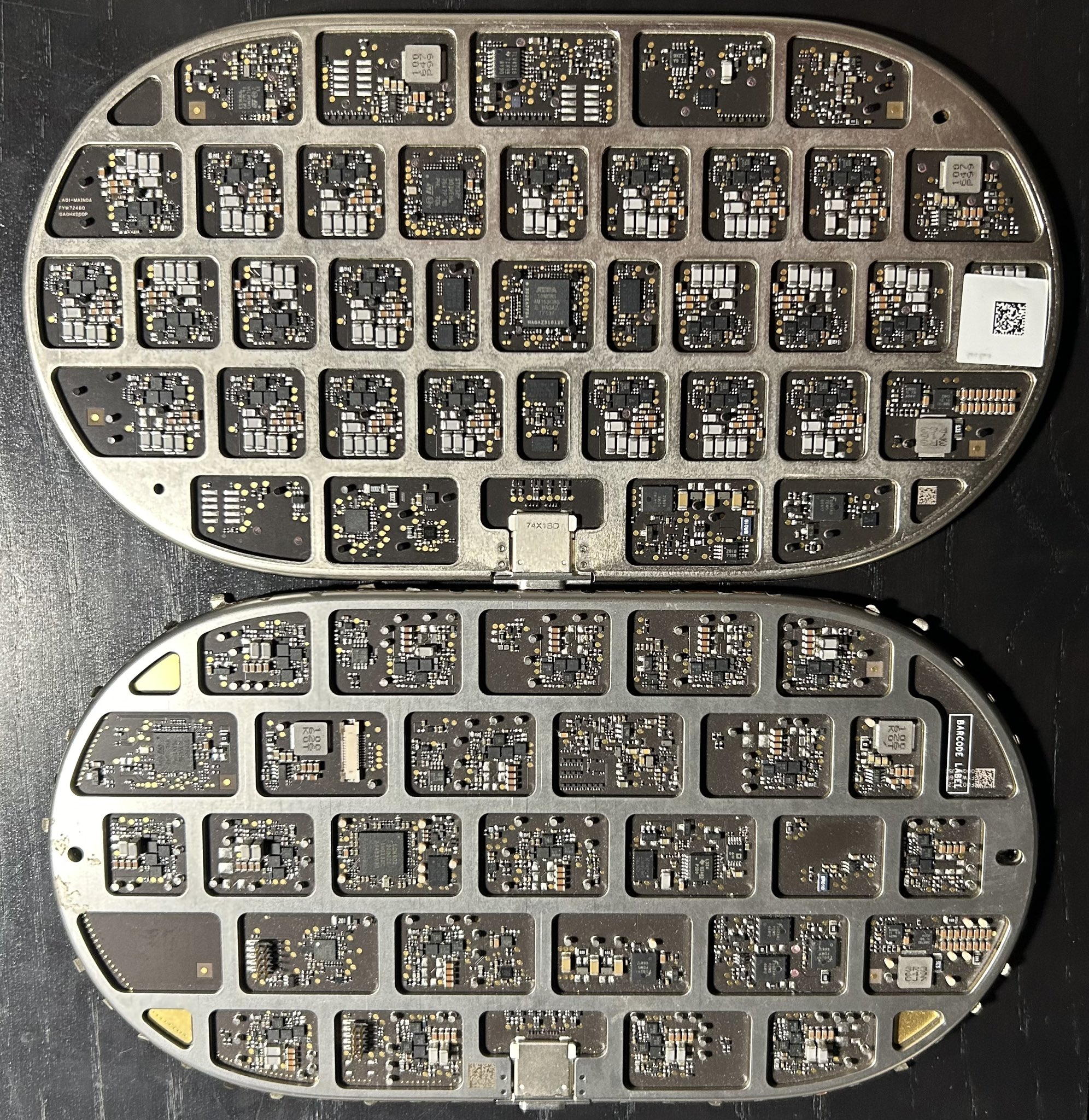

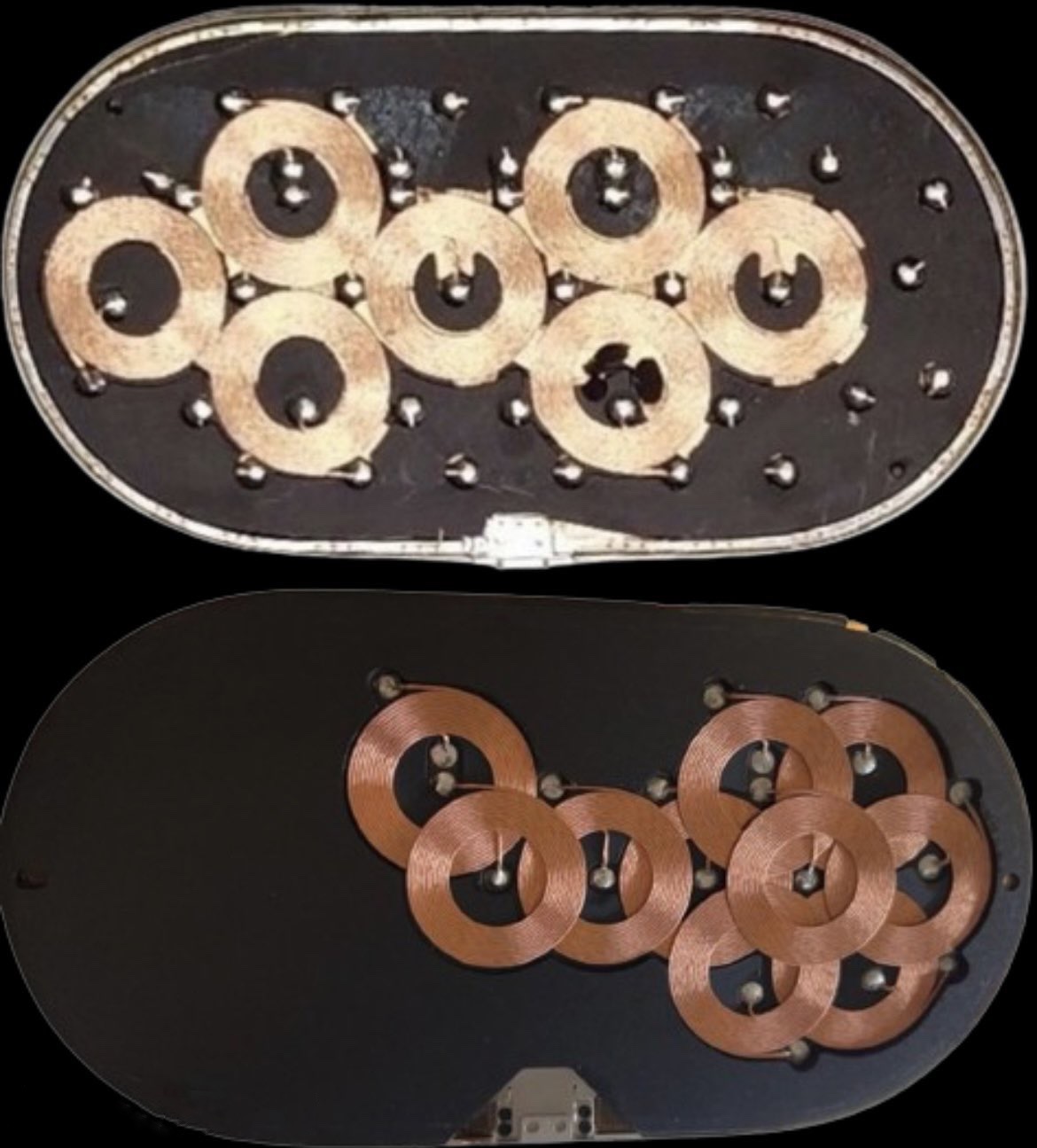

La version dotée de 16 bobines permet de charger plusieurs périphériques, mais vu le message sur X, ça chauffe trop.

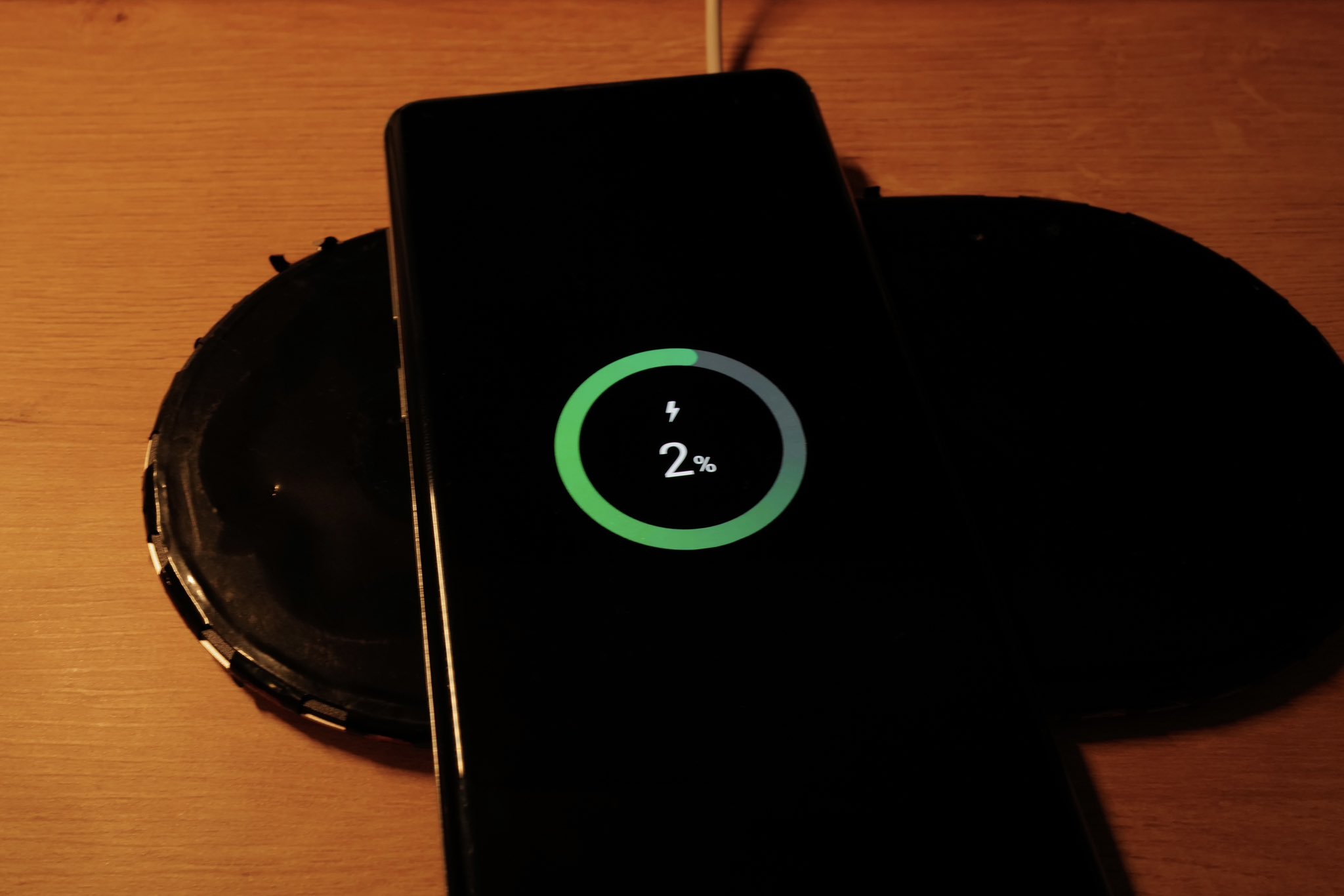

Sur X, encore une autre photo qui montre bien la surchauffe.

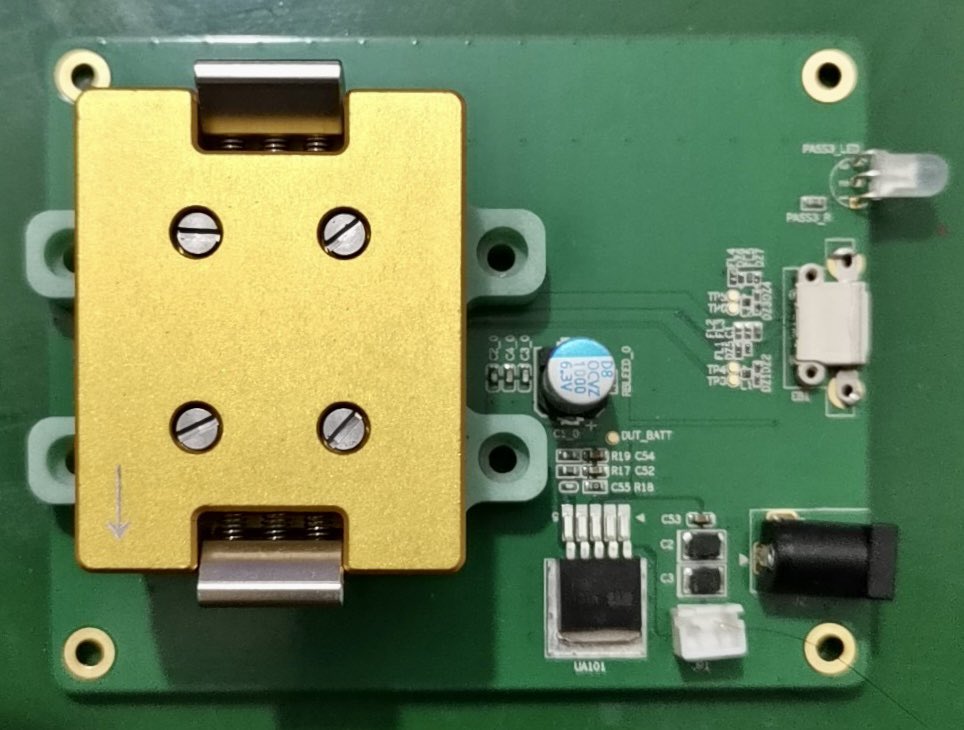

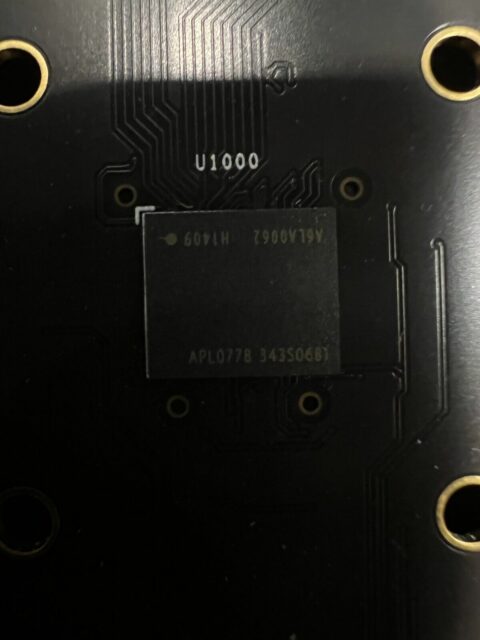

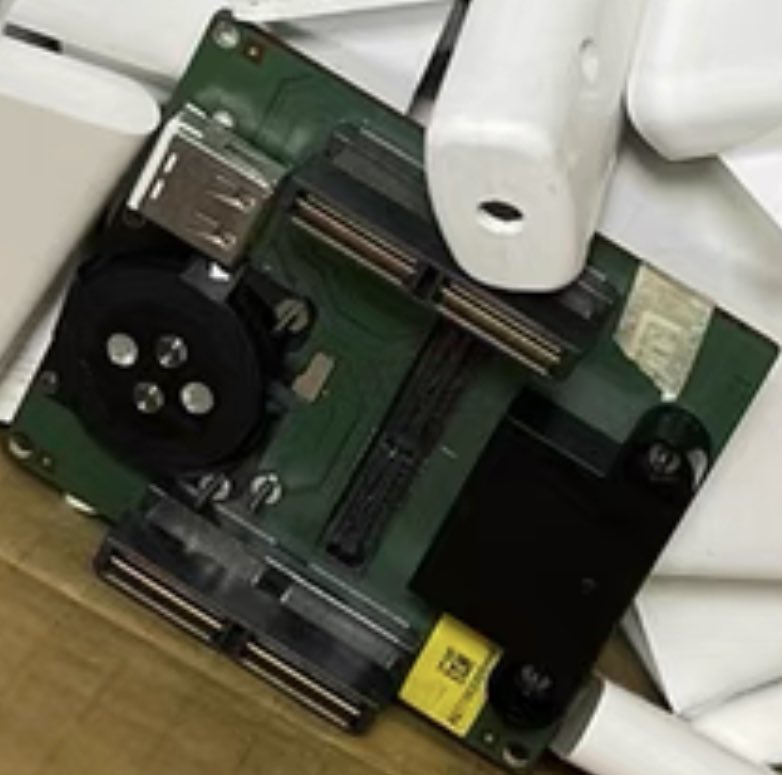

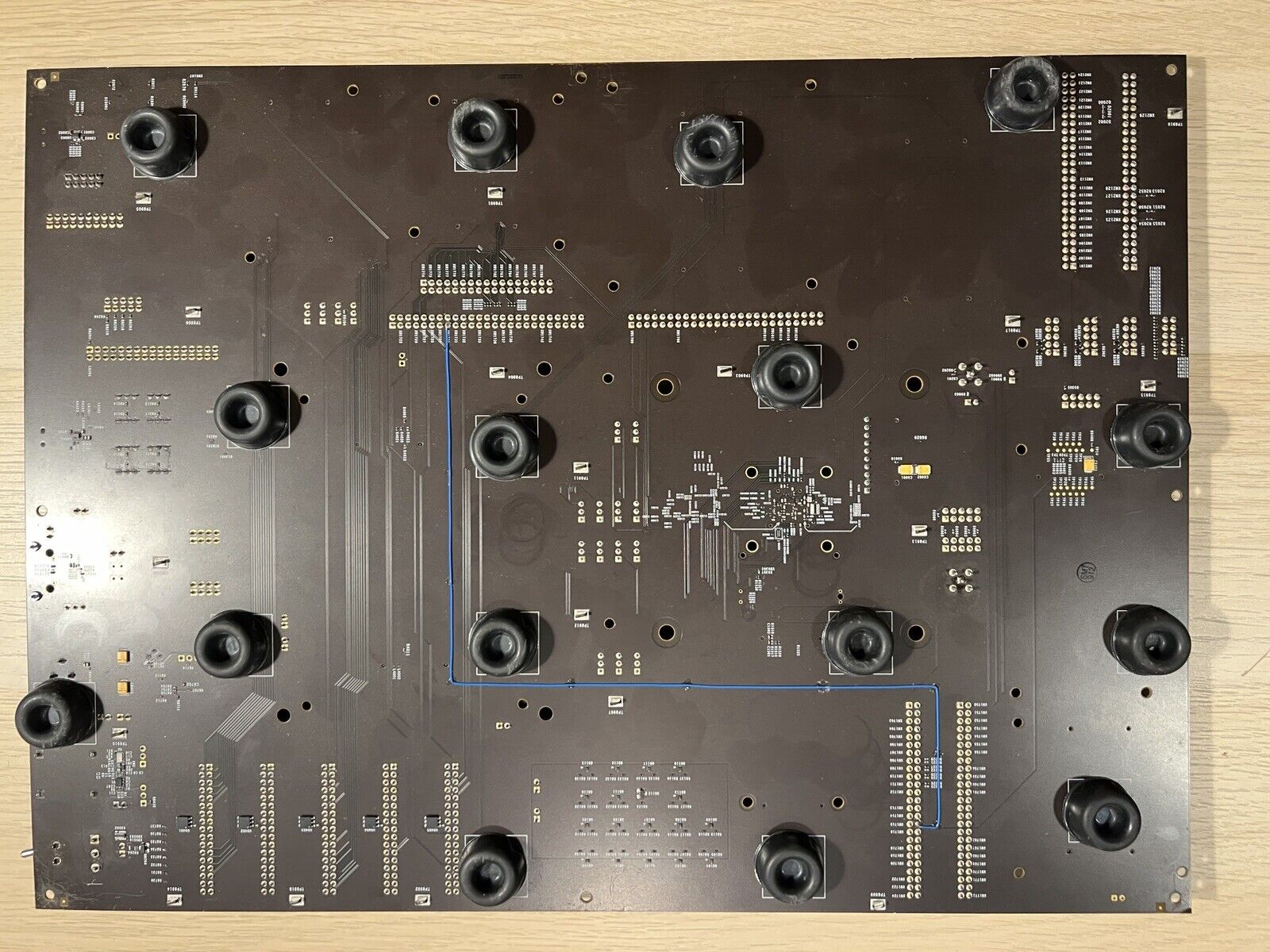

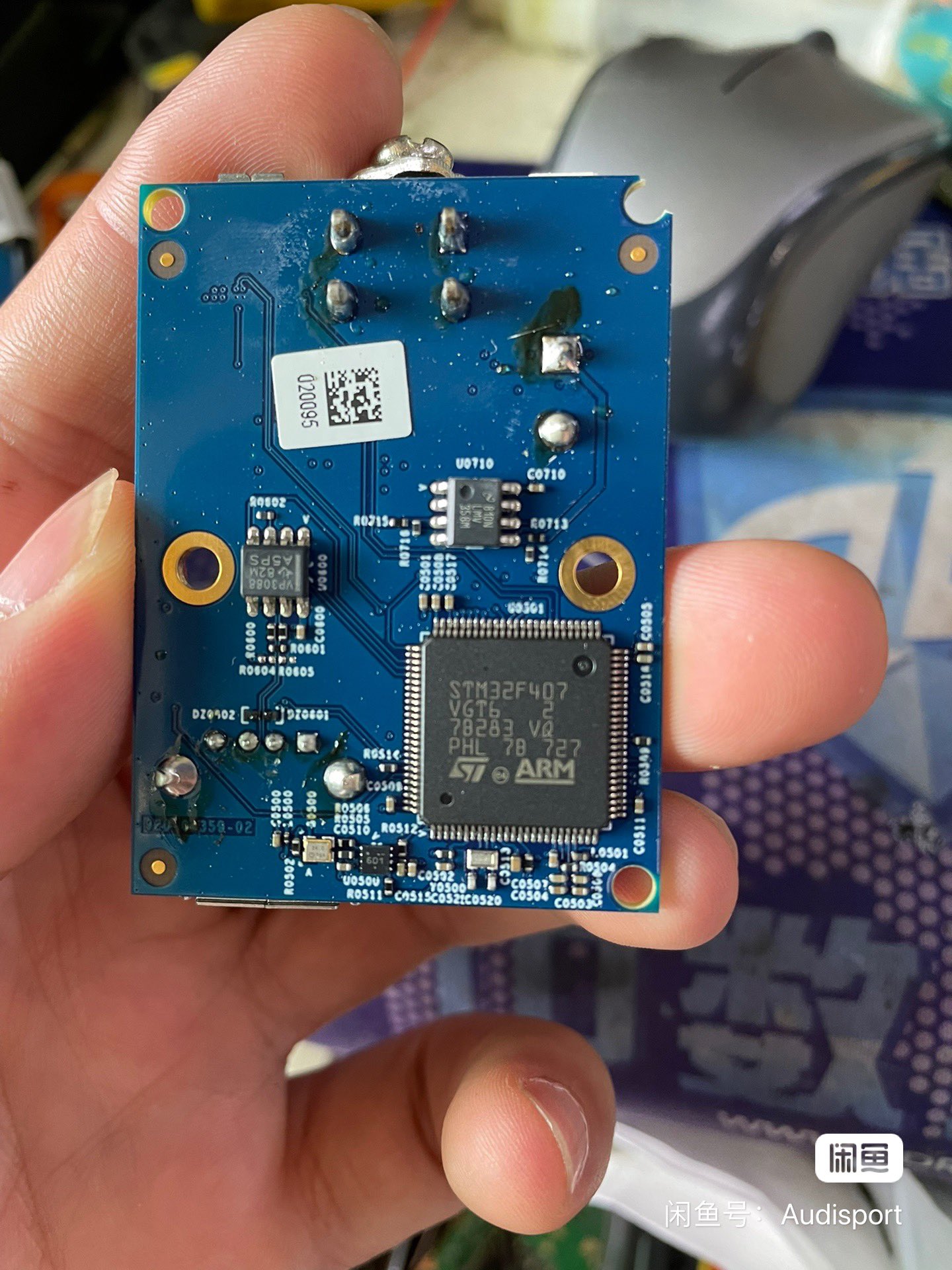

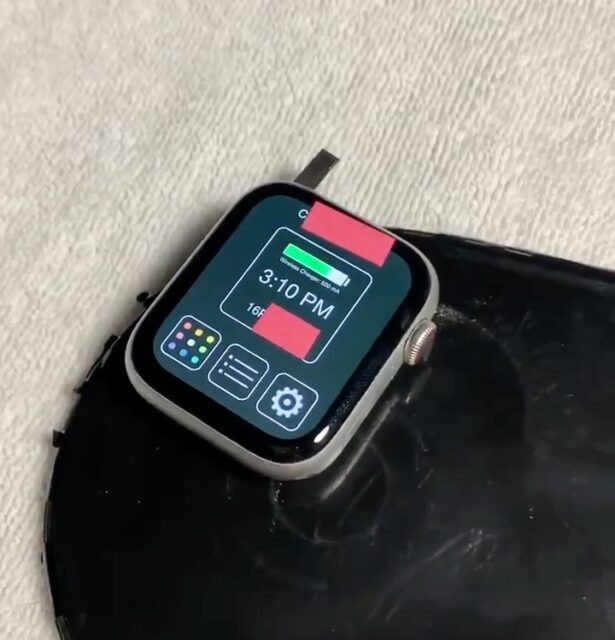

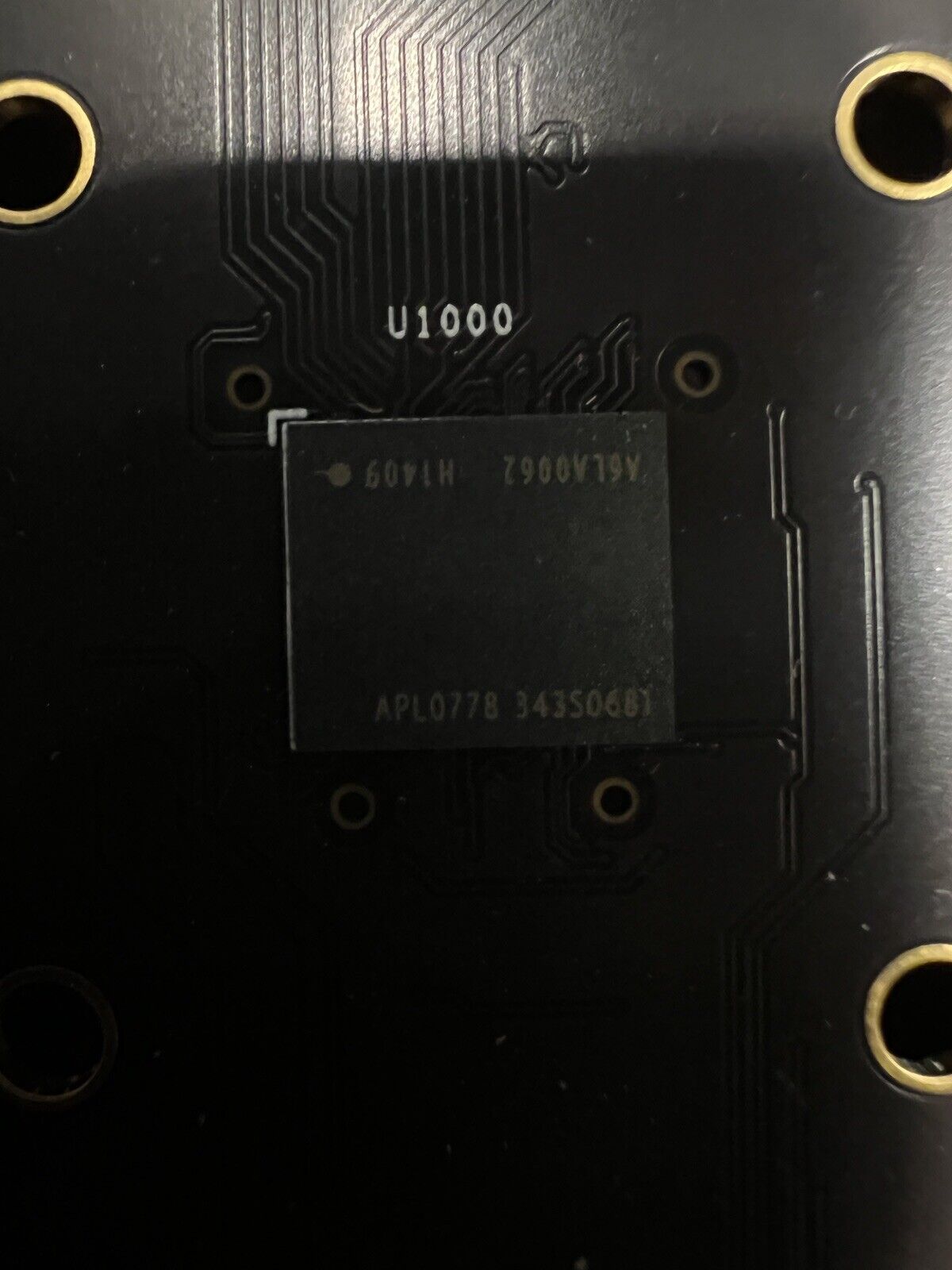

Vu sur eBay, une carte de développement pour Apple Watch. Pour environ 700 $, vous aurez la carte de développement sans les composants. Elle est prévue pour la première génération d’Apple Watch, parfois nommée Series 0.

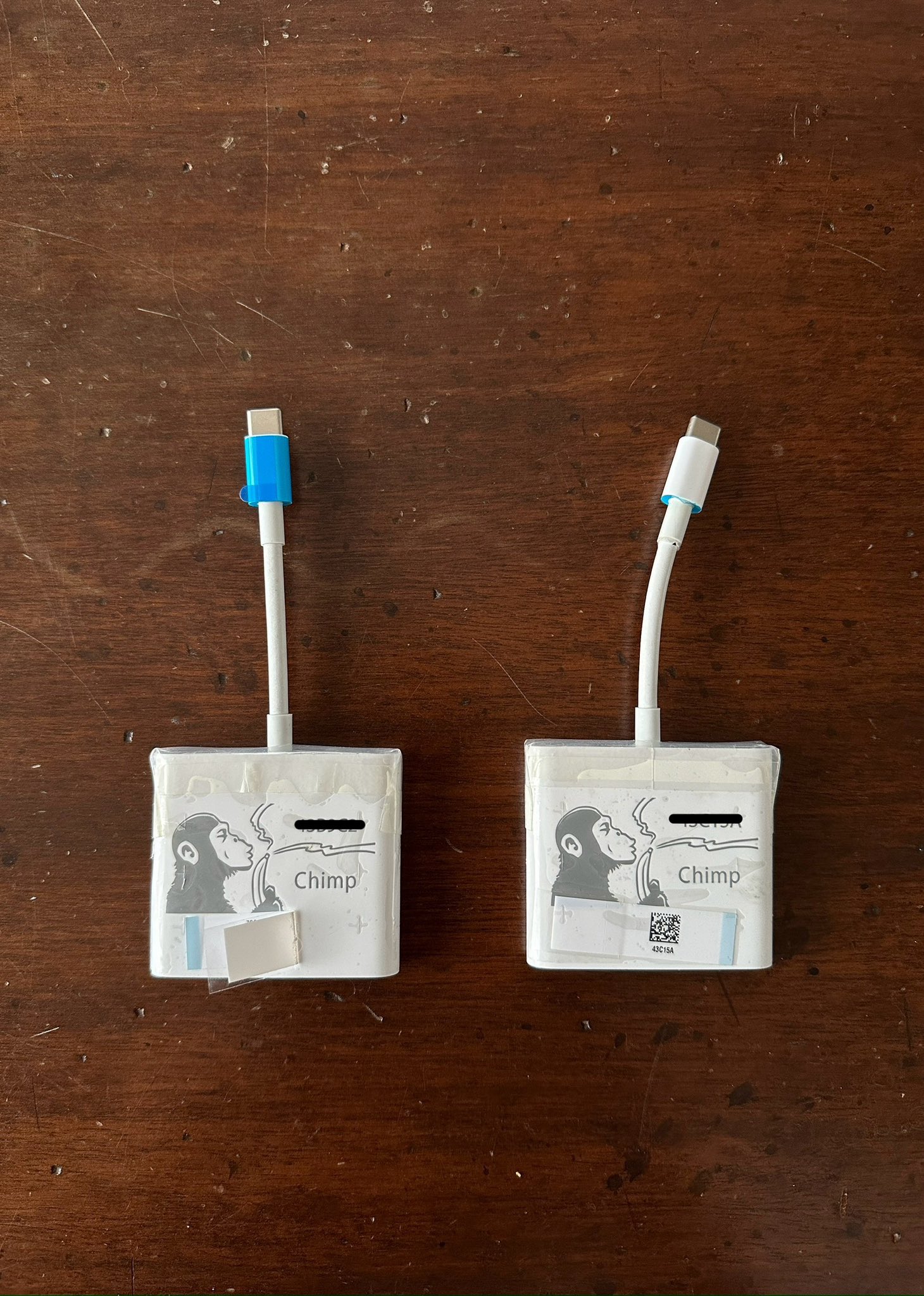

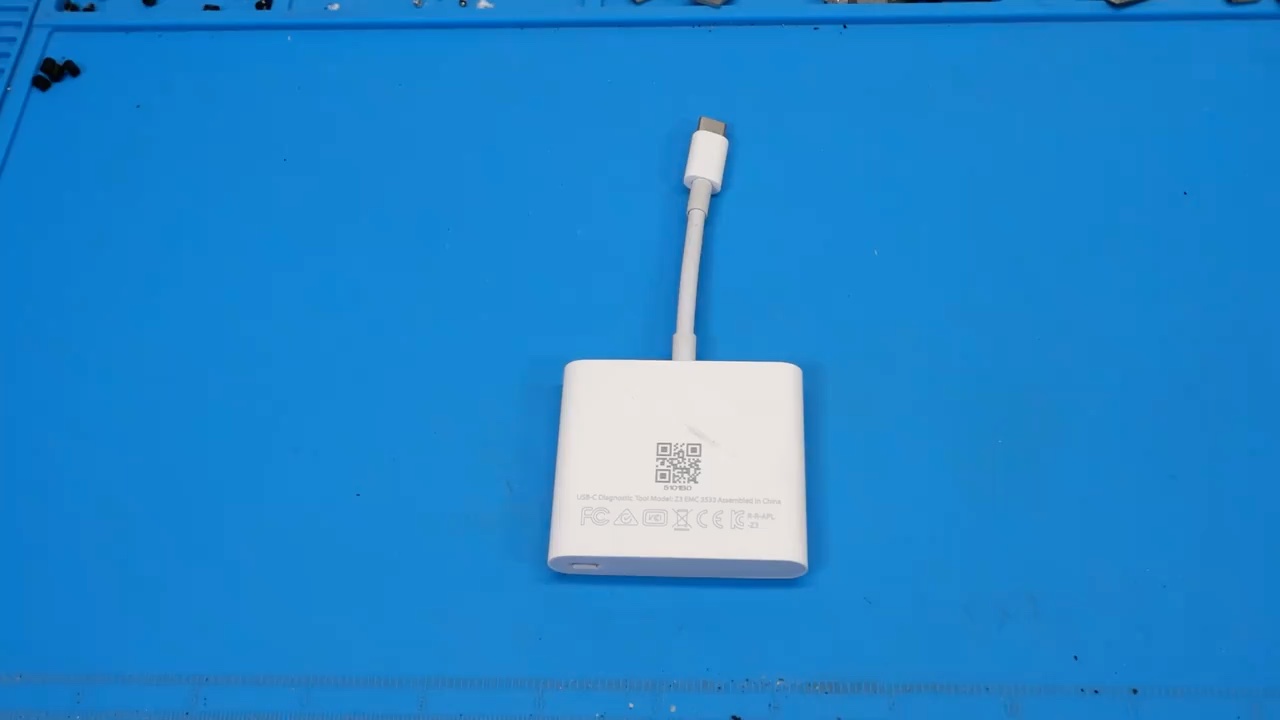

Vu sur X, une manipulation qui permet de transformer un câble USB-C Diagnostic Tool (que les revendeurs peuvent a priori acheter) en câble Chimp pour le debug. Ce n’est pas trivial, mais il faut déplacer des résistances pour modifier l’identifiant du câble.

Chargeurs

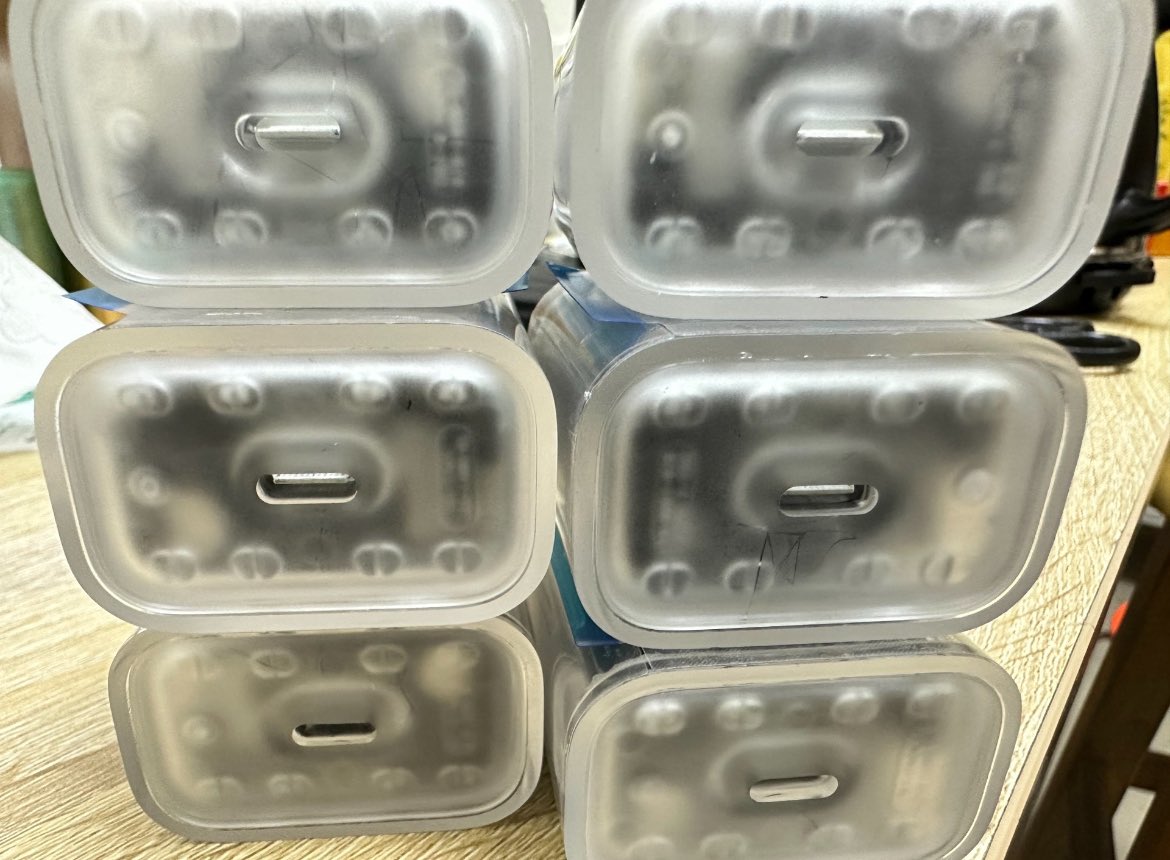

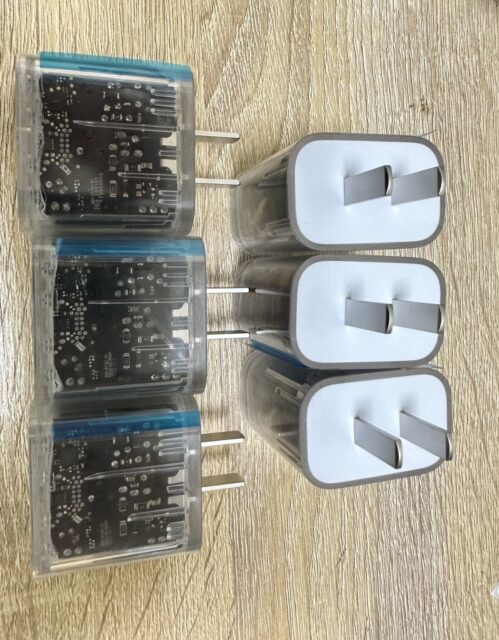

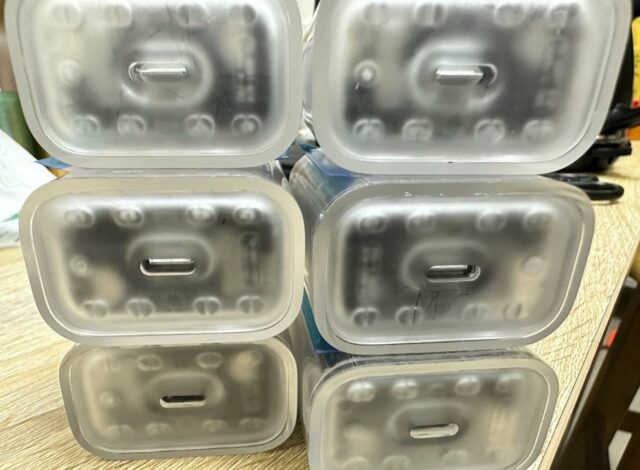

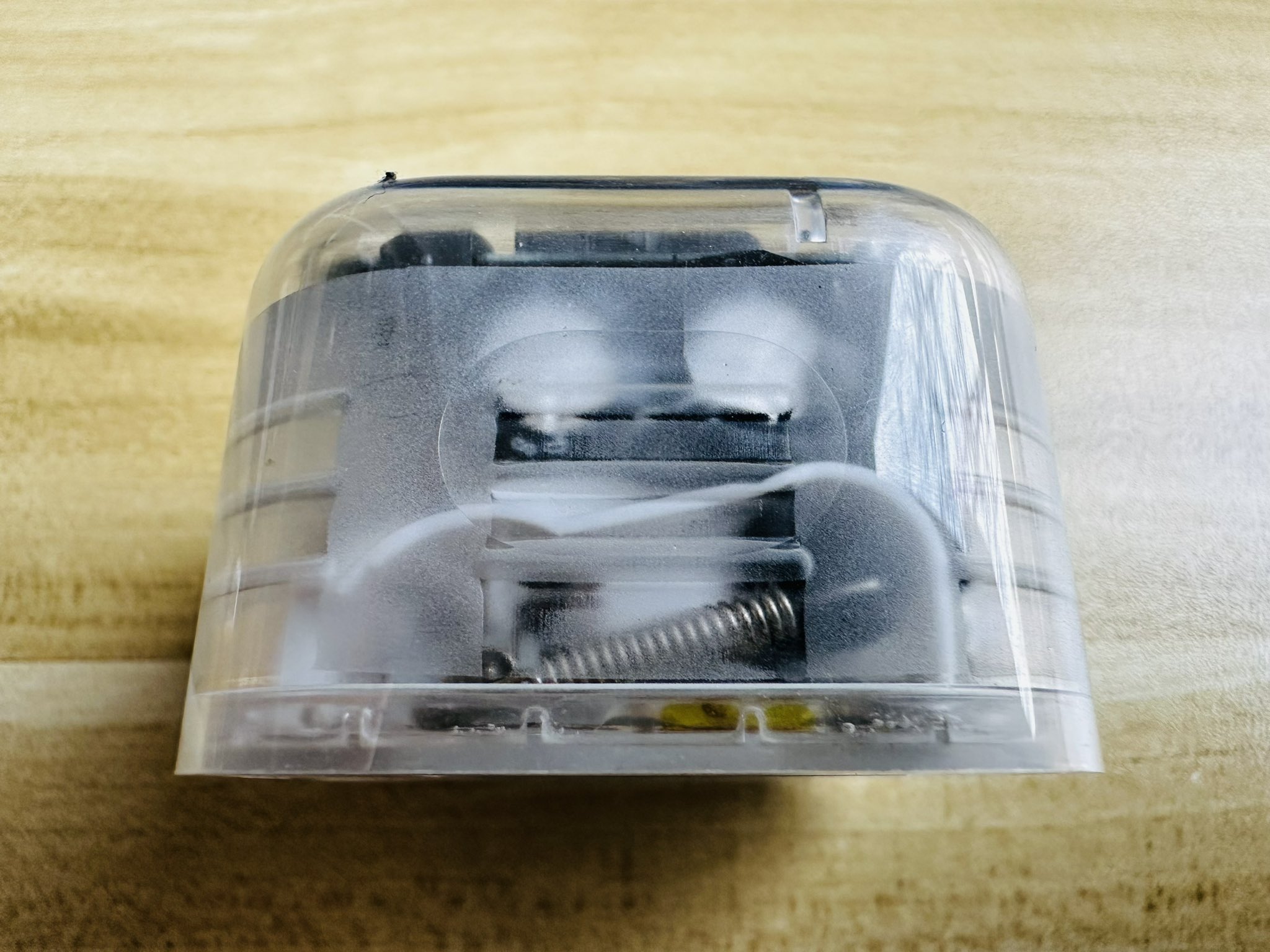

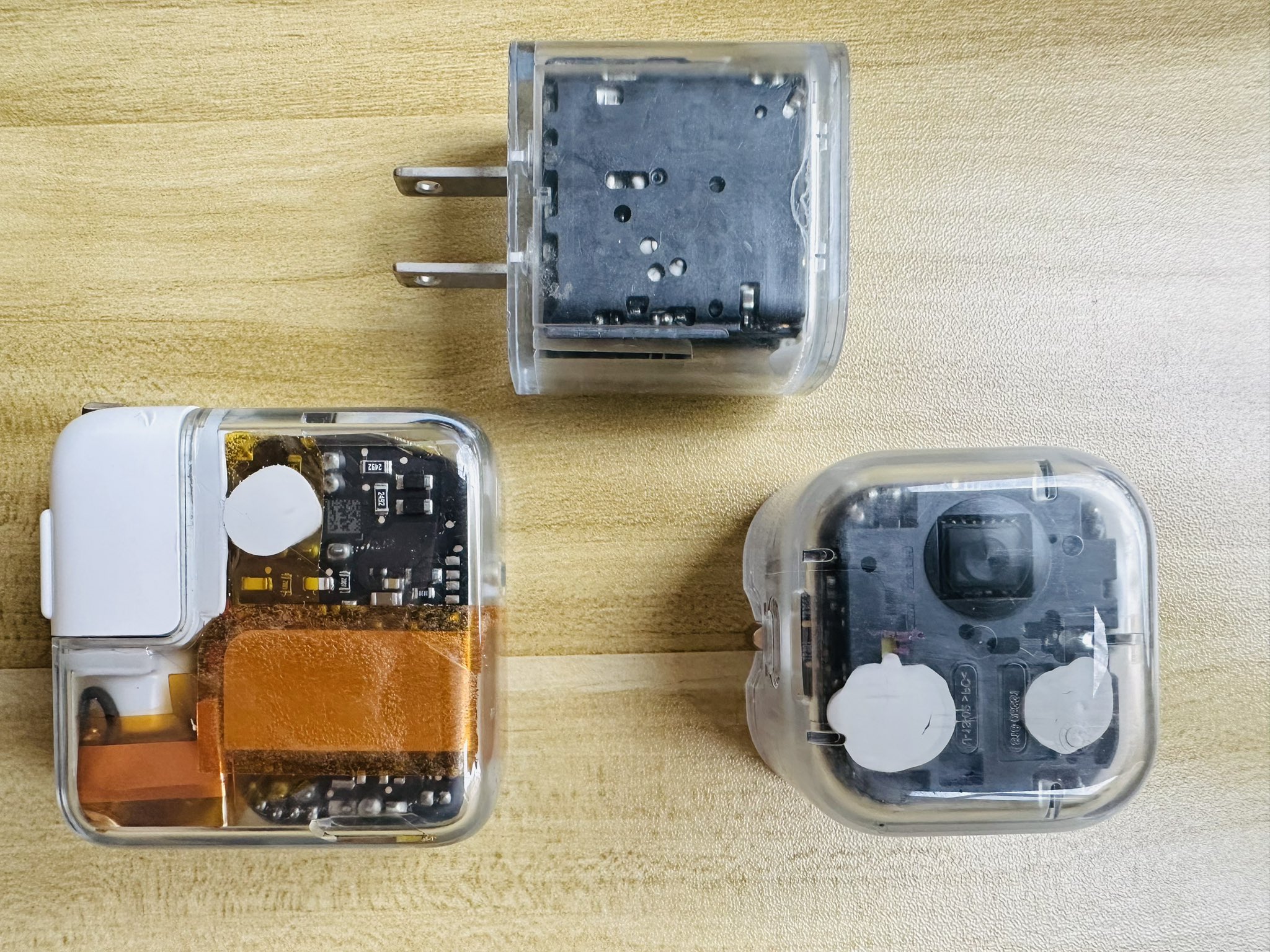

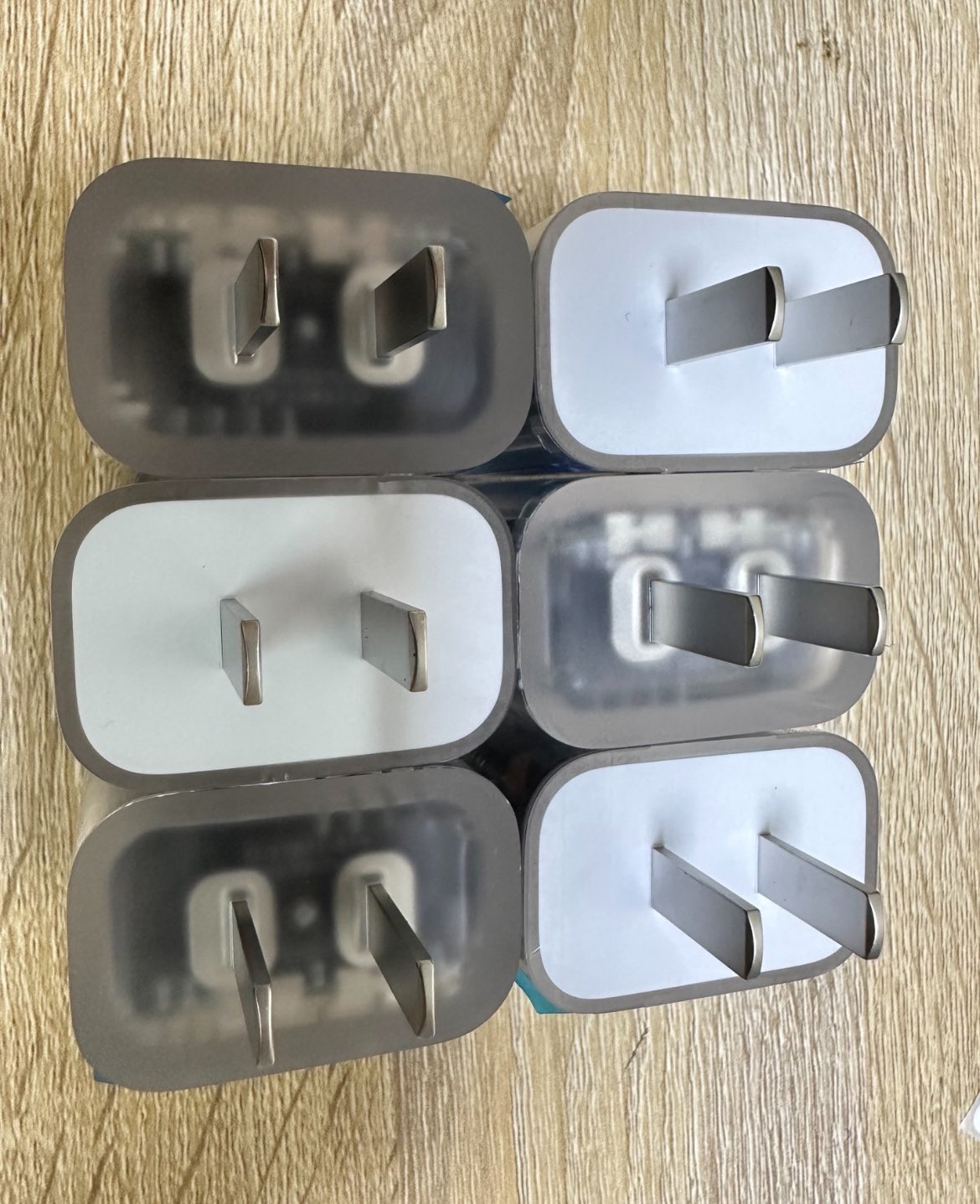

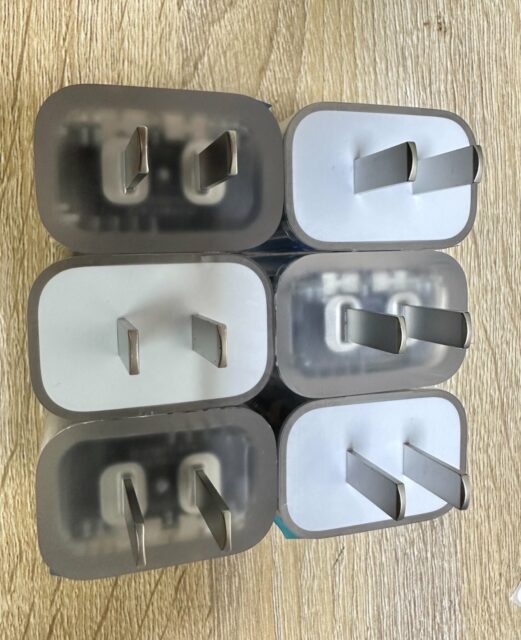

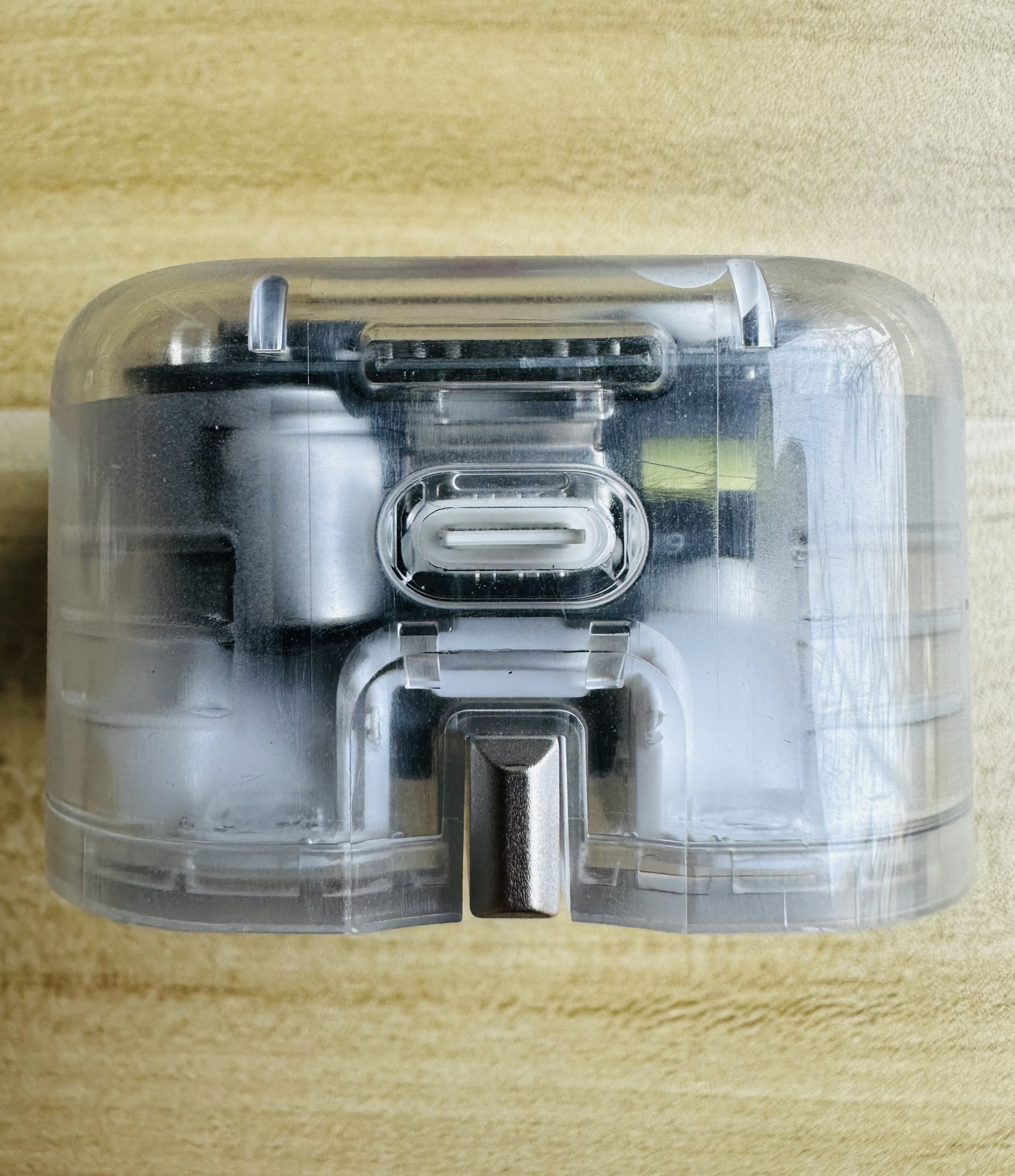

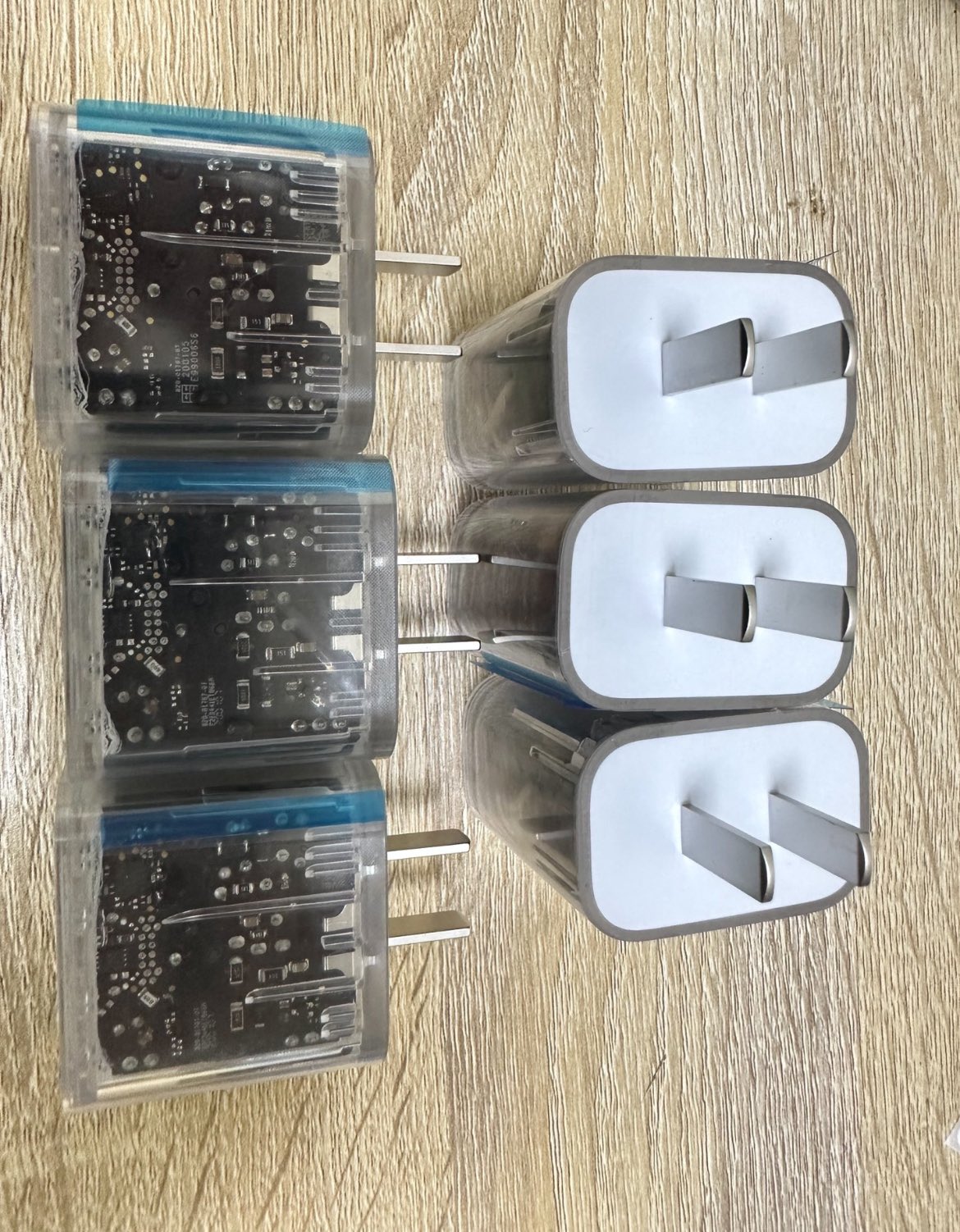

Vu sur X, quelques chargeurs USB-C transparents. Vu la taille, ce sont des modèles 18 ou 20 W américains.

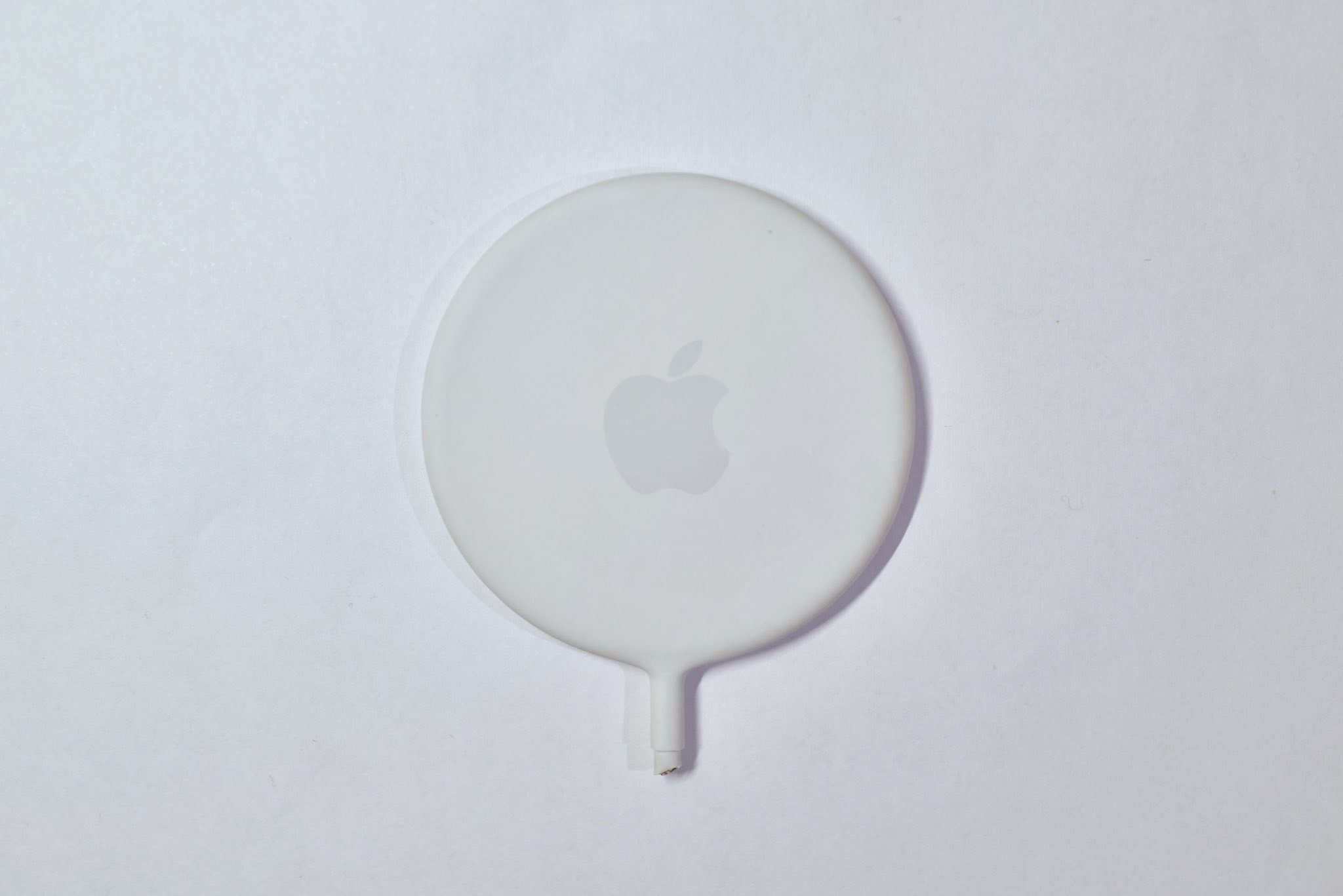

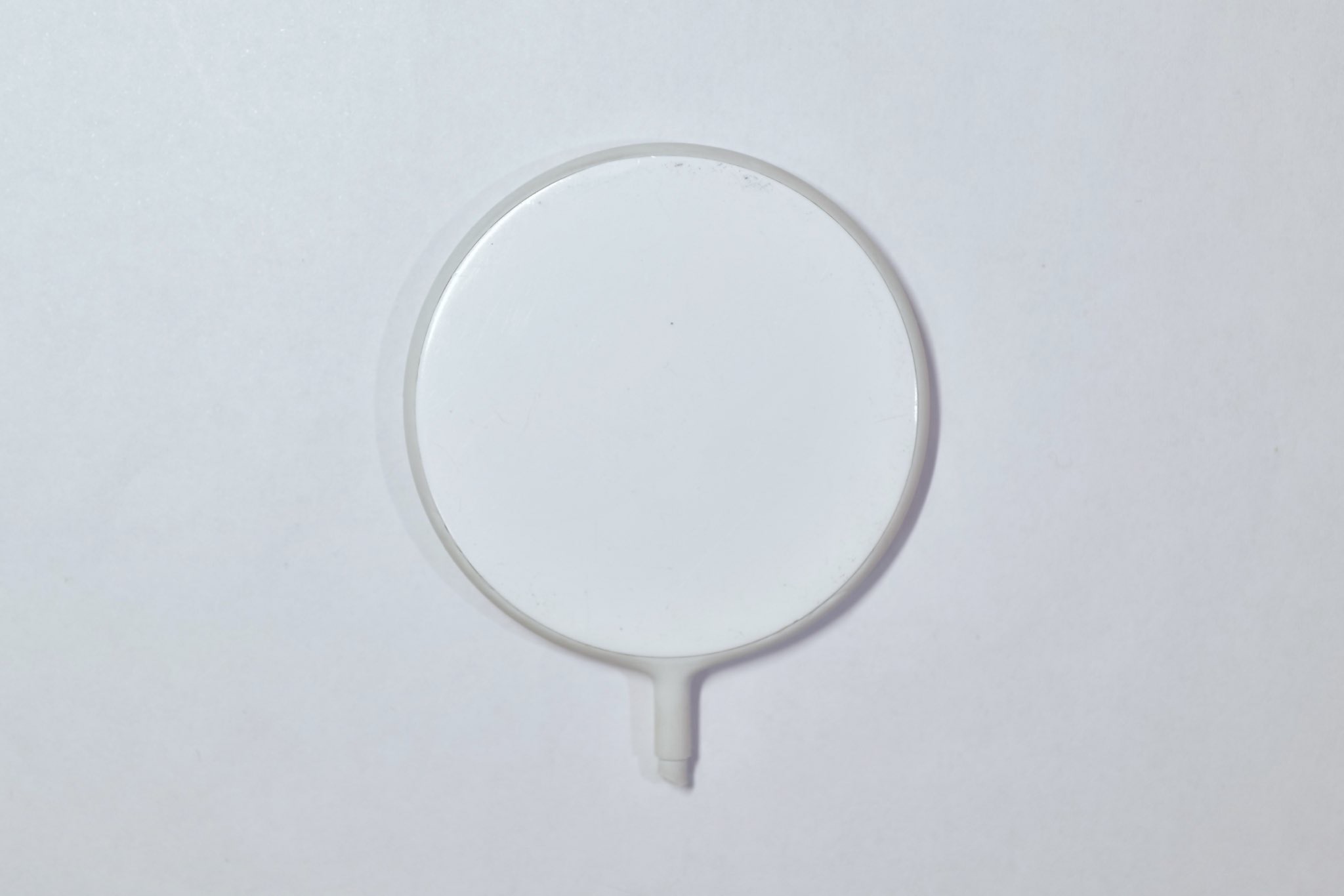

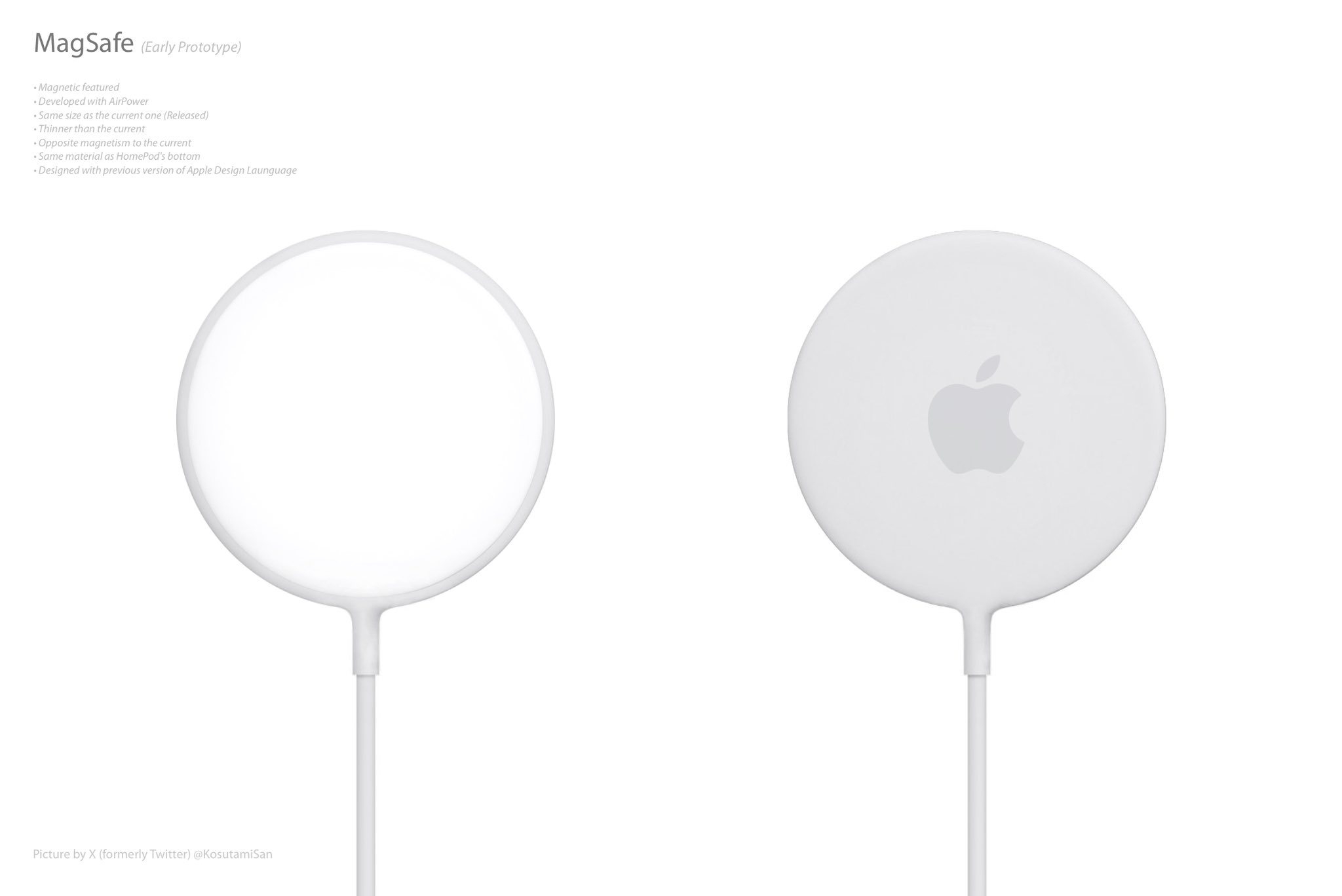

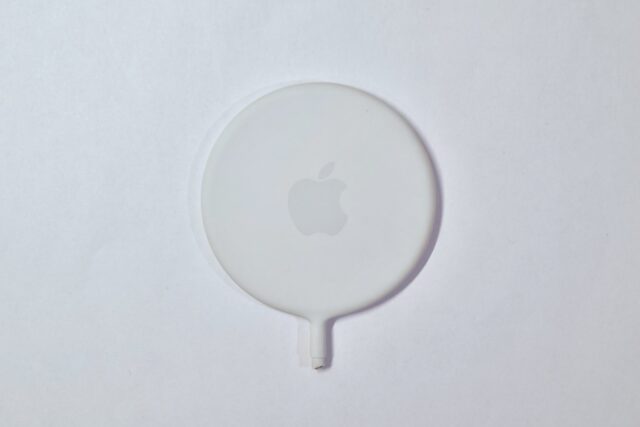

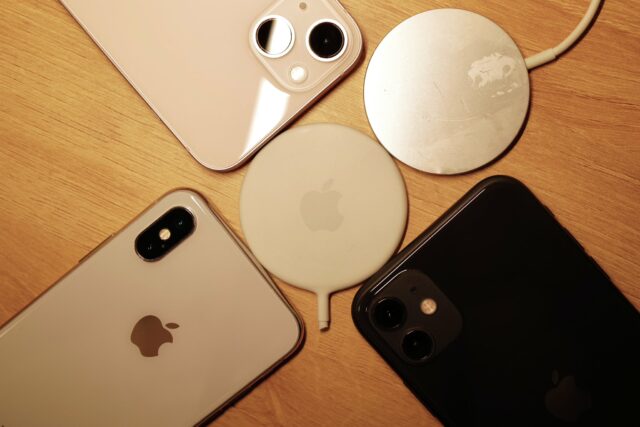

Vu sur X, dans un thread, des prototypes de chargeurs MagSafe. On peut d’abord voir une version qui date de 2017, c’est-à-dire la période dans laquelle Apple travaillait sur l’AirPower. le chargeur est blanc, recouvert d’une texture, et est un peu différent de la version finale.

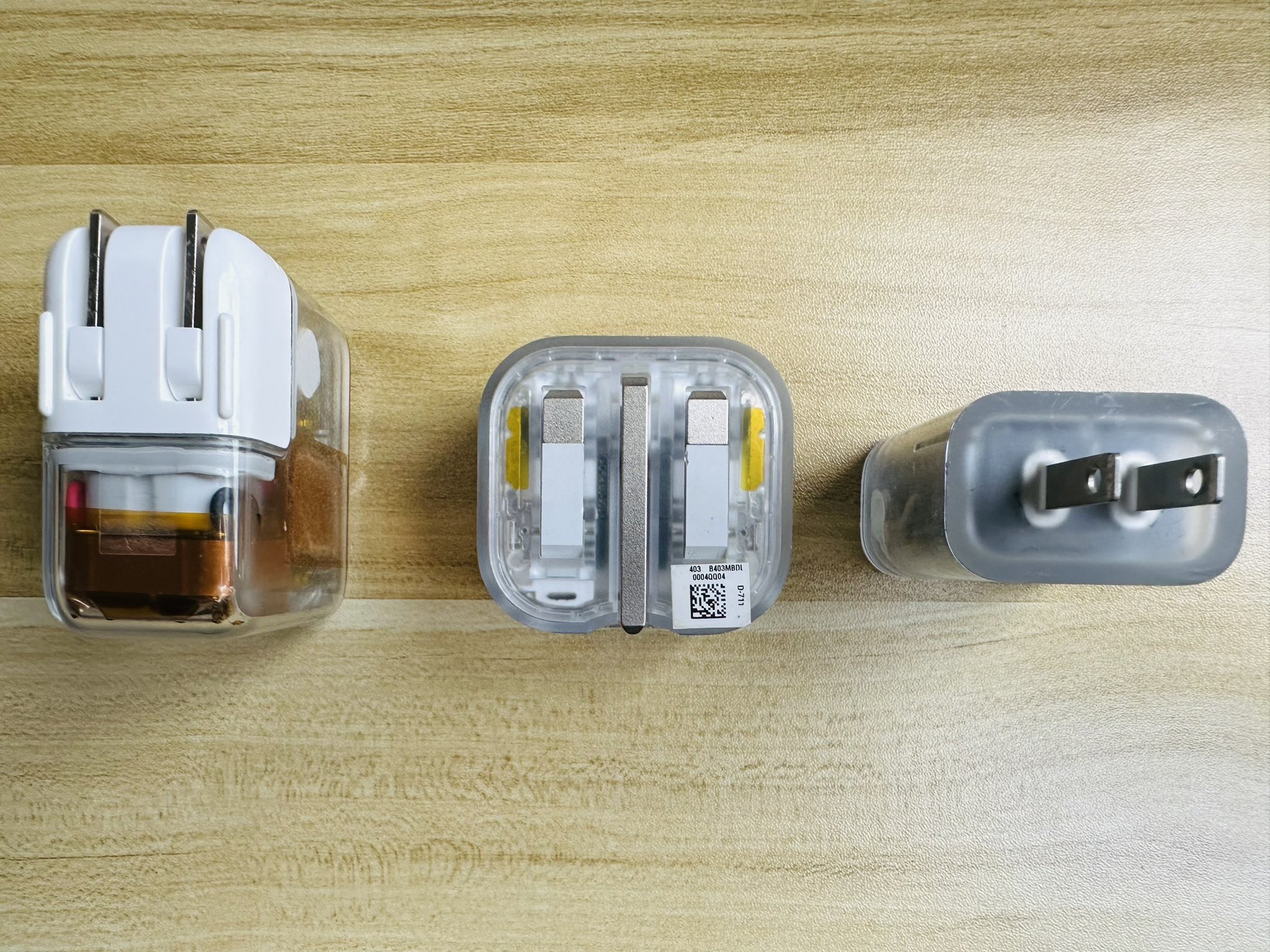

Vu sur X, des prototypes de chargeurs Apple. Ils sont transparents, avec de l’USB-C. Il y a un modèle 18/20 W, un modèle probablement 30 W et un dernier qui doit être un 35 W moderne.

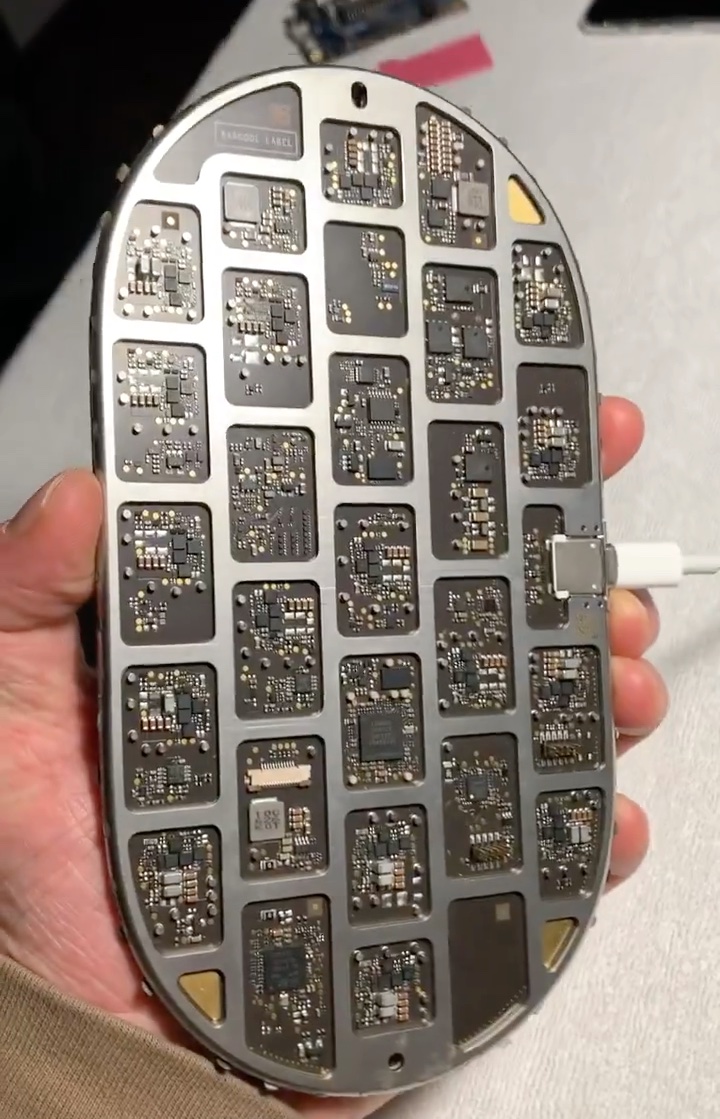

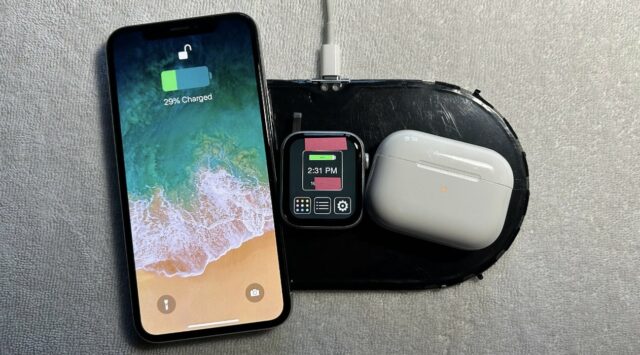

Vu sur X, des photos et vidéos de prototypes de l’AirPower.

D’autres photos ici.

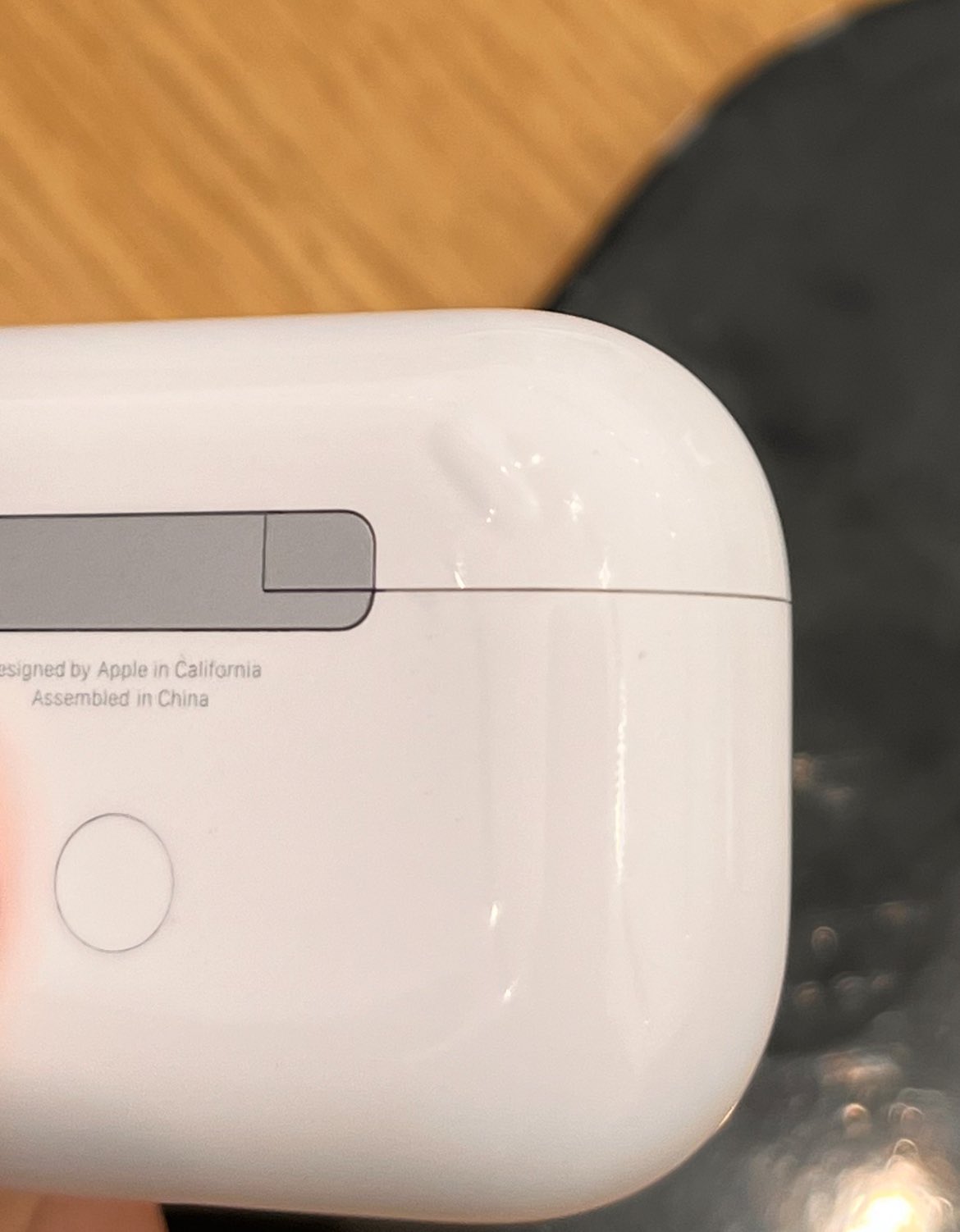

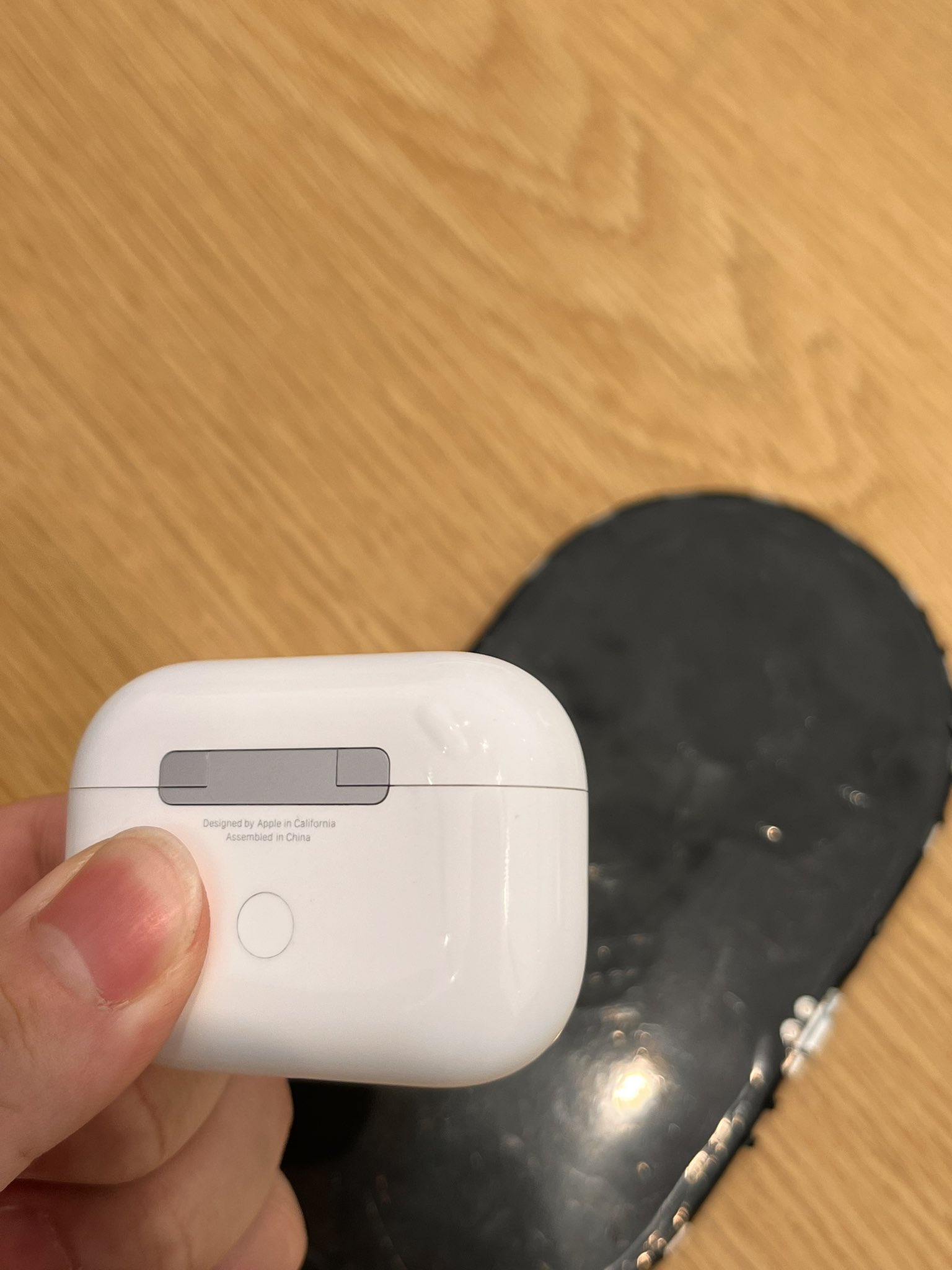

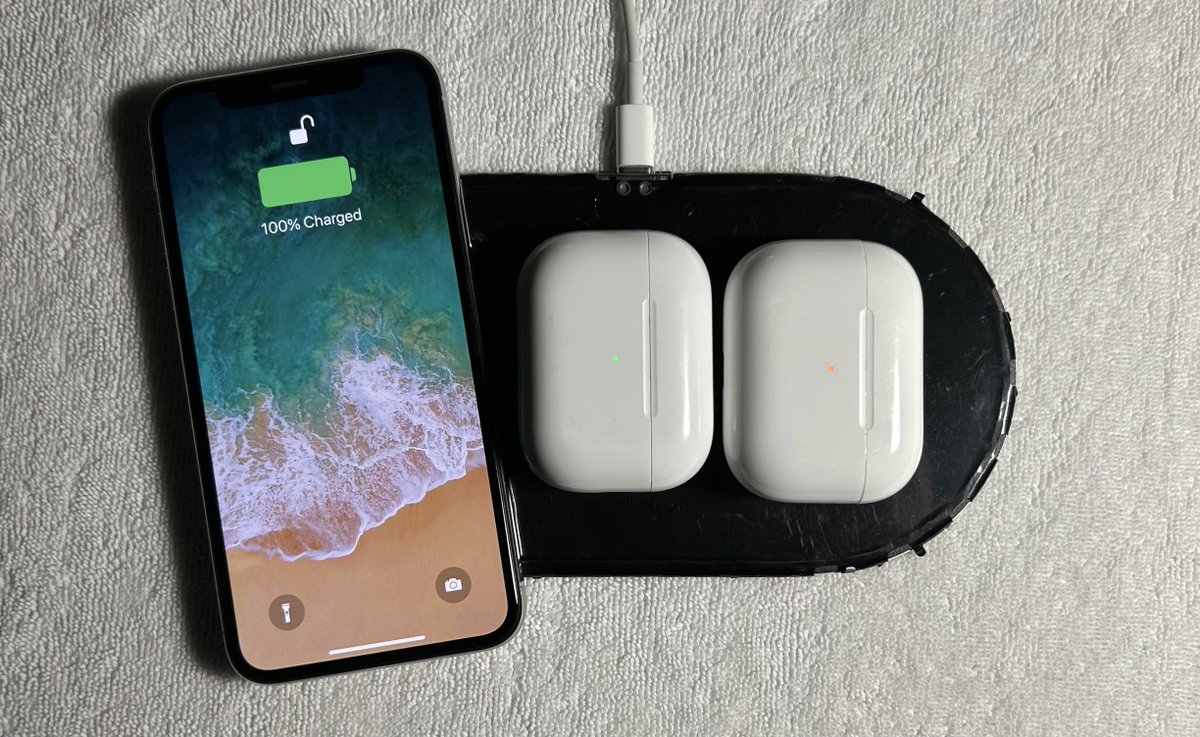

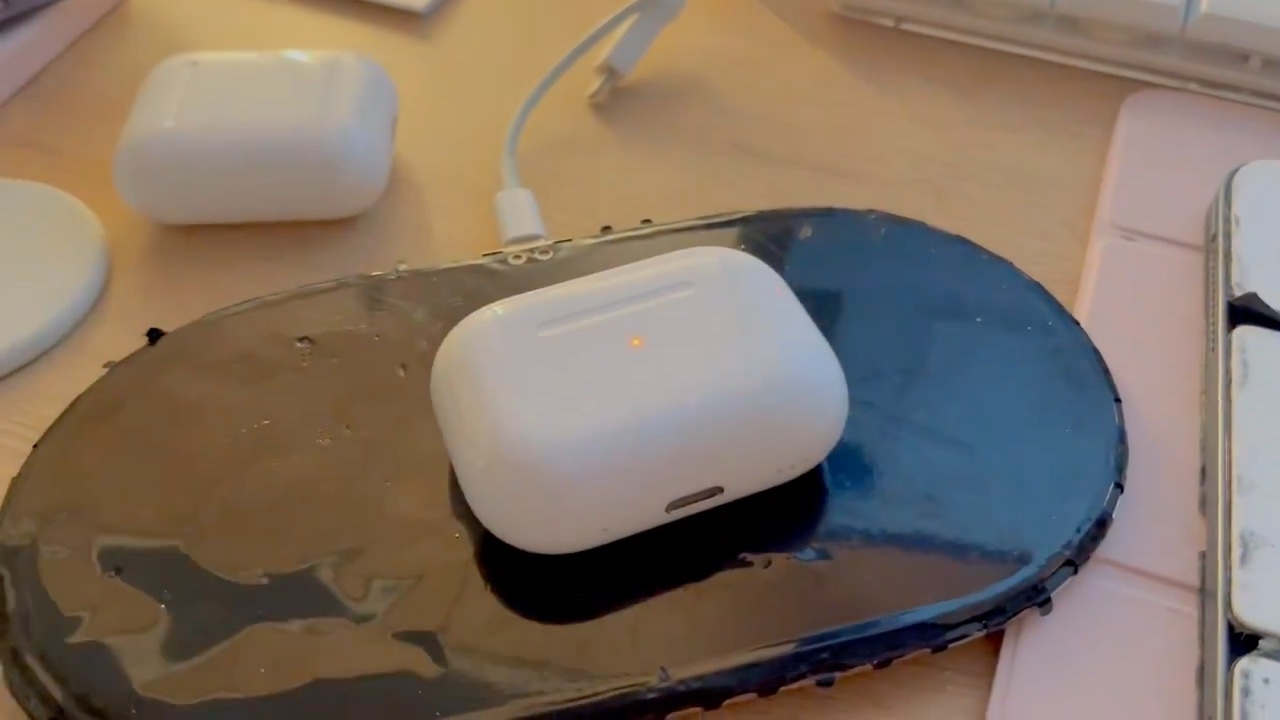

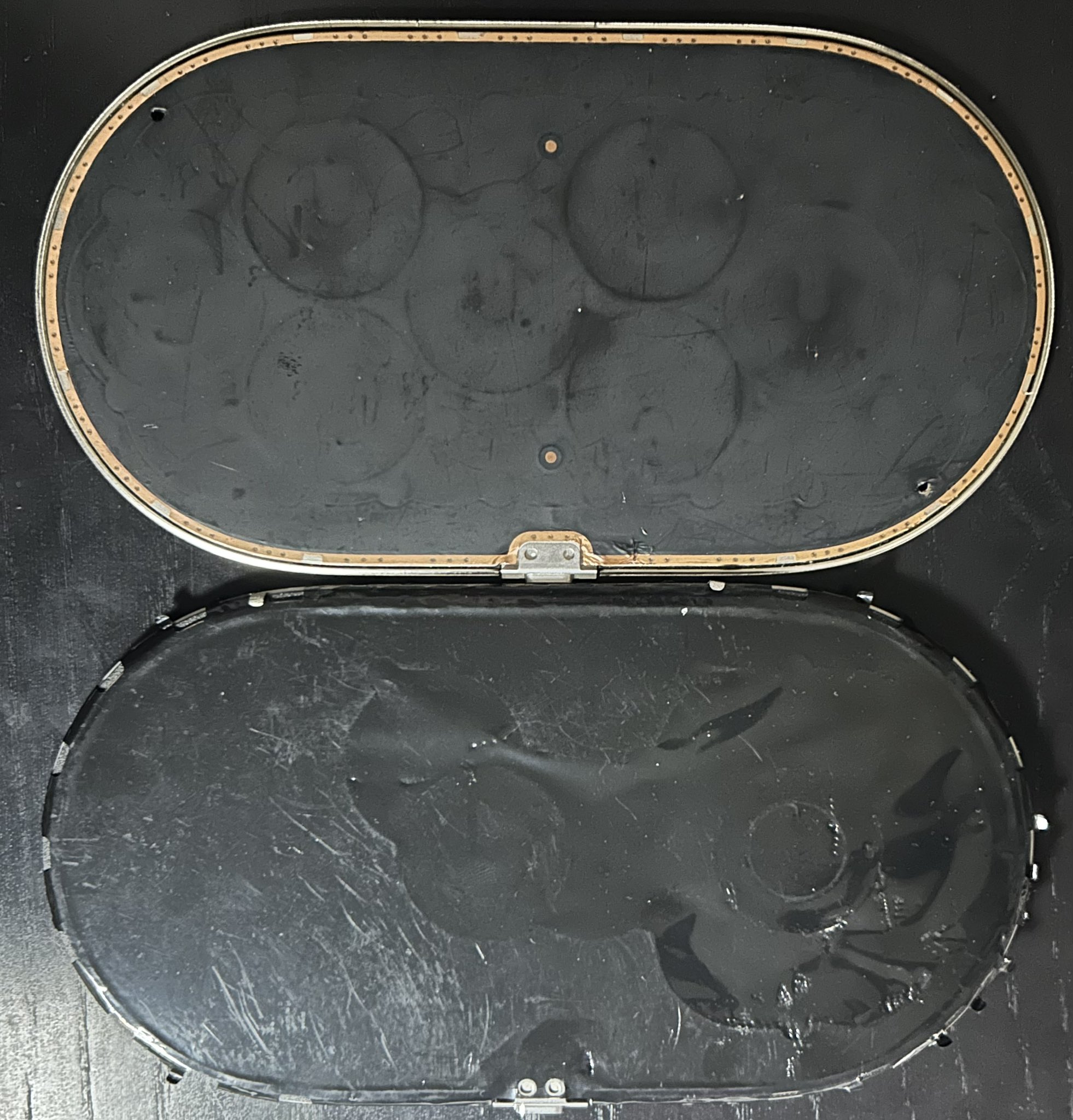

Une autre photo qui montre un défaut de l’AirPower : ça chauffe et ça fait (presque) fondre les AirPods.

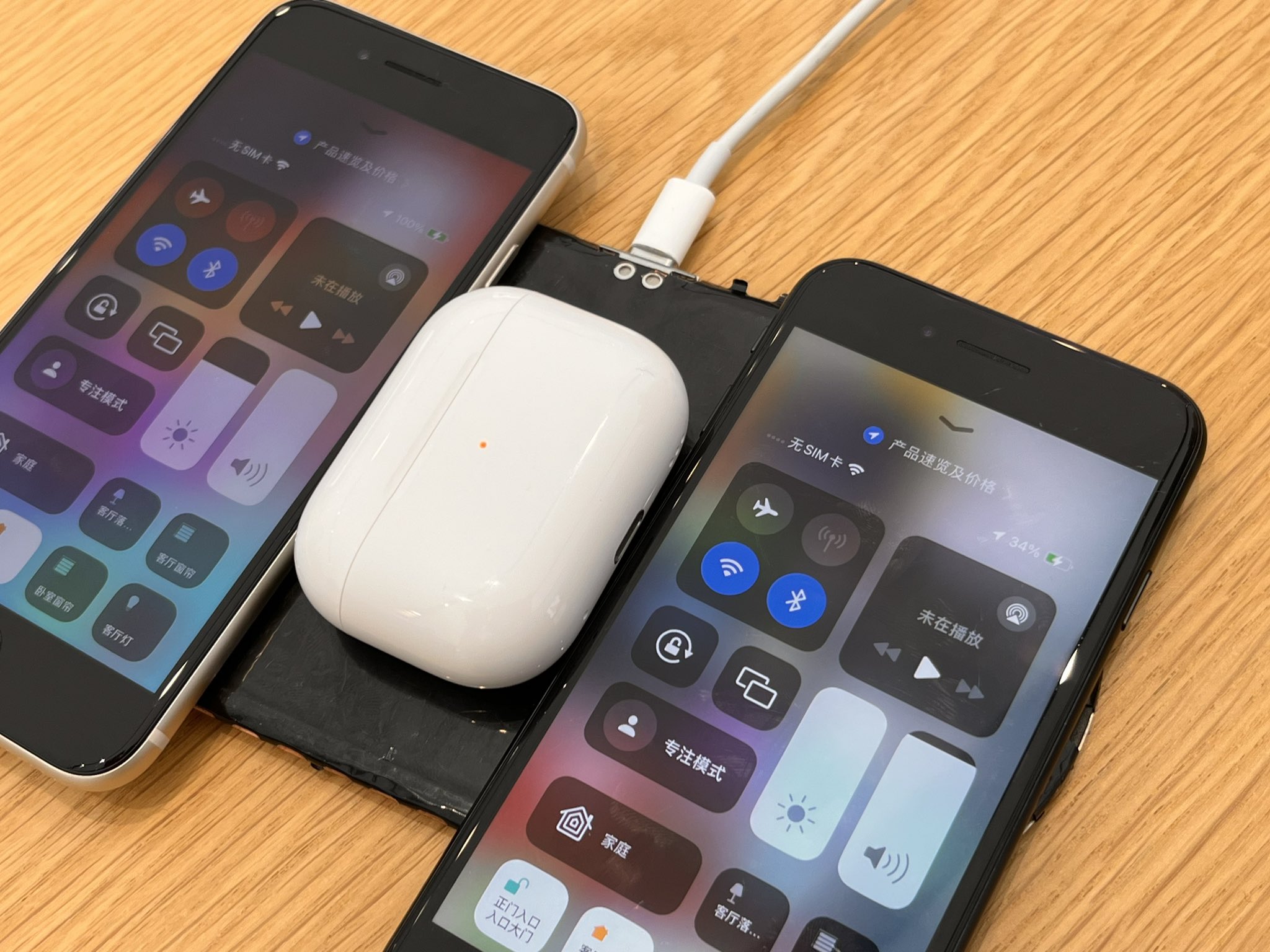

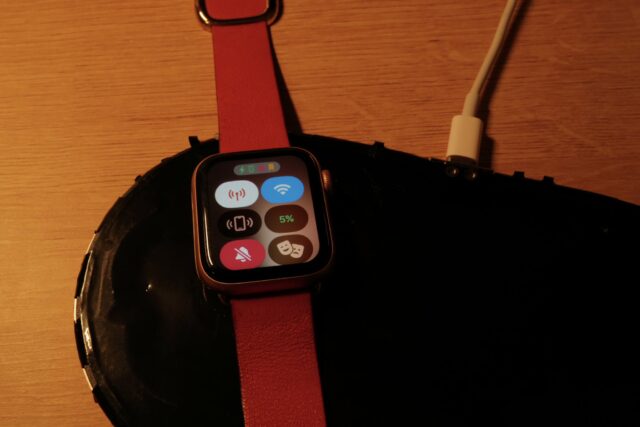

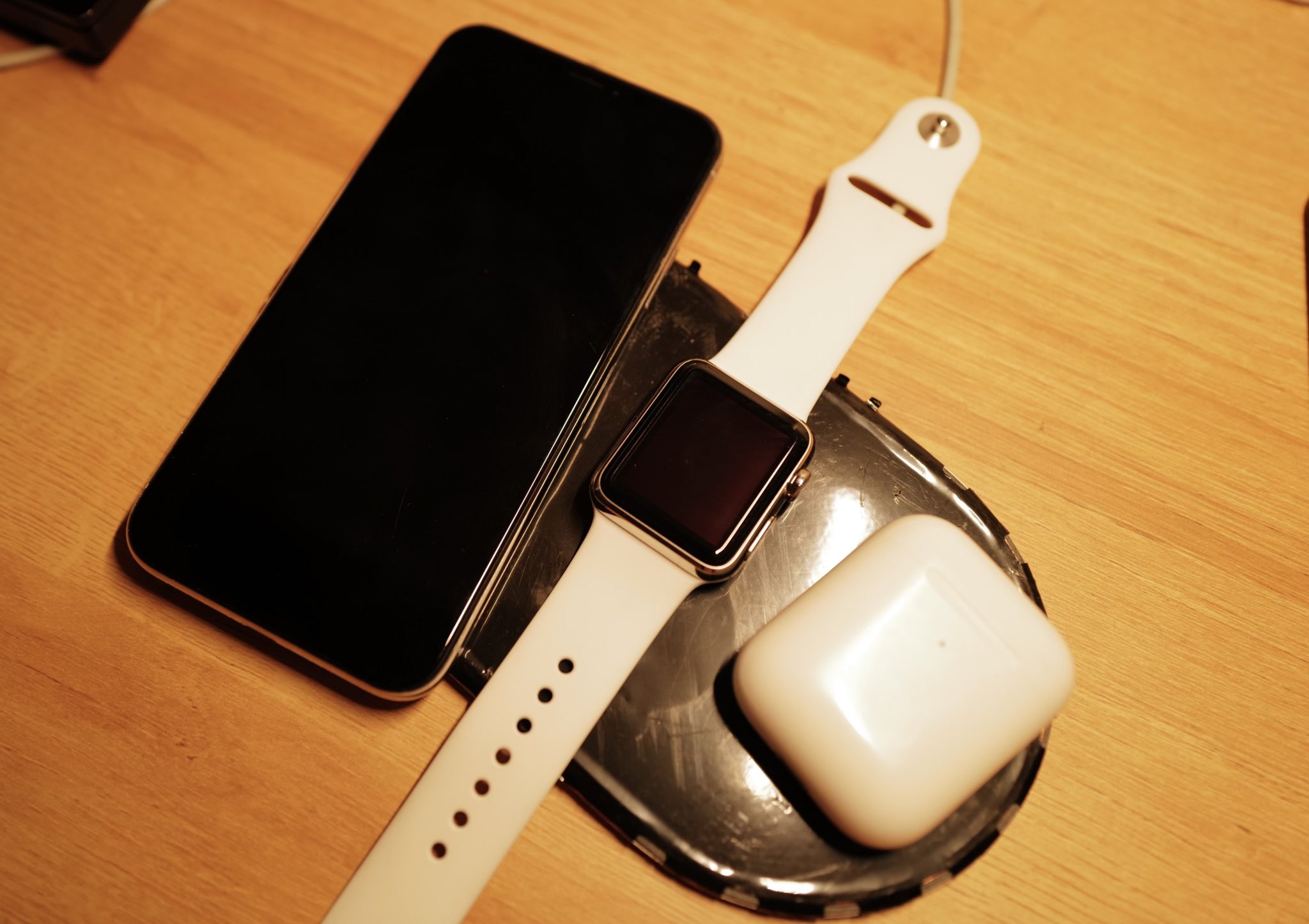

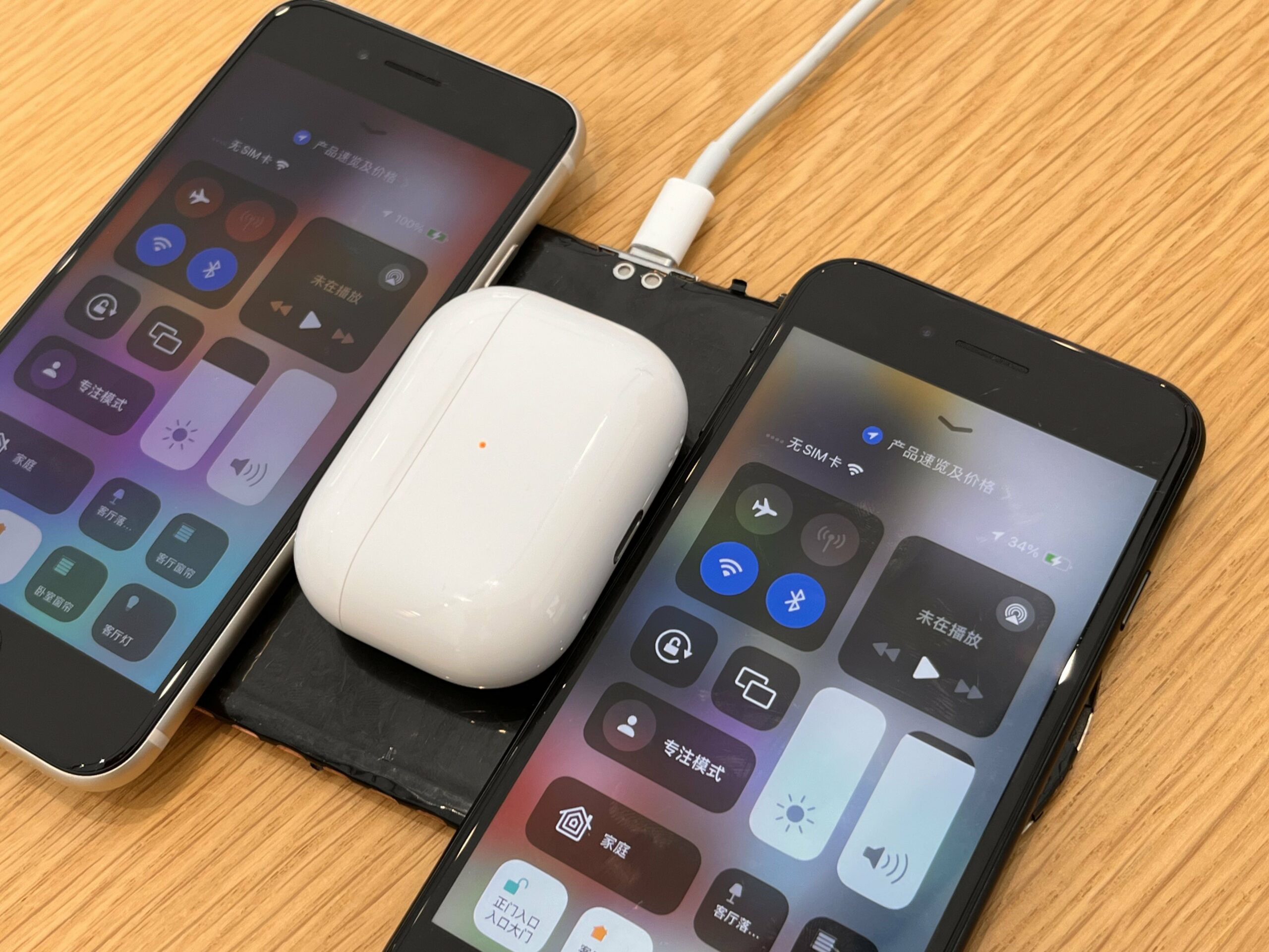

Dans ces photos, on voit que ça fonctionne avec une Apple Watch.

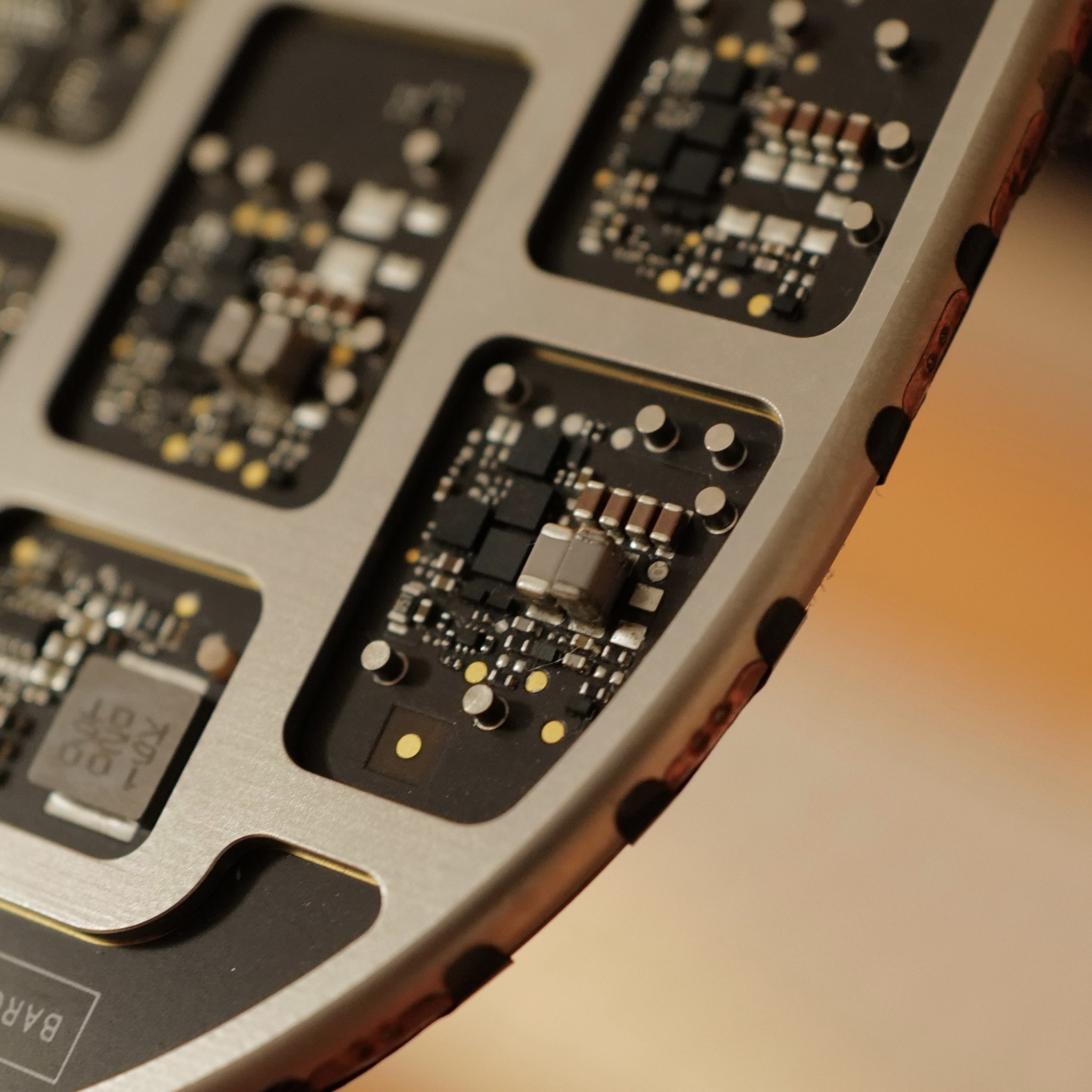

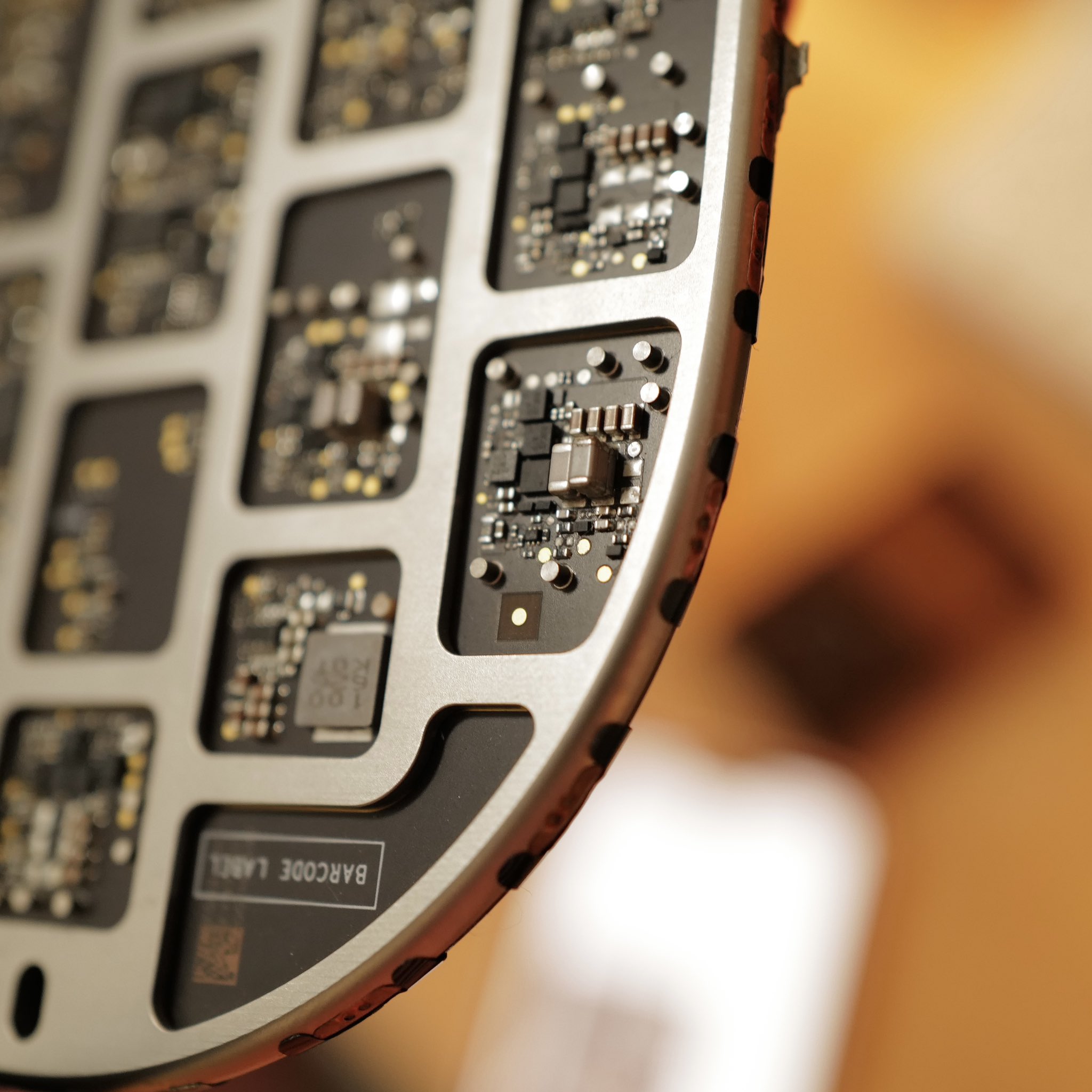

Et quelques détails du matériel.

Housses

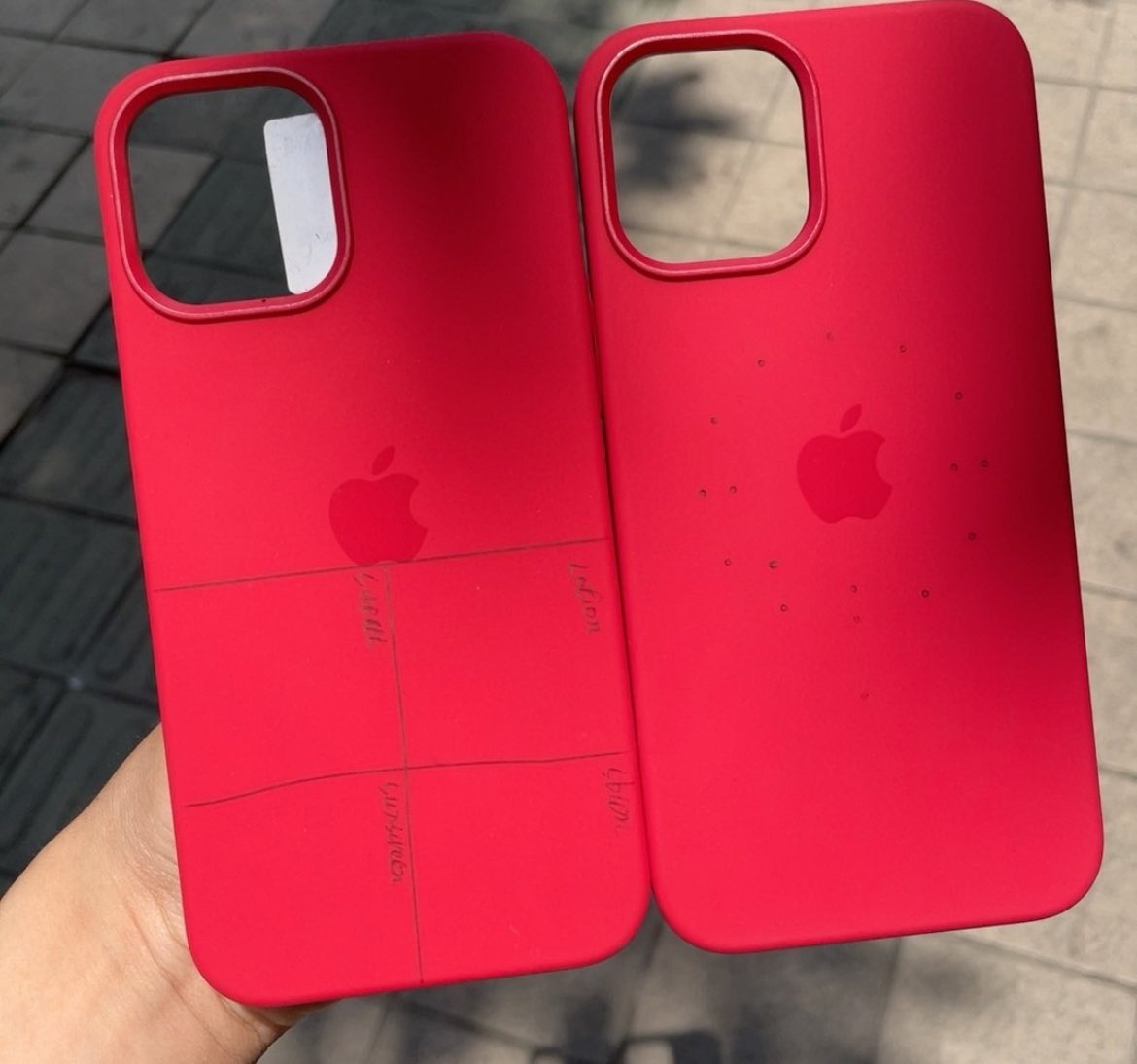

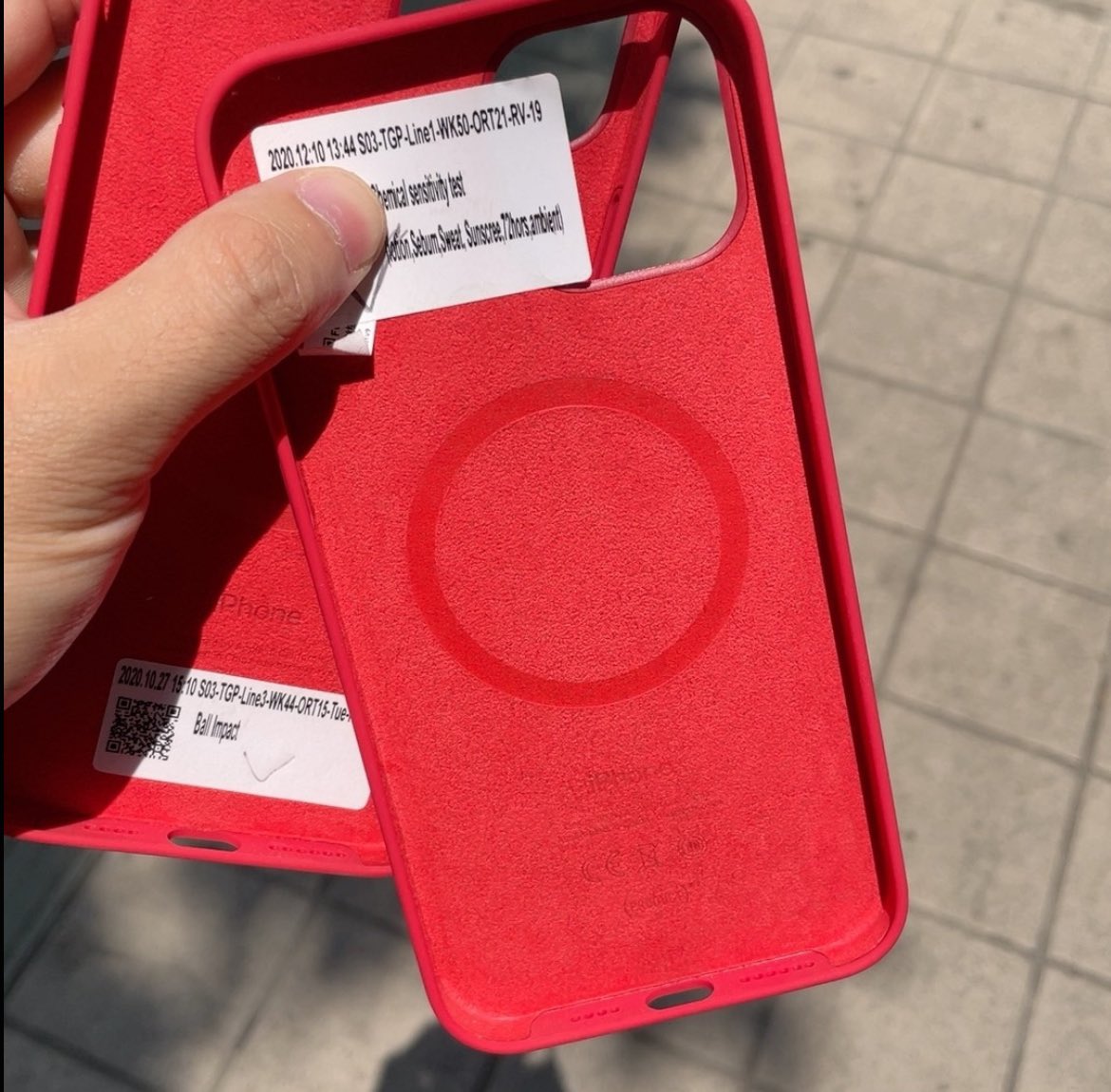

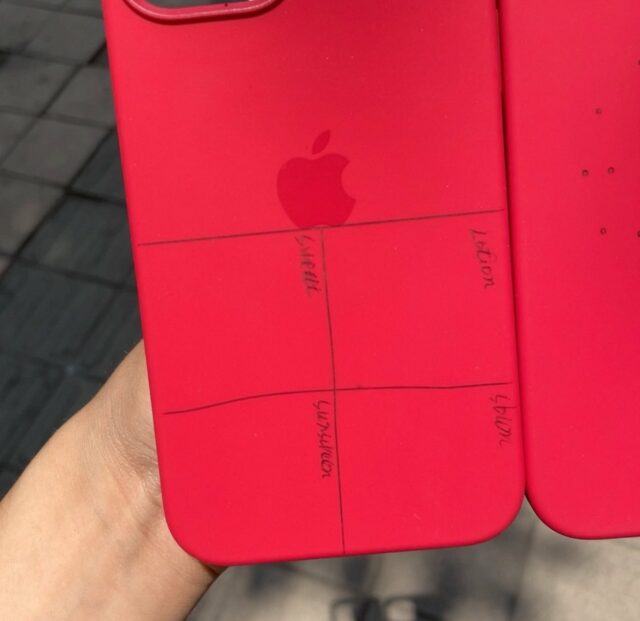

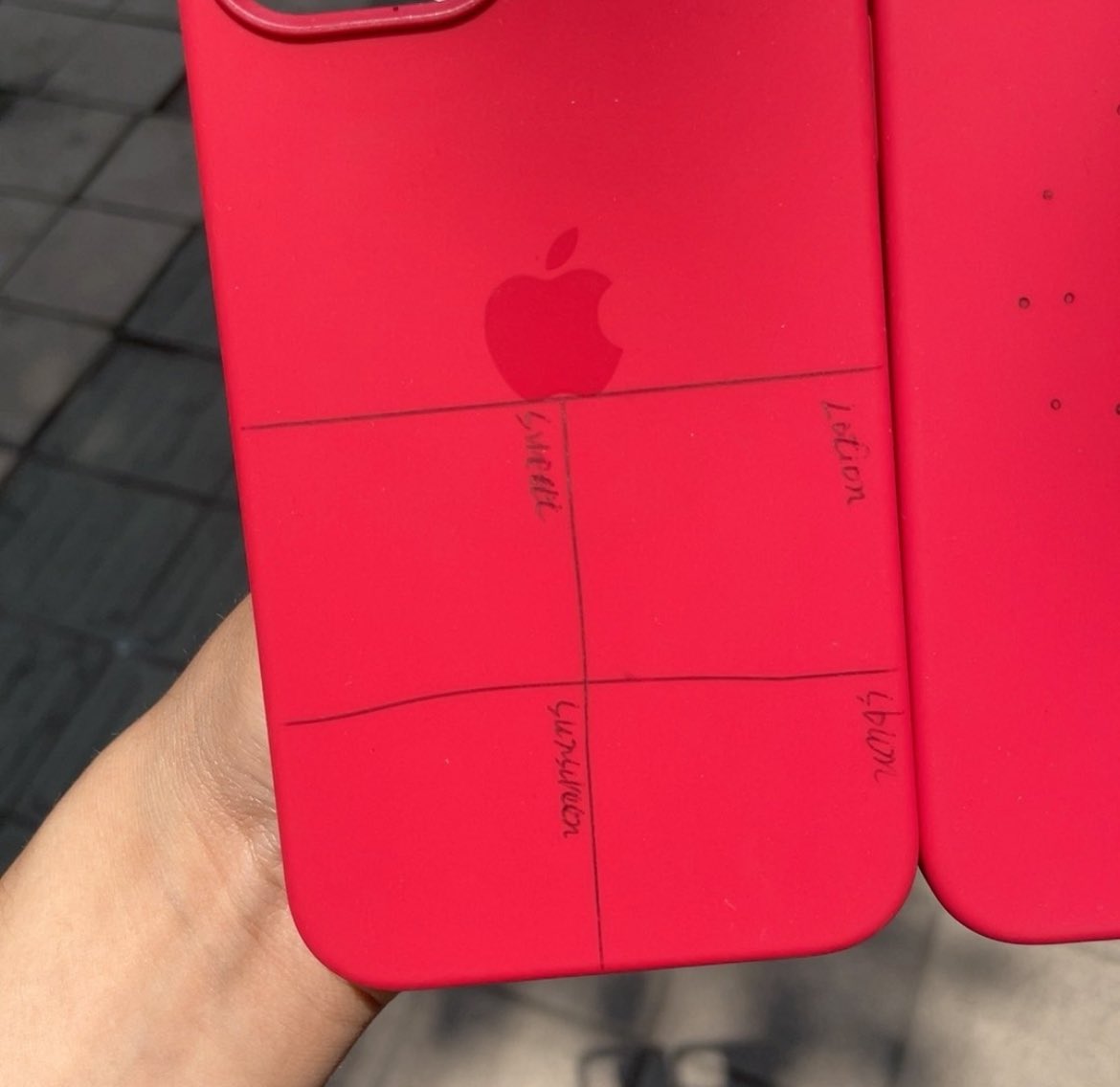

Vu sur X, un prototype de housse d’iPhone 12. Il y a pas mal de marquage pour indiquer les zones de test.

Souris

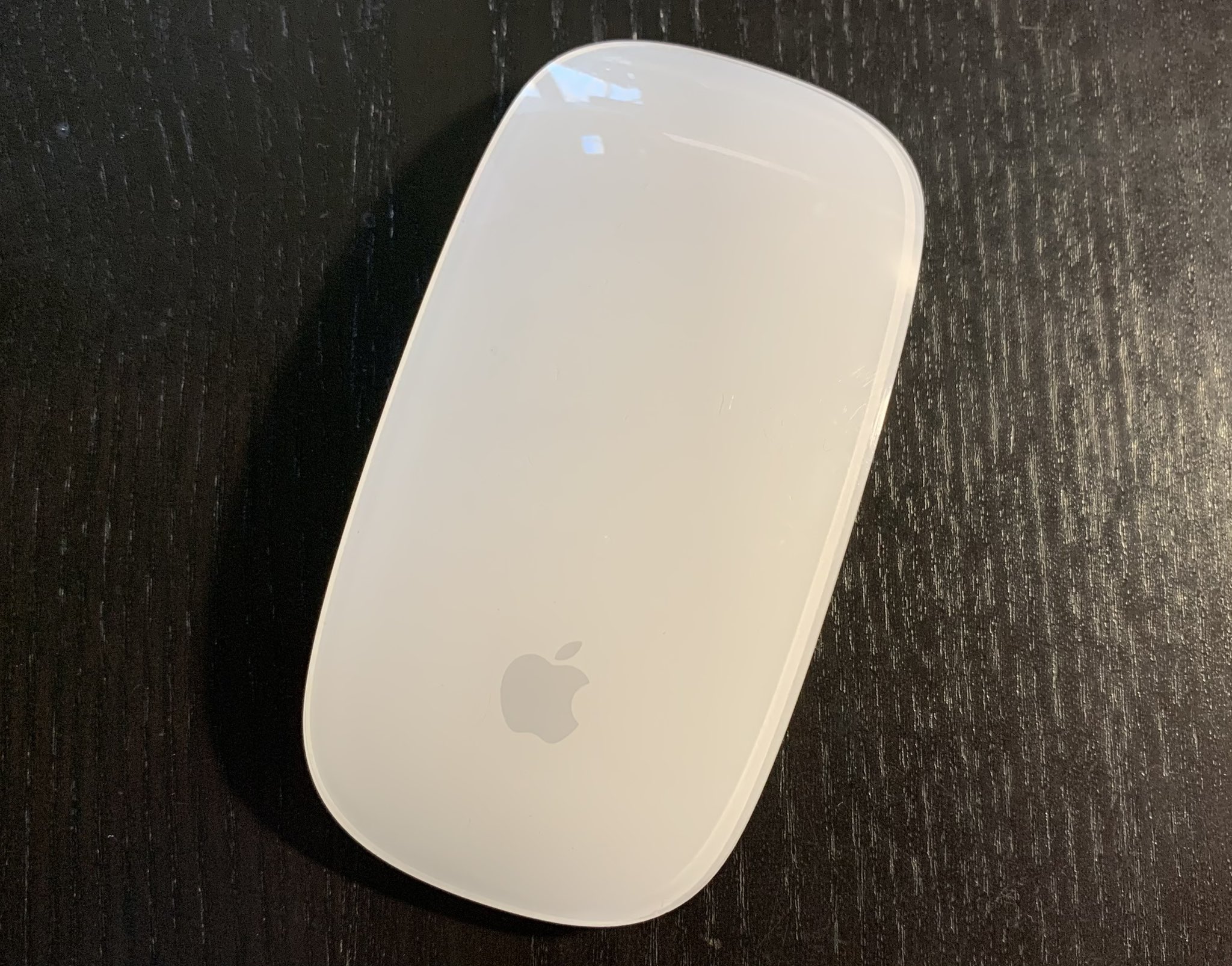

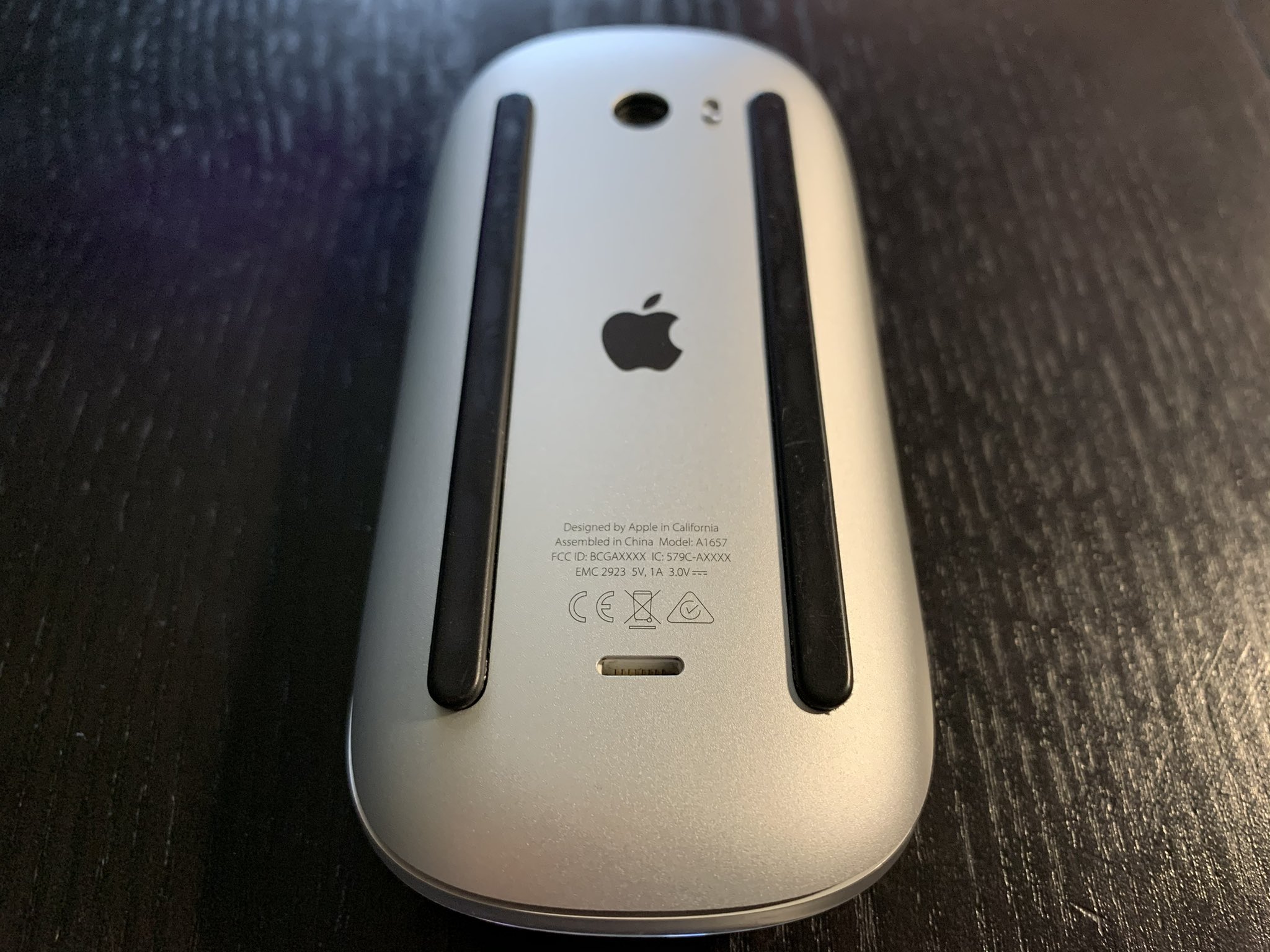

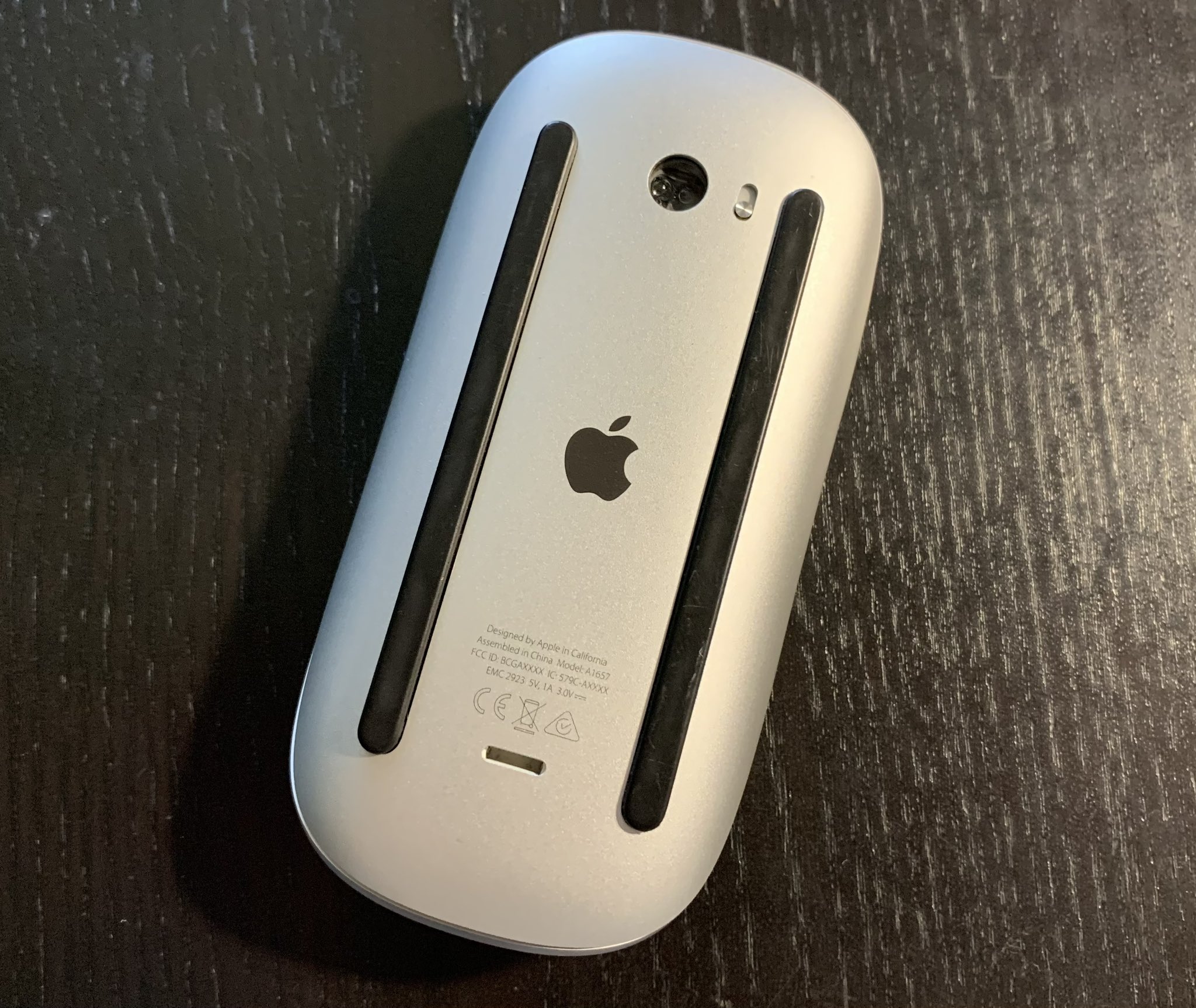

Vu sur X, un prototype de Magic Mouse 2. On voit essentiellement quelques XXX sur le marquage.

Composants de Mac

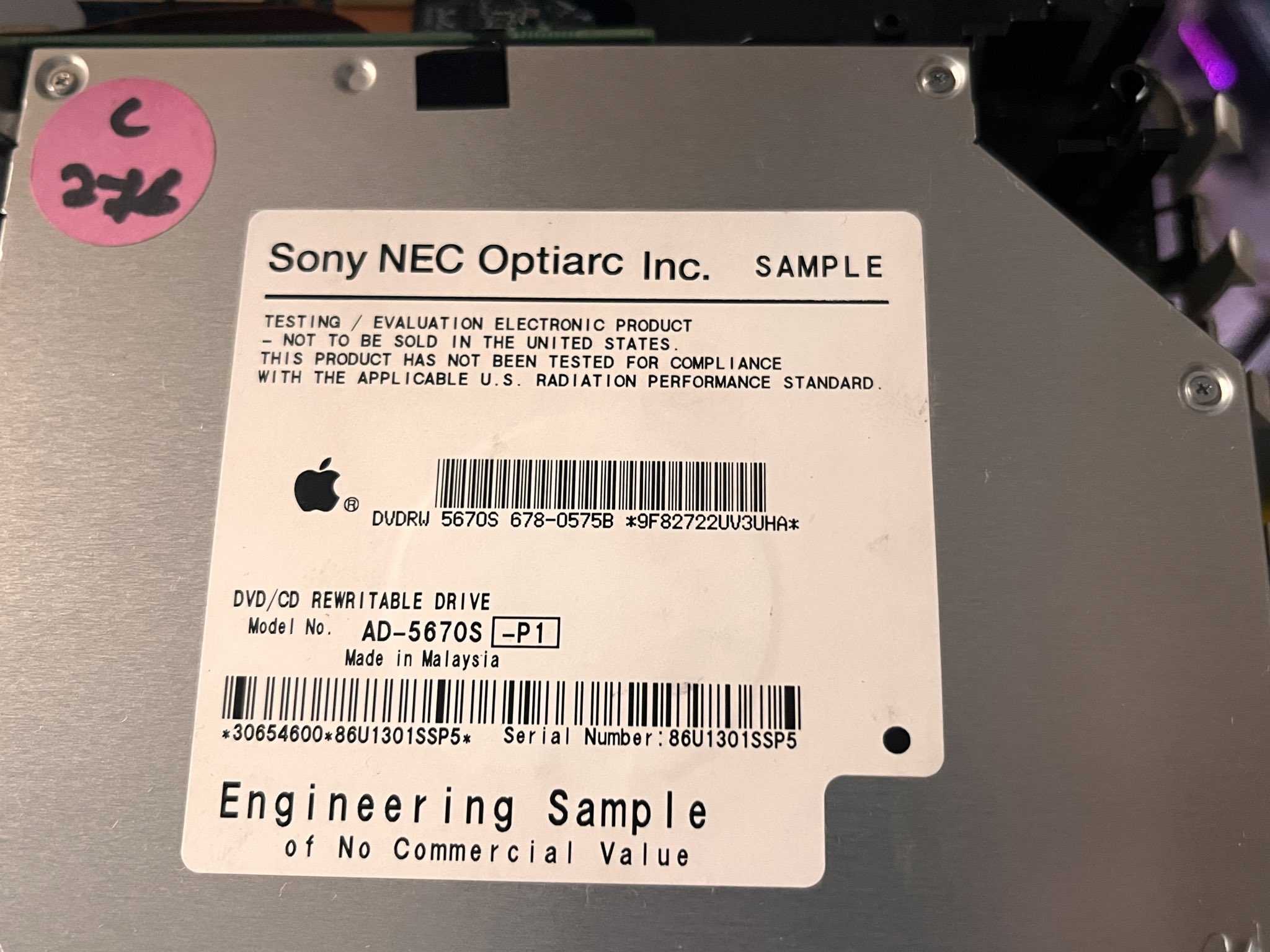

Vu sur X, un prototype de lecteur optique. C’est un Sony AD-5670S, un graveur 8x classique.

Moniteurs

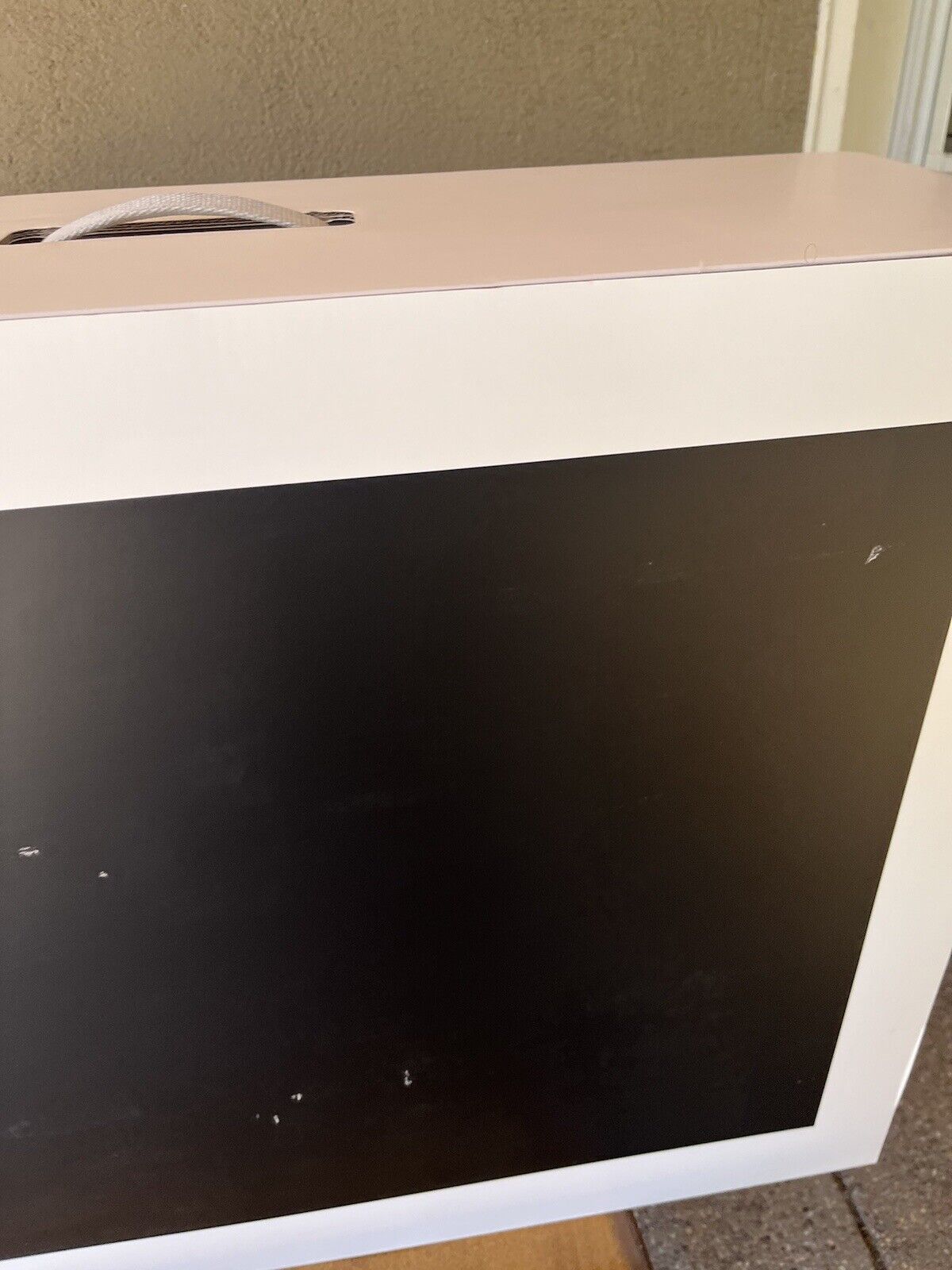

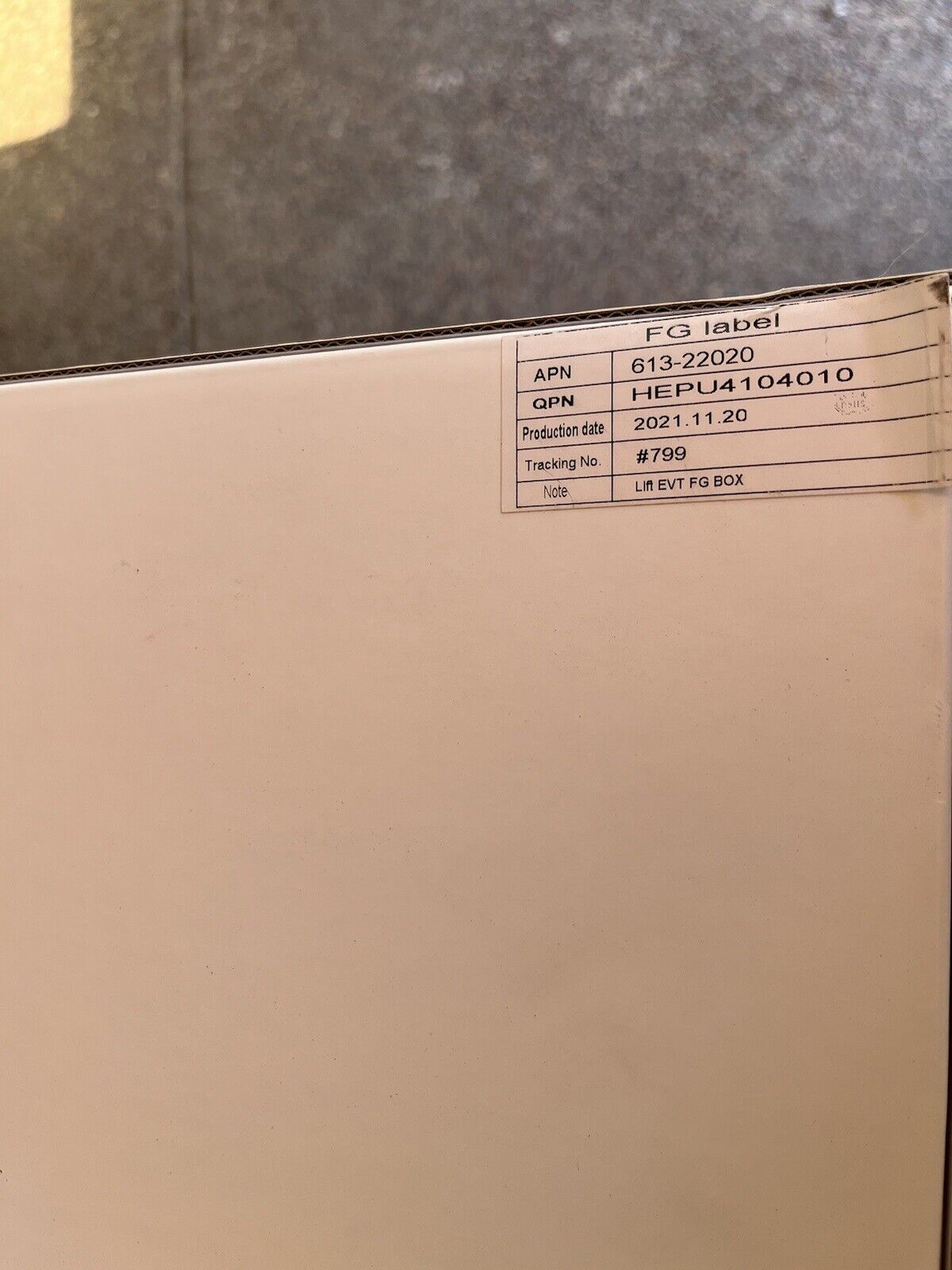

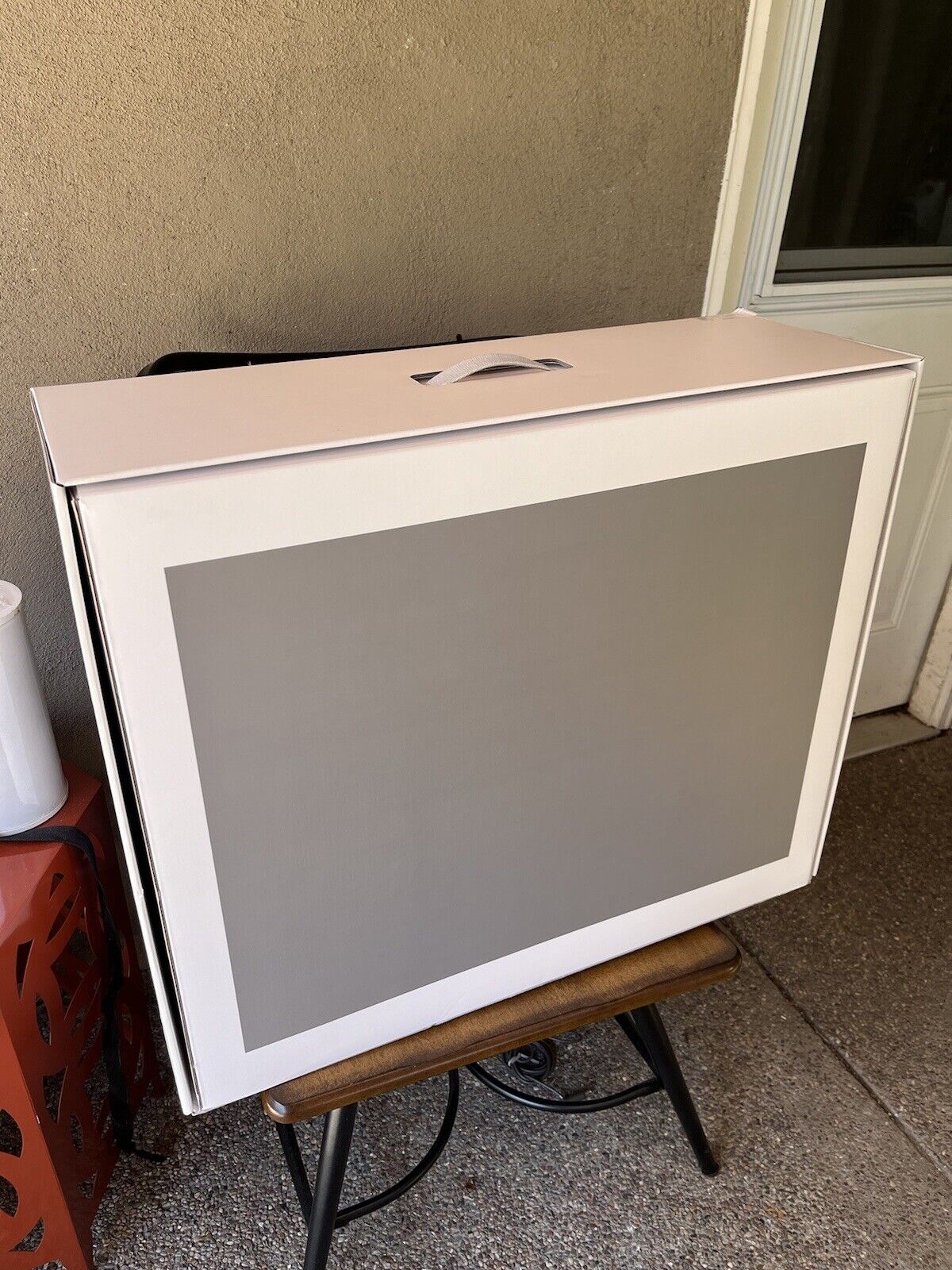

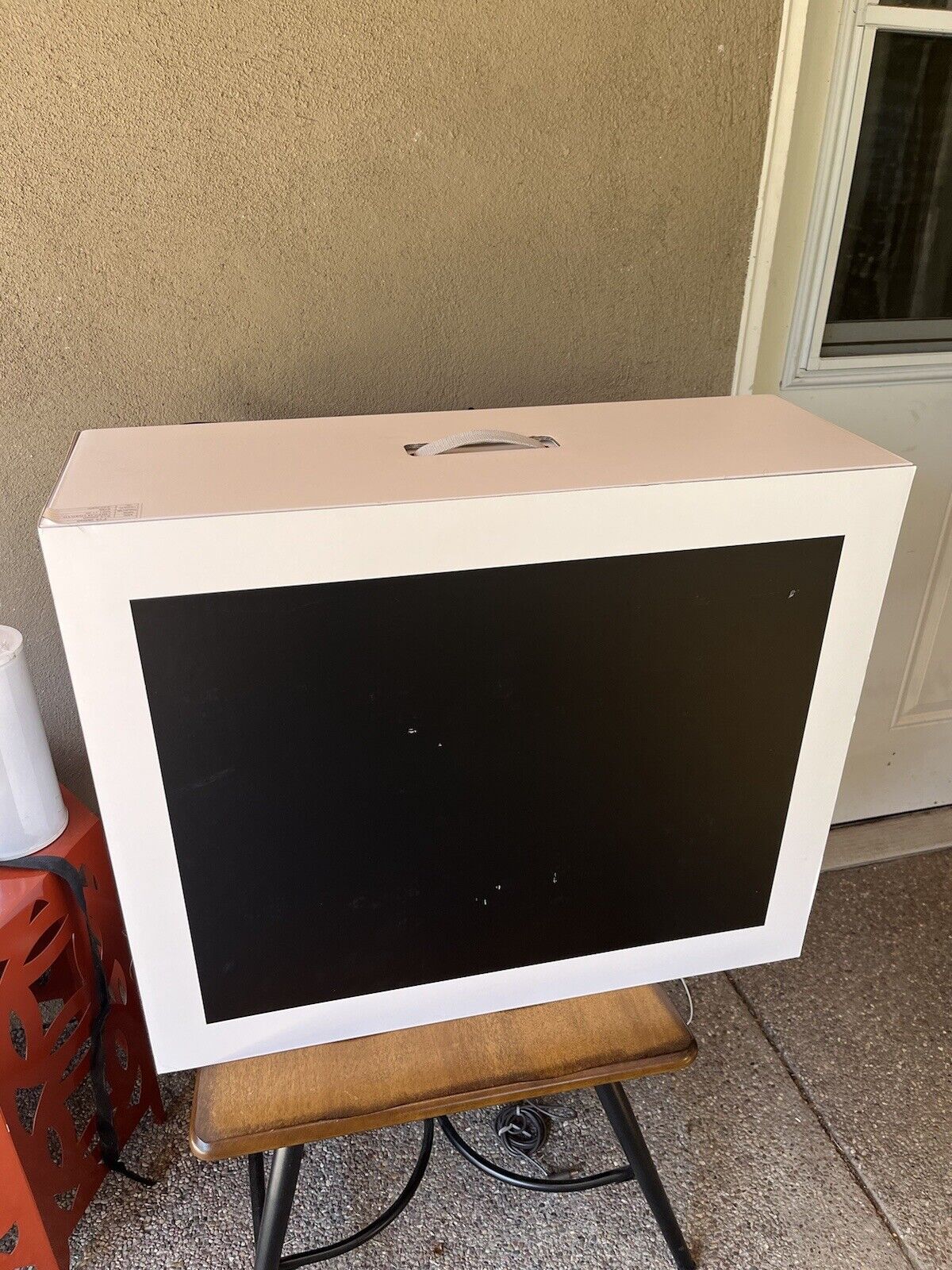

Vu sur eBay, pour 180 $, la boîte d’un prototype. C’est assez rare de voir une boîte de ce type, surtout pour un moniteur comme le Studio Display. Le marquage indique que la boîte contenait une version EVT de l’écran.

Modem

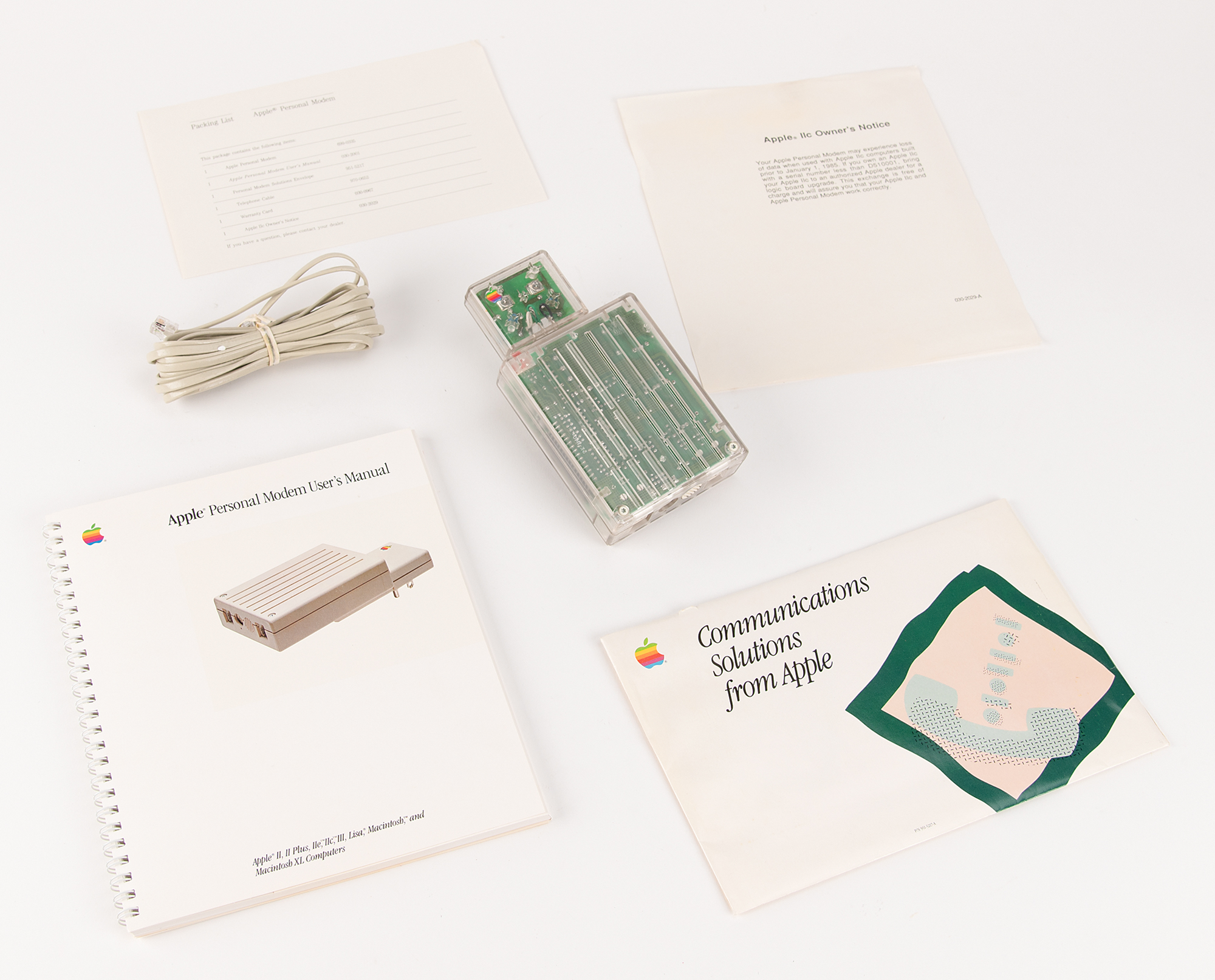

Vu dans une vente aux enchères, un modem transparent. C’est un Apple Personnel Modem, capable de fonctionner à 1 200 bauds (A9M0304) dans une coque transparente courante avec les prototypes.
