Un site, MacDat, recense des fichiers intéressants sur les vieux Mac. Il propose en effet des documents issus de chez Apple qui concernent parfois des prototypes. L’iMac G3 est dans le cas, avec un document centré sur sa variante EVT2, nom de code Columbus.
Le schéma date de fin mars 1998, soit un peu avant la présentation de l’iMac et nettement avant sa sortie (en août). Le début du document donne deux informations intéressantes : Apple a supprimé le lecteur de disquettes MFM et le port série. Le MFM indique ici que l’iMac avait à l’origine (comme la carte mère des Power Macintosh G3) un emplacement pour un lecteur de disquettes de PC. Idem pour le port série : l’iMac avait donc visiblement un port série classique au départ. La version finale n’en a pas, elle garde juste un connecteur interne pour l’emplacement IrDA.

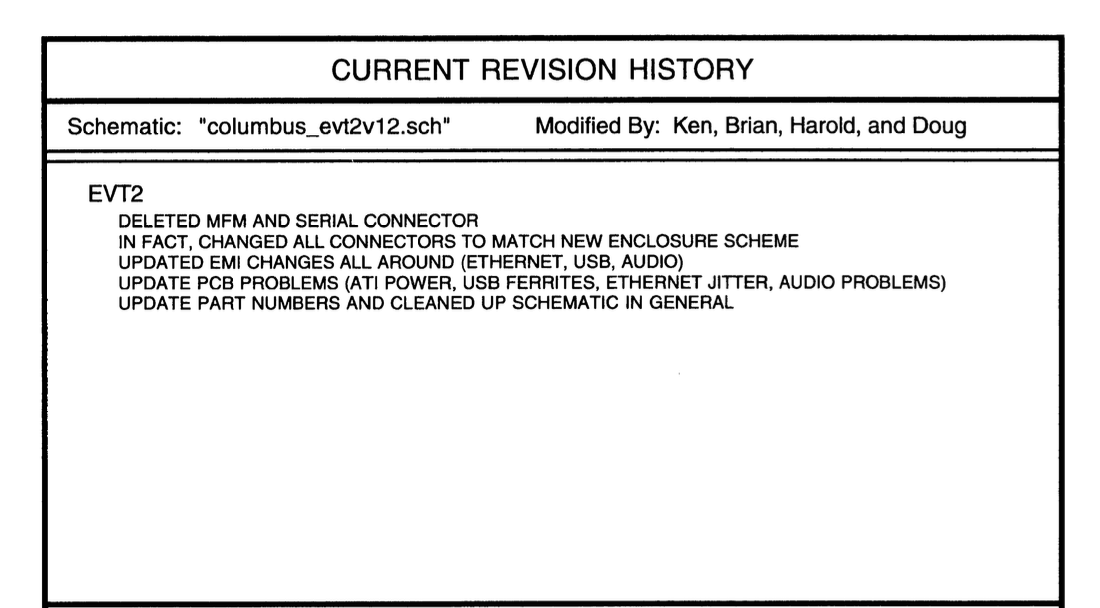

Plus de lecteurs de disquettes MFM et de port série
Le document référence toujours le connecteur pour un lecteur de disquettes GCR (un lecteur de disquettes de Mac), qui a été supprimé dans la version finale. Le changement a été fait assez tard : les iMac du commerce ont encore les traces du connecteur et il est possible d’en ajouter un. Même chose pour l’ADB : le document explique comment la prise est connectée, alors que l’iMac G3 n’en a pas (il est possible d’en ajouter un, mais il y a pas mal de composants à souder). Enfin, il y a une référence à la sortie vidéo, elle aussi abandonnée.

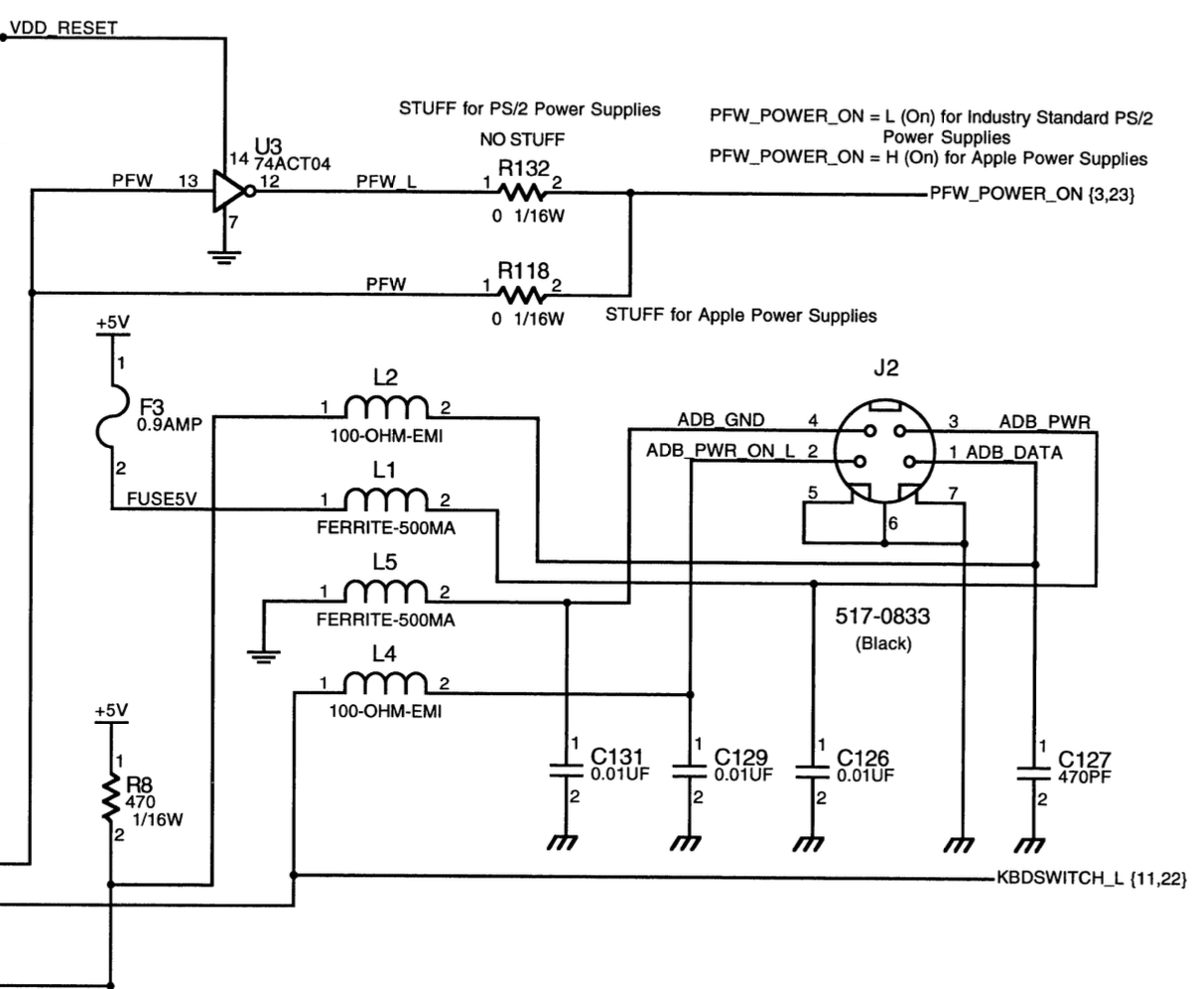

Le schéma de la prise ADB

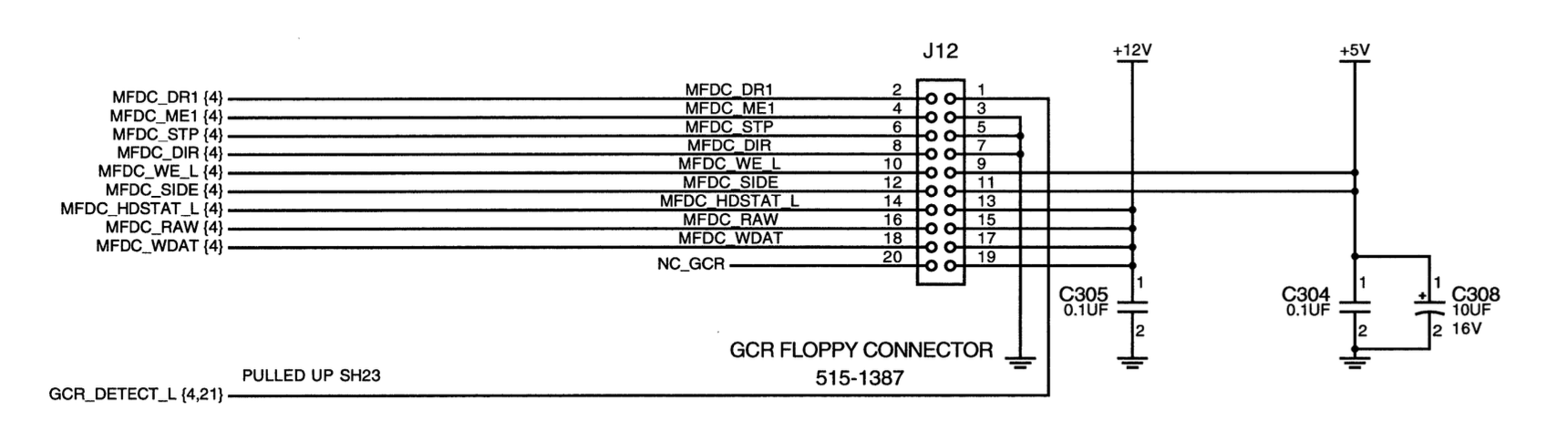

Le schéma du connecteur pour le lecteur de disquettes GCR
… et l’option pour alimenter la carte mère avec une alimentation … de PC PS/2 !
